Sesión de ecocardiografía Manuel López Pérez Tutor: Dr. Alberto Bouzas

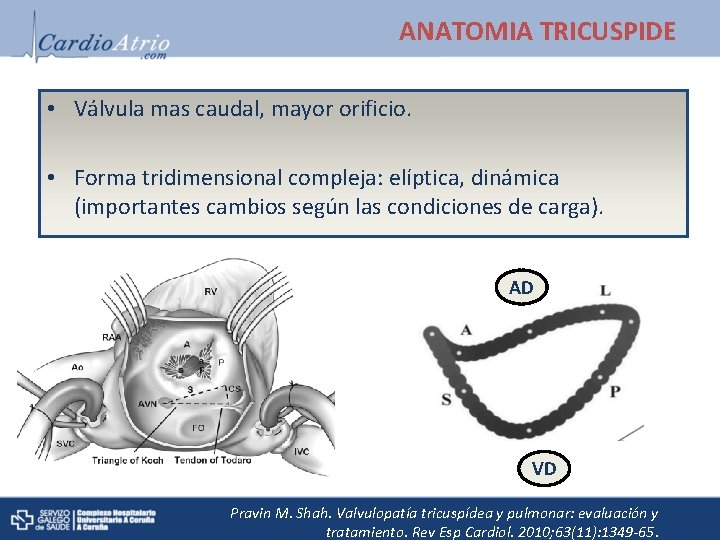

ANATOMIA TRICUSPIDE • Válvula mas caudal, mayor orificio. • Forma tridimensional compleja: elíptica, dinámica (importantes cambios según las condiciones de carga). AD VD Pravin M. Shah. Valvulopatía tricuspídea y pulmonar: evaluación y tratamiento. Rev Esp Cardiol. 2010; 63(11): 1349 -65.

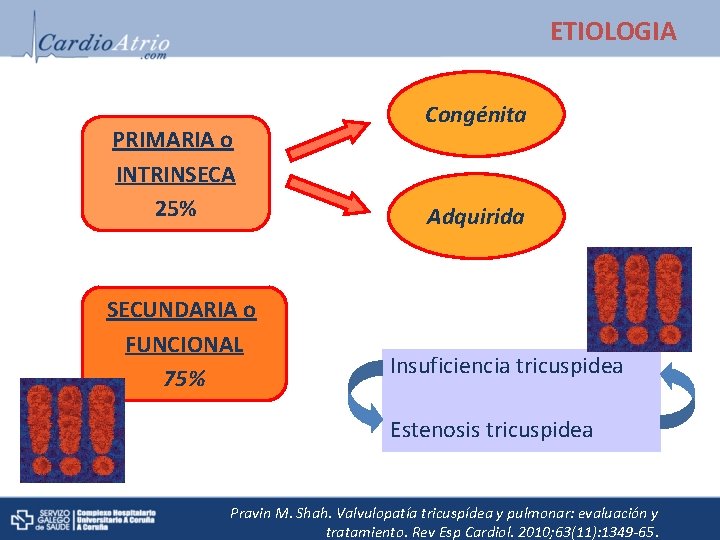

ETIOLOGIA PRIMARIA o INTRINSECA 25% SECUNDARIA o FUNCIONAL 75% Congénita Adquirida Insuficiencia tricuspidea Estenosis tricuspidea Pravin M. Shah. Valvulopatía tricuspídea y pulmonar: evaluación y tratamiento. Rev Esp Cardiol. 2010; 63(11): 1349 -65.

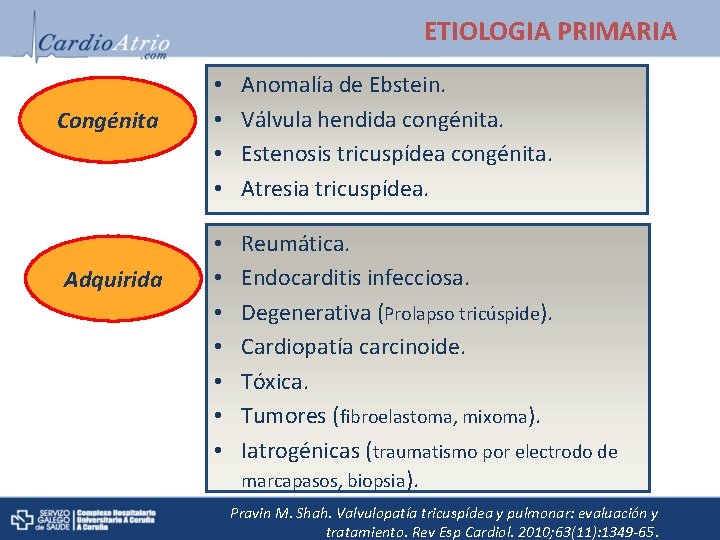

ETIOLOGIA PRIMARIA Congénita Adquirida • • Anomalía de Ebstein. Válvula hendida congénita. Estenosis tricuspídea congénita. Atresia tricuspídea. • • Reumática. Endocarditis infecciosa. Degenerativa (Prolapso tricúspide). Cardiopatía carcinoide. Tóxica. Tumores (fibroelastoma, mixoma). Iatrogénicas (traumatismo por electrodo de marcapasos, biopsia). Pravin M. Shah. Valvulopatía tricuspídea y pulmonar: evaluación y tratamiento. Rev Esp Cardiol. 2010; 63(11): 1349 -65.

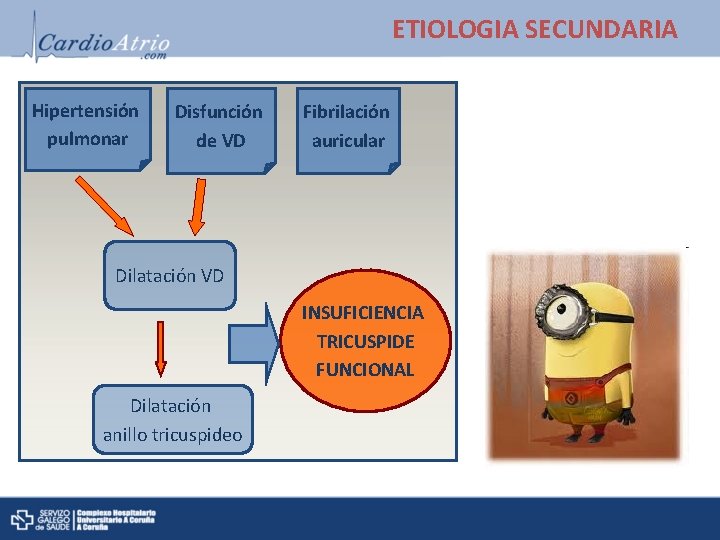

ETIOLOGIA SECUNDARIA Hipertensión pulmonar Disfunción de VD Fibrilación auricular Dilatación VD INSUFICIENCIA TRICUSPIDE FUNCIONAL Dilatación anillo tricuspideo

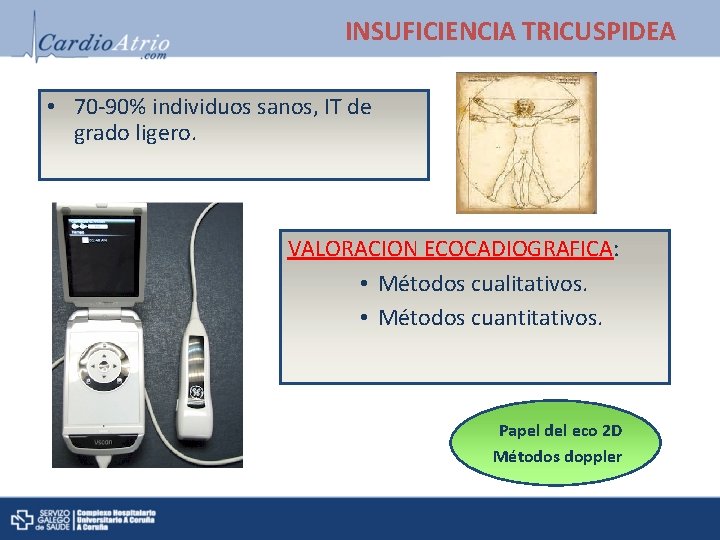

INSUFICIENCIA TRICUSPIDEA • 70 -90% individuos sanos, IT de grado ligero. VALORACION ECOCADIOGRAFICA: • Métodos cualitativos. • Métodos cuantitativos. Papel del eco 2 D Métodos doppler

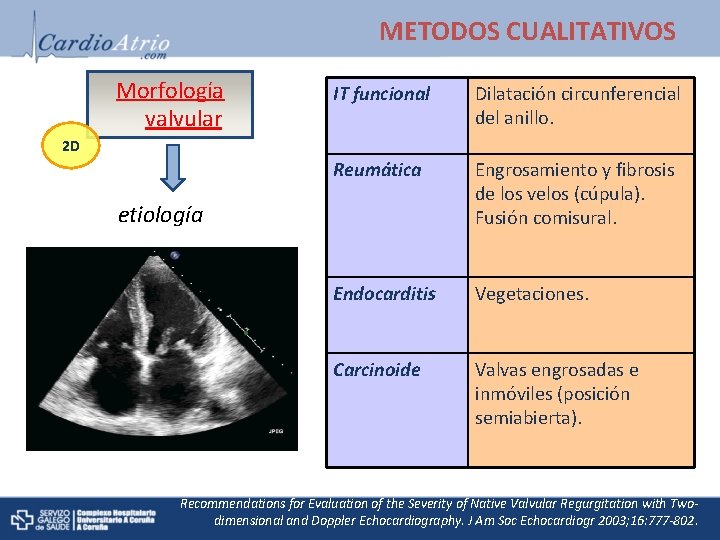

METODOS CUALITATIVOS Morfología valvular IT funcional Dilatación circunferencial del anillo. Reumática Engrosamiento y fibrosis de los velos (cúpula). Fusión comisural. Endocarditis Vegetaciones. Carcinoide Valvas engrosadas e inmóviles (posición semiabierta). 2 D etiología Recommendations for Evaluation of the Severity of Native Valvular Regurgitation with Twodimensional and Doppler Echocardiography. J Am Soc Echocardiogr 2003; 16: 777 -802.

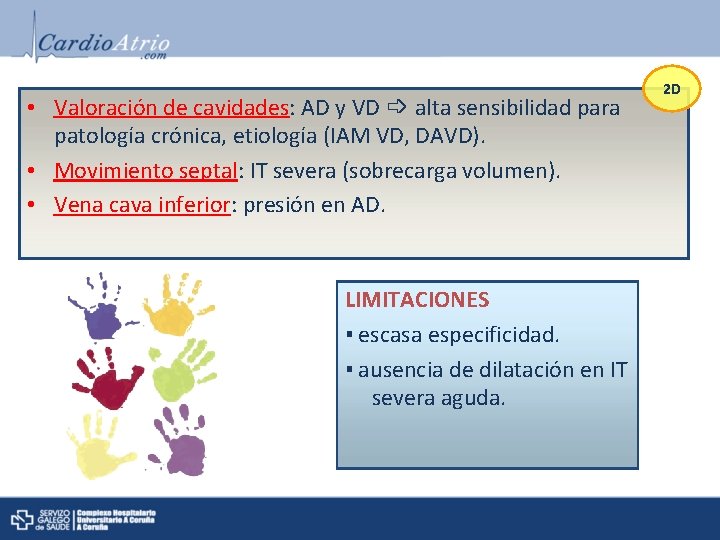

• Valoración de cavidades: AD y VD ➩ alta sensibilidad para patología crónica, etiología (IAM VD, DAVD). • Movimiento septal: IT severa (sobrecarga volumen). • Vena cava inferior: presión en AD. LIMITACIONES ▪ escasa especificidad. ▪ ausencia de dilatación en IT severa aguda. 2 D

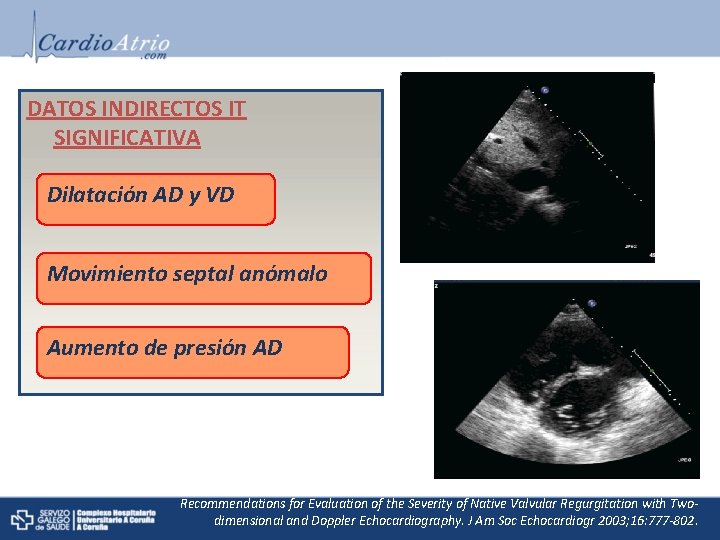

DATOS INDIRECTOS IT SIGNIFICATIVA Dilatación AD y VD Movimiento septal anómalo Aumento de presión AD Recommendations for Evaluation of the Severity of Native Valvular Regurgitation with Twodimensional and Doppler Echocardiography. J Am Soc Echocardiogr 2003; 16: 777 -802.

CW • Doppler espectral: parabólico. Espectro denso, triangular y con un pico máximo temprano. PW • Flujo venas hepáticas: diastólico, poco especifico. IT SEVERA Perfil denso, triangular y con un pico máximo temprano, desaceleración rápida. Inversión sistólica flujo venas hepáticas

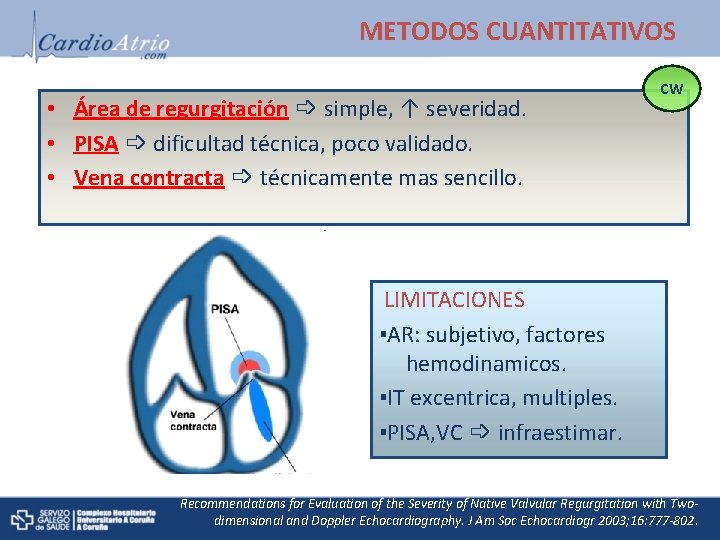

METODOS CUANTITATIVOS • Área de regurgitación ➩ simple, ↑ severidad. • PISA ➩ dificultad técnica, poco validado. • Vena contracta ➩ técnicamente mas sencillo. CW LIMITACIONES ▪AR: subjetivo, factores hemodinamicos. ▪IT excentrica, multiples. ▪PISA, VC ➩ infraestimar. Recommendations for Evaluation of the Severity of Native Valvular Regurgitation with Twodimensional and Doppler Echocardiography. J Am Soc Echocardiogr 2003; 16: 777 -802.

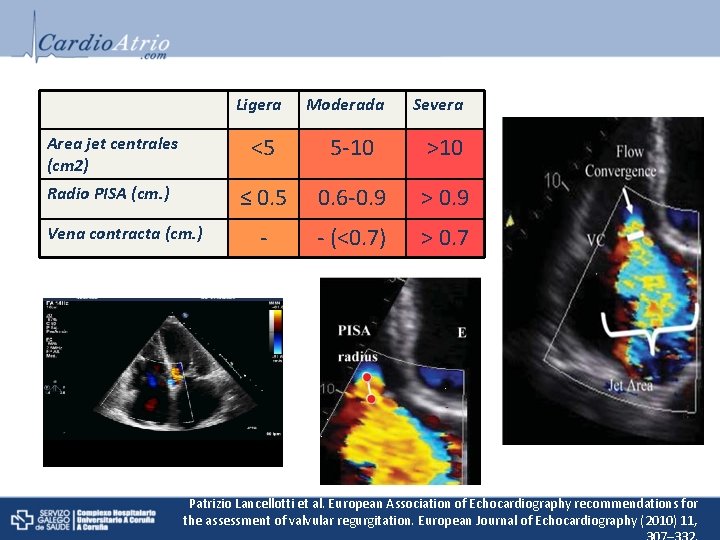

Ligera Moderada Severa Area jet centrales (cm 2) <5 5 -10 >10 Radio PISA (cm. ) ≤ 0. 5 0. 6 -0. 9 > 0. 9 - - (<0. 7) > 0. 7 Vena contracta (cm. ) Patrizio Lancellotti et al. European Association of Echocardiography recommendations for the assessment of valvular regurgitation. European Journal of Echocardiography (2010) 11,

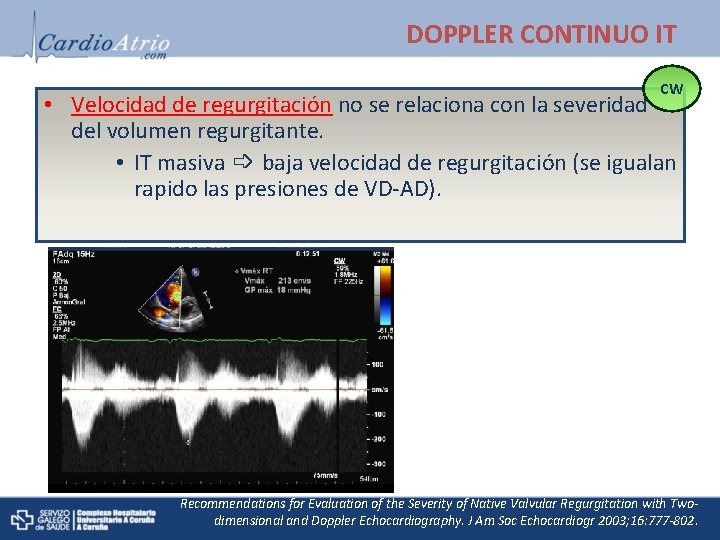

DOPPLER CONTINUO IT CW • Velocidad de regurgitación no se relaciona con la severidad del volumen regurgitante. • IT masiva ➩ baja velocidad de regurgitación (se igualan rapido las presiones de VD-AD). Recommendations for Evaluation of the Severity of Native Valvular Regurgitation with Twodimensional and Doppler Echocardiography. J Am Soc Echocardiogr 2003; 16: 777 -802.

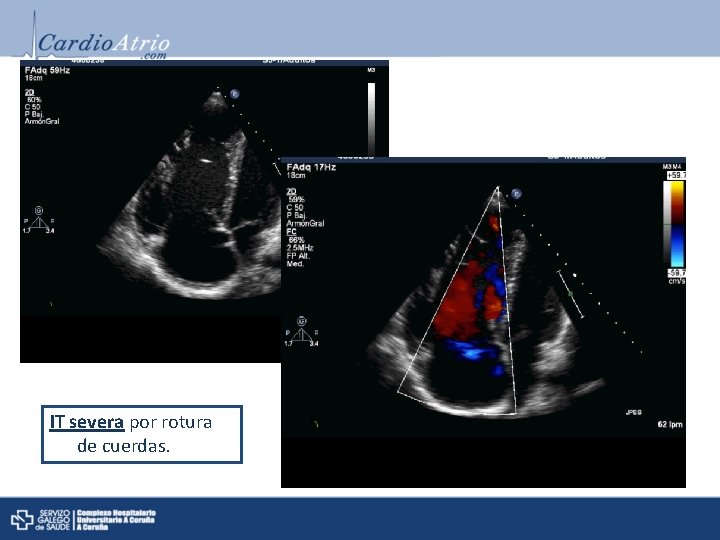

IT severa por rotura de cuerdas.

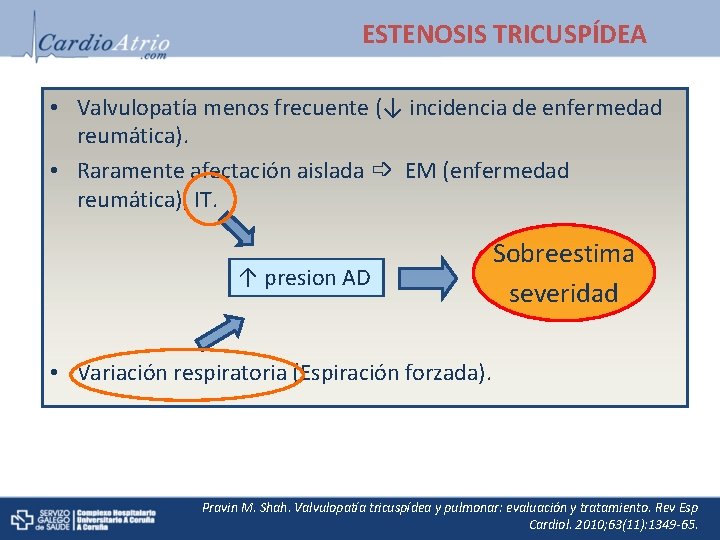

ESTENOSIS TRICUSPÍDEA • Valvulopatía menos frecuente (↓ incidencia de enfermedad reumática). • Raramente afectación aislada ➩ EM (enfermedad reumática), IT. ↑ presion AD Sobreestima severidad • Variación respiratoria (Espiración forzada). Pravin M. Shah. Valvulopatía tricuspídea y pulmonar: evaluación y tratamiento. Rev Esp Cardiol. 2010; 63(11): 1349 -65.

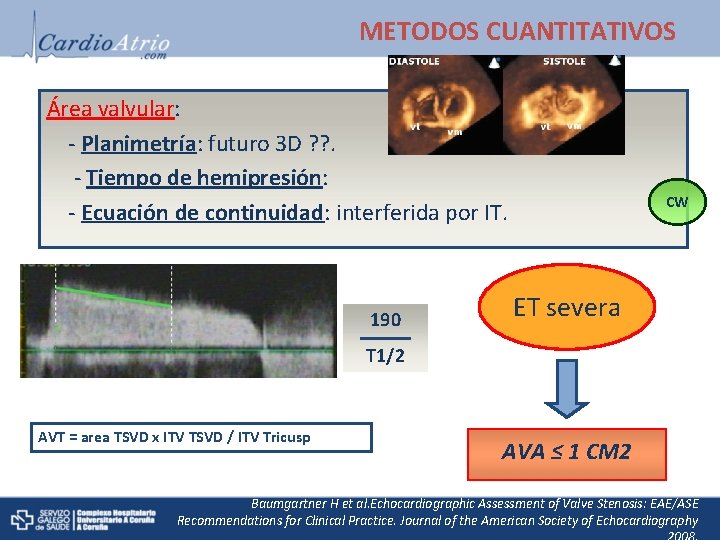

METODOS CUANTITATIVOS Área valvular: - Planimetría: futuro 3 D ? ? . - Tiempo de hemipresión: - Ecuación de continuidad: interferida por IT. 190 CW ET severa T 1/2 AVT = area TSVD x ITV TSVD / ITV Tricusp AVA ≤ 1 CM 2 Baumgartner H et al. Echocardiographic Assessment of Valve Stenosis: EAE/ASE Recommendations for Clinical Practice. Journal of the American Society of Echocardiography

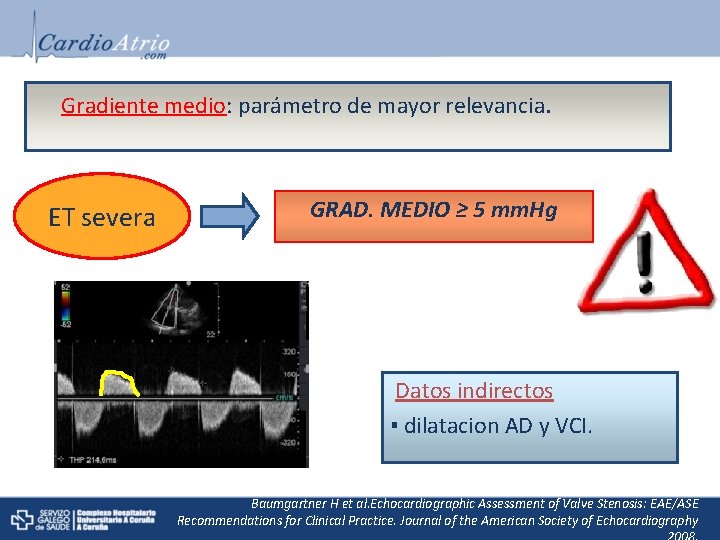

Gradiente medio: parámetro de mayor relevancia. ET severa GRAD. MEDIO ≥ 5 mm. Hg Datos indirectos ▪ dilatacion AD y VCI. Baumgartner H et al. Echocardiographic Assessment of Valve Stenosis: EAE/ASE Recommendations for Clinical Practice. Journal of the American Society of Echocardiography

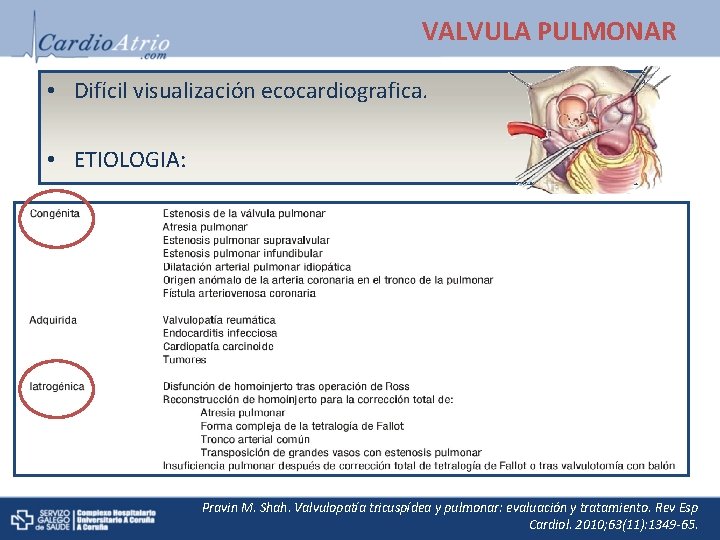

VALVULA PULMONAR • Difícil visualización ecocardiografica. • ETIOLOGIA: Pravin M. Shah. Valvulopatía tricuspídea y pulmonar: evaluación y tratamiento. Rev Esp Cardiol. 2010; 63(11): 1349 -65.

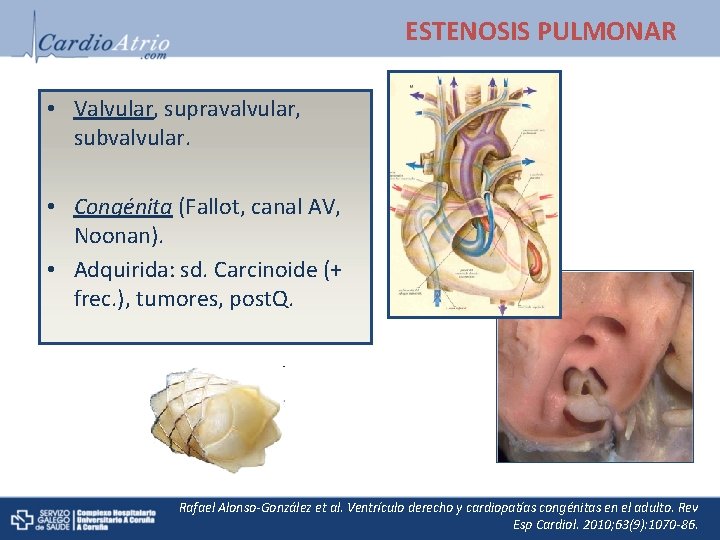

ESTENOSIS PULMONAR • Valvular, supravalvular, subvalvular. • Congénita (Fallot, canal AV, Noonan). • Adquirida: sd. Carcinoide (+ frec. ), tumores, post. Q. Rafael Alonso-González et al. Ventrículo derecho y cardiopatías congénitas en el adulto. Rev Esp Cardiol. 2010; 63(9): 1070 -86.

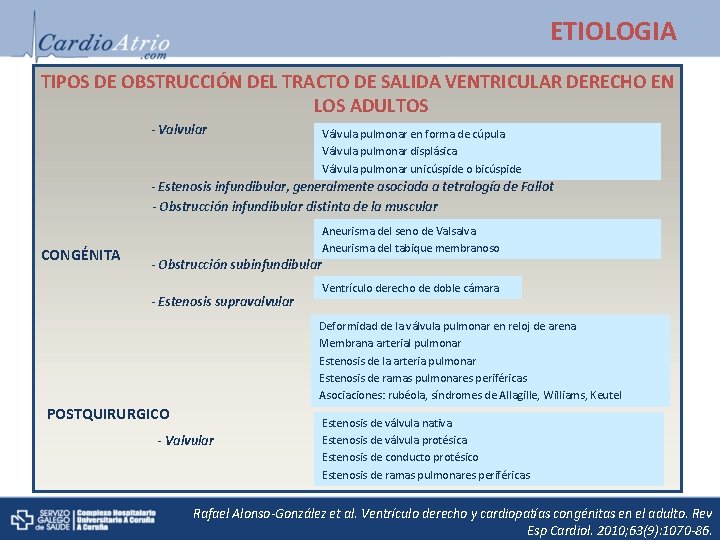

ETIOLOGIA TIPOS DE OBSTRUCCIÓN DEL TRACTO DE SALIDA VENTRICULAR DERECHO EN LOS ADULTOS - Valvular Válvula pulmonar en forma de cúpula Válvula pulmonar displásica Válvula pulmonar unicúspide o bicúspide - Estenosis infundibular, generalmente asociada a tetralogía de Fallot - Obstrucción infundibular distinta de la muscular CONGÉNITA Aneurisma del seno de Valsalva Aneurisma del tabique membranoso - Obstrucción subinfundibular - Estenosis supravalvular Ventrículo derecho de doble cámara Deformidad de la válvula pulmonar en reloj de arena Membrana arterial pulmonar Estenosis de la arteria pulmonar Estenosis de ramas pulmonares periféricas Asociaciones: rubéola, síndromes de Allagille, Williams, Keutel POSTQUIRURGICO - Valvular Estenosis de válvula nativa Estenosis de válvula protésica Estenosis de conducto protésico Estenosis de ramas pulmonares periféricas Rafael Alonso-González et al. Ventrículo derecho y cardiopatías congénitas en el adulto. Rev Esp Cardiol. 2010; 63(9): 1070 -86.

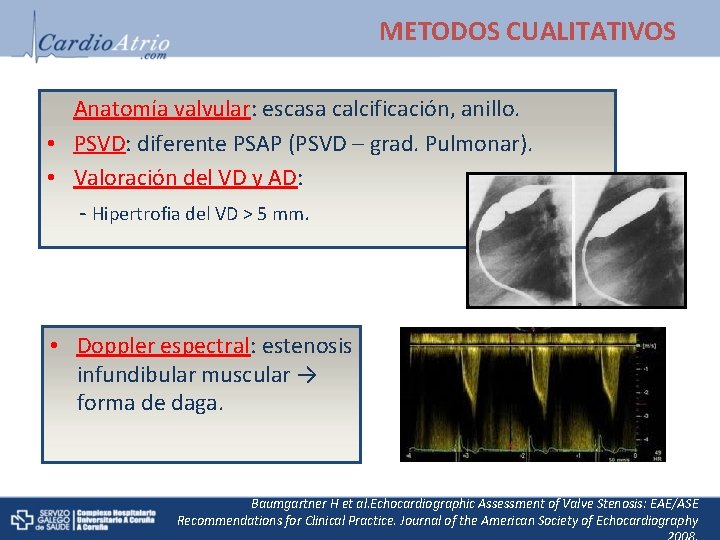

METODOS CUALITATIVOS Anatomía valvular: escasa calcificación, anillo. • PSVD: diferente PSAP (PSVD – grad. Pulmonar). • Valoración del VD y AD: - Hipertrofia del VD > 5 mm. • Doppler espectral: estenosis infundibular muscular → forma de daga. Baumgartner H et al. Echocardiographic Assessment of Valve Stenosis: EAE/ASE Recommendations for Clinical Practice. Journal of the American Society of Echocardiography

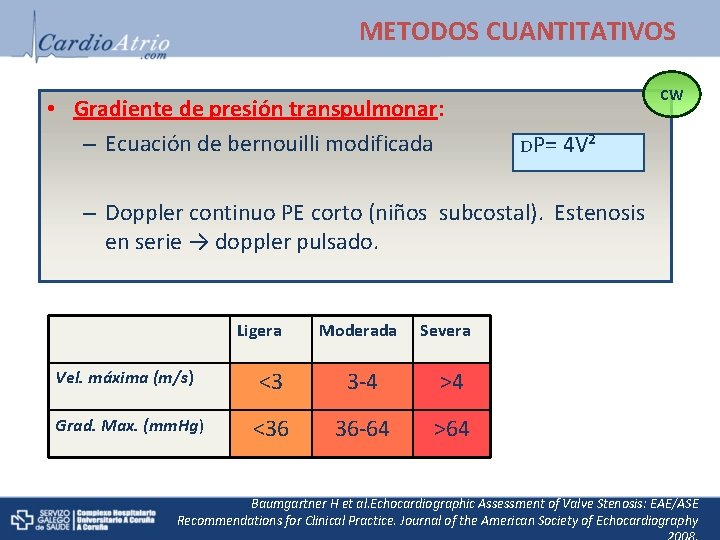

METODOS CUANTITATIVOS • Gradiente de presión transpulmonar: – Ecuación de bernouilli modificada CW DP= 4 V² – Doppler continuo PE corto (niños subcostal). Estenosis en serie → doppler pulsado. Ligera Vel. máxima (m/s) Grad. Max. (mm. Hg) Moderada Severa <3 3 -4 >4 <36 36 -64 >64 Baumgartner H et al. Echocardiographic Assessment of Valve Stenosis: EAE/ASE Recommendations for Clinical Practice. Journal of the American Society of Echocardiography

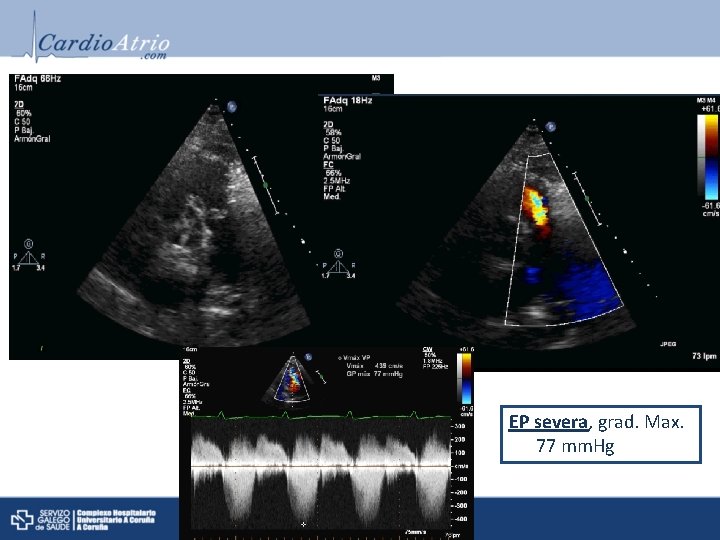

EP severa, grad. Max. 77 mm. Hg

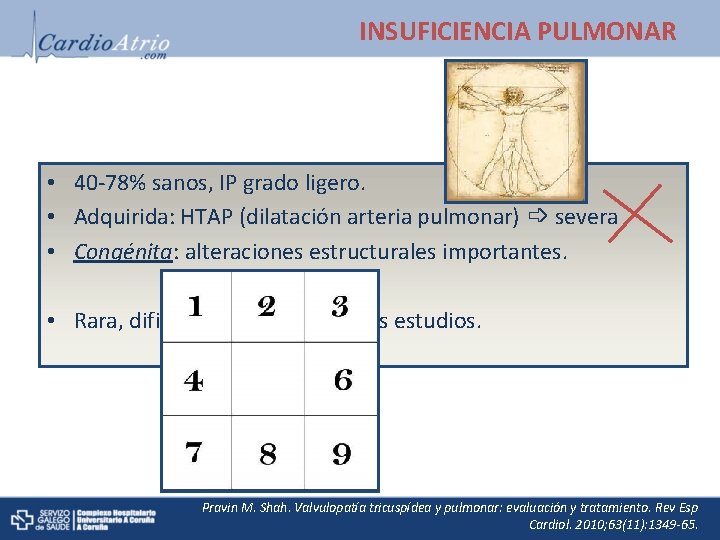

INSUFICIENCIA PULMONAR • 40 -78% sanos, IP grado ligero. • Adquirida: HTAP (dilatación arteria pulmonar) ➩ severa • Congénita: alteraciones estructurales importantes. • Rara, dificultad técnica ➩ pocos estudios. Pravin M. Shah. Valvulopatía tricuspídea y pulmonar: evaluación y tratamiento. Rev Esp Cardiol. 2010; 63(11): 1349 -65.

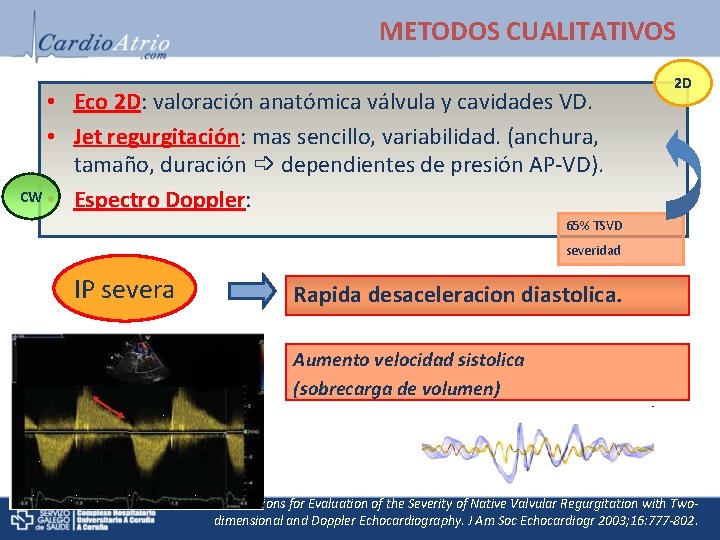

METODOS CUALITATIVOS • Eco 2 D: valoración anatómica válvula y cavidades VD. • Jet regurgitación: mas sencillo, variabilidad. (anchura, tamaño, duración ➩ dependientes de presión AP-VD). CW • Espectro Doppler: 2 D 65% TSVD severidad IP severa Rapida desaceleracion diastolica. Aumento velocidad sistolica (sobrecarga de volumen) Recommendations for Evaluation of the Severity of Native Valvular Regurgitation with Twodimensional and Doppler Echocardiography. J Am Soc Echocardiogr 2003; 16: 777 -802.

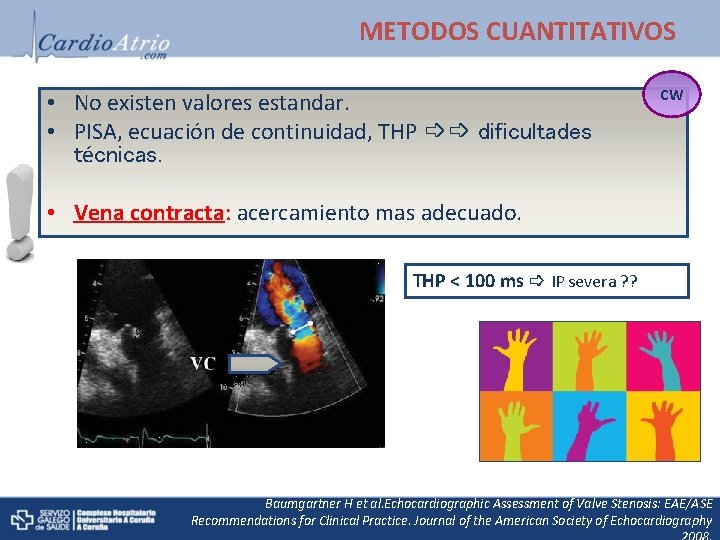

METODOS CUANTITATIVOS • No existen valores estandar. • PISA, ecuación de continuidad, THP ➩➩ dificultades técnicas. CW • Vena contracta: acercamiento mas adecuado. THP < 100 ms ➩ IP severa ? ? Baumgartner H et al. Echocardiographic Assessment of Valve Stenosis: EAE/ASE Recommendations for Clinical Practice. Journal of the American Society of Echocardiography

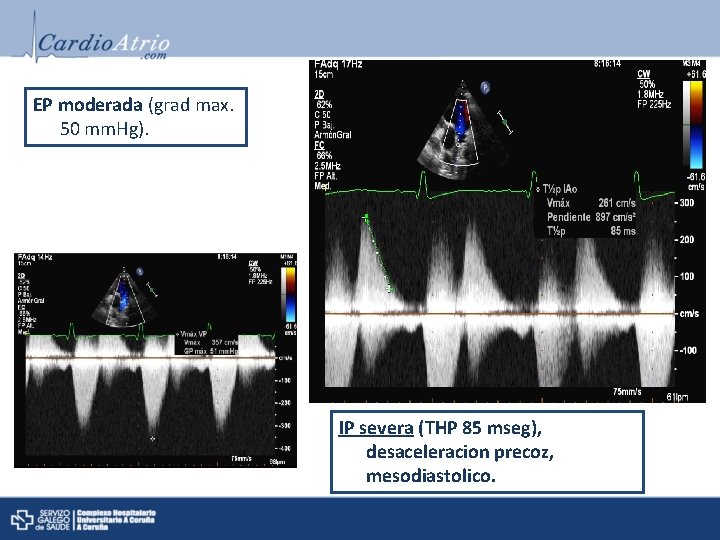

EP moderada (grad max. 50 mm. Hg). IP severa (THP 85 mseg), desaceleracion precoz, mesodiastolico.
