Sesin 10 METROLOGIA METROLOGIA Ciencia de la Medicin
- Slides: 45
Sesión 10 METROLOGIA

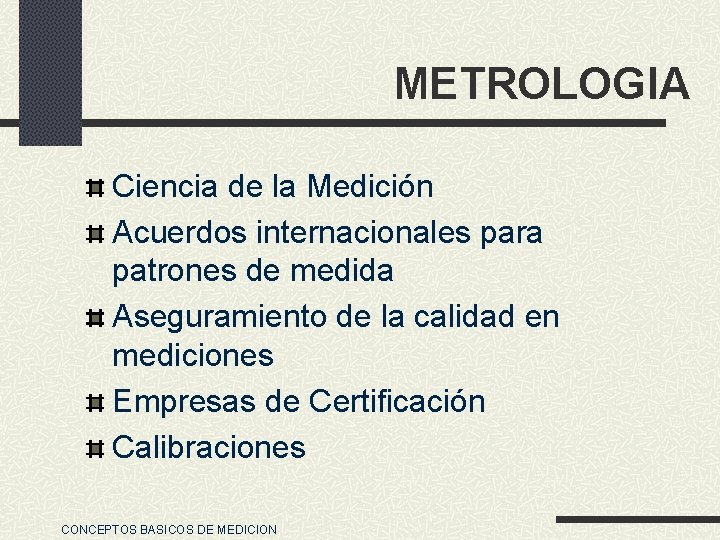

METROLOGIA Ciencia de la Medición Acuerdos internacionales para patrones de medida Aseguramiento de la calidad en mediciones Empresas de Certificación Calibraciones CONCEPTOS BASICOS DE MEDICION
SISTEMA LEGAL DE UNIDADES EN COLOMBIA Resolución No. 005 de 95 -04 -03 Consejo Nacional de Normas y Calidades Departamento Nacional de Planeación Con base en la conferencia del Profesor Gerardo Domínguez del Departamento de Física 2003

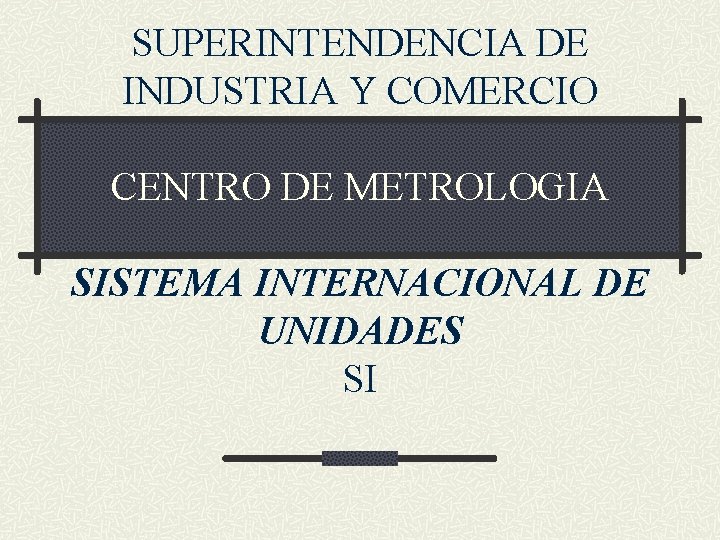

SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO CENTRO DE METROLOGIA SISTEMA INTERNACIONAL DE UNIDADES SI
SISTEMA INTERNACIONAL DE UNIDADES - SI Desde 1889, las definiciones de las unidades son establecidas por una Organización Internacional llamada Conferencia General de Pesas y Medidas, que cuenta con representantes de la mayoría de los países del mundo. El sistema de unidades definido por esta organización, basado en el Sistema Métrico Decimal, se conoce oficialmente desde 1960 como Sistema Internacional de Unidades - SI CONCEPTOS BASICOS DE MEDICION
SISTEMA INTERNACIONAL DE UNIDADES - SI El lenguaje universal de las mediciones es el Sistema Internacional de Unidades - SI El SI sirve ahora como la norma estándar para los cálculos de Ingeniería en la mayor parte del mundo CONCEPTOS BASICOS DE MEDICION
DEFINICIONES Se entiende por Sistema de Unidades el conjunto sistemático y organizado de unidades adoptado por convención. Es un sistema coherente ya que el producto o el cociente de dos o más de sus magnitudes da como resultado la unidad derivada correspondiente. CONCEPTOS BASICOS DE MEDICION
DEFINICIONES Magnitud: todo aquello que puede ser medido. Magnitud fundamental: Cada una de las magnitudes que en un sistema, se aceptan por convención como funcionalmente independiente una respecto de otro. Magnitud derivada: Su nombre lo dice, es aquella que se deriva de las fundamentales y están ligadas mediante relaciones matemáticas bien definidas. Magnitud Suplementaria: Lo que se agrega para completar. CONCEPTOS BASICOS DE MEDICION
DEFINICIONES Unidad de Medida: Valor de una magnitud para la cual se admite, por convención, que su valor numérico es igual a uno (1). Se fija la unidad de medida de una magnitud para hacer posible la comparación cuantitativa entre diferentes valores de una misma magnitud. CONCEPTOS BASICOS DE MEDICION
UNIDADES SI FUNDAMENTALES MAGNITUD SIMBOLO UNIDAD LONGITUD metro MASA kilogramo TIEMPO segundo CORRIENTE ELECTRICA ampere TEMPERATURA TERMODINAMICA kelvin INTENSIDAD LUMINOSA candela CANTIDAD DE SUSTANCIA mol CONCEPTOS BASICOS DE MEDICION m kg s A K cd mol
LONGITUD (metro - m) El metro es la longitud del trayecto recorrido en el vacio por la luz, durante un intervalo de tiempo de 1/299 792 458 segundos. CONCEPTOS BASICOS DE MEDICION
MASA ( kilogramo - kg) El kilogramo es la masa del prototipo de Platino-Iridio, aceptada por la Conferencia General de Pesas y Medidas en 1889. CONCEPTOS BASICOS DE MEDICION

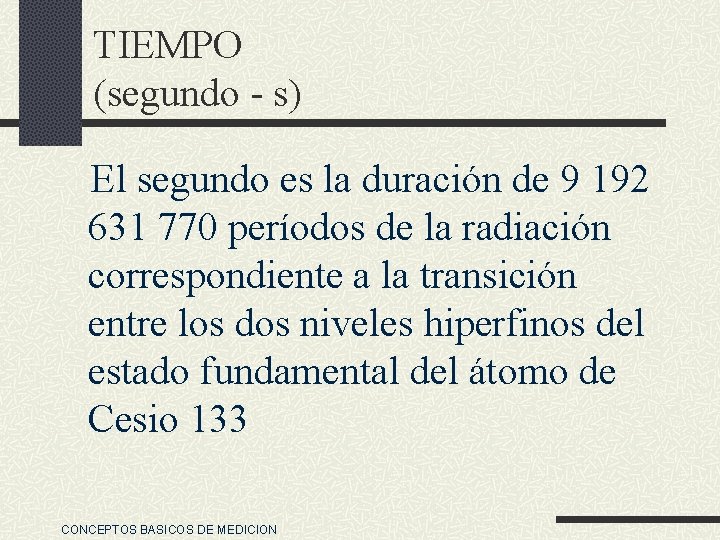

TIEMPO (segundo - s) El segundo es la duración de 9 192 631 770 períodos de la radiación correspondiente a la transición entre los dos niveles hiperfinos del estado fundamental del átomo de Cesio 133 CONCEPTOS BASICOS DE MEDICION
CORRIENTE ELECTRICA (ampere - A) El ampere es la intensidad de una corriente constante que, mantenida en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y colocados a una distancia de un metro uno del otro en el vacío, produce entre estos conductores una fuerza igual a 2 x 10 -07 newton por metro de longitud. CONCEPTOS BASICOS DE MEDICION
TEMPERATURA TERMODINAMICA (kelvin - K) El kelvin, unidad de temperatura, es la fracción 1/273, 16 de la temperatura termodinámica del punto triple del agua. CONCEPTOS BASICOS DE MEDICION
INTENSIDAD LUMINOSA (candela - cd) La candela es la intensidad luminosa en una dirección dada, de una fuente que emite una radiación monocromática de frecuencia 540 x 1012 hertz y de la cual la intensidad radica en esa dirección es 1/683 watt por estereoradian. CONCEPTOS BASICOS DE MEDICION
CANTIDAD DE MATERIA (mol - mol) Cantidad de materia de un sistema que contiene tantas entidades elementales como átomos hay en 0, 012 kilogramos de carbono 12. CONCEPTOS BASICOS DE MEDICION
UNIDADES SI DERIVADAS QUE NO TIENEN NOMBRES ESPECIALES MAGNITUD SIMBOLO NOMBRE SUPERFICIE metro cuadrado m 2 VOLUMEN metro cúbico m 3 DENSIDAD DE MASA kilogramo por metro cúbico kg/ m 3 VELOCIDAD LINEAL metro por segundo m/s VELOCIDAD ANGULAR radián por segundo rad/s ACELERACION metro por segundo cuadrado m/s 2 ACELERACION ANGULAR radián por segundo cuadrado rad/s 2 CONCEPTOS BASICOS DE MEDICION
UNIDADES SI QUE TIENEN NOMBRES ESPECIALES MAGNITUD UNIDAD SIMBOLO FRECUENCIA hertz Hz FUERZA newton PRESION pascal ENERGIA, TRABAJO joule POTENCIA watt VOLTAJE volt FLUJO LUMINOSO lumen ILUMINACION lux CONCEPTOS BASICOS DE MEDICION N Pa J W V lm lx
UNIDADES ACEPTADAS QUE NO PERTENECEN AL SI MAGNITUD NOMBRE SIMBOLO MASA tonelada t TIEMPO minuto min hora h día d TEMPERATURA grado Celsius ºC ANGULO PLANO grado º minuto ’ segundo ’’ VOLUMEN litro Lól CONCEPTOS BASICOS DE MEDICION VALOR EN SI 1 t = 1000 kg 1 min = 60 s 1 h = 60 min 1 d = 24 h ºC = K - 273, 15 1º = (π/180) rad 1’ = (1º/60) rad 1’’ (1’/60) rad 1 l = 1 dcúbico
UNIDADES SI SUPLEMENTARIAS MAGNITUD ANGULO PLANO ANGULO SOLIDO CONCEPTOS BASICOS DE MEDICION UNIDAD radián estereorradián SIMBOLO rad sr
PREFIJOS SI (múltiplos) PREFIJO FACTOR yota zeta exa peta tera giga mega kilo hecto deca SIMBOLO Y CONCEPTOS BASICOS DE MEDICION 1024 Z E P 1021 1018 1015 T G 1012 109 M 106 103 k h da 102 10
PREFIJOS SI (Submúltiplos) PREFIJO deci centi mili micro nano pico femto ato zepto yocto SIMBOLO FACTOR d c 10 -1 10 -2 m µ n CONCEPTOS BASICOS DE MEDICION 10 -3 10 -6 10 -9 p f 10 -12 10 -15 a z y 10 -18 10 -21 10 -24
REGLAS GENERALES PARA EL USO DEL SI Todo lenguaje construye reglas para su escritura que evitan confusiones y facilitan la comunicación El Sistema Internacional de Unidades - SI construyó sus propias reglas Cambiar o alterar las reglas causan ambiguedades CONCEPTOS BASICOS DE MEDICION
REGLAS PARA USAR LOS SIMBOLOS No se colocarán puntos luego de los símbolos de las unidades SI, sus múltiplos o submúltiplos. Ejemplo: kg El símbolo de la unidad será el mismo para el singular que para el plural. Ejemplo: 1 kg - 5 kg No se acepta la utilización de abreviaturas para designar las unidades SI. Ejemplo: grs Los símbolos se escriben a la derecha de los valores numéricos separados por un espacio en blanco. Ejemplo: 10 A CONCEPTOS BASICOS DE MEDICION
REGLAS PARA USAR LOS SIMBOLOS Cuando se deba escribir (o pronunciar) el plural del nombre de una unidad SI, se usarán las reglas de la gramática española. Ejemplo: metro - metros No deberán combinarse nombres y símbolos al expresar el nombre de una unidad derivada. Ejemplo: metro/s Cada unidad y cada prefijo tiene un solo símbolo y éste no puede ser alterado de ninguna forma. No se debe usar abreviaturas. Ejemplo: CORRECTO INCORRECTO 30 kgrs 5 m 5 mts CONCEPTOS BASICOS DE MEDICION
REGLAS PARA USAR LOS SIMBOLOS Los símbolos se escriben a la derecha de los valores numéricos separados por un espacio en blanco. Ejemplo: 10 A - 30 m - 40º 30’ 20’’ Todo valor numérico debe expresarse con su unidad, incluso cuando se repite o cuando se especifica la tolerancia. Ejemplo: 30 m ± 0, 1 m Luego de un símbolo no debe escribirse ningún signo de puntuación, salvo por regla de puntuación gramatical, dejando un espacio de separación entre el símbolo y el signo de puntuación. Ejemplo: 7, 1 m. CONCEPTOS BASICOS DE MEDICION
POR QUÉ LA COMO MARCADOR DECIMAL La coma es reconocida por la Organización Internacional de Normalización - ISO- como único signo ortográfico en la escritura de los números utilizados en documentos y normalización. La importancia de la coma para separar la parte entera de la decimal, es enorme. La grafía de la coma se identifica y distingue mucho más fácilmente que la del punto. El punto facilita el fraude, puede ser transformado en coma, pero no viceversa. CONCEPTOS BASICOS DE MEDICION
USO DEL NOMBRE DE LAS UNIDADES El nombre completo de las unidades SI se escribe con letra minúscula, con la única excepción de grado Celsius, salvo en el caso de comenzar la frase o luego de un punto. Ejemplo: metro - kilogramo - newton - watt Las unidades, los múltiplos y submúltiplos, solo se podrán designarse por sus nombre completos. Ejemplo: m (metro)- kg (kilogramo) - K (kelvin) Las unidades cuyos nombres son los de los científicos, no se deben traducir, deben escribirse tal como en el idioma de origen. Ejemplo: newton - joule - ampere CONCEPTOS BASICOS DE MEDICION
ESCRITURA DE NUMEROS EN DOCUMENTOS En números de muchas cifras, éstas se agrupan de tres en tres, a partir de la coma, tanto para la parte entera como para la decimal. Ejemplo: 1 234 567, 890 12 La primera cifra a la izquierda de la coma decimal tiene, como valor posicional, el de la unidad en la que se expresa el número. Ejemplo: 34, 50 m (la cifra 4 indica metros) Si un símbolo que contiene un prefijo está afectado por un exponente, éste (el exponente) afecta toda la unidad. Ejemplo: 1 cm 2 = (0, 01 m)2 CONCEPTOS BASICOS DE MEDICION
USO DE LOS PREFIJOS Todos los nombres de los prefijos del SI se escriben con letra minúscula. Ejemplo: kilo - mega - micro Los símbolos de los prefijos para formar múltiplos se escriben con letra griega mayúscula, salvo el prefijo kilo, que por convención se escribe con letra (k) minúscula. Ejemplo: exa E - giga G - kilo k Los símbolos de los prefijos para forma submúltiplos se escriben con letra latina minúscula, salvo el símbolo del prefijo micro, para el cual se usa la letra griega mu minúscula ( µ ). Ejemplo: mili m - micro µ CONCEPTOS BASICOS DE MEDICION
REPRESENTACION DEL TIEMPO El día está dividido en 24 horas, por lo tanto las horas deben denominarse desde las 00 hasta las 24. El tiempo se expresará utilizando dos cifras, para expresar los valores numéricos de las horas, de los minutos y de los segundos, separados de los símbolos de estas unidades mediante espacios en blanco y de acuerdo al siguiente orden: hora, minuto, segundo. Ejemplo: 12 h 05 min 30 s 00 h 30 min 05 s CONCEPTOS BASICOS DE MEDICION
REPRESENTACION DE LA FECHA EN FORMA NUMERICA Para expresar el año se utilizarán cuatro cifras, las que se escribirán en bloque. Cuando no exista riesgo de confusión podrán utilizarse sólo dos cifras. Ejemplo: 1990 ó 90 2003 ó 03 Se utilizarán dos cifras para representar los días y los meses. Al escribir la fecha completa se representará el orden siguiente: año, mes, día y se usará un guión para separarlos. Ejemplo: 15 de octubre de 2003 -10 -15 ó 03 -10 -15 CONCEPTOS BASICOS DE MEDICION
EJEMPLOS CORRECTO s g L/min km/h cm 3 50 gramos 50 g CONCEPTOS BASICOS DE MEDICION INCORRECTO Seg seg GR grs grm LPM KPH cc cmc c m 3 50 gramo 50 grs
EJEMPLOS CORRECTO 10 m x 20 m x 50 m. . . de 10 g a 550 g (30, 5 ± 0, 01)m 30, 5 m ± 0, 01 m 1, 23 n. A µA 123, 45 CONCEPTOS BASICOS DE MEDICION INCORRECTO 10 x 20 x 50 m. . . de 10 a 500 g 30, 5 ± 0, 01 m 30, 5 m ± 0, 01 0, 001 23 123. 45
EJEMPLOS CORRECTO 0, 876 1, 25 123 456, 123 1, 234 567 N. m kg. m CONCEPTOS BASICOS DE MEDICION INCORRECTO , 876 1¼ 123. 456, 234 1, 234567 Nm kgm
EJEMPLOS CORRECTO N/m 2 m Pa kg Hz K CONCEPTOS BASICOS DE MEDICION INCORRECTO N: m 2 m Pa KG hz k

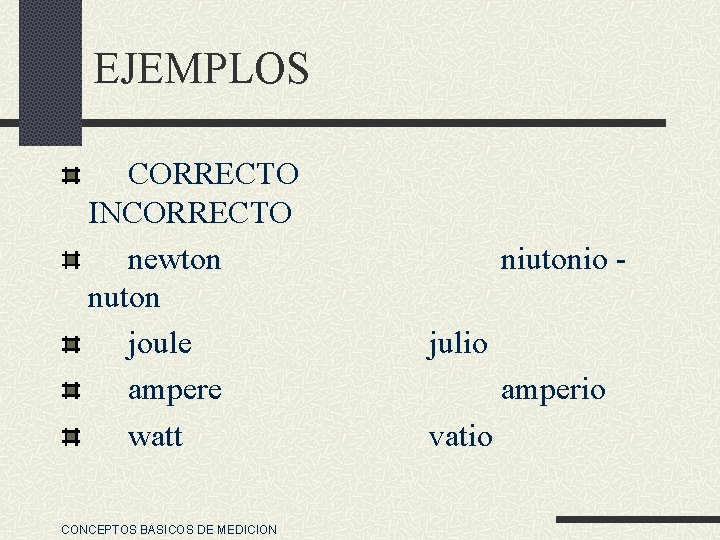

EJEMPLOS CORRECTO INCORRECTO newton nuton joule ampere watt CONCEPTOS BASICOS DE MEDICION niutonio julio amperio vatio
OTROS SISTEMAS DE UNIDADES ABSOLUTOS: CGS - MKS GRAVITATORIOS: Técnico - Terrestre NORTEAMERICANO DE INGENIERIA MKSC MKSA PRACTICO INGLES CONCEPTOS BASICOS DE MEDICION
OTROS SISTEMAS DE UNIDADES TECNICO INGLES BRITANICO DE UNIDADES PRACTICO TECNICO GRAVITACIONAL INGLES ABSOLUTO BRITANICO TECNICO BRITANICO CONCEPTOS BASICOS DE MEDICION
OTROS SISTEMAS DE UNIDADES ARBITRARIOS USADO EN EEUU SU CONCEPTOS BASICOS DE MEDICION
UNIDADES A LA COLOMBIANA UNIDAD Bulto - papas, repollo, maíz Caja - tomate, pepino Racimo - plátano ; submúltiplo gajo chuspa (bolsa) - leche atado - cebolla, panela guango - leña CONCEPTOS BASICOS DE MEDICION
UNIDADES A LA COLOMBIANA Carga - café 20 , 30 - gasolina Chipa - hierro Kilo(s) Libra(s) - papa, carne, puntillas Tabaco - medir distancias Poma - guarapo CONCEPTOS BASICOS DE MEDICION
UNIDADES A LA COLOMBIANA Arroba Heche: 20 (gasolina) En las ferreterias se utiliza el sistema inglés Manojo Mate (manjarblanco) Puño CONCEPTOS BASICOS DE MEDICION

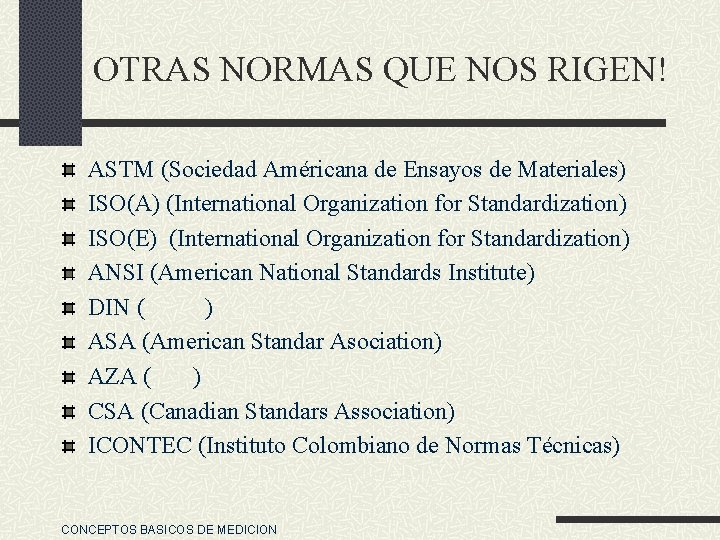

OTRAS NORMAS QUE NOS RIGEN! ASTM (Sociedad Américana de Ensayos de Materiales) ISO(A) (International Organization for Standardization) ISO(E) (International Organization for Standardization) ANSI (American National Standards Institute) DIN ( ) ASA (American Standar Asociation) AZA ( ) CSA (Canadian Standars Association) ICONTEC (Instituto Colombiano de Normas Técnicas) CONCEPTOS BASICOS DE MEDICION
