SERVKAL DORSAL LUMBAR SAKRAL VERTEBRALAR MANDBULAR AI AXS

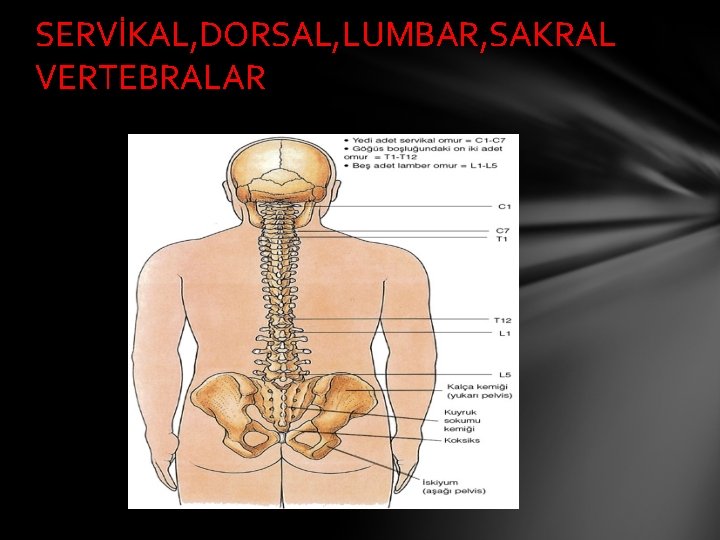

SERVİKAL, DORSAL, LUMBAR, SAKRAL VERTEBRALAR

MANDİBULAR AÇI AXİS C 3 İNTERVERTEBRAL DİSK VERTEBRA Odak olarak 4. vertebra alınır. Dik olarak ışın verilir. PROCESSUS SPİNOZ 1. COSTA SERVİKAL VERTEBRA RADYOGRAFİSİ

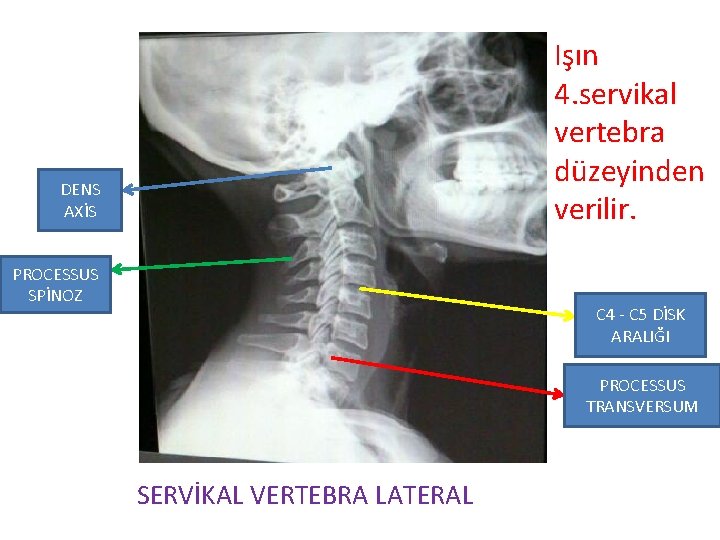

Işın 4. servikal vertebra düzeyinden verilir. DENS AXİS PROCESSUS SPİNOZ C 4 - C 5 DİSK ARALIĞI PROCESSUS TRANSVERSUM SERVİKAL VERTEBRA LATERAL

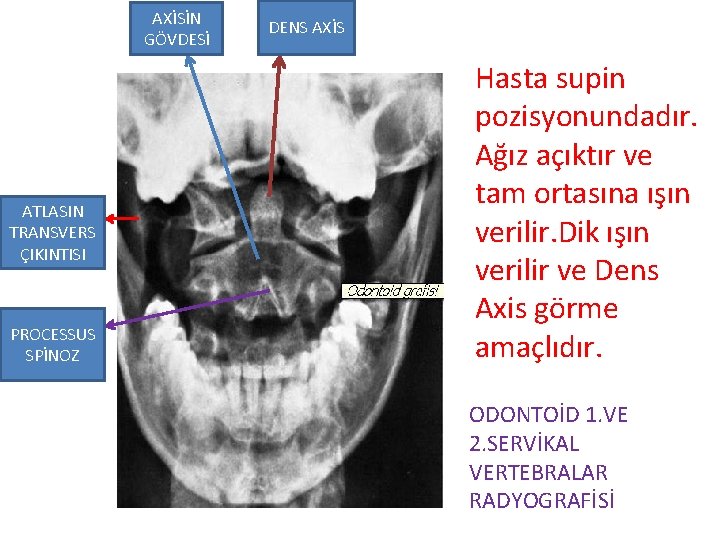

AXİSİN GÖVDESİ ATLASIN TRANSVERS ÇIKINTISI PROCESSUS SPİNOZ DENS AXİS Hasta supin pozisyonundadır. Ağız açıktır ve tam ortasına ışın verilir. Dik ışın verilir ve Dens Axis görme amaçlıdır. ODONTOİD 1. VE 2. SERVİKAL VERTEBRALAR RADYOGRAFİSİ

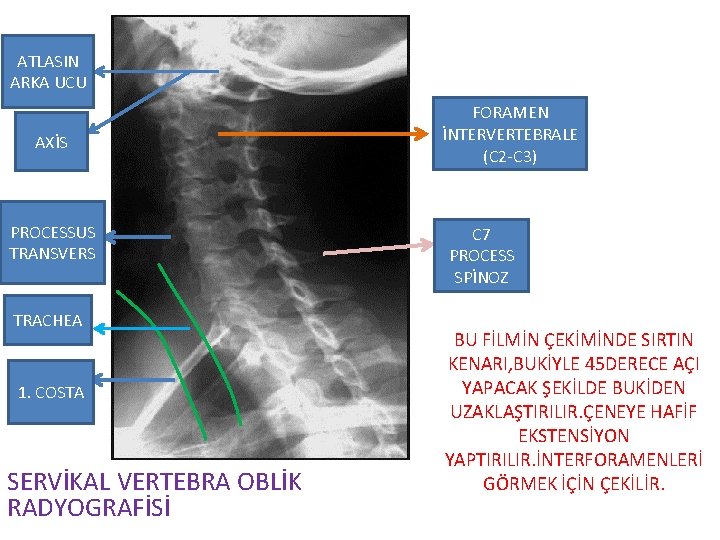

ATLASIN ARKA UCU AXİS PROCESSUS TRANSVERS TRACHEA 1. COSTA SERVİKAL VERTEBRA OBLİK RADYOGRAFİSİ FORAMEN İNTERVERTEBRALE (C 2 -C 3) C 7 PROCESS SPİNOZ BU FİLMİN ÇEKİMİNDE SIRTIN KENARI, BUKİYLE 45 DERECE AÇI YAPACAK ŞEKİLDE BUKİDEN UZAKLAŞTIRILIR. ÇENEYE HAFİF EKSTENSİYON YAPTIRILIR. İNTERFORAMENLERİ GÖRMEK İÇİN ÇEKİLİR.

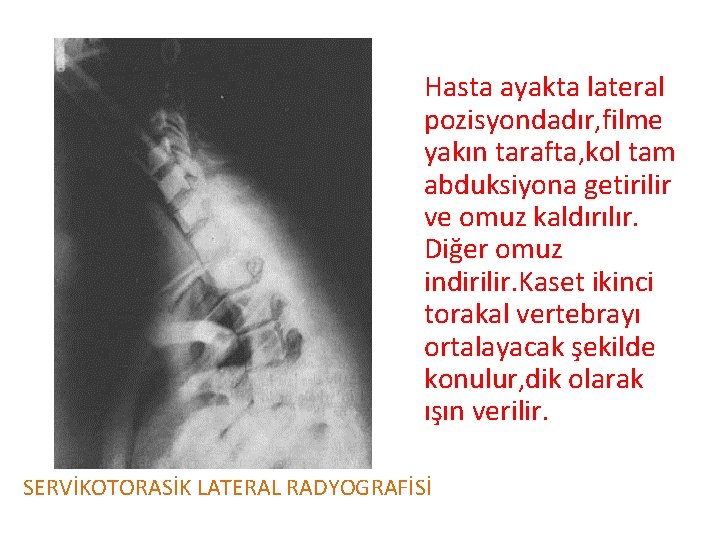

Hasta ayakta lateral pozisyondadır, filme yakın tarafta, kol tam abduksiyona getirilir ve omuz kaldırılır. Diğer omuz indirilir. Kaset ikinci torakal vertebrayı ortalayacak şekilde konulur, dik olarak ışın verilir. SERVİKOTORASİK LATERAL RADYOGRAFİSİ

T 1 PROCESSUS TRANSVERS PEDİCULUS ARCUS PROCESSUS SPİNOZ 12. COSTA DORSAL VERTEBRA RADYOGRAFİSİ HASTA SUPİN POZİSYONUNDADIR. K SİFOİDİN 4 PARMAK ÜSTÜ ODAK ALINIR. DİK IŞIN VERİLİR. DORSAL VERTEBRA ÖNÜNDE KALP, DİYAFRAGMA BULUNUR.

AKCİĞERİN APEXİ GÖZÜKMELİ.

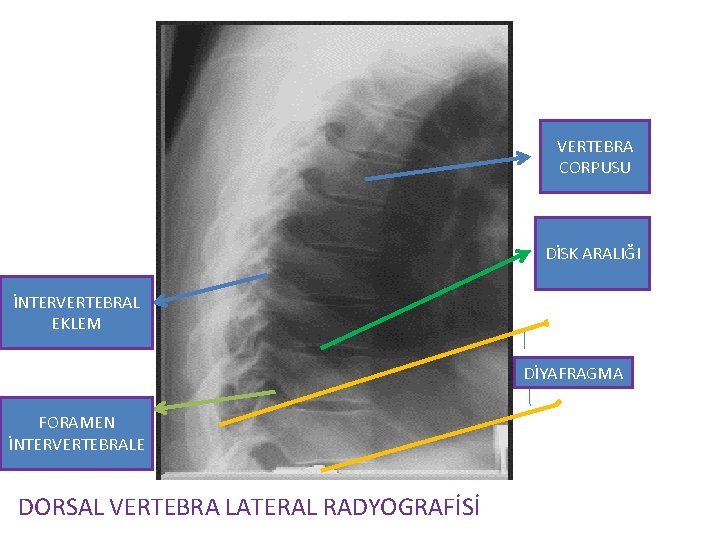

VERTEBRA CORPUSU DİSK ARALIĞI İNTERVERTEBRAL EKLEM DİYAFRAGMA FORAMEN İNTERVERTEBRALE DORSAL VERTEBRA LATERAL RADYOGRAFİSİ

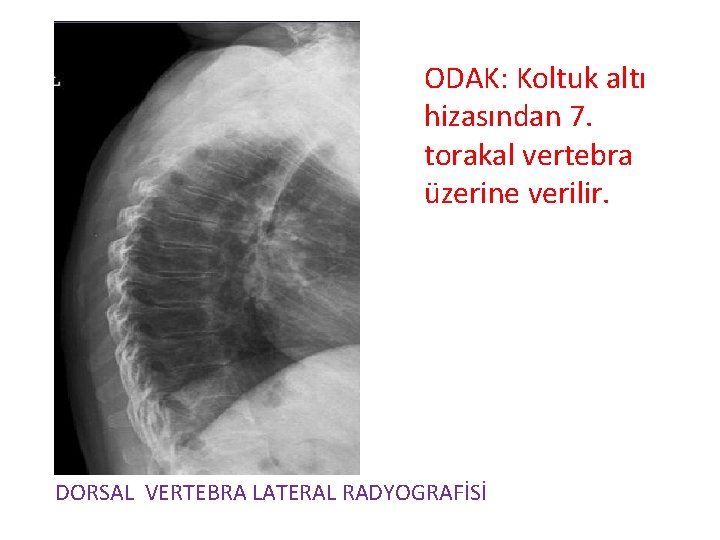

ODAK: Koltuk altı hizasından 7. torakal vertebra üzerine verilir. DORSAL VERTEBRA LATERAL RADYOGRAFİSİ

12. COSTA PROCESSUS COSTALES PROC. SPİNOZ DİSK ARALIĞI (L 3 -L 4) SAKROİLİAK EKLEM LUMBAR VERTEBRALAR A-P RADYOGRAFİSİ Hasta supin pozisyonundadır. Bacaklara fleksiyon yaptırılır. Krista iliakaların orta noktası grafinin odak noktasıdır. Dik açı verilir.

L 1 FORAMEN İNTERVERTEBRALE FACİES İNTERVERTEBRAL İS CRİSTA İLİAC L 5 LUMBAR VERTEBRA LATERAL RADYOGRAFİSİ Hasta çekilecek tarafa yan yatar. Vertebral kolon masaya paralel olmalı. Merkezi ışın krista iliakaların orta noktasına verilir.

LUMBAR VERTEBRA FLEKSİYON VE EKSTENSİYON

Hasta, supin pozisyonunda iken, incelenecek taraf masaya temas eder, diğer taraf masadan 45 derece kaldırılır. Dik açı ile ışın verilir. LUMBAR VERTEBRA OBLİK RADYOGRAFİSİ

L 5 SAKRAL FORAMENLE R SAKRUM A-P RADYOGRAFİSİ SAKROİLİAK EKLEM SPİNA İLİAK POSTERİOR İNFERİOR

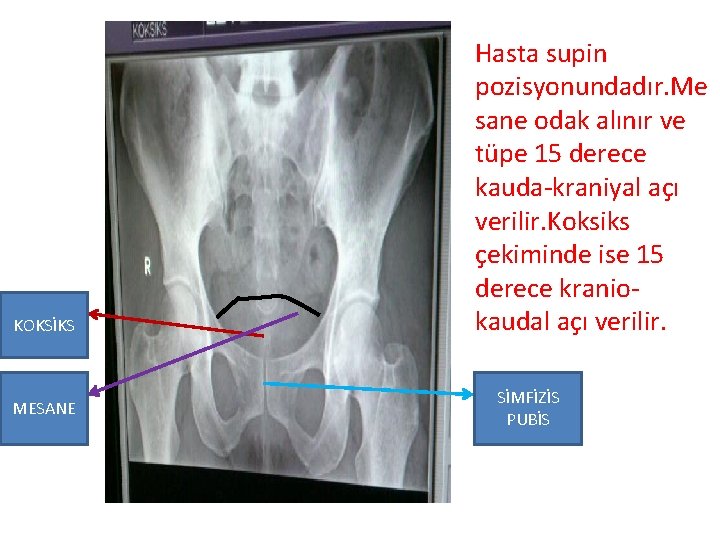

KOKSİKS MESANE Hasta supin pozisyonundadır. Me sane odak alınır ve tüpe 15 derece kauda-kraniyal açı verilir. Koksiks çekiminde ise 15 derece kraniokaudal açı verilir. SİMFİZİS PUBİS

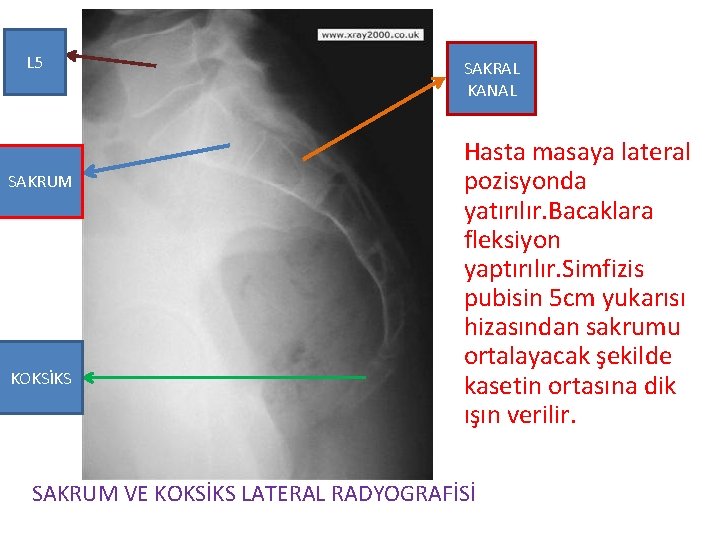

L 5 SAKRUM KOKSİKS SAKRAL KANAL Hasta masaya lateral pozisyonda yatırılır. Bacaklara fleksiyon yaptırılır. Simfizis pubisin 5 cm yukarısı hizasından sakrumu ortalayacak şekilde kasetin ortasına dik ışın verilir. SAKRUM VE KOKSİKS LATERAL RADYOGRAFİSİ
