Zoom sur la formation brasage de composants Didier GINIBRIERE - Formation organisée par le Réseau Des Électroniciens de Midi-Pyrénées - Intitulé : Technique de brasage, retouche et réparation - Lieu : LAAS Toulouse - Date : 13 au 15 mars 2012

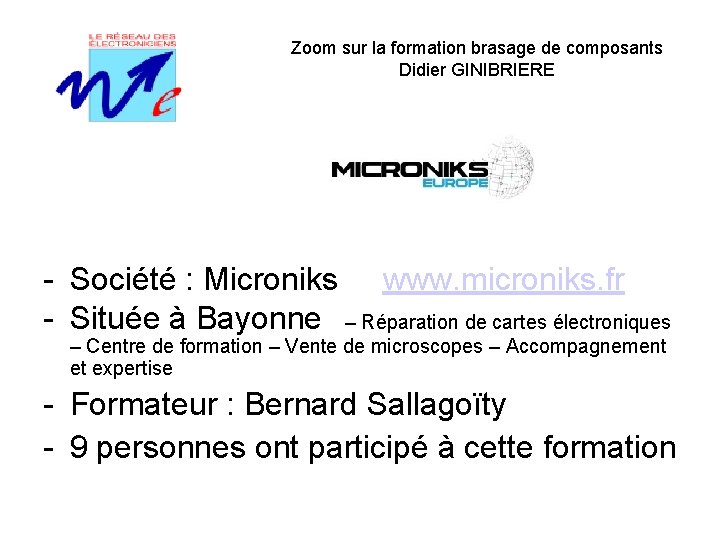

Zoom sur la formation brasage de composants Didier GINIBRIERE - Société : Microniks www. microniks. fr - Située à Bayonne – Réparation de cartes électroniques – Centre de formation – Vente de microscopes – Accompagnement et expertise - Formateur : Bernard Sallagoïty - 9 personnes ont participé à cette formation

Zoom sur la formation brasage de composants Didier GINIBRIERE Le formateur explique en faisant Les stagiaires sont concentrés. . .

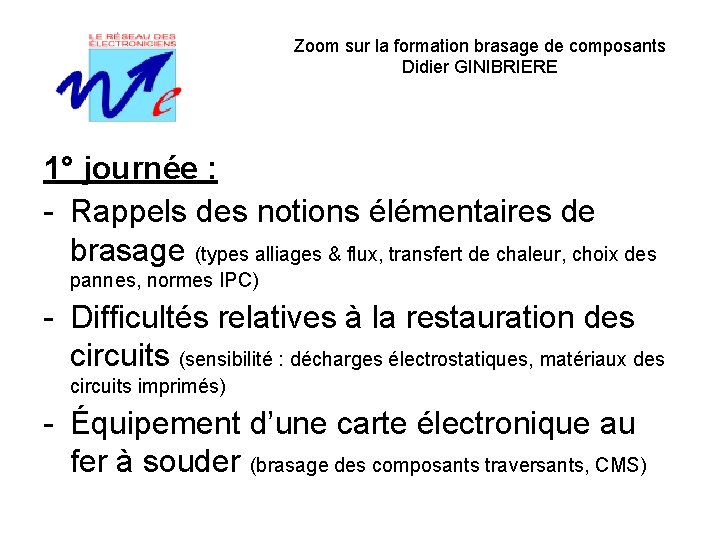

Zoom sur la formation brasage de composants Didier GINIBRIERE 1° journée : - Rappels des notions élémentaires de brasage (types alliages & flux, transfert de chaleur, choix des pannes, normes IPC) - Difficultés relatives à la restauration des circuits (sensibilité : décharges électrostatiques, matériaux des circuits imprimés) - Équipement d’une carte électronique au fer à souder (brasage des composants traversants, CMS)

Zoom sur la formation brasage de composants Didier GINIBRIERE 2° journée : - Démontage / remontage des composants CMS (choix des outils, précautions pour préserver le circuit imprimé) - Équipement d’une carte électronique par refusion de pâte à braser (vidéo d’une ligne d’assemblage CMS) - Exercices de retouche sur cartes réelles

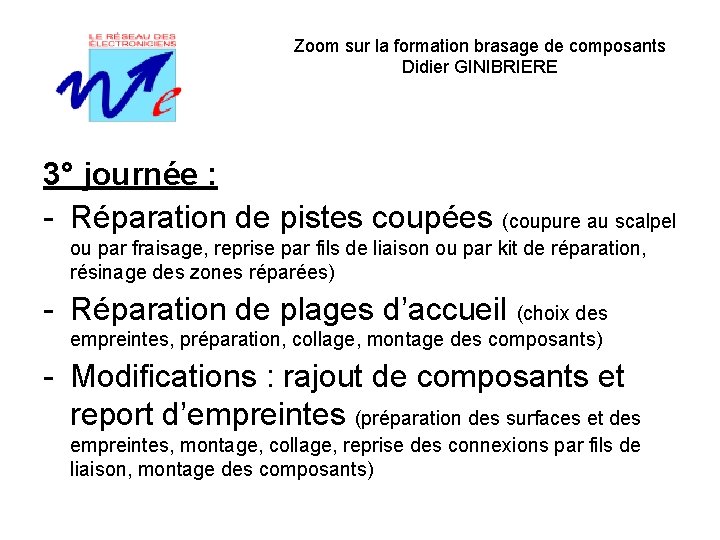

Zoom sur la formation brasage de composants Didier GINIBRIERE 3° journée : - Réparation de pistes coupées (coupure au scalpel ou par fraisage, reprise par fils de liaison ou par kit de réparation, résinage des zones réparées) - Réparation de plages d’accueil (choix des empreintes, préparation, collage, montage des composants) - Modifications : rajout de composants et report d’empreintes (préparation des surfaces et des empreintes, montage, collage, reprise des connexions par fils de liaison, montage des composants)

Zoom sur la formation brasage de composants Didier GINIBRIERE Quelques commentaires des participants : - Formation qui aborde pas mal de techniques de brasage et permet d’avoir des bases solides en brasage et en retouche - Contenu de formation complet, documentation complète et pas trop dense, bon équilibre entre la théorie et la pratique - Formateur très pédagogue
