Serie Sobre Procesamiento del Lugar de los Hechos DIAGRAMAS DEL LUGAR DE LOS HECHOS Policía Estatal de Nuevo México Sección de Investigaciones Penales Equipo Encargado del Lugar de los Hechos

Objetivos del aprendizaje Entender la finalidad de la preparación de un diagrama. n Establecer la información que debe aparecer en el diagrama. n Demostrar las habilidades y conocimientos necesarios para emplear los diferentes métodos de preparación de un diagrama del lugar de los hechos. n

¿Por qué preparamos un diagrama del lugar de los hechos? n Establece un registro permanente del lugar. n n n Es útil porque orienta a la persona con respecto al lugar. n n Vincula la evidencia con el lugar. Actúa como suplemento a las fotografías. Los testigos pueden examinar un diagrama sin queden predispuestos a favor o en contra. No podemos mostrar fotos a los testigos. Es útil en el tribunal. n n Es fácil ampliar el diagrama para presentarlo en la sala. No predispone a los jurados a favor o en contra.

¿Por qué preparamos un diagrama del lugar de los hechos? El inconveniente de las fotos es que son una representación bidimensional de un objeto tridimensional. n La mayoría de las fotos distorsionan la relación entre los objetos fotografiados, de tal forma que parecen estar más cerca o más distantes de lo que están en la realidad. n El bosquejo es un vistazo aéreo, difícil de conseguir con una cámara fotográfica. n

Métodos Coordenadas (X/Y) en cuadrícula. n Coordenadas en triángulo. n Coordenadas polares. n Mediciones preliminares. n

Método de cuadrícula El lugar se divide en cuadro cuadrantes. n La posición de cada artículo se mide perpendicularmente con respecto a cada eje. n Este método es excelente porque es fácil y eficiente. n

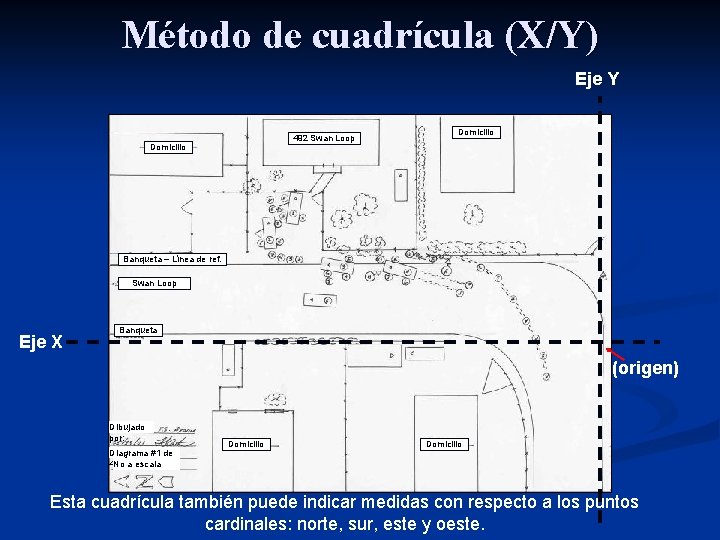

Método de cuadrícula (X/Y) Eje Y 492 Swan Loop Domicilio Banqueta – Línea de ref. Swan Loop Eje X Banqueta (origen) Dibujado por: Diagrama #1 de 4: No a escala Domicilio Esta cuadrícula también puede indicar medidas con respecto a los puntos cardinales: norte, sur, este y oeste.

Método de cuadrícula (X/Y)

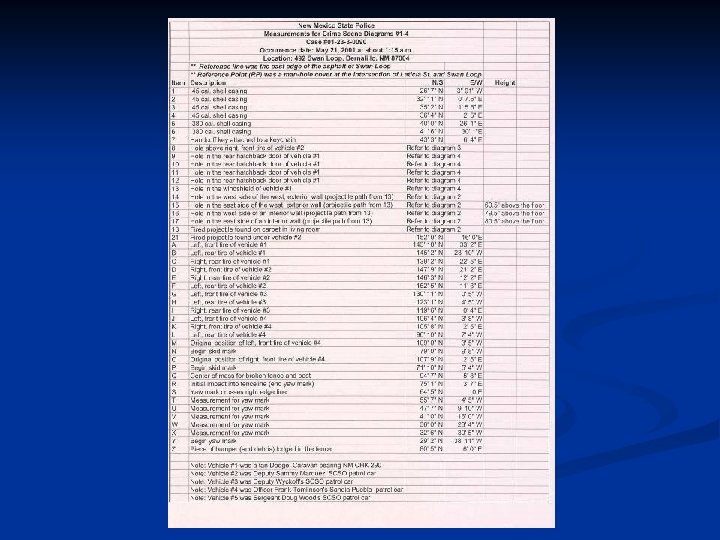

Leyenda Caso #01 -23 -2 -0116 17 agosto 2001 Punto Ref: poste de semáforo Esquina suroeste de Juan Tabo y Constitution Mediciones por el Oficial Frank Romero de la Policía Estatal de Nuevo México

Método de línea de base Dibujar una sola línea de base para dividir el lugar en dos mitades. n Medir con respeto a la línea de base. n A lo largo de la línea de base. n Perpendicularmente con respecto a la línea de base. n n Excelente para la preparación de un diagrama donde no existen puntos fijos de referencia.

Incidente: huesos diseminados, investigación de homicidio Ubicación: Condado de Chávez, Nuevo México Fecha: 3/3/07 REF. PT. 1 N: 32 grados 41. 292’ O: 105 grados 13. 951’ calavera Hueso de pierna torso Hueso de brazo N Árboles Hueso de brazo Lecho seco de arroyo Ref. PT. 2 N N: 32 grados 41. 317’ O: 105 grados 14. 003’ Hueso de pierna Dibujado por R. Mathews No a escala

Método de triangulación Distancia en línea recta medida desde dos (2) puntos de referencia. n El artículo de evidencia se encuentra en el punto de intersección de los dos (2) arcos. n Éste es un método de medición sumamente exacto. n

Método de triangulación PR 2 Letrero callejero PR 1 (PP#CAA 4 1/2)

Método polar n Distancia en línea recta medida a partir de un punto fijo de referencia. Medir la distancia desde el punto de referencia hasta el artículo de evidencia. n Documentar el acimut de la línea, desde el punto fijo de referencia hasta el artículo de referencia. n Éste es el mejor método para determinar elevaciones superiores o inferiores a un punto fijo de referencia. n

Método polar Norte PR 3 PR 4 12 pies a 120 grados 18 pies a 100 grados árbole s

Mediciones preliminares Las dimensiones físicas de un cuarto o zona. n Se deben incluir en cada diagrama, como complemento al método principal de medición. n Ancho de los caminos. n Distancia desde la pistola hasta la mano de la víctima. n Dimensiones generales de un cuarto. n

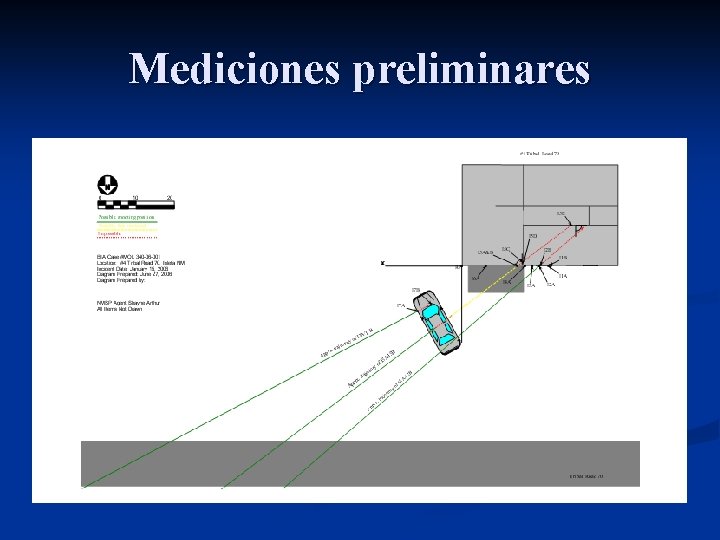

Mediciones preliminares

Información agregada al mapa del Servicio Geológico de EE. UU. (USGS)

Bosquejo del lugar delito n Equipo. n Cintas para medir, reglas. n Martillo, clavos, prensadoras. Localizador de rayo láser. n Papel cuadriculado y LÁPICES (no usar pluma). n GPS. n Mapas, planos, fotografías aéreas. n Machotes para bosquejar un accidente o lugar de los hechos. n

Bosquejo del lugar delito n El bosquejo generalmente se prepara de una de las siguientes maneras: Perspectiva aérea (mirando directamente hacia abajo). n Indicación de elevación (corte transversal). n Tratar de mantener las proporciones (escala). n Verificar las medidas, para asegurar que estén correctas. n n Esto es especialmente importante si los cálculos se emplearán posteriormente para lo siguiente: n Análisis de patrones de sangre. n Reconstrucción del accidente. n Reconstrucción del lugar de los disparos.

Bosquejo del lugar delito n n n El diagrama de un lugar de los hechos es parecido al diagrama de un accidente vehicular donde hubo lesiones. Emplear líneas de referencia y puntos fijos de referencia. Preparar un diagrama con la ubicación de toda la evidencia, inclusive el cuerpo. n n Preparar un diagrama indicando la ubicación de la cabeza y de los pies, si resulta factible. En caso contrario, preparar un diagrama con la ubicación del centro de la masa. Si alguien comienza la preparación del diagrama y luego debe irse, debe asegurar la transferencia de esta responsabilidad a otra persona.

Versión preliminar

Versión final Homicidio de Joseph Hoar y Peggy French Vista aérea de #120 Verdo Larga, Taos, Nuevo México

Dibujo del lugar delito n Usar la versión preliminar para producir el producto final (admisible en el tribunal). n Un dibujo a mano es aceptable si la persona es buen dibujante. n n n Es preferible usar dibujos computarizados. n n n Usar tinta negra y papel de buena calidad. Usar un machote. Un dibujo computarizado se puede reproducir fácilmente sin perder calidad. Se puede ampliar fácilmente o agregar a una presentación en Power Point Conservar el dibujo original sin corregir. n Al igual que los apuntes sobre terreno, éste es material que la otra parte puede pedir ver.

Información a colocar en la leyenda n Ubicación específica del lugar de los hechos. n n n n Dirección, coordenadas por GPS, etc. Fecha y hora. Número del caso. Persona que preparó el dibujo. Escala (o advertencia en cuanto a la escala). Orientación de los puntos cardinales (flecha apuntando hacia el norte). Números para la evidencia. Mediciones.

Presentaciones en el tribunal

¿Preguntas?
