SERIE PARALLELSCHAKELING VAN SPOELEN jj0301002 SPOELEN IN SERIE

  • Slides: 18
Download presentation

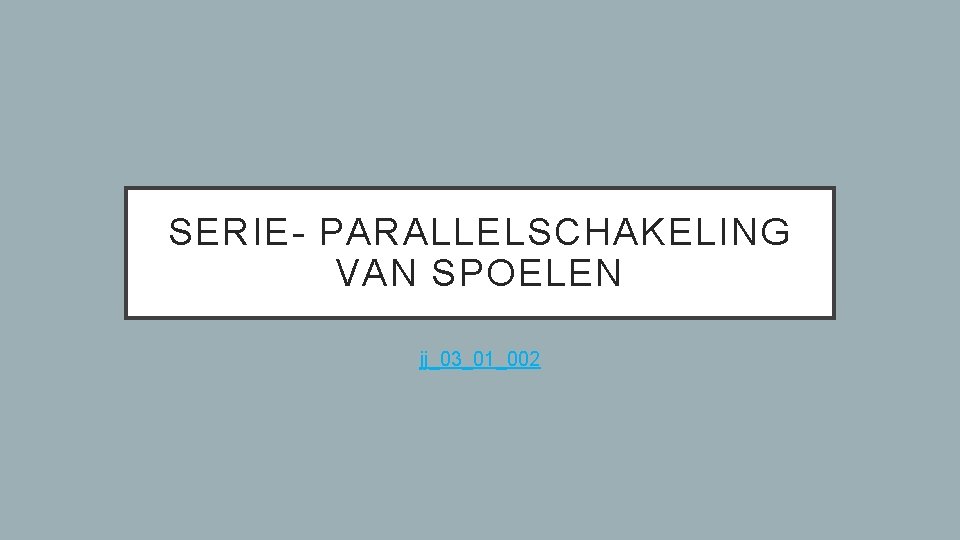

SERIE- PARALLELSCHAKELING VAN SPOELEN jj_03_01_002

SERIE- PARALLELSCHAKELING VAN SPOELEN jj_03_01_002

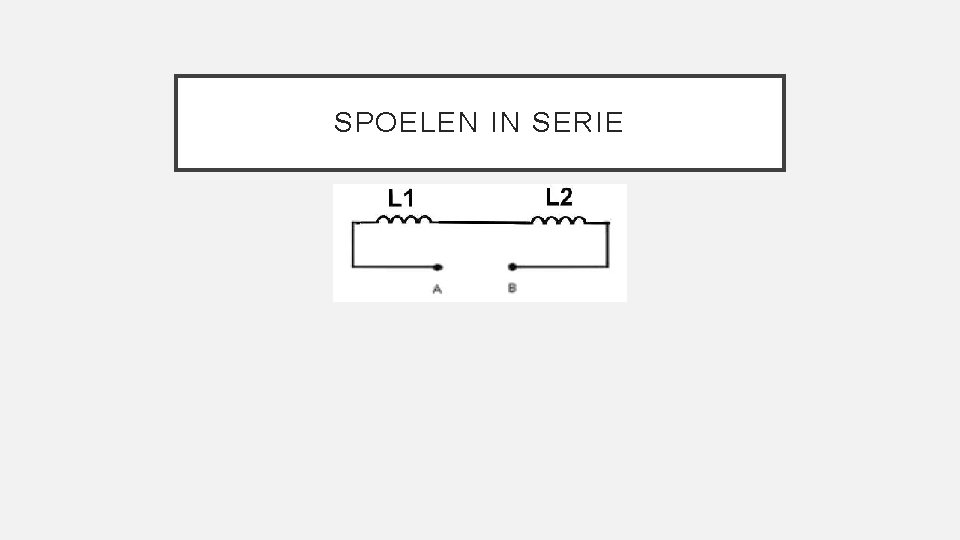

SPOELEN IN SERIE

SPOELEN IN SERIE

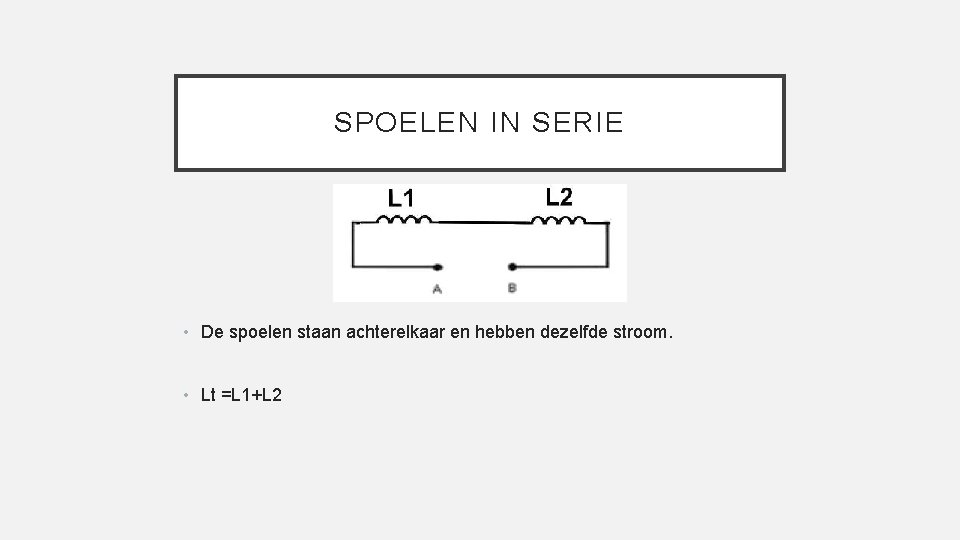

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom.

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom.

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom. • Lt

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom. • Lt =L 1+L 2

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom. • Lt

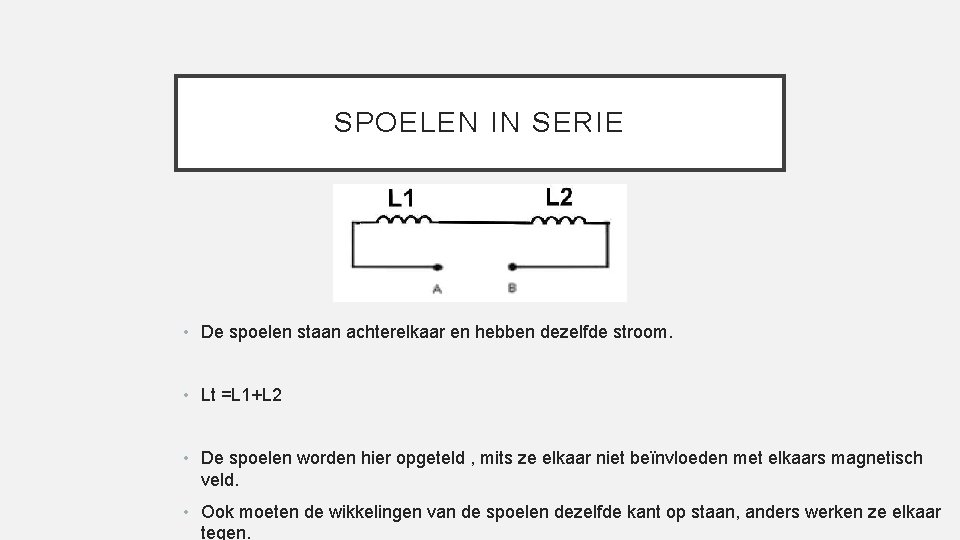

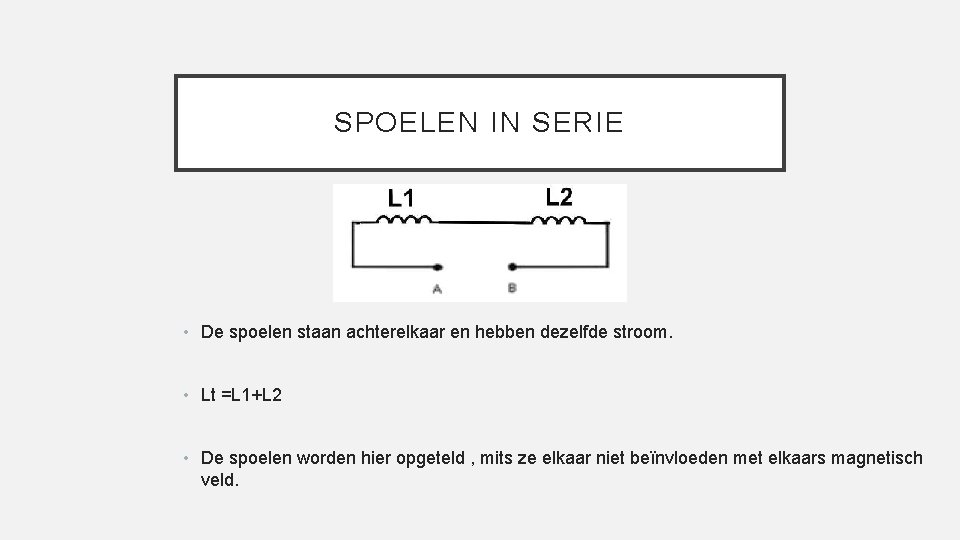

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom. • Lt =L 1+L 2 • De spoelen worden hier opgeteld , mits ze elkaar niet beïnvloeden met elkaars magnetisch veld.

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom. • Lt

SPOELEN IN SERIE • De spoelen staan achterelkaar en hebben dezelfde stroom. • Lt =L 1+L 2 • De spoelen worden hier opgeteld , mits ze elkaar niet beïnvloeden met elkaars magnetisch veld. • Ook moeten de wikkelingen van de spoelen dezelfde kant op staan, anders werken ze elkaar tegen.

SPOELEN IN SERIE

SPOELEN IN SERIE

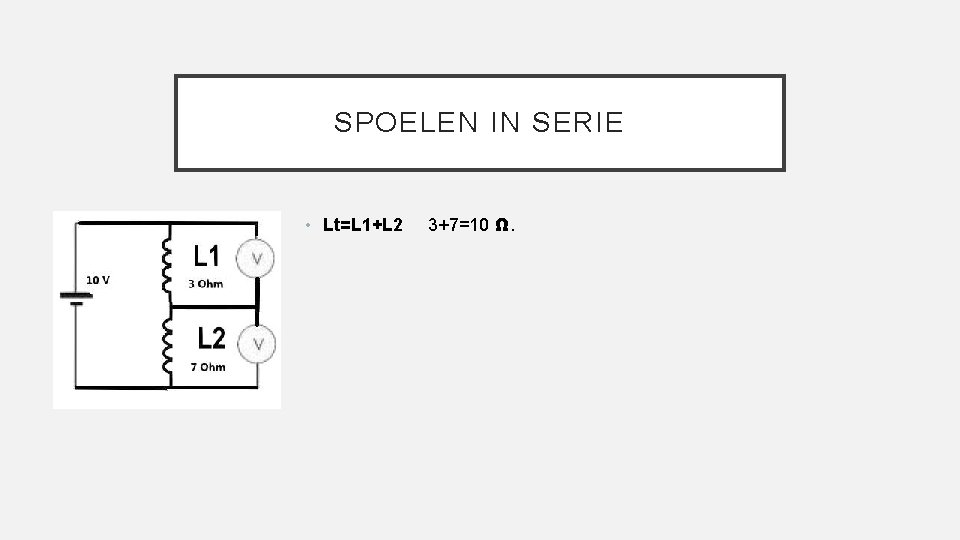

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω.

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω.

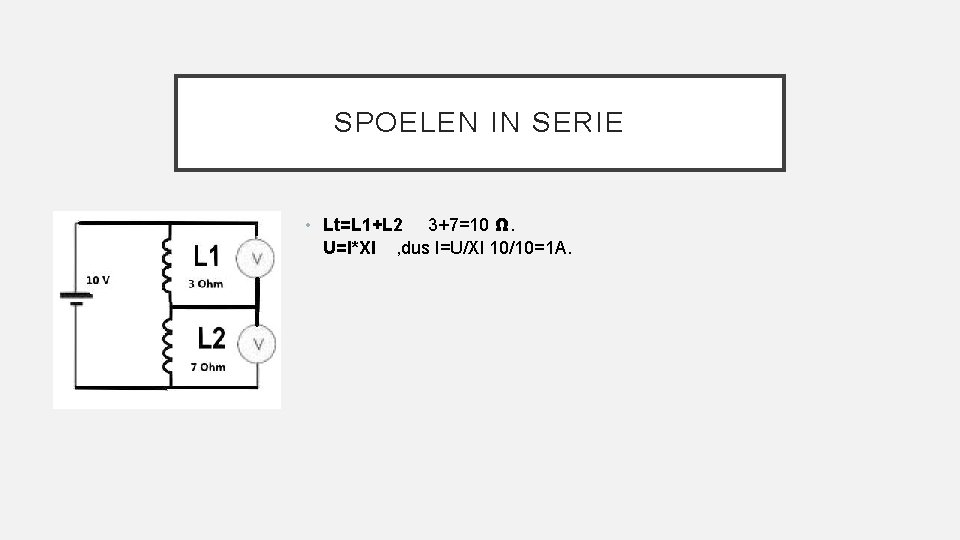

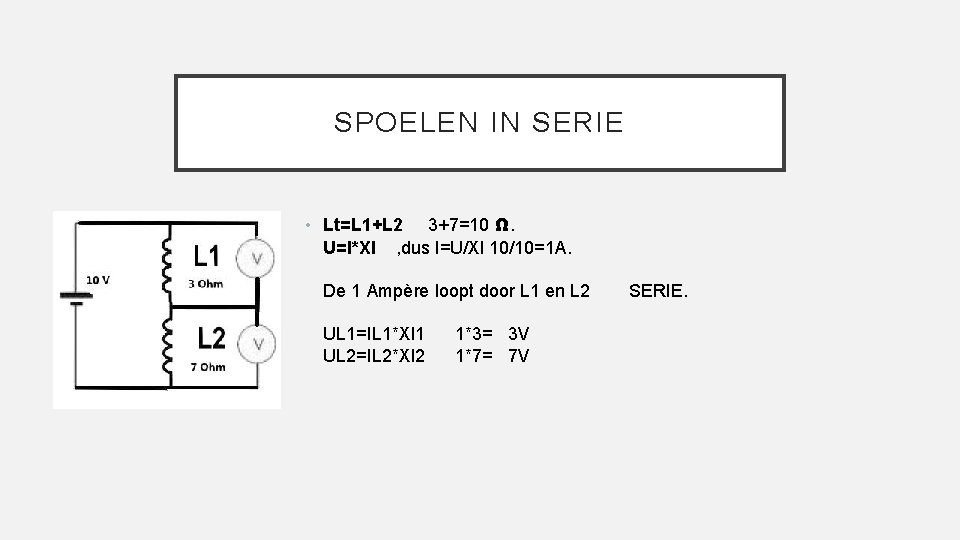

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1 A.

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1

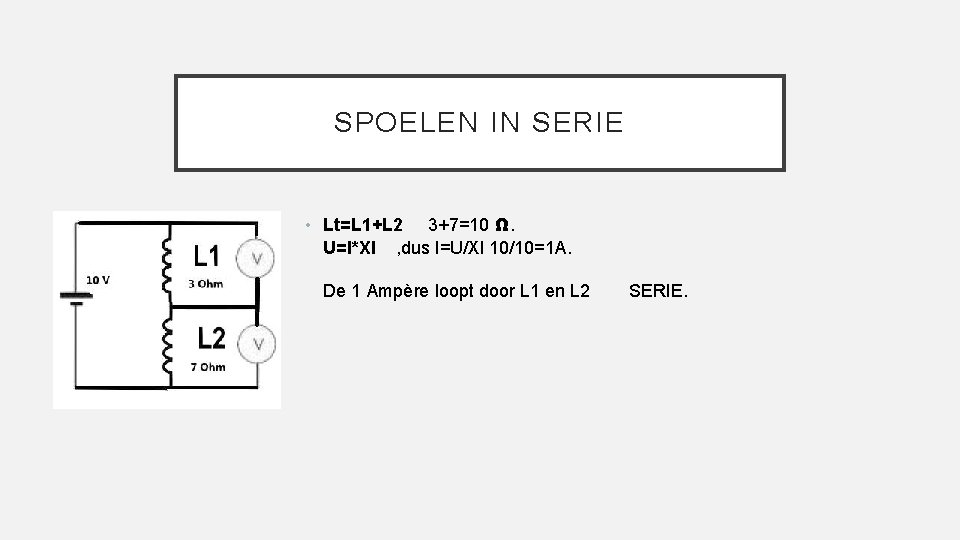

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1 A. De 1 Ampère loopt door L 1 en L 2 SERIE.

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1

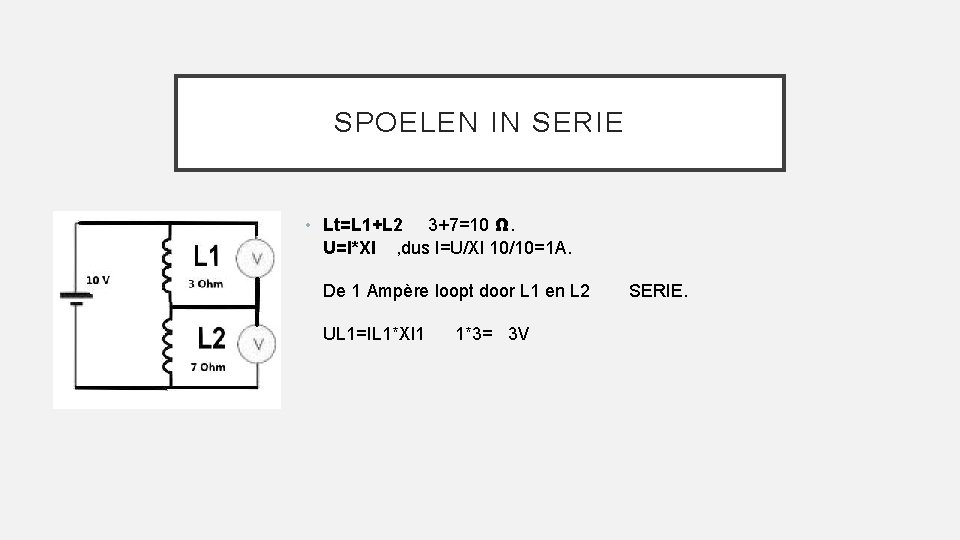

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1 A. De 1 Ampère loopt door L 1 en L 2 UL 1=IL 1*Xl 1 1*3= 3 V SERIE.

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1 A. De 1 Ampère loopt door L 1 en L 2 UL 1=IL 1*Xl 1 UL 2=IL 2*Xl 2 1*3= 3 V 1*7= 7 V SERIE.

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1

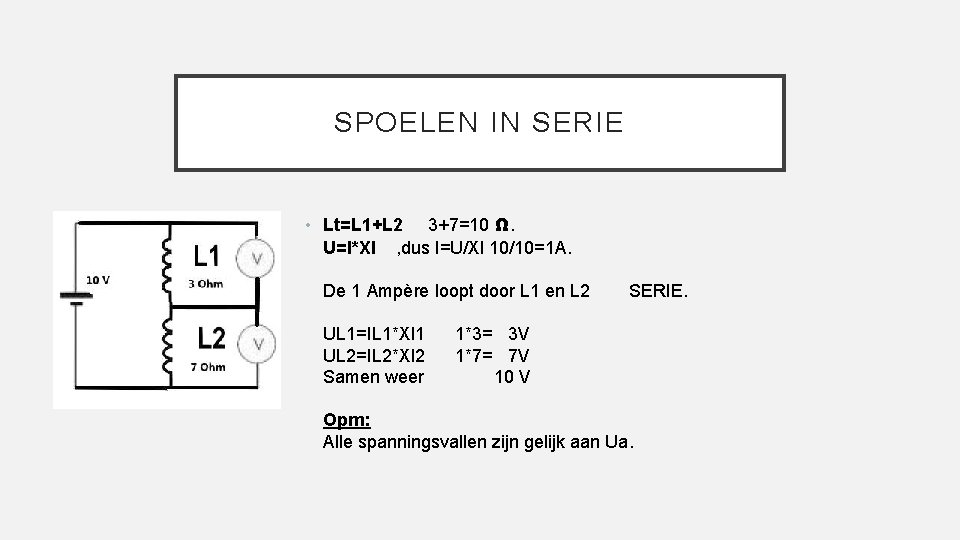

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1 A. De 1 Ampère loopt door L 1 en L 2 UL 1=IL 1*Xl 1 UL 2=IL 2*Xl 2 Samen weer SERIE. 1*3= 3 V 1*7= 7 V 10 V Opm: Alle spanningsvallen zijn gelijk aan Ua.

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1

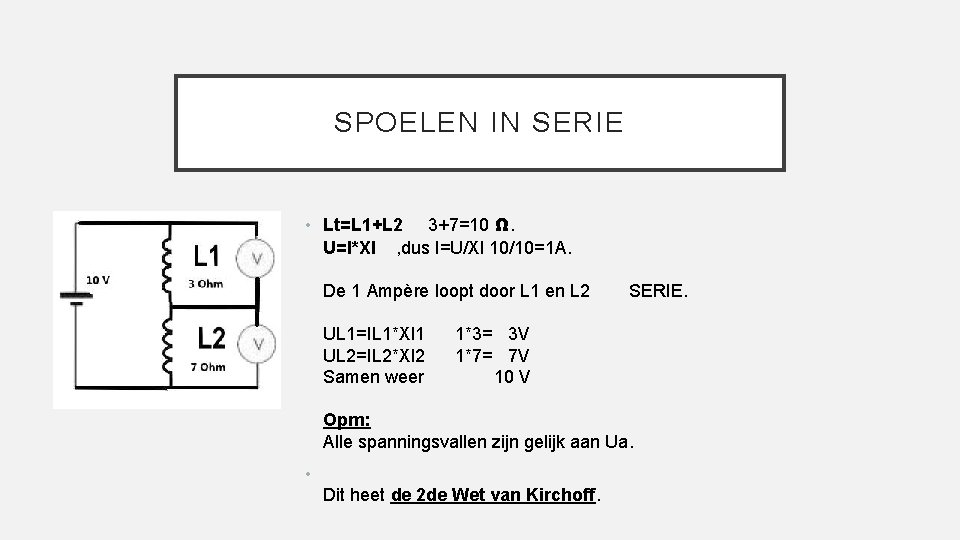

SPOELEN IN SERIE • Lt=L 1+L 2 3+7=10 Ω. U=I*Xl , dus I=U/Xl 10/10=1 A. De 1 Ampère loopt door L 1 en L 2 UL 1=IL 1*Xl 1 UL 2=IL 2*Xl 2 Samen weer SERIE. 1*3= 3 V 1*7= 7 V 10 V Opm: Alle spanningsvallen zijn gelijk aan Ua. • Dit heet de 2 de Wet van Kirchoff.

SPOELEN PARALLEL

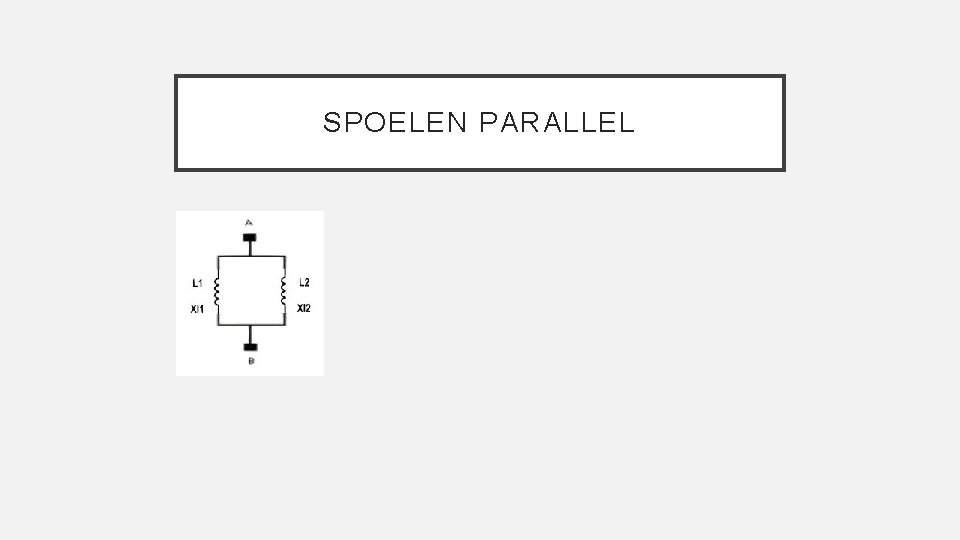

SPOELEN PARALLEL

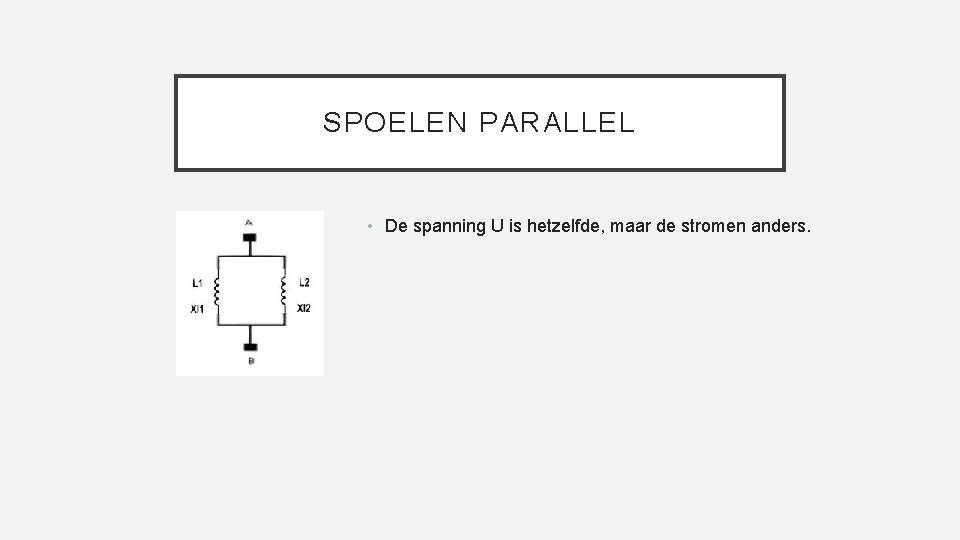

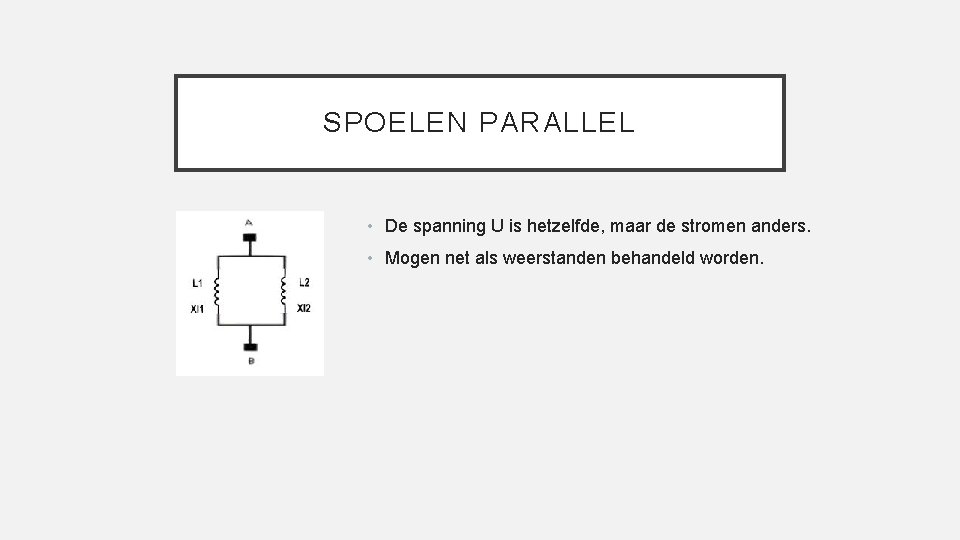

SPOELEN PARALLEL • De spanning U is hetzelfde, maar de stromen anders.

SPOELEN PARALLEL • De spanning U is hetzelfde, maar de stromen anders.

SPOELEN PARALLEL • De spanning U is hetzelfde, maar de stromen anders. • Mogen

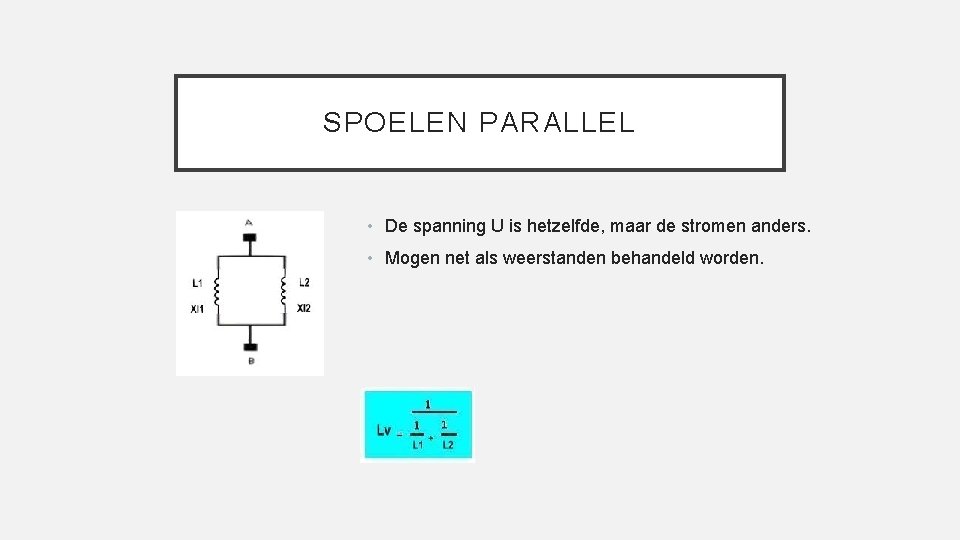

SPOELEN PARALLEL • De spanning U is hetzelfde, maar de stromen anders. • Mogen net als weerstanden behandeld worden.

SPOELEN PARALLEL • De spanning U is hetzelfde, maar de stromen anders. • Mogen

SPOELEN PARALLEL • De spanning U is hetzelfde, maar de stromen anders. • Mogen net als weerstanden behandeld worden.
