Seria AQ 100 Zabezpieczenia ukoochronne Seria AQ 100

Seria AQ 100 Zabezpieczenia Łukoochronne

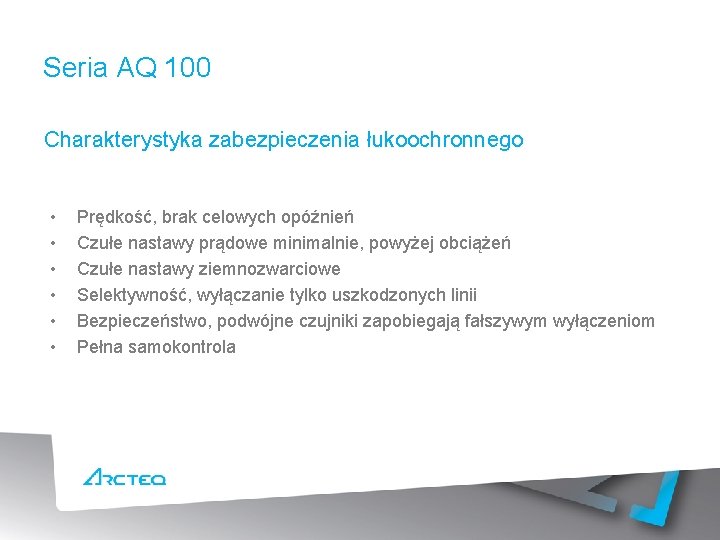

Seria AQ 100 Charakterystyka zabezpieczenia łukoochronnego • • • Prędkość, brak celowych opóźnień Czułe nastawy prądowe minimalnie, powyżej obciążeń Czułe nastawy ziemnozwarciowe Selektywność, wyłączanie tylko uszkodzonych linii Bezpieczeństwo, podwójne czujniki zapobiegają fałszywym wyłączeniom Pełna samokontrola

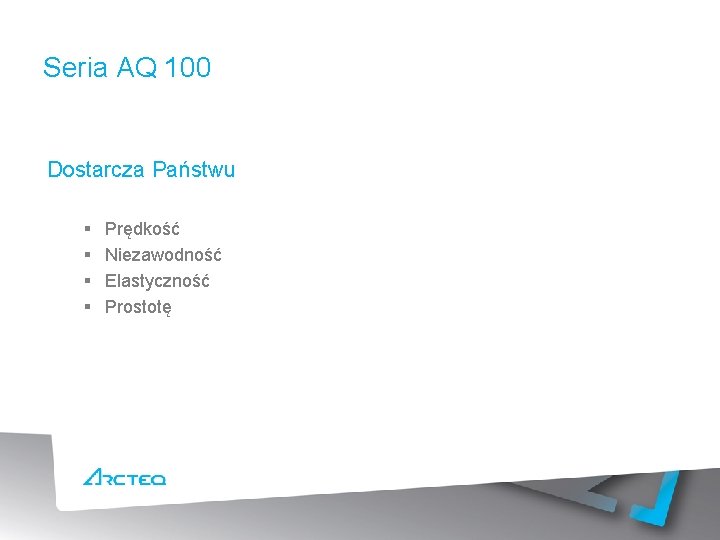

Seria AQ 100 Dostarcza Państwu § § Prędkość Niezawodność Elastyczność Prostotę

Seria AQ 100 Prędkość - 7 ms czas wyłączenia awaryjnego niezależnie od tego czy linia dopływowa czy odpływowa - 2 ms z Wyjściem Wysokiej Prędkości

Seria AQ 100 Niezawodność - Testowane pod względem kompatybilności elektromagnetycznej zgodnie z IEC 60255 (standard dla urządzeń zabezpieczających) - Pełna samo-kontrola z pamięcią nieulotną wliczając: § § § § Wszystkie czujniki Okablowanie i połączenia Połączenia przekładników prądowych Wewnętrzną elektronikę Przekaźniki wyjściowe Źródło zasilania Przełączniki DIP - Każde urządzenie ma wbudowane zasilanie - Pełna izolacja dla wysokich poziomów kompatybilności elektromagnetycznej - Wsparcie dla dużych dystansów pomiędzy urządzeniami - Komunikacja pomiędzy urządzeniami w oparciu o okablowanie stałe

Seria AQ 100 Elastyczność - Skalowalne od małych samodzielnych systemów do wielostrefowych pełnych wybiórczych schematów. - Szeregowa instalacja czujników błysku

Seria AQ 100 Prostota - Standardowe Schematy Zabezpieczenia Łukoochronnego AQ-SAS™: wstępnie przetestowane schematy z instrukcjami nastaw i połączeń z broszury instrukcyjnej zgodnie z wymaganym zastosowaniem - Brak konieczności zewnętrznym przekaźników zwielokrotniających lub blokowania. Wszystko znajduje się w urządzeniu - Automatyczna konfiguracja: urządzenie dokonuje samokonfiguracji po naciśnięciu jednego przycisku - Obsługa za pomocą pojedynczego przycisku

Elementy serii AQ 100 AQ 110 P Urz. prądowe z czuj. punktowym i przekaźnikiem wył. awaryjnego AQ 101 Czujnik punktowy i przekaźnik wyłączenia awaryjnego AQ 110 F Urz. prądowe z czuj. światłowodowym i przekaźnikiem wył. awaryjnego AQ 102 Czujnik światłowodowy i przekaźnik wyłączenia awaryjnego AQ 01 czujnik punktowy AQ 06, 07 czujniki światłowodowe

Czujniki błysku AQ 01 – Punktowy czujnik błysku AQ 06 – Czujnik błysku światłowodowy plastikowy AQ 07 – Czujnik błysku światłowodowy szklany

AQ 01 Czujnik AQ 01 - Punktowy czujnik błysku - Maksymalnie trzy czujniki na linii (linia do 100 m) - Złącze zatrzaskowe dla szybkiej instalacji - Ekranowane połączenie przewodów - Zabezpieczenie mechaniczne IP 61 - Kompatybilność elektromagnetyczna zgodna z IEC 60255 -22 -4 (Szybkozmienne przejściowe 4 k. V) - Odporny na drgania

AQ 01 Czujnik AQ 01 EJ I N AŻ CHY JW CE A N - 3 czujniki na linii (linia do 100 m) - Złącze typu plug-in - Pełna samokontrola = 100% niezawodna instalacja - E Z S = łatwe oprzewodowanie = łatwa i prosta instalacja

Seria AQ 100 • • • Kompaktowy rozmiar Nowatorska technologia wykrywania prądu Wsparcie dla połączenia szeregowego czujników punktowych Zoptymalizowana struktura kosztów Obsługa za pomocą pojedynczego przycisku Kieszeń na etykiety diod W pełni nieulotne wskazania Zasilanie pomocnicze o szerokim zakresie Do 4 wyjść wyłączenia awaryjnego w każdym urządzeniu Zgodne ze Standardem Urządzeń Zabezpieczających

Urządzenie z czujnikiem punktowym AQ 101 Wskazania diod - Dioda zasilania - Dioda błędu (pełna samokontrola) - Aktywacja czujnika - Wskazanie wyłączenia awaryjnego - Aktywacje wejść binarnych (2 diody) - Aktywacja wyjścia binarnego Przycisk: - Instalacja urządzenia - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

Urządzenie z czujnikiem punktowym AQ 101 Wejścia - 4 wejścia czujników błysku (maks. 3 czujniki / wejście) - 2 x Wejścia binarne (próg 24/110/220 Vdc) - Zasilanie o szerokim zakresie, 24. . . 80 Vdc / 80. . . 240 Vac/dc - Światłowodowy czujnik błysku (opcjonalnie) - Dedykowane wejście czujnika dymu (zajmuje jedno wejście czujników) Wyjścia - 3 Wyjścia selektywnych przekaźników wyłączenia awaryjnego (T 1 -T 3) - 1 Przekaźnik blokowania (pętla bezpieczeństwa) lub przekaźnik wyłączenia awaryjngo (T 4) - 1 Przekaźnik alarmu samokontroli (CO) - 1 Wyjście binarne (konfigurowalne L> lub TRIP, 0 V / 24 Vdc)

Urządzenie z czujnikiem światłowodowym AQ 102 (dostępne Q 2/2011) Wskazania diod - Dioda zasilania - Dioda błędu (pełna samokontrola) - Aktywacja czujnika - Wskazanie wyłączenia awaryjnego - Aktywacje wejść binarnych (2 diody) - Aktywacja wyjścia binarnego Przycisk: - Instalacja urządzenia - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

AQ 102 Fiber Sensor Unit (available Q 2/2011) Wejścia: - 3 Kanały czujników światłowodowych - 2 x Wejścia binarne (próg 24/110/220 Vdc) - Zasilanie o szerokim zakresie, 24. . . 80 Vdc / 80. . . 240 Vac/dc Wyjścia - 3 Wyjścia selektywnych przekaźników wyłączenia awaryjnego (T 1 -T 3) - 1 Przekaźnik blokowania (pętla bezpieczeństwa) lub przekaźnik wyłączenia awaryjnego (T 4) - 1 Przekaźnik alarmu samokontroli (CO) - 1 Wyjście binarne (konfigurowalne L> lub TRIP, 0 V / 24 Vdc)

Urządzenie prądowe z czujnikiem punktowym AQ 110 P Wskazania diod - Dioda zasilania - Dioda błędu (pełen samokontroli) - Aktywacja czujnika - Zadziałanie I> (oddzielne dla każdej fazy) - Zadziałanie Io> - Aktywacje wejść binarnych (2 diody) - Aktywacja wyjścia binarnego - Aktywacja Wyjścia Wysokiej Prędkości (HSO) (2 diody) - Wskazanie wyłączenia awaryjnego (T 1, T 2, T 3 i T 4) Przycisk: - Instalacja urządzenia (przyciśnięcie przez 3 s. ) - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

Urządzenie prądowe z czujnikiem punktowym AQ 110 P Wejścia: - 3 wejścia prądowe (1 A / 5 A) - Wejście Io (1 A / 5 A) - 4 Wejścia czujników błysku (3 czujniki / kanał ) - 1 Kanał czujnika światłowodowego (opcjonalnie) - 2 x DI - Zasilanie o szerokim zakresie, 24. . . 80 Vdc / 80. . . 240 Vac/dc Wyjścia: - 4 Przekaźniki wyłączenia awaryjnego - 2 Wyjścia Wysokiej Prędkości (HSO) * - 1 Przekaźnik blokowania (opcja) - 1 Przekaźnik alarmu samokontroli (CO) * Mogą być używane jako 2 ms Wyjścia Wyłączenia Awaryjnego

Urządzenie prądowe z czujnikiem światłowodowym AQ 110 F (Q 2/2011) Wskazania diod - Dioda zasilania - Dioda błędu (pełna samokontola) - Aktywacja czujnika - Zadziałanie I> (oddzielne dla każdej fazy) - Zadziałanie Io> - Aktywacje wejść binarnych (2 diody) - Aktywacja wyjścia binarnego - Aktywacja Wyjścia Wysokiej Prędkości (HSO) (2 diody) - Wskazanie wyłączenia awaryjnego (T 1, T 2, T 3 i T 4) Przycisk: - Instalacja urządzenia (przyciśnięcie przez 3 s. ) - Resetowanie aktywacji Kieszeń na etykiety - na etykiety użytkownika dla diod

Urządzenie prądowe z czujnikiem światłowodowym AQ 110 F (Q 2/2011) Inputs - 3 wejścia prądowe (1 A / 5 A) - Wejście Io (1 A / 5 A) - 3 Kanały czujników światłowodowych - 1 wyjście światłowodowe (opcjonalnie) - 2 x DI - Zasilanie o szerokim zakresie, 24. . . 80 Vdc / 80. . . 240 Vac/dc Wyjścia: - 4 Przekaźniki wyłączenia awaryjnego - 2 Wyjścia Wysokiej Prędkości (HSO) * - 1 Przekaźnik blokowania (opcja) - 1 Przekaźnik alarmu samokontroli (CO) * Mogą być używane jako 2 ms Wyjścia Wyłączenia Awaryjnego

Cechy produktu

Zastosowania h c y w do nia r a e d an iecz t S zp e z be e i Za n o a t g w s tó ne AQ-SAS™ y z r ma ron o K he ch Sc koo Łu

Schemat Jednej Linii Dopływowej SAS™ Ia 1* ie n e cz yłą W e n w ty Linii k e Sel ryjne a Aw ü Zastosowania ŚN ü Czujniki punktowe ü Selektywne wyłączenie awaryjne linii ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

Schemat Jednej Linii Dopływowej e n w kty inii e l se e L e i N ryjn a Aw nie e z łąc y W ü Zastosowania ŚN/NN ü Czujniki punktowe ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

Schemat Jednej Linii Dopływowej e n w kty inii e l se e L e i N ryjn a Aw nie e z łąc y W ü Zastosowania ŚN/NN ü Czujniki punktowe ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

SAS™ Ib 1* Schemat Jednej Linii Dopływowej e n w kty inii e l se e L e i N ryjn a Aw nie e z łąc y W ü Zastosowania ŚN/NN ü Fiber loop solution ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

Schemat 2 Linii Dopływowych 1 Wyłącznika Sprzęgłowego e ni e z łąc y e. W n tyw Linii k e Sel ryjne a Aw SAS™ IIa 1* ü Zastosowania ŚN ü Czujniki punktowe ü Selektywne wyłączenie awaryjne linii ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

Schemat 2 Linii Dopływowych 1 Wyłącznika Sprzęgłowego SAS™ IIb 1* ü Zastosowania ŚN ü Czujniki punktowe ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

Schemat 2 Linii Dopływowych 1 Wyłącznika Sprzęgłowego SAS™ IIb 1* ü Zastosowania ŚN ü Czujniki punktowe ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika *) Zawarte w broszurze instruktarzowej AQ SAS

Schematy Wielu Linii Dopływowych nie e z łąc y W ne ii w y ekt ne Lin l e S ryj a Aw ü Zastosowania ŚN ü Czujniki punktowe ü Selektywne wyłączenie awaryjne linii ü Nadrzędne wyłączenie awaryjne ü Pełne zabezpieczenie od uszkodzenia wyłącznika

AQ 2000 – system gaszenia łuków ü do 17. 5 k. V ü 40 k. A, 1 s

Zastosowania w energetyce wiatrowej ü Zabezpieczenie PMSG (Generator Synchroniczny z Magnesami Trwałymi) ü Wysokotemperaturowy czujnik światłowodowy AQ 08 zastosowany do uzwojeń generatora ü Zabezpieczenie łukoochronne pomieszczenia falownika ü Zabezpieczenie łukoochronne rozdzielnicy NN

Podsumowanie • • • Arcteq dostarcza pełnych rozwiązań zabezpieczeń łukoochronnych Seria AQ 100 może zostać użyta w małych samodzielnych zastosowaniach jak i bardziej skomplikowanych i selektywnych systemach AQ SAS™ znacząco zmniejsza całkowity koszt projektu
