Snímače s otočnými potenciometry Také tyto snímače jsou pasivní. Slouží k měření úhlů nebo drah. U lineárního trimru je nastavené napětí úměrné nastavenému úhlu obr. , není-li dělič zatížen.

Otočné potenciometry pracují přesně stejně jako lineární potenciometry s velkým rozlišením. Měřící rozsah potenciometru bývá 0°-350°. Víceotáčkové potenciometry mohou mít až 10 otáček na spirálové dráze. Měřící rozsah může mít také ± 175° nebo případně ± 180°. Schéma zapojení měřícího řetězce ukazuje obr.

Pro velmi přesná nastavování hodnot se vyrábějí tzv. spirálové víceotáčkové potenciometry, často v ČR známé pod označením Aripot. U těch je pro přemístění jezdce z jedné krajní polohy do druhé obvykle 10 otáček hřídele. Tyto potenciometry se často vybavují speciálními stupnicemi, na kterých je zřetelné, jaká hodnota je nastavena (stupnice kromě dělení dílků po obvodu obsahuje jednoduchý mechanismus počítání otáček). Víceotáčkové potenciometry mohou být i odlišného provedení než spirálové, např. obdoba tahového provedení, kde je jezdec posouván závitem na otáčejícím se hřídeli.

Víceotáčkové potenciometry mohou být i odlišného provedení než spirálové, např. obdoba tahového provedení, kde je jezdec posouván závitem na otáčejícím se hřídeli. Pro účely snímání polohy a úhlu (např. v automatizační technice) se vyrábějí potenciometry a potenciometrické snímače v provedeních, přizpůsobených daným účelům.

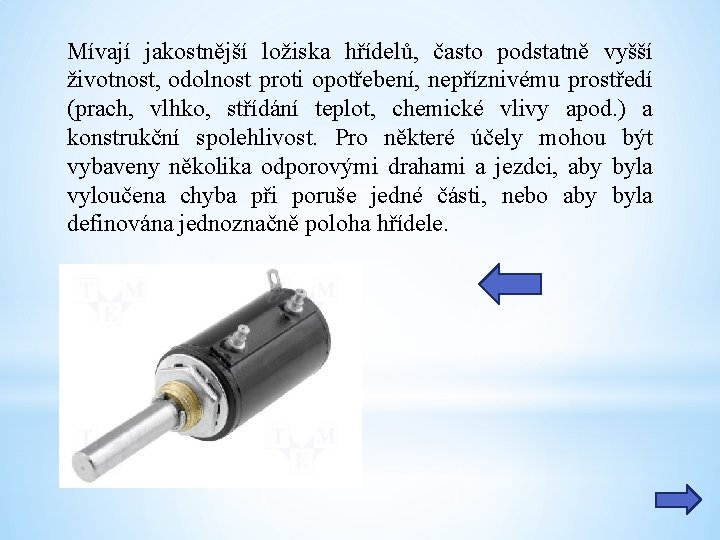

Mívají jakostnější ložiska hřídelů, často podstatně vyšší životnost, odolnost proti opotřebení, nepříznivému prostředí (prach, vlhko, střídání teplot, chemické vlivy apod. ) a konstrukční spolehlivost. Pro některé účely mohou být vybaveny několika odporovými drahami a jezdci, aby byla vyloučena chyba při poruše jedné části, nebo aby byla definována jednoznačně poloha hřídele.
