Senzory pro EZS

Název projektu: Nové ICT rozvíjí matematické a odborné kompetence Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0228 Název školy: Střední odborná škola Litovel, Komenského 677 Číslo materiálu: III/2 -12 -14_Snímače světelné se spínacím výstupem Autor: Ing. Janyška Lubomír Tématický okruh: Senzory pro EZS Ročník: II. Datum tvorby: 10. 03. 2013 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Janyška Lubomír

Světelné snímače se spínacím výstupem. Světelné spínače se skládají z vysílače a přijímače, které jsou umístěny v jednom pouzdře. Vysílač vyzařuje difuzní infračervenésvětlo, které je částečně odráženo předměty zpět do přijímače světelného spínače.

Dosah snímače je do 40 cm a je závislý na odrazivosti a barvě snímaných předmětů. Světelné spínače pracují bez reflektoru.

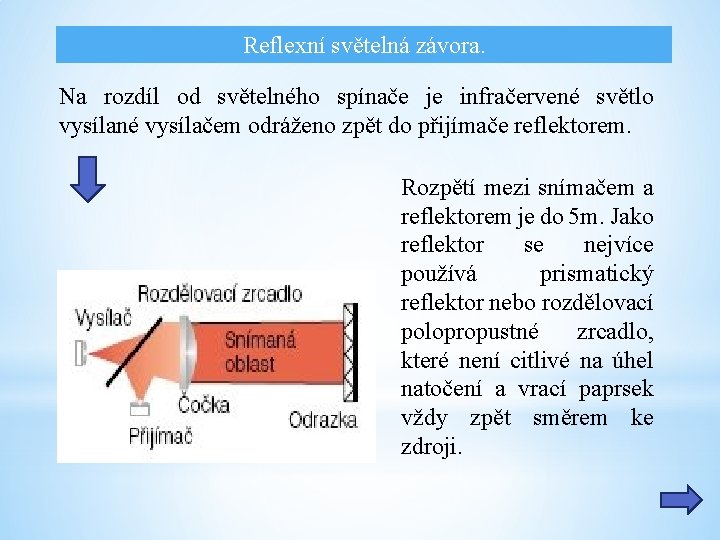

Reflexní světelná závora. Na rozdíl od světelného spínače je infračervené světlo vysílané vysílačem odráženo zpět do přijímače reflektorem. Rozpětí mezi snímačem a reflektorem je do 5 m. Jako reflektor se nejvíce používá prismatický reflektor nebo rozdělovací polopropustné zrcadlo, které není citlivé na úhel natočení a vrací paprsek vždy zpět směrem ke zdroji.

Reflexní světelné závory indikují předměty, které přerušují světelné paprsky mezi snímačem a reflektorem. Vysílač i přijímač pracují se společnou čočkou. Odrazka odráží vysílané světlo zpět na čočku. Reflexní optické závory s autokolimací mají malý kruhový profil paprsku. To má výhodu: tyto snímače nemají mrtvou oblast pro snímání, lépe rozlišují malé předměty a jejich spínací charakteristika je nezávislá na směru přiblížení.

Jednocestné světelné závory se skládají z odděleného vysílače paprsku a přijímače paprsku. Vysílač vysílá světelný paprsek směrem k přijímači. Vzdálenost mezi vysílačem a přijímačem bývá do 20 m.

Jednocestné světelné závory bývají používány k hlídání prostor, vchodů a vjezdů pro motorová vozidla. Jsou rovněž určeny k detekci polohy předmětů, především v potravinářském, chemickém a farmaceutickém průmyslu. Rovněž nacházejí použití ve strojírenském průmyslu, např. na výrobních linkách, manipulátorech a podobných zařízeních.

Otázky k opakování 1. Čím se liší světelné spínače od reflexních světelných závor? Nápověda 2. Jakého dosahu lze dosáhnout • se světelnými spínači, • s reflexními světelnými závorami, Nápověda

Anotace: Tato prezentace slouží k výkladu snímačů fyzikálních veličin. Žáci na základě studia stanoví vlastnosti a funkce jednoduchých obvodů pro systémy EZS. Použité zdroje: Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Janyška Lubomír
