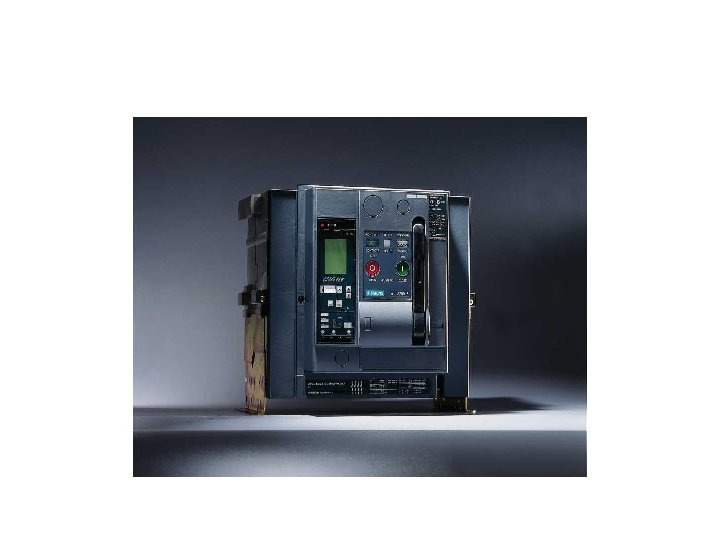

SENTRON WL la nueva generacion de interruptores • Accesorios internos • y externos sencillos

SENTRON WL la nueva generacion de interruptores • Accesorios internos • y externos sencillos • de instalar • Aceesorios iguales para toda la serie • Software para desarrollo • SIMARIS de. Sign • Posibilidades de enclavamiento variadas • (Distribución de la energía segura en procésos críticos • de fabricación) • Soluciones para comunicación • innovativas y administración de la energía • Mecanismo de desplazamiento • innovativo, Sistema de • conectores auxiliares con • técnicade conexión tipo cage clamp

SENTRON WL La Nueva Generacion de Interruptores La familia completa 3 WL 630 A

SENTRON WL La Nueva Generacion de Interruptores La familia completa 3 WL 630 A - 6300 A • una sola linea • 3 Marcos o tamaños • 3 y 4 Polos • Montajes Fijos y Removibles • 3 Capacidades interruptivas N/S/H • 6 unidades de disparo (ETU) electronic trip units • Rating Plug

Tamaños , Corriente nominal, Capacidad Interruptiva Tamaño III Capacidad interruptiva circuit-breaker maxima corriente nominal

Tamaños , Corriente nominal, Capacidad Interruptiva Tamaño III Capacidad interruptiva circuit-breaker maxima corriente nominal In max [A] Icu para 440 V AC [k. A] 6300 5000 H 4000 100 3200 Tamaño II 2500 2000 1600 1250 1000 N S H 55 * 80 100 800 Tamaño I 1600 1250 1000 800 630 * para 2000 A & 2500 A N S 50 65

SENTRON WL bloqueos tipo llave Bloqueo de posicion cerrado Reset Cierre electrico Cierre mecanic

SENTRON WL bloqueos tipo llave Bloqueo de posicion cerrado Reset Cierre electrico Cierre mecanic Desconexion mecanica manivela Bloqueo de posicion cerrado instalacion opcional - en la puerta del tablero en contra del movimiento a la - o en el tablero posicion de desconectado

SENTRON indic. WL contactos principales ador durante instalacion de erosi on del Cont acto

SENTRON indic. WL contactos principales ador durante instalacion de erosi on del Cont acto instalado

fijo SENTRON WL Principales Posibilidades de conexion Removible conexion horizontal front vertical conexion flange

fijo SENTRON WL Principales Posibilidades de conexion Removible conexion horizontal front vertical conexion flange

SENTRON WL unidad de disparo S standard opcional Protection contra Tiempo corto standard opcional

SENTRON WL unidad de disparo S standard opcional Protection contra Tiempo corto standard opcional I G I 2 t I 4 t tsd I 2 t instantaneo corto circuito Ir opening time (s) L Proteccion contra sobrecarga tr Ig Isd tg tsd proteccion falla a tierra standard opcional t I 2 t corriente (A) Ii

WL Tipo MLFB: 3 WL - CB -. . . . Proteccion LSI -

WL Tipo MLFB: 3 WL - CB -. . . . Proteccion LSI - : ETU 25 B L : IR = In x 0, 4 - 1 S : Isd = In x 1, 25 - 12 tsd = 0/M(20 ms)/100/200/300/400 [ms] I : fijo a Ii > 20 x In / max. • • In es flexible utilizando rating plug sensibilidad a perdida de fase ETU - autoprueba posible mientras el interruptor esta cerrado posibilidad de ver la causa de falla con LED indicativo

WL Tipo MLFB: 3 WL - N -. . . . ETU 76 B

WL Tipo MLFB: 3 WL - N -. . . . ETU 76 B - Characteristicas, ETU 76 B adicionales a las unidades ETU 75 B / ETU 55 B B G LSIN(G) pantalla mas grande que la estandard backlight „Sleep Mode“ pantalla de presentacion de la forma de onda Beneficios : • simple para navegar, • incrementar la vida util de la pantalla (modo sleep) • vista de forma de onda : rapida y facil

SENTRON WL Flexibidad y Modularidad Facil montaje Bobina de disparo Bobina de cierre bajo

SENTRON WL Flexibidad y Modularidad Facil montaje Bobina de disparo Bobina de cierre bajo voltaje
