Sensoriamento Remoto Prof Francisco de Assis de Carvalho
- Slides: 46
Sensoriamento Remoto Prof. Francisco de Assis de Carvalho Pinto Laboratório de Projeto de Máquinas e Visão Artificial Departamento de Engenharia Agrícola Universidade Federal de Viçosa
Agricultura de Precisão É fazer a coisa certa, na hora, no local certo, na quantidade certa. . . e com a pessoa certa !
Sensoriamento Remoto n n É o processo de capturar informação sobre alguma coisa sem estar em contato físico com ela Exemplos: n n n Uso dos olhos para detectar luz Ouvir o barulho da buzina Detectar a energia eletromagnética refletida pelos objetos
Sensoriamento Remoto “Disciplina científica que junta os conhecimentos e técnicas usadas para a observação, a análise, a interpretação e a gestão do espaço terrestre usando medidas adquiridas a partir de plataformas aéreas, espaciais, terrestre ou marítimas” (Comitas, 1988)

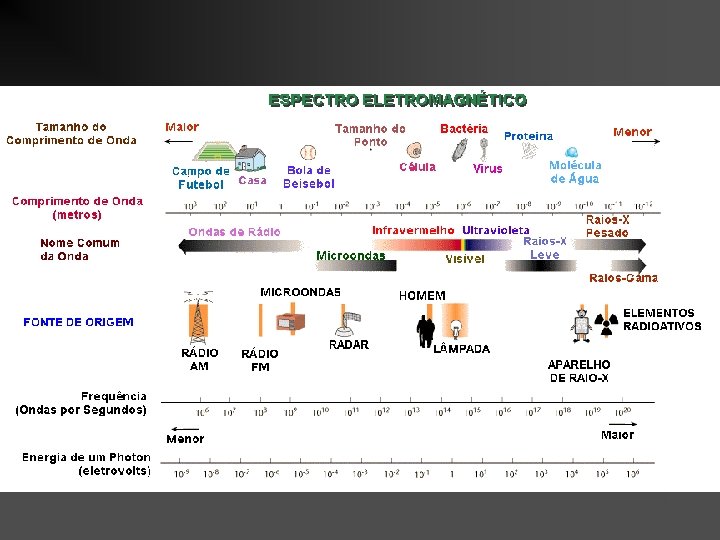

Radiação Eletromagnética (REM)
Radiação Eletromagnética (REM) n n REM pode se deslocar no vácuo, ou seja, não precisa de um material (corda) Todo corpo acima de 0 K emite REM que é caracterizado por um comprimento de onda ( ) e uma frequência (f)
Reflectância Absortância Interação da REM com um Objeto Transmitância
REM do Sol e Terra x Transmitância da Atmosfera
Bandas do EM utilizadas no SR n Banda Ultravioleta: n n n UV longa (0, 01 a 0, 2 m) UV média (0, 2 a 0, 3 m) UV próxima (0, 3 a 0, 4 m) A atmosfera bloqueia abaixo de 0, 3 m ! Somente UV próxima está disponível para SR !
Bandas do EM utilizadas no SR n Banda Visível ou Espectro Visível (0, 4 a 0, 7 m)
Bandas do EM utilizadas no SR n Bandas do Infravermelho: n n n IV próximo (0, 7 a 1, 5 m) IV médio (1, 5 a 5, 6 m) IV longo (5, 6 a 1. 000 m) OU n n IV refletido (0, 7 a 3 m) IV emitido ou termal (3 a 1. 000 m)
Bandas do EM utilizadas no SR n Banda de Microondas (0, 1 a 1 m)
Assinatura Espectral n n É a característica de refletância de um objeto para cada comprimento de onda É a assinatura espectral do objeto que permite a sua identificação, sua localização, sua caracterização e sua diferenciação de outros objetos
Assinatura Espectral
Interação Folha-REM
Interação Folha-REM n n 28% da REM absorvida pelas folhas são para realizar fotossíntese As propriedades ópticas da folha depende: n n n Qualidade e intensidade da REM Espécie Espessura e estrutura foliar Teor de clorofila e caroteno Teor de matéria seca por unidade de área
Interação Folha-REM n A REM que atinge a folha é refletida, transmitida ou absorvida, e isto depende de: n n n Comprimento de onda ngulo de incidência Textura, propriedade ópticas e bioquímicas das folhas
Interação Folha-REM n Para SR, três bandas do EM são importantes: n n n Visível IV próximo IV médio
Visível
IV Próximo n A estrutura interna da folha é o fator predominante para controlar a reposta espectral ao IV próximo n n n Distribuição e arranjo dos espaços com ar Tamanho e forma das células Alta reflectância e transmitância % absorvida é mínima Resposta do dossel é diferente de uma folha isolada
IV Médio n n n Baixa reflectância Alta absorção pela H 2 O(2. 660, 2. 730 e 6. 270 nm) Média absorção pela H 2 O (1. 200, 1. 450, 1. 940 e 2. 500 nm)
Níveis de Coleta de Dados n Terrestre n n Suborbital n n Radiômetros e Espectroradiômetro Câmeras, radiômetros hiperespectrais, “scanners” e radares (aerotransportados) Orbital n Câmeras, “scanners” e radares (imageadores nos satélites)
Radiômetro e Espectroradiômetro
Câmeras Digitais Multiespectrais
“Scanner” – Sensores Imageadores Elétrico-Mecânico-Ópticos n São radiômetros dotados de um sistema de varredura para produzir imagens
Resolução Espectral n Refere-se a largura da banda espectral na qual a imagem é adquirida
Resolução Espectral Imagem Pancromática Imagem da Banda Vermelha
Resolução Espacial n É a menor separação de dois objetos que se pode medir na imagem
Resolução Temporal n É a freqüência que um determinado sensor pode adquirir imagem de uma área particular (Revisita) n n LANDSAT – 16 dias CBERS – 26 (nadir), 3 dias ( 32 o) SPOT – 26 (nadir), 3 dias ( 32 o) Aeronave ? !
Resolução Radiométrica n Define o número de níveis que o sensor dividiu o sinal n n 1 bits (2 níveis) 4 bits (16 níveis) 8 bits (256 níveis) 24 bits (16. 777. 216 níveis)
Satélites de Observação da Terra n Sistemas de sensores passivos n n n Landsat CBERS SPOT IKONOS Quick. Bird Média Resolução Espacial Alta Resolução Espacial
CBERS CHINESE-BRAZILIAN EARTH RESOURCES SATELLITE (1999)
CBERS

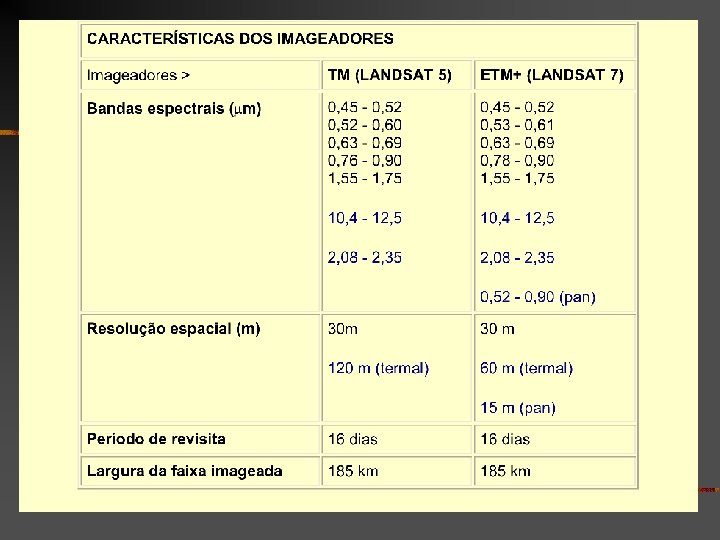

LANDSAT
SPOT PROBATOIRE DE L’OBSERVATION DE LA TERRE
SPOT 4 SPOT 5 – Pan – 5, 0 m (2002)
Quick. Bird (2001)
Quick. Bird
IKONOS (1999)
IKONOS 2

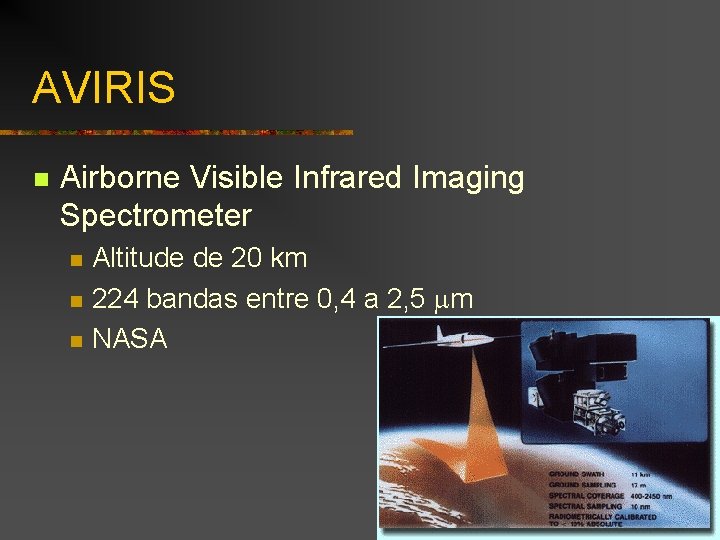

AVIRIS n Airborne Visible Infrared Imaging Spectrometer n n n Altitude de 20 km 224 bandas entre 0, 4 a 2, 5 m NASA
AVIRIS
Na internet tem muita informação em SR. . . mas cuidado ! Enfermeira, acesse a internet, vá até www. cirurgia. com e clique no ícone “O que fazer quando você está totalmente perdido”.
PERGUNTAS ? Vai perguntar ou vai continuar calado ?
