Sensor Ultrasonik ROBOTIKA DASAR Pendahuluan Sensor ultrasonik adalah

Sensor Ultrasonik ROBOTIKA DASAR

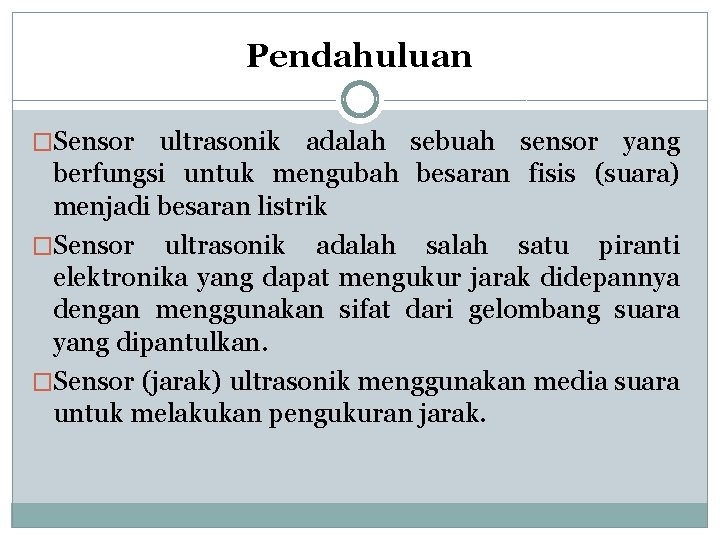

Pendahuluan �Sensor ultrasonik adalah sebuah sensor yang berfungsi untuk mengubah besaran fisis (suara) menjadi besaran listrik �Sensor ultrasonik adalah satu piranti elektronika yang dapat mengukur jarak didepannya dengan menggunakan sifat dari gelombang suara yang dipantulkan. �Sensor (jarak) ultrasonik menggunakan media suara untuk melakukan pengukuran jarak.

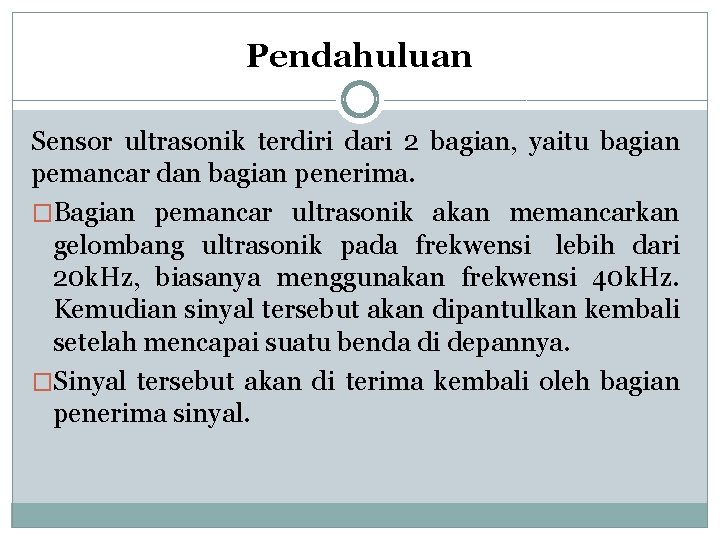

Pendahuluan Sensor ultrasonik terdiri dari 2 bagian, yaitu bagian pemancar dan bagian penerima. �Bagian pemancar ultrasonik akan memancarkan gelombang ultrasonik pada frekwensi lebih dari 20 k. Hz, biasanya menggunakan frekwensi 40 k. Hz. Kemudian sinyal tersebut akan dipantulkan kembali setelah mencapai suatu benda di depannya. �Sinyal tersebut akan di terima kembali oleh bagian penerima sinyal.

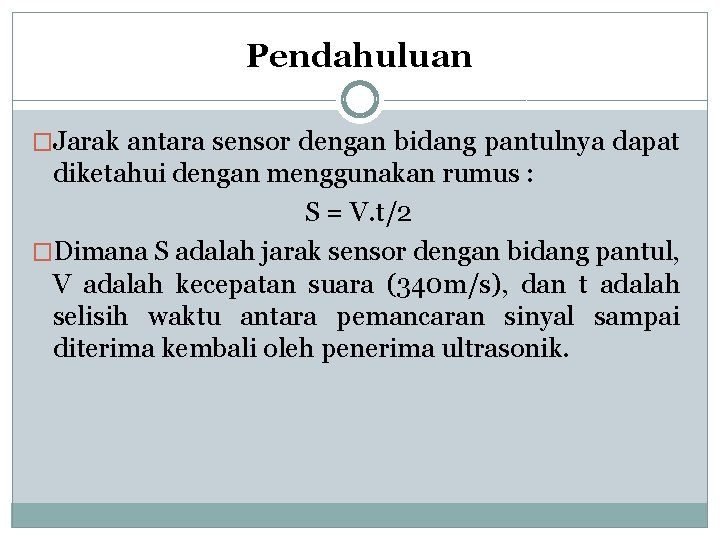

Pendahuluan �Jarak antara sensor dengan bidang pantulnya dapat diketahui dengan menggunakan rumus : S = V. t/2 �Dimana S adalah jarak sensor dengan bidang pantul, V adalah kecepatan suara (340 m/s), dan t adalah selisih waktu antara pemancaran sinyal sampai diterima kembali oleh penerima ultrasonik.

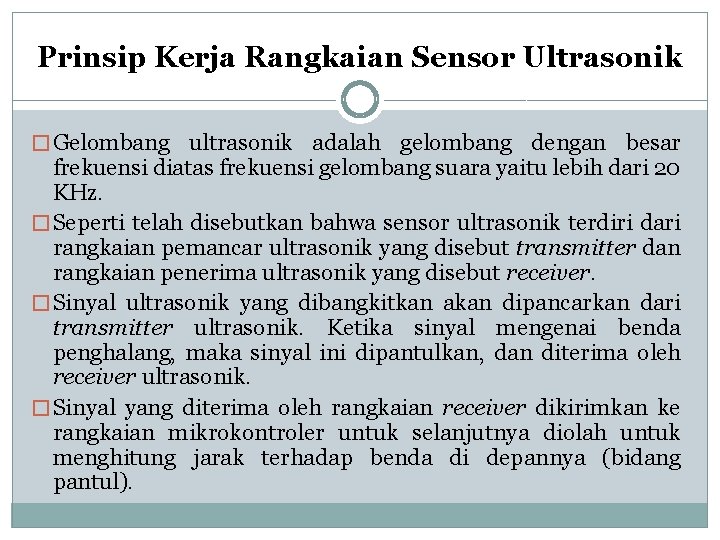

Prinsip Kerja Rangkaian Sensor Ultrasonik � Gelombang ultrasonik adalah gelombang dengan besar frekuensi diatas frekuensi gelombang suara yaitu lebih dari 20 KHz. � Seperti telah disebutkan bahwa sensor ultrasonik terdiri dari rangkaian pemancar ultrasonik yang disebut transmitter dan rangkaian penerima ultrasonik yang disebut receiver. � Sinyal ultrasonik yang dibangkitkan akan dipancarkan dari transmitter ultrasonik. Ketika sinyal mengenai benda penghalang, maka sinyal ini dipantulkan, dan diterima oleh receiver ultrasonik. � Sinyal yang diterima oleh rangkaian receiver dikirimkan ke rangkaian mikrokontroler untuk selanjutnya diolah untuk menghitung jarak terhadap benda di depannya (bidang pantul).

Prinsip Kerja Rangkaian Sensor Ultrasonik Prinsip kerja dari sensor ultrasonik dapat ditunjukkan dalam gambar dibawah ini :

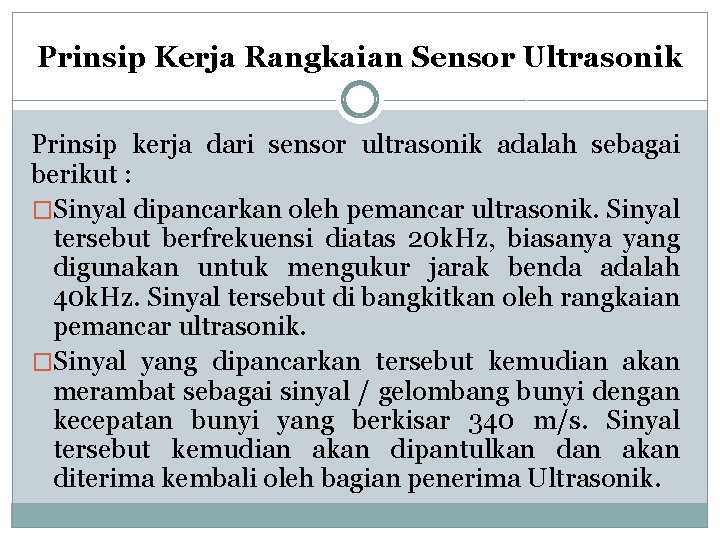

Prinsip Kerja Rangkaian Sensor Ultrasonik Prinsip kerja dari sensor ultrasonik adalah sebagai berikut : �Sinyal dipancarkan oleh pemancar ultrasonik. Sinyal tersebut berfrekuensi diatas 20 k. Hz, biasanya yang digunakan untuk mengukur jarak benda adalah 40 k. Hz. Sinyal tersebut di bangkitkan oleh rangkaian pemancar ultrasonik. �Sinyal yang dipancarkan tersebut kemudian akan merambat sebagai sinyal / gelombang bunyi dengan kecepatan bunyi yang berkisar 340 m/s. Sinyal tersebut kemudian akan dipantulkan dan akan diterima kembali oleh bagian penerima Ultrasonik.

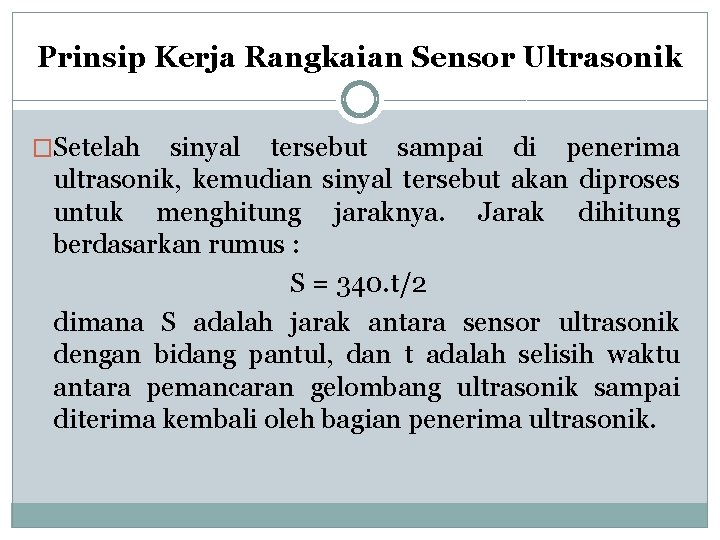

Prinsip Kerja Rangkaian Sensor Ultrasonik �Setelah sinyal tersebut sampai di penerima ultrasonik, kemudian sinyal tersebut akan diproses untuk menghitung jaraknya. Jarak dihitung berdasarkan rumus : S = 340. t/2 dimana S adalah jarak antara sensor ultrasonik dengan bidang pantul, dan t adalah selisih waktu antara pemancaran gelombang ultrasonik sampai diterima kembali oleh bagian penerima ultrasonik.

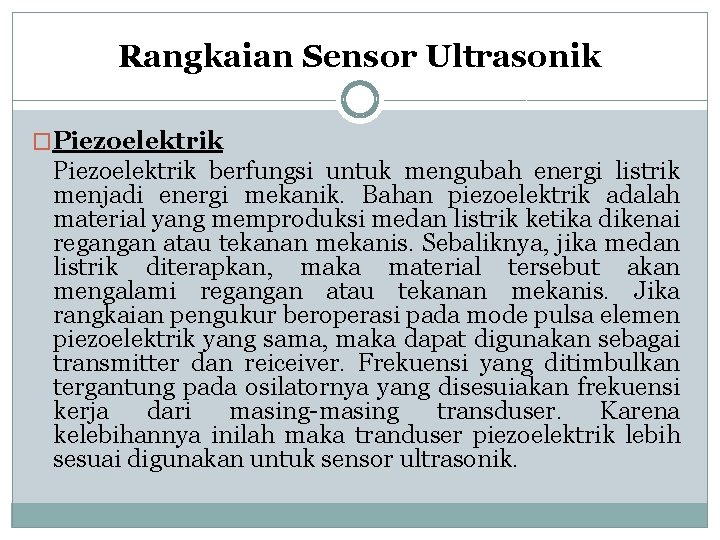

Rangkaian Sensor Ultrasonik �Piezoelektrik berfungsi untuk mengubah energi listrik menjadi energi mekanik. Bahan piezoelektrik adalah material yang memproduksi medan listrik ketika dikenai regangan atau tekanan mekanis. Sebaliknya, jika medan listrik diterapkan, maka material tersebut akan mengalami regangan atau tekanan mekanis. Jika rangkaian pengukur beroperasi pada mode pulsa elemen piezoelektrik yang sama, maka dapat digunakan sebagai transmitter dan reiceiver. Frekuensi yang ditimbulkan tergantung pada osilatornya yang disesuiakan frekuensi kerja dari masing-masing transduser. Karena kelebihannya inilah maka tranduser piezoelektrik lebih sesuai digunakan untuk sensor ultrasonik.

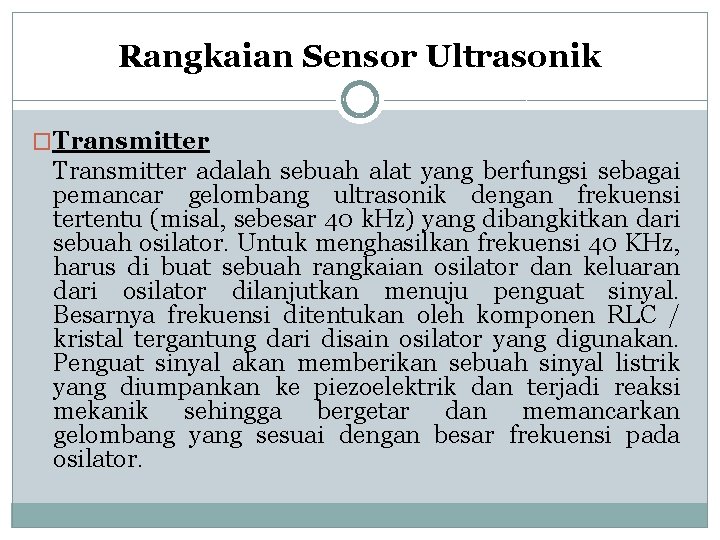

Rangkaian Sensor Ultrasonik �Transmitter adalah sebuah alat yang berfungsi sebagai pemancar gelombang ultrasonik dengan frekuensi tertentu (misal, sebesar 40 k. Hz) yang dibangkitkan dari sebuah osilator. Untuk menghasilkan frekuensi 40 KHz, harus di buat sebuah rangkaian osilator dan keluaran dari osilator dilanjutkan menuju penguat sinyal. Besarnya frekuensi ditentukan oleh komponen RLC / kristal tergantung dari disain osilator yang digunakan. Penguat sinyal akan memberikan sebuah sinyal listrik yang diumpankan ke piezoelektrik dan terjadi reaksi mekanik sehingga bergetar dan memancarkan gelombang yang sesuai dengan besar frekuensi pada osilator.

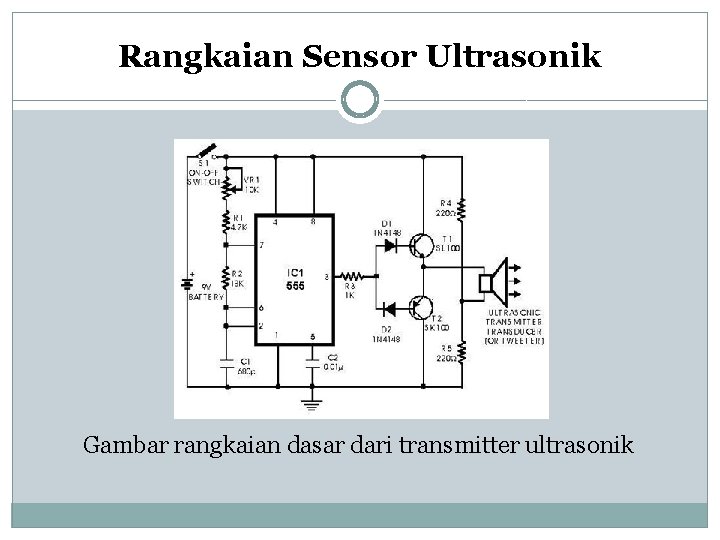

Rangkaian Sensor Ultrasonik Gambar rangkaian dasar dari transmitter ultrasonik

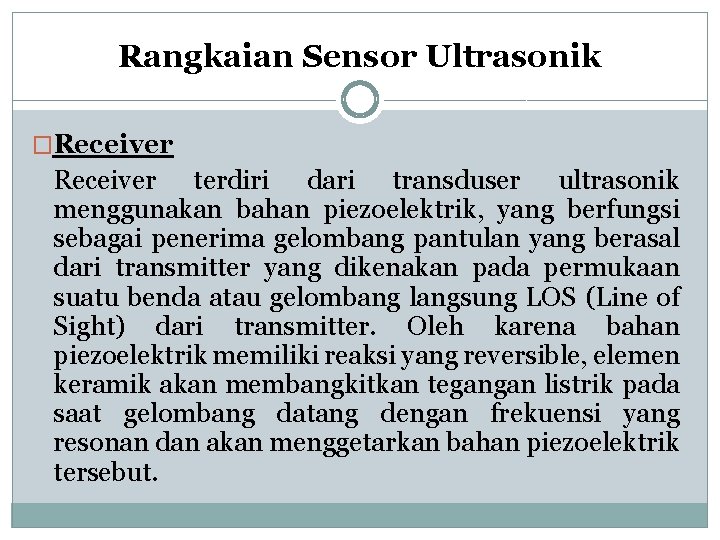

Rangkaian Sensor Ultrasonik �Receiver terdiri dari transduser ultrasonik menggunakan bahan piezoelektrik, yang berfungsi sebagai penerima gelombang pantulan yang berasal dari transmitter yang dikenakan pada permukaan suatu benda atau gelombang langsung LOS (Line of Sight) dari transmitter. Oleh karena bahan piezoelektrik memiliki reaksi yang reversible, elemen keramik akan membangkitkan tegangan listrik pada saat gelombang datang dengan frekuensi yang resonan dan akan menggetarkan bahan piezoelektrik tersebut.

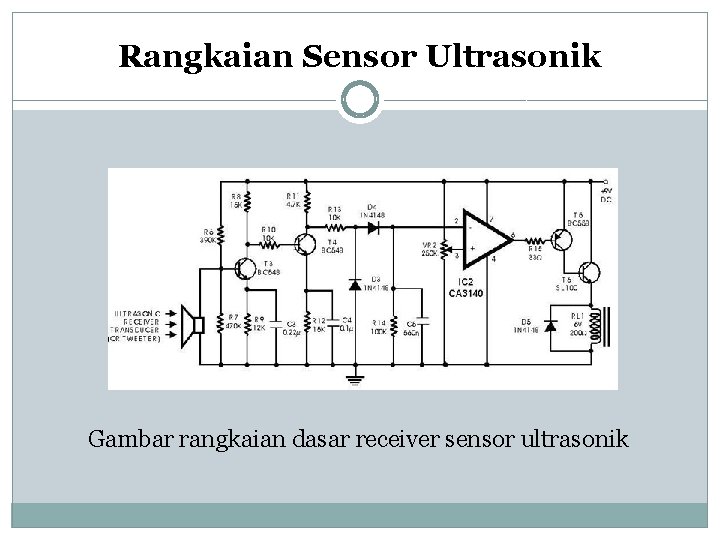

Rangkaian Sensor Ultrasonik Gambar rangkaian dasar receiver sensor ultrasonik

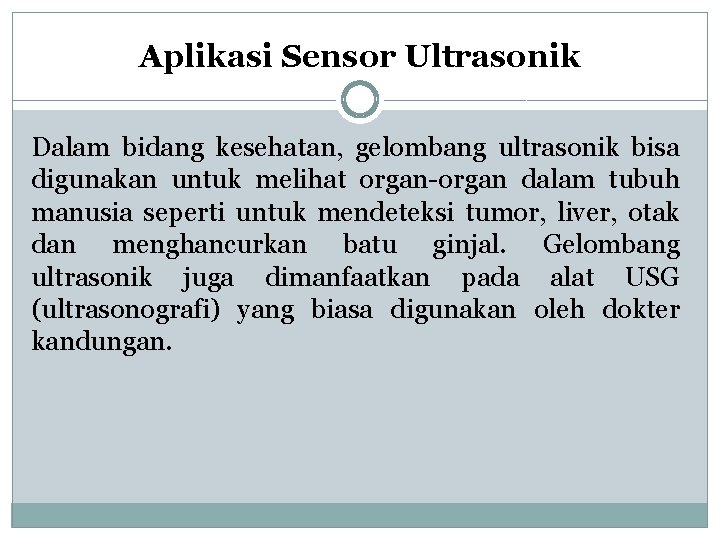

Aplikasi Sensor Ultrasonik Dalam bidang kesehatan, gelombang ultrasonik bisa digunakan untuk melihat organ-organ dalam tubuh manusia seperti untuk mendeteksi tumor, liver, otak dan menghancurkan batu ginjal. Gelombang ultrasonik juga dimanfaatkan pada alat USG (ultrasonografi) yang biasa digunakan oleh dokter kandungan.

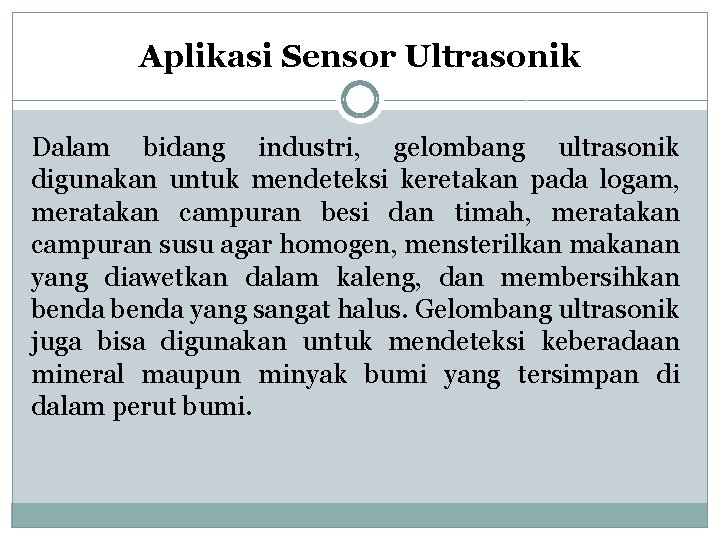

Aplikasi Sensor Ultrasonik Dalam bidang industri, gelombang ultrasonik digunakan untuk mendeteksi keretakan pada logam, meratakan campuran besi dan timah, meratakan campuran susu agar homogen, mensterilkan makanan yang diawetkan dalam kaleng, dan membersihkan benda yang sangat halus. Gelombang ultrasonik juga bisa digunakan untuk mendeteksi keberadaan mineral maupun minyak bumi yang tersimpan di dalam perut bumi.

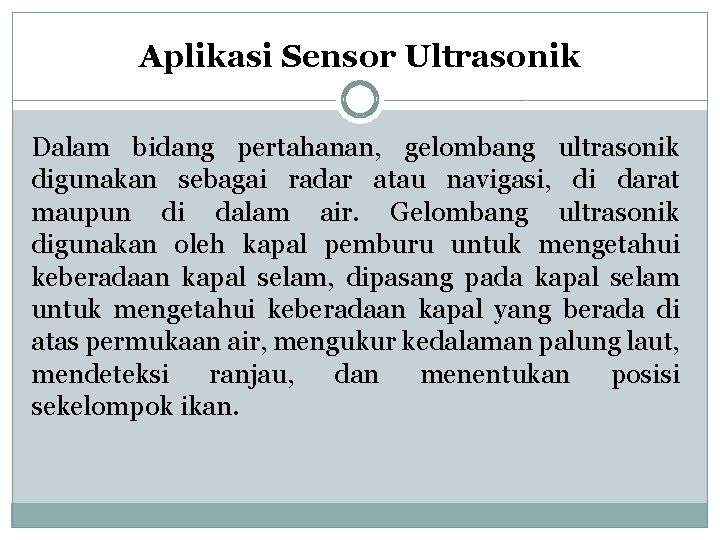

Aplikasi Sensor Ultrasonik Dalam bidang pertahanan, gelombang ultrasonik digunakan sebagai radar atau navigasi, di darat maupun di dalam air. Gelombang ultrasonik digunakan oleh kapal pemburu untuk mengetahui keberadaan kapal selam, dipasang pada kapal selam untuk mengetahui keberadaan kapal yang berada di atas permukaan air, mengukur kedalaman palung laut, mendeteksi ranjau, dan menentukan posisi sekelompok ikan.
