POSITION SENSOR

PENGERTIAN

Sensor ini melaporkan posisi suatu benda dengan mengacu pada rujukan tertentu. Pengukuran posisi dapat dilakukan dengan cara analog dan digital. Untuk pergeseran yang tidak terlalu jauh pengukuran dapat dilakukan menggunakan cara analog, sedangkan untuk jarak pergeseran yang lebih panjang lebih baik digunakan cara digital. .

RANGKAIAN

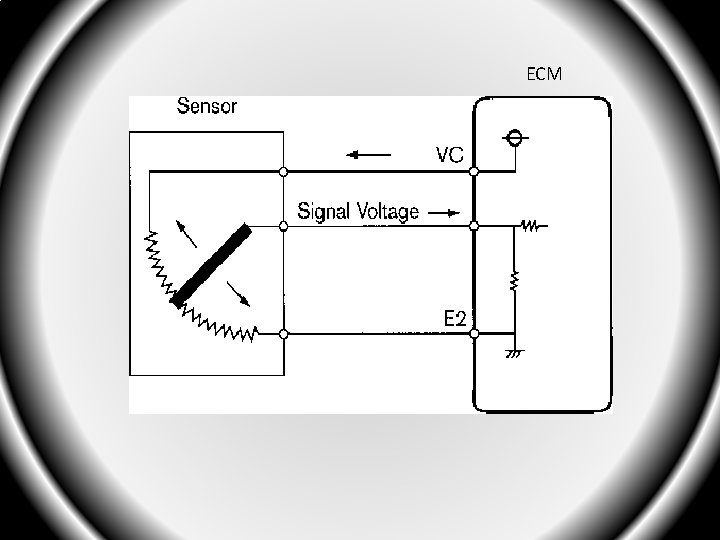

ECM

Sebuah wiper arm dalam sensor mekanis yang terhubung kebagian benda bergerak, seperti Variabel resistor. Wiper arm berhubungan dengan Variabel resistor, sebagai bagian yang bergerak pada resistor, perubahan tegangan merupakan sinyal output. Pada titik kontak tegangan yang tersedia merupakan tegangan sinyal dan ini menunjukkan posisi. Semakin dekat wiper arm untuk sampai pada tegangan VC, output tegangan sinyal akan lebih tinggi.

Dari tegangan tersebut, ECM dapat menentukan posisi suatu komponen. Jika tidak adanya gerak dari pada wiper arm maka tidak dihasilkannya resistansi maupun tegangan, dan input dari sensor ini juga tidak dihasilkan, karena input dari sensor ini dipicu oleh sensor mekanis.

Prinsip Fisis Penginderaan

Prinsip fisis penginderaan yang digunakan sebagai dasar kerja sensor adalah menggunakan prinsip fisis penginderaan dari Hall Effect( efek hall). Dapat diketahui sebagaimana efek hall ini digunakan untuk mendeteksi medan magnet, posisi, dan perpindahan objek.

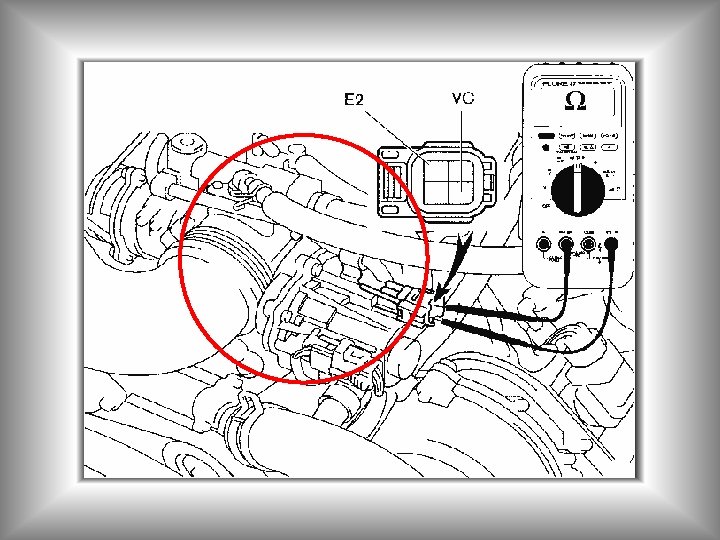

GRAFIK NAIKNYA NILAI RESISTANSI DENGAN NAIKNYA TEGANGAN SETARA DENGAN PEMBUKAAN THROTTLE

NILAI RESISTOR O PEMBUKAAN THROTTLE % Pemb. Throttle V Nilai Resistor O

PENGAPLIKASIANNYA

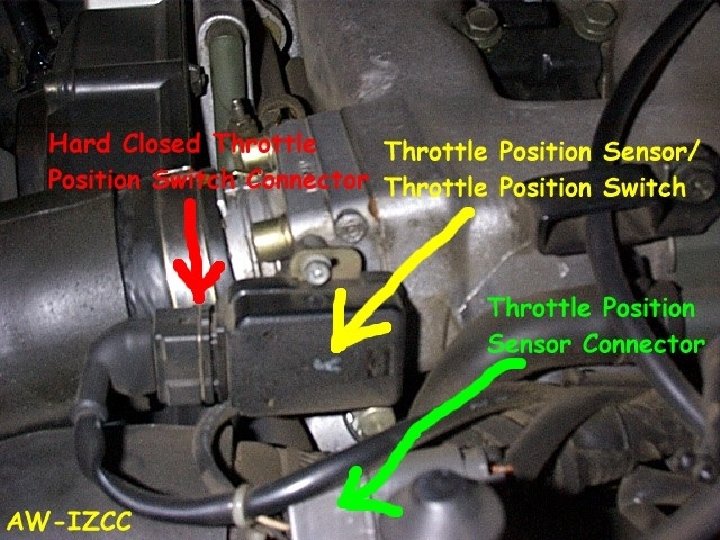

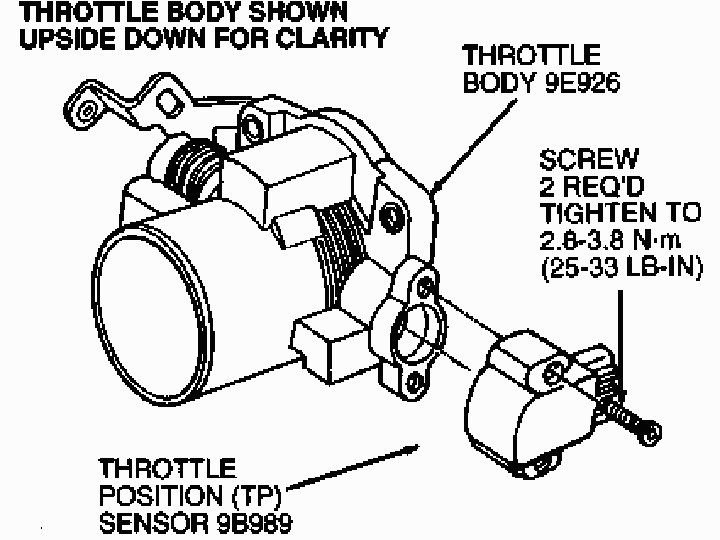

Pengaplikasianya pada sebuah posisi throttle sensor Sebuah throttle position sensor (TPS) adalah sensor yang digunakan untuk memantau posisi dari throttle dalam mesin pembakaran internal, dapat dikatakan juga terdapat pada sistem injeksi . Sensor ini biasanya terletak pada kupu-kupu spindle sehingga langsung dapat memantau posisi throttle bentuk yang lebih canggih dari sensor juga digunakan, misalnya sebuah CTPS (closed throttle position sensor ) dapat digunakan untuk menunjukkan bahwa throttle adalah benar-benar tertutup .

Jadi, dapat disimpulkan bahwa sensor posisi akan bekerja apabila adanya sebuah gerakan dari suatu komponen, misalnya seperti throttle . Ketika throttle mulai bergerak maka dapat memicu adanya nilai resistansi (O), meningkatnya resistansi ini juga meningkatkan tegangan (V), selanjutnya dari resistansi dan tegangan yang dihasilkan kemudian menjadi sinyal pada ECM, sehingga dari hal tersebut ECM dapat menentukan posisi dari suatu komponen.
