SENSIBILISATION A LA PREVENTION DES RISQUES ELECTRIQUES O

SENSIBILISATION A LA PREVENTION DES RISQUES ELECTRIQUES O. Godin

SOMMAIRE Ø Ø Ø Cadre réglementaire. Statistiques d’accidents. Les risques du courant électrique. Conduite en cas d’accident. Locaux d’accès réservés aux électriciens. Habilitation. Rôle de chacun. Analyse de risques. Prévention. Nouveau référentiel. Application en mesurages Questions – Réponses. O. Godin

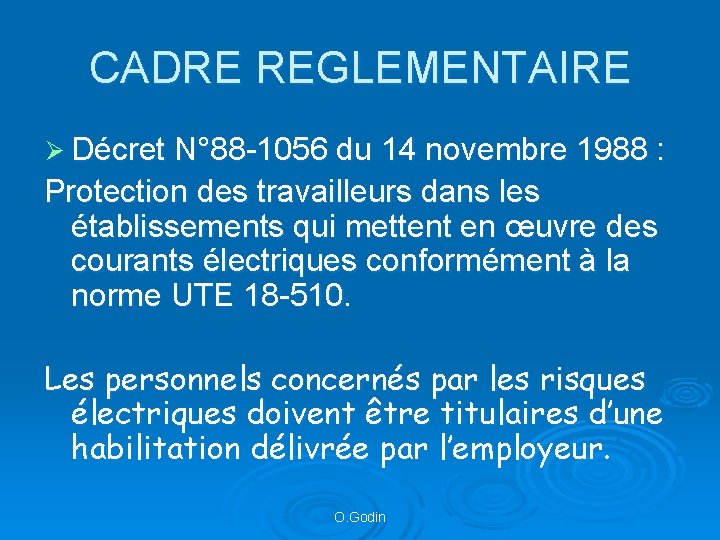

CADRE REGLEMENTAIRE Ø Décret N° 88 -1056 du 14 novembre 1988 : Protection des travailleurs dans les établissements qui mettent en œuvre des courants électriques conformément à la norme UTE 18 -510. Les personnels concernés par les risques électriques doivent être titulaires d’une habilitation délivrée par l’employeur. O. Godin

CADRE REGLEMENTAIRE Ø Loi N° 91 -1 (J. O. du 5 janvier 1991) Article 30 : - La loi modifie le code du travail notamment dans ses articles L 231 -1 et soumet les établissements d’enseignements – tous – au code du travail et notamment aux implications du décret du 14/11/1988. O. Godin

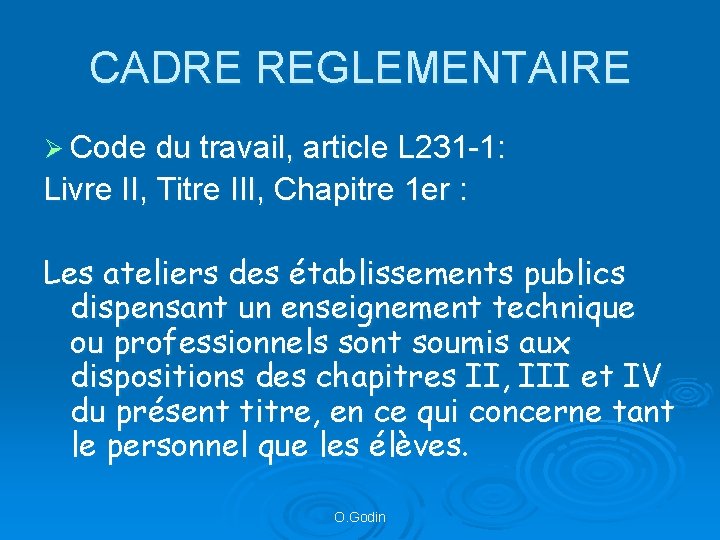

CADRE REGLEMENTAIRE Ø Code du travail, article L 231 -1: Livre II, Titre III, Chapitre 1 er : Les ateliers des établissements publics dispensant un enseignement technique ou professionnels sont soumis aux dispositions des chapitres II, III et IV du présent titre, en ce qui concerne tant le personnel que les élèves. O. Godin

CADRE REGLEMENTAIRE Ø Accord national (B. O. N° 37 du 4/11/95) Entre le ministère de l’éducation nationale, l’institut national de la recherche et de sécurité et la caisse nationale de l’assurance maladie. Instauration du plan de formation des enseignants. O. Godin

CADRE REGLEMENTAIRE Ø Note de service du 7/02/06 : Se substitue à la note de service du N° 2000 -210 du 22/11/2000 : Mise en place du nouveau référentiel de formation à la prévention des risques d’origine électrique. O. Godin

O. Godin

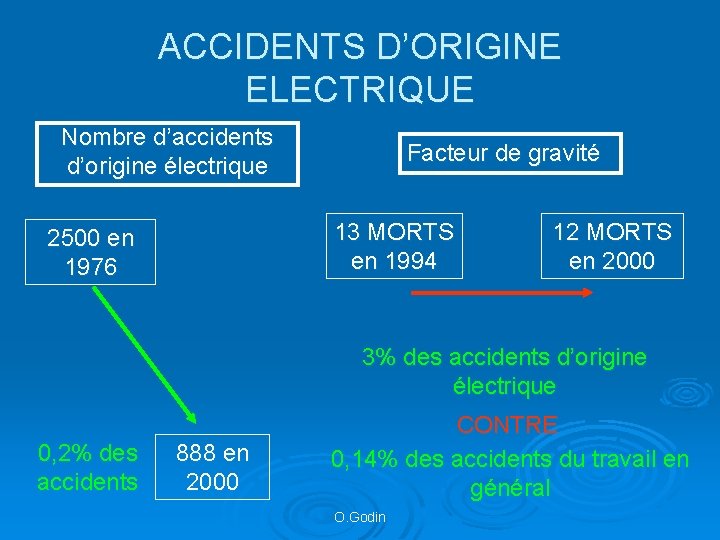

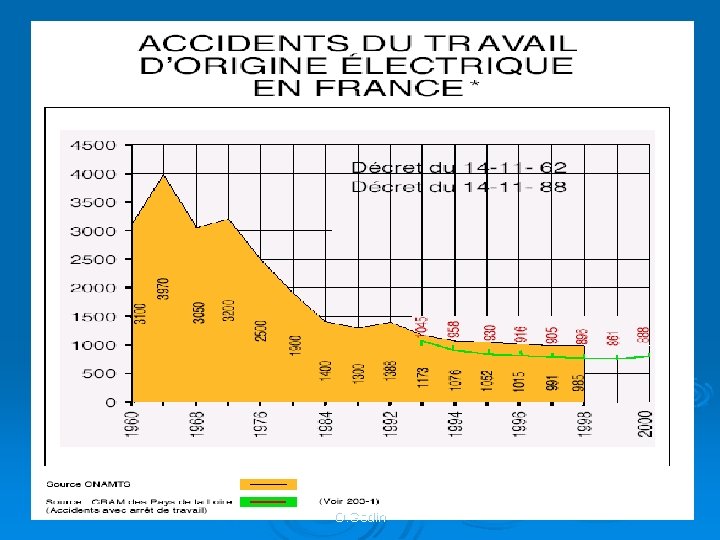

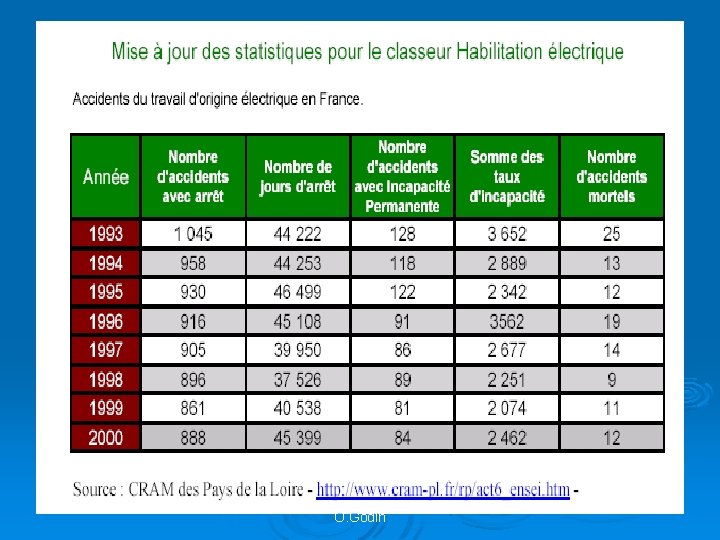

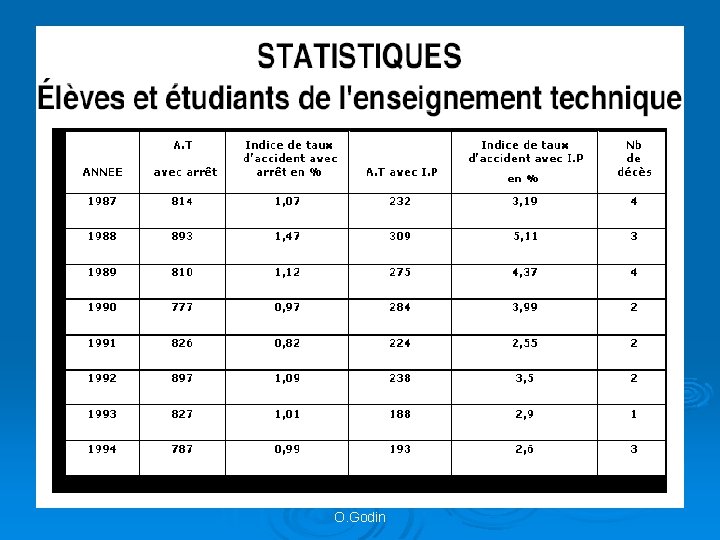

ACCIDENTS D’ORIGINE ELECTRIQUE Nombre d’accidents d’origine électrique Facteur de gravité 13 MORTS en 1994 2500 en 1976 12 MORTS en 2000 3% des accidents d’origine électrique 0, 2% des accidents 888 en 2000 CONTRE 0, 14% des accidents du travail en général O. Godin

O. Godin

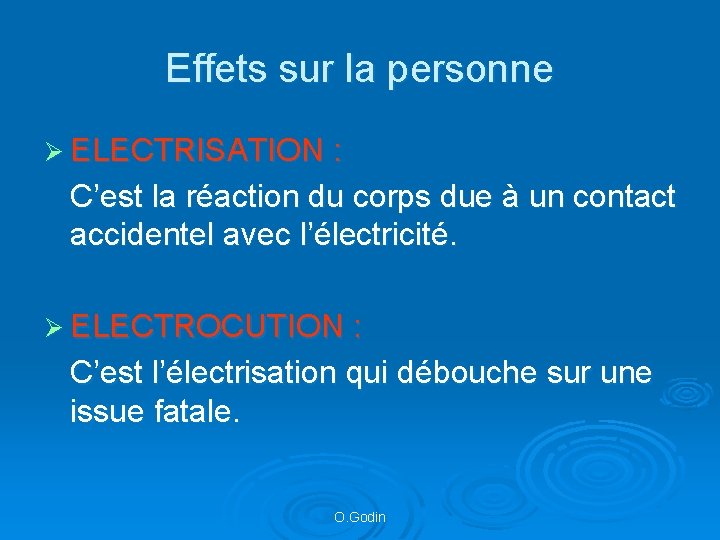

Effets sur la personne Ø ELECTRISATION : C’est la réaction du corps due à un contact accidentel avec l’électricité. Ø ELECTROCUTION : C’est l’électrisation qui débouche sur une issue fatale. O. Godin

Effets sur la personne Ø L’électrisation - contraction, asphyxie, fibrillation Ø Brûlures de contacts et internes - sur la peau et les tissus Ø Brûlures thermiques - arc électrique, projections Ø Incendie, explosion O. Godin

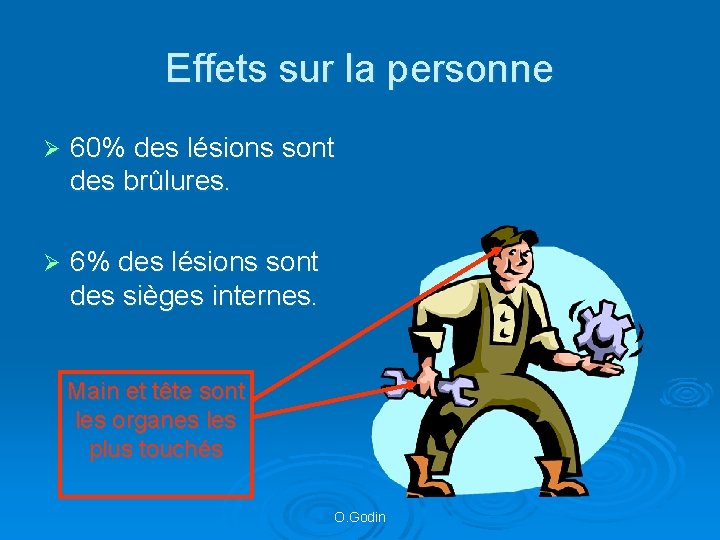

Effets sur la personne Ø 60% des lésions sont des brûlures. Ø 6% des lésions sont des sièges internes. Main et tête sont les organes les plus touchés O. Godin

Rôle de l’intensité Ø Muscles moteurs (contrôlés par le cerveau) - Plus de contrôle. - Contractions violentes. - Non lâcher des pièces. Ø Muscles autoréflexes (cage thoracique et cœur) - Asphyxie respiratoire due à : ◦ Muscles thoraciques et tétanisation. ◦ Fonctionnement aléatoire du cervelet. - Fibrillation ventriculaire. - Arrêt circulatoire. O. Godin

O. Godin

Effets du courant alternatif (cas particuliers) Ø L’impédance de la peau est inversement proportionnelle à la fréquence. - Elle devient négligeable et donc il ne reste que l’impédance interne…. aviation (400 Hz) soudage (de 100 à 450 Hz) électronique de puissance (quelques KHz) O. Godin

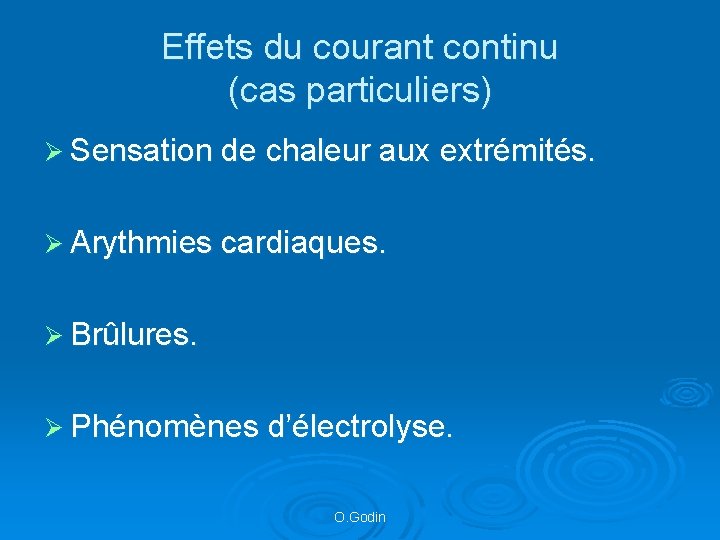

Effets du courant continu (cas particuliers) Ø Sensation de chaleur aux extrémités. Ø Arythmies cardiaques. Ø Brûlures. Ø Phénomènes d’électrolyse. O. Godin

Impédance du corps humain Impédance de contact Impédance interne des tissus O. Godin Impédance de contact

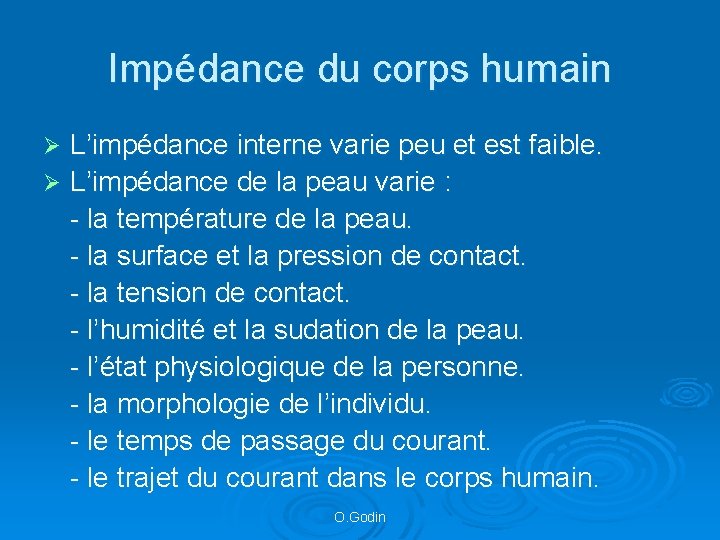

Impédance du corps humain L’impédance interne varie peu et est faible. Ø L’impédance de la peau varie : - la température de la peau. - la surface et la pression de contact. - la tension de contact. - l’humidité et la sudation de la peau. - l’état physiologique de la personne. - la morphologie de l’individu. - le temps de passage du courant. - le trajet du courant dans le corps humain. Ø O. Godin

O. Godin

Récapitulatif des effets du courant Effet d’électrisation Effet thermique Picotements brûlures Réactions brutales Seuil de non lâcher Paralysie respiratoire Asphyxie respiratoire Mort : électrocution Electro Par arc Par contact 3300°C Conducteur échauffé par le passage du courant thermique Energie dissipée par le passage du courant dans le corps O. Godin Les brûlures se font par contact avec le corps Contact avec la peau

CAS DU COURT-CIRCUIT Court-circuit Arc électrique Courant de court-circuit important Chaleur intense 3300°C Rayon ultraviolets et infrarouges Dégagement de gaz toxiques Brûlures graves Opacification du cristallin et brûlure Asphyxie et perte de connaissance O. Godin

O. Godin

Protection contre les contacts directs O. Godin

O. Godin

Protection contre les contacts indirects O. Godin

CLASSE DE MATERIEL Classe 1 Classe 2 Classe 3 Matériel ayant une isolation principale, dont les parties métalliques doivent être reliées à la terre. Matériel dont les parties accessibles sont séparées des parties actives par une double isolation. Les parties métalliques (si elles sont accessibles) ne sont pas reliées au conducteur de protection Matériel prévu pour être alimenté en TBTS O. Godin

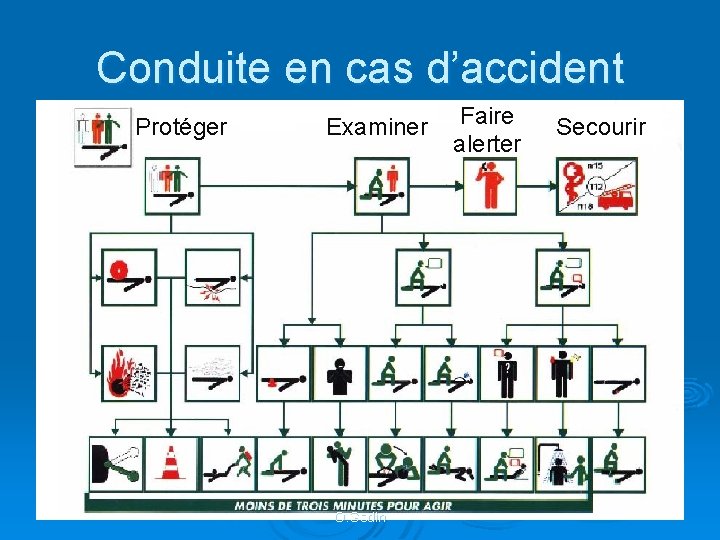

Conduite en cas d’accident Protéger Examiner O. Godin Faire alerter Secourir

Local d’accès réservé aux électriciens Volume ordinairement enfermé dans une enceinte quelconque (armoire, maçonnerie, clôture) et pouvant contenir des pièces nues sous tension dont le degré de protection est inférieur à l’indice IP 2 X en B. T. (NF C 15 -100) (NF EN 60529 Juin 2000) O. Godin

INDICE DE PROTECTION O. Godin

Local d’accès réservé aux électriciens Le chef d'établissement doit désigner ces locaux ou emplacements de travail et les délimiter clairement. Leurs accès ne sont autorisés qu'aux personnes averties des risques électriques ou aux personnes placées sous la surveillance d'une personne désignée à cet effet. O. Godin

ZONES D’ENVIRONNEMENT O. Godin

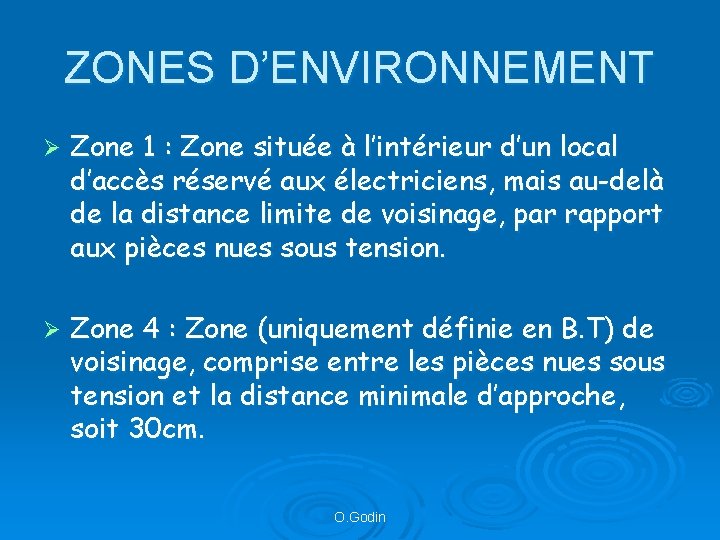

ZONES D’ENVIRONNEMENT Ø Zone 1 : Zone située à l’intérieur d’un local d’accès réservé aux électriciens, mais au-delà de la distance limite de voisinage, par rapport aux pièces nues sous tension. Ø Zone 4 : Zone (uniquement définie en B. T) de voisinage, comprise entre les pièces nues sous tension et la distance minimale d’approche, soit 30 cm. O. Godin

Règles à respecter (UTE C 18 -510) Zone 1 : Le personnel doit être désigné par l'employeur et être : • soit habilité pour le domaine de tension ; • soit non habilité ou titulaire d'une habilitation non adaptée au domaine de tension et, dans ce cas, il doit : – recevoir une consigne écrite ou verbale, – être surveillé en permanence par une personne habilitée et désignée à cet effet, sauf si la limite de voisinage est matérialisée. Ø O. Godin

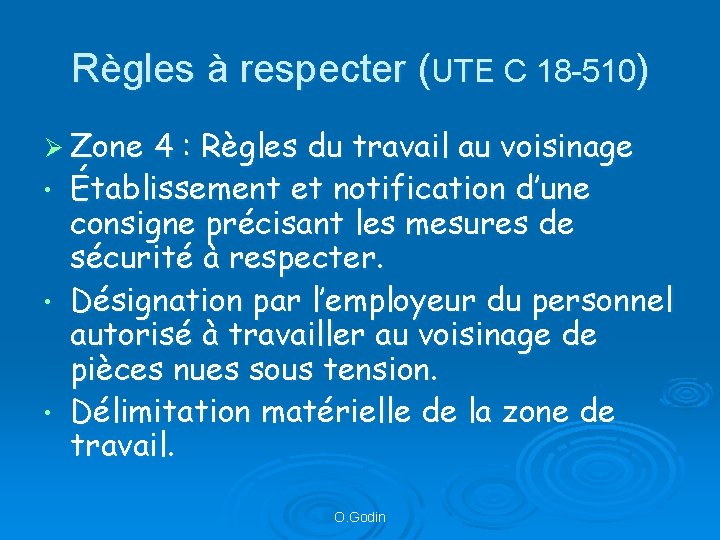

Règles à respecter (UTE C 18 -510) Ø Zone • • • 4 : Règles du travail au voisinage Établissement et notification d’une consigne précisant les mesures de sécurité à respecter. Désignation par l’employeur du personnel autorisé à travailler au voisinage de pièces nues sous tension. Délimitation matérielle de la zone de travail. O. Godin

HABILITATION C’est la reconnaissance, par son employeur, de la capacité d’une personne à accomplir en sécurité les tâches fixées. O. Godin

Conditions d’habilitation Avoir reçu une formation relative à la prévention des risques électriques. Ø Posséder les aptitudes nécessaires à l’accomplissement des tâches visées par le titre d’habilitation. Ø Présenter un comportement compatible avec la bonne exécution des opérations qui peuvent lui être confiées. Ø (UTE C 18 -510) O. Godin

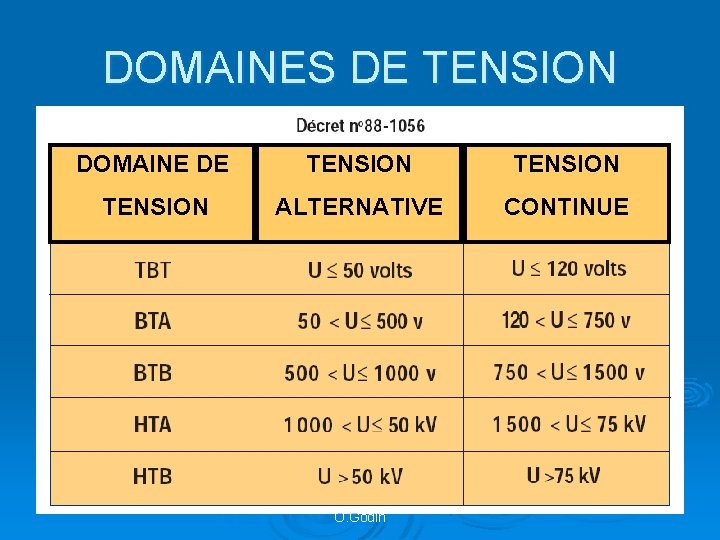

DOMAINES DE TENSION DOMAINE DE TENSION ALTERNATIVE CONTINUE O. Godin

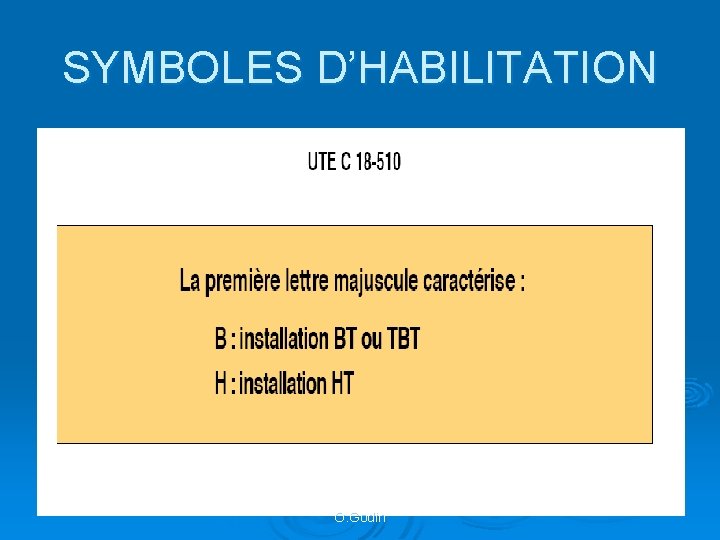

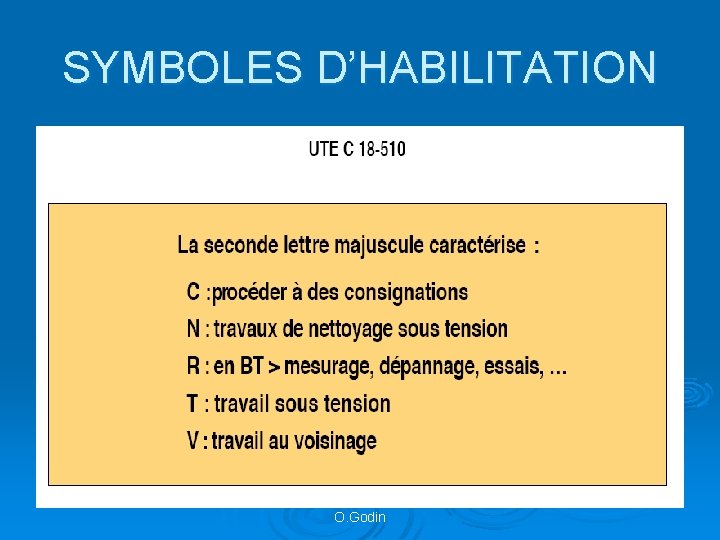

SYMBOLES D’HABILITATION O. Godin

EXEMPLES D’HABILITATION O. Godin

RÔLE DE CHACUN O. Godin

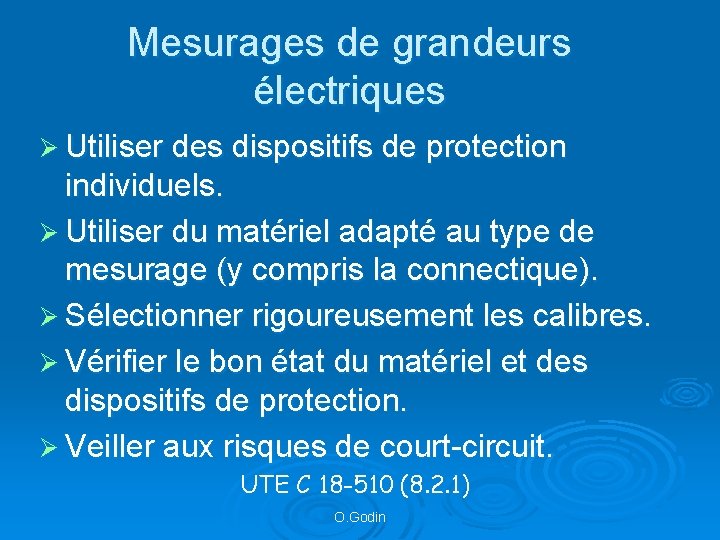

Mesurages de grandeurs électriques Ø Utiliser des dispositifs de protection individuels. Ø Utiliser du matériel adapté au type de mesurage (y compris la connectique). Ø Sélectionner rigoureusement les calibres. Ø Vérifier le bon état du matériel et des dispositifs de protection. Ø Veiller aux risques de court-circuit. UTE C 18 -510 (8. 2. 1) O. Godin

Mesurages de grandeurs électriques Ø Mesurages ne nécessitant pas l’ouverture de circuits : - Voltmètres. - Pinces ampèremétriques HABILITATION B 1 - Oscilloscopes HABILITATION BR UTE C 18 -510 O. Godin (8. 2. 1. 1)

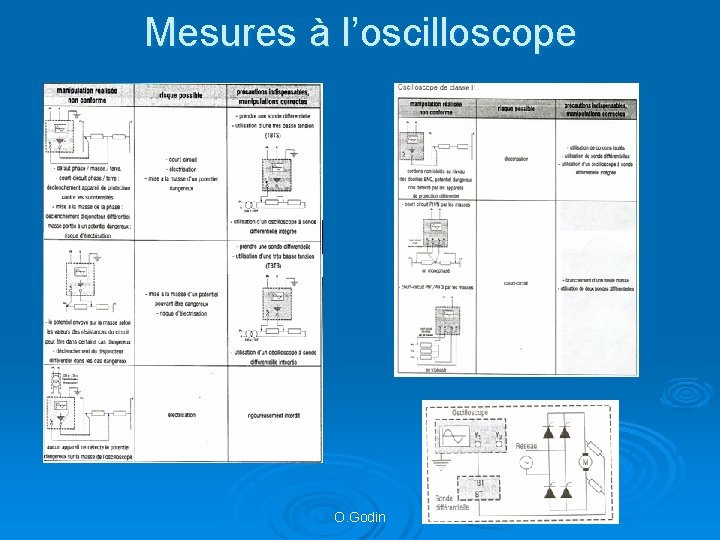

Mesures à l’oscilloscope O. Godin

Mesurages de grandeurs électriques Ø Mesurages nécessitant l’ouverture de circuits : - Insertion d’appareillages tels que shunts, wattmètres, transformateurs d’intensité. Suivre la procédure des interventions HABILITATION BR UTE C 18 -510 (8. 2. 1. 2) O. Godin

Transformateur d’intensité En cas de changement de calibre ou d’appareil, il faut : A Ø Mettre hors tension le primaire. Ø Shunter le secondaire. O. Godin

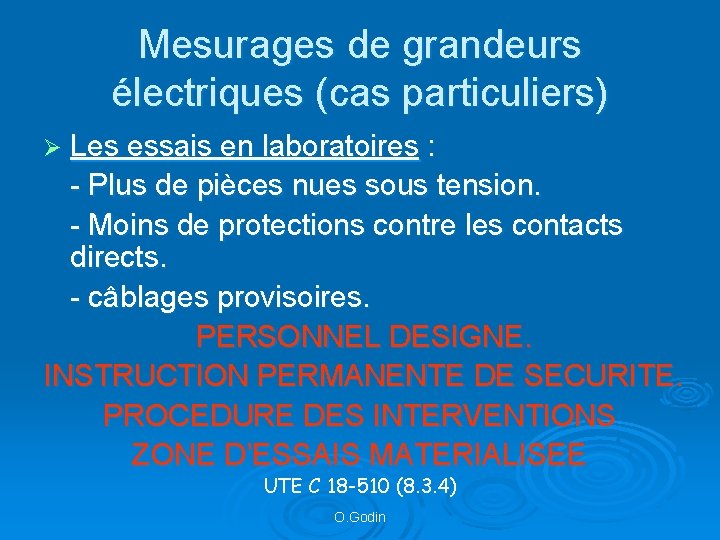

Mesurages de grandeurs électriques (cas particuliers) Ø Les essais en laboratoires : - Plus de pièces nues sous tension. - Moins de protections contre les contacts directs. - câblages provisoires. PERSONNEL DESIGNE. INSTRUCTION PERMANENTE DE SECURITE. PROCEDURE DES INTERVENTIONS ZONE D’ESSAIS MATERIALISEE UTE C 18 -510 (8. 3. 4) O. Godin

Analyse des risques d’origine électrique Situation de travail Situation dangereuse Danger Personne O. Godin

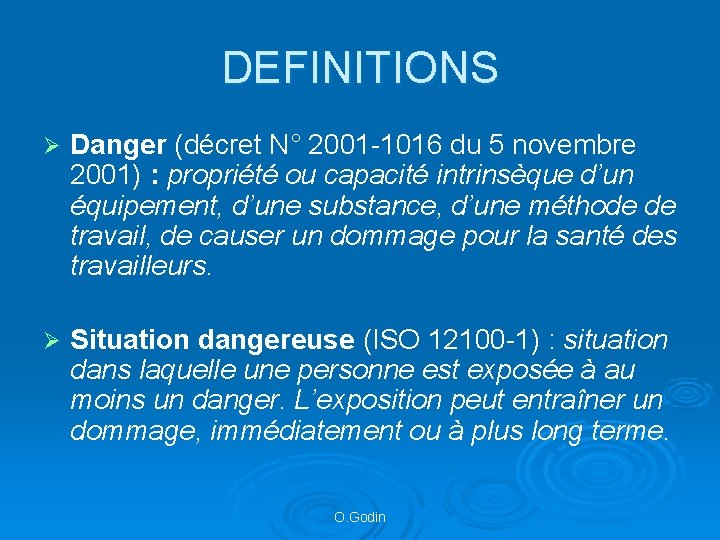

DEFINITIONS Ø Danger (décret N° 2001 -1016 du 5 novembre 2001) : propriété ou capacité intrinsèque d’un équipement, d’une substance, d’une méthode de travail, de causer un dommage pour la santé des travailleurs. Ø Situation dangereuse (ISO 12100 -1) : situation dans laquelle une personne est exposée à au moins un danger. L’exposition peut entraîner un dommage, immédiatement ou à plus long terme. O. Godin

Apparition d’un dommage Situation de travail Evènement dangereux Energie électrique Situation dangereuse Personne O. Godin Dommage

DEFINITIONS Ø Événement dangereux (EN 1050) : événement capable de provoquer un dommage Ø Dommage (ISO 12100 -1) : blessure physique ou atteinte à la santé O. Godin

Apparition d’un dommage Situation de travail Contact avec une pièce nue sous tension Voisinage Energie électrique Personne Electrisation, O. Godin électrocution, brûlures

PRINCIPES GÉNÉRAUX DE PRÉVENTION Ø Ces principes sont définis par la loi 911414 du 31/12/91 modifiée le 15/01/02. Ils visent à définir une hiérarchie des mesures de prévention. La mise en œuvre de ces principes consiste à définir les mesures de prévention en respectant les étapes suivantes : O. Godin

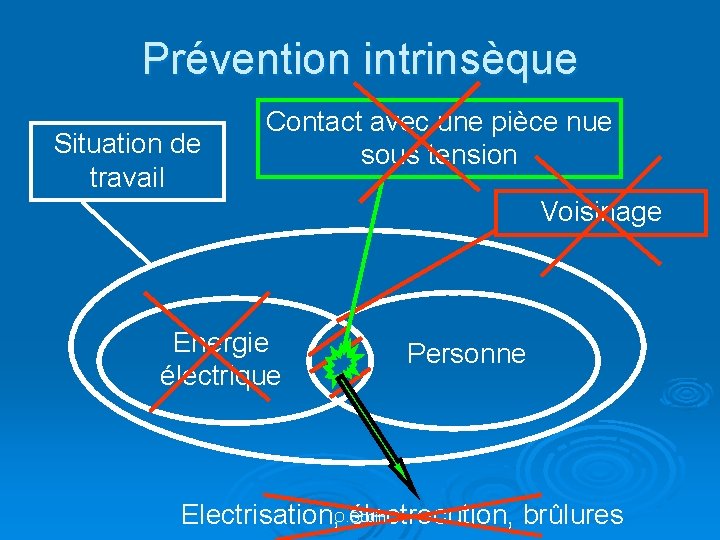

PRINCIPES GÉNÉRAUX DE PRÉVENTION ÉTAPE N° 1 : supprimer le danger (prévention intrinsèque) Puisque le risque d’apparition d’un dommage est lié à l’existence d’un phénomène dangereux, le premier principe de prévention vise à supprimer le phénomène dangereux lui-même. C’est ainsi que le travail hors tension doit toujours être privilégié en réalisant une consignation électrique (cf. chapitre 4. 1 UTE C 18 -510). O. Godin

Prévention intrinsèque Situation de travail Contact avec une pièce nue sous tension Voisinage Energie électrique Personne Electrisation, O. Godin électrocution, brûlures

Consignation électrique d’un ouvrage O. Godin

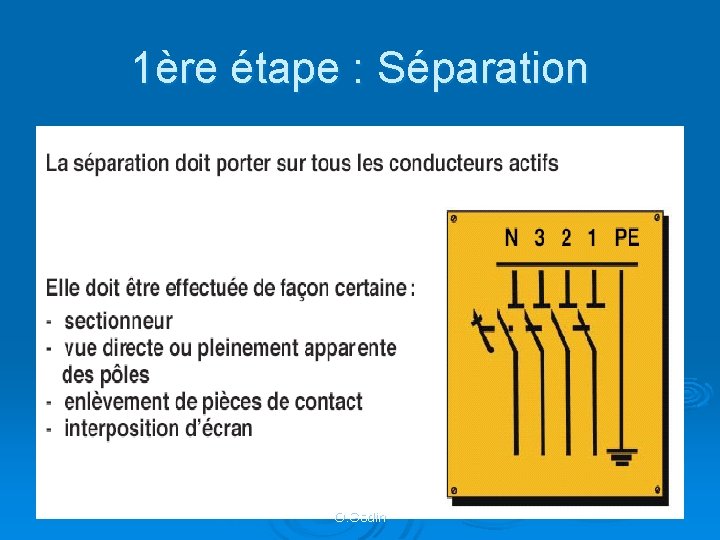

1ère étape : Séparation O. Godin

2ème étape : Condamnation O. Godin

3ème étape : Identification O. Godin

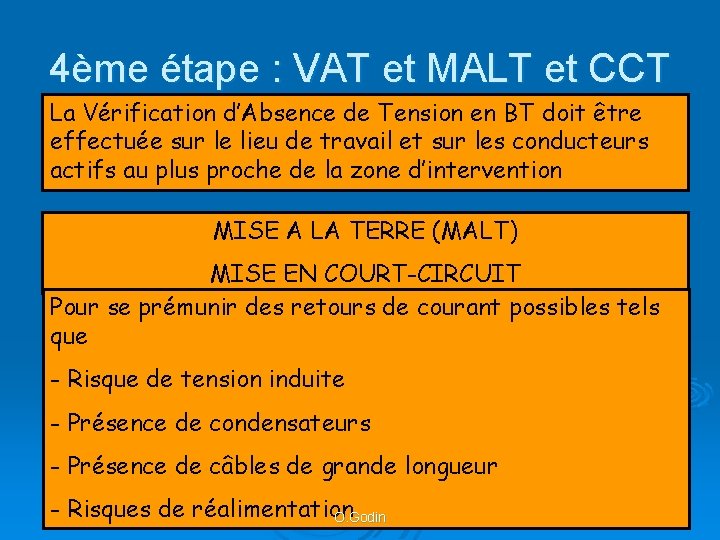

4ème étape : VAT et MALT et CCT La Vérification d’Absence de Tension en BT doit être effectuée sur le lieu de travail et sur les conducteurs actifs au plus proche de la zone d’intervention MISE A LA TERRE (MALT) MISE EN COURT-CIRCUIT Pour se prémunir des retours de courant possibles tels que - Risque de tension induite - Présence de condensateurs - Présence de câbles de grande longueur - Risques de réalimentation O. Godin

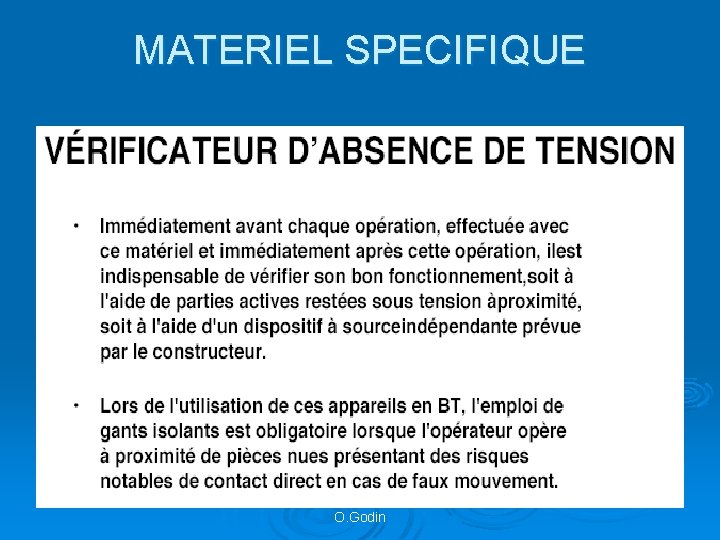

MATERIEL SPECIFIQUE O. Godin

PRINCIPES GÉNÉRAUX DE PRÉVENTION ÉTAPE N° 2 : mettre en œuvre des mesures de protection collective Si un ouvrage ne peut être consigné, toutes les mesures doivent être prises afin de supprimer la situation de voisinage. Cette suppression est obtenue en mettant hors de portée les pièces nues sous tension par la mise en œuvre d’équipements collectifs de sécurité (E. C. S. ) : • interposition d’obstacle matérialisé par la mise en place d’écran isolant ou de protecteur • éloignement matérialisé par la mise en place d’un balisage. O. Godin

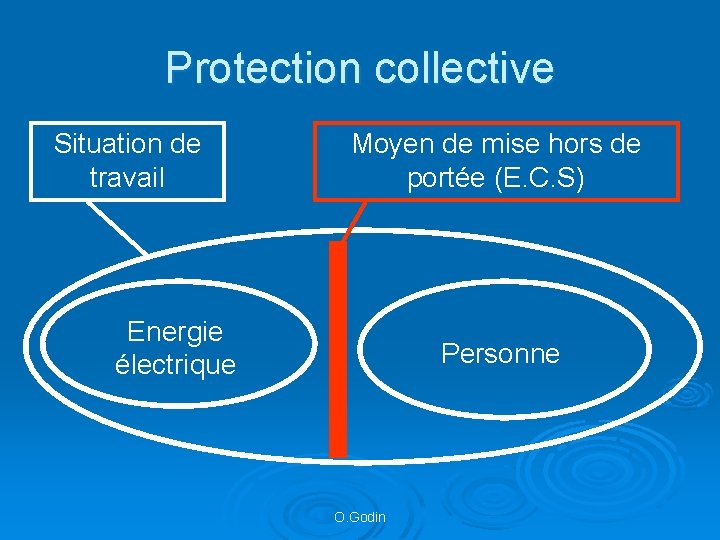

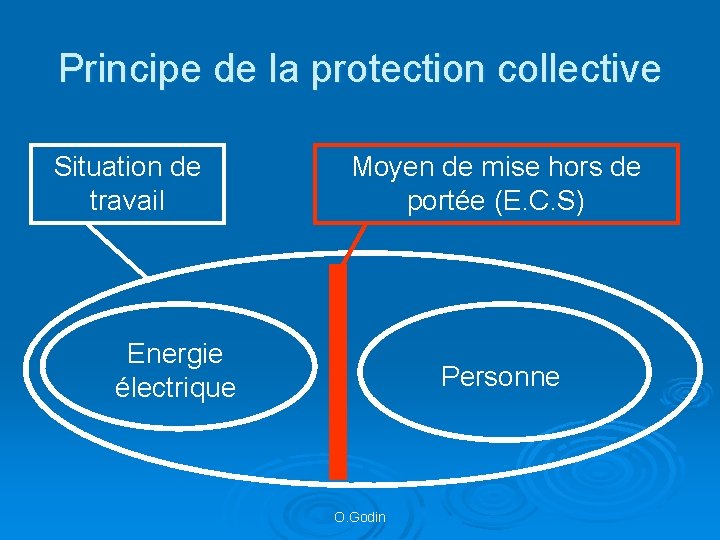

Protection collective Situation de travail Moyen de mise hors de portée (E. C. S) Energie électrique Personne O. Godin

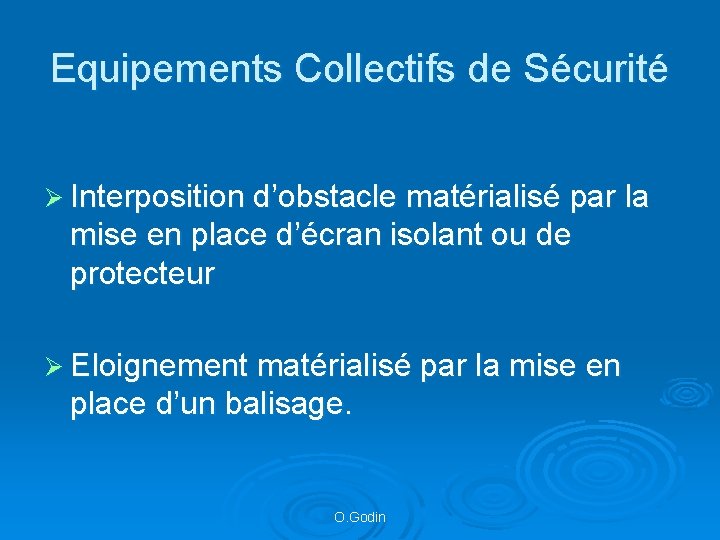

Equipements Collectifs de Sécurité Ø Interposition d’obstacle matérialisé par la mise en place d’écran isolant ou de protecteur Ø Eloignement matérialisé par la mise en place d’un balisage. O. Godin

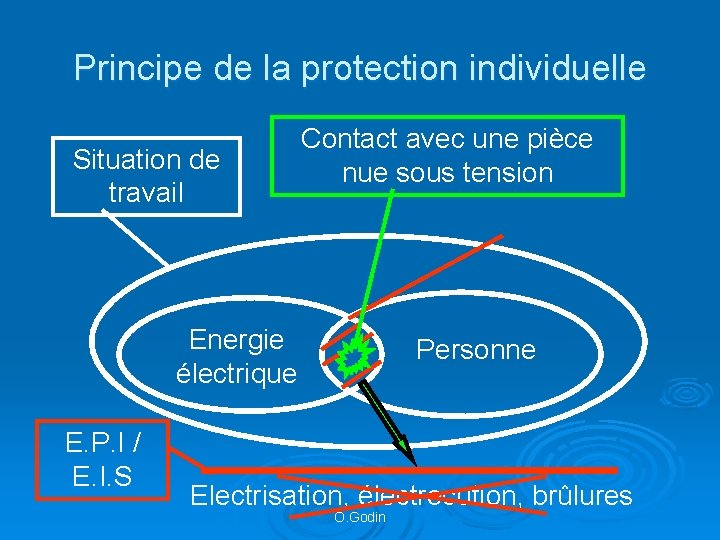

PRINCIPES GÉNÉRAUX DE PRÉVENTION ÉTAPE N° 3 : mettre en œuvre des mesures de protection individuelle Si la suppression du voisinage ne peut être obtenue par mise hors de portée des pièces nues sous tension au moyen de mesures de protection collective, il faut tout mettre en œuvre pour que l’intervenant soit isolé par rapport aux sources de tension et par rapport à la terre : • port d’équipements de protection individuelle (E. P. I. ) : - gants, casque avec écran facial et • utilisation d’équipements individuels de sécurité (E. I. S. ) - tapis isolant, outils isolants. Les E. P. I. et les E. I. S. constituent des mesures destinées à réduire le risque de contact fortuit avec des pièces nues sous tension. O. Godin

Protection individuelle Situation de travail Contact avec une pièce nue sous tension Energie électrique E. P. I / E. I. S Personne Electrisation, O. Godin électrocution, brûlures

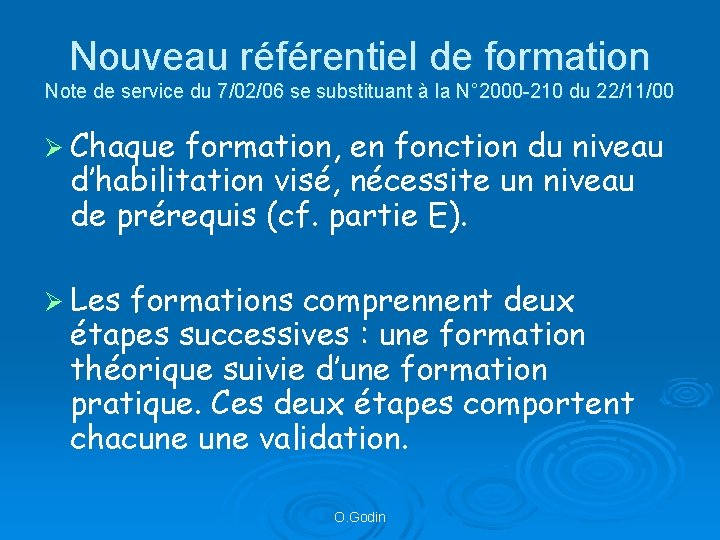

Nouveau référentiel de formation http: //www. cerpet. education. gouv. fr/accueil-sti. htm La formation est limitée aux travaux et aux interventions réalisées sur des ouvrages très basse tension ou basse tension BTA (tension inférieure à 500 V en courant alternatif et inférieure à 750 V en courant continu). O. Godin

Nouveau référentiel de formation Note de service du 7/02/06 se substituant à la N° 2000 -210 du 22/11/00 Ø Chaque formation, en fonction du niveau d’habilitation visé, nécessite un niveau de prérequis (cf. partie E). Ø Les formations comprennent deux étapes successives : une formation théorique suivie d’une formation pratique. Ces deux étapes comportent chacune validation. O. Godin

Mise en œuvre du référentiel Ø Ø Ø Équipements de protection individuelle (EPI) : casque, gants, écran facial. Équipements collectifs de sécurité (ECS) : dispositif de balisage, nappe, écran de protection. Équipements individuels de sécurité (EIS) : tapis isolant, cadenas de consignation et outils isolants. Vérificateurs d’absence de tension (V. A. T. ) Dispositif mobile de mise à la terre et de mise en court-circuit (M. A. L. T. et C. Ct) O. Godin

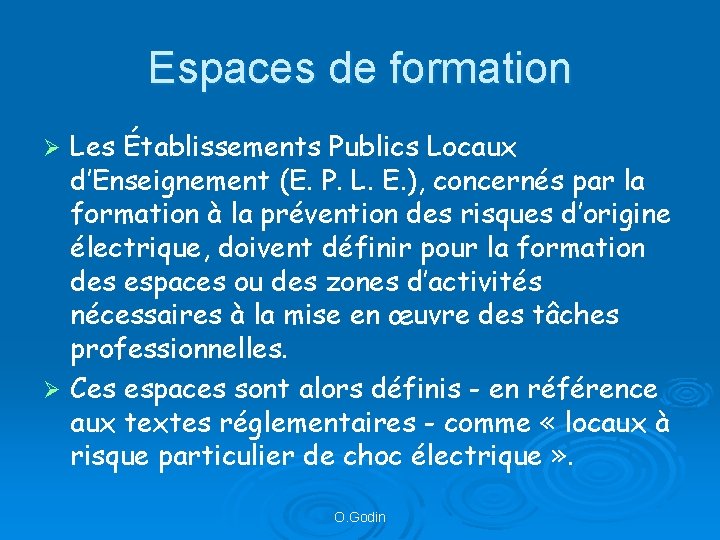

Espaces de formation Les Établissements Publics Locaux d’Enseignement (E. P. L. E. ), concernés par la formation à la prévention des risques d’origine électrique, doivent définir pour la formation des espaces ou des zones d’activités nécessaires à la mise en œuvre des tâches professionnelles. Ø Ces espaces sont alors définis - en référence aux textes réglementaires - comme « locaux à risque particulier de choc électrique » . Ø O. Godin

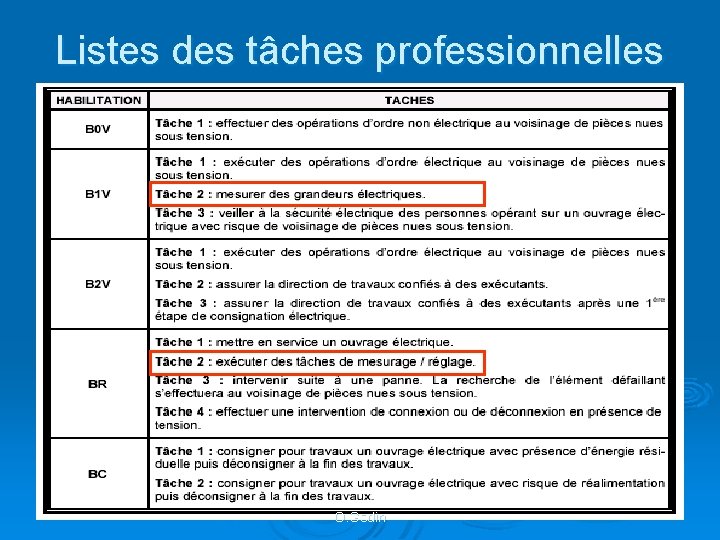

Listes des tâches professionnelles O. Godin

Niveaux de formation par diplôme O. Godin

Niveaux de formation par diplôme ET BIEN D’AUTRES ENCORE !!!! O. Godin

Mise en œuvre des travaux pratiques Les câblages sont réalisés hors tension. La mise en service est assurée par le professeur. Arrêt d’urgence à clé. O. Godin

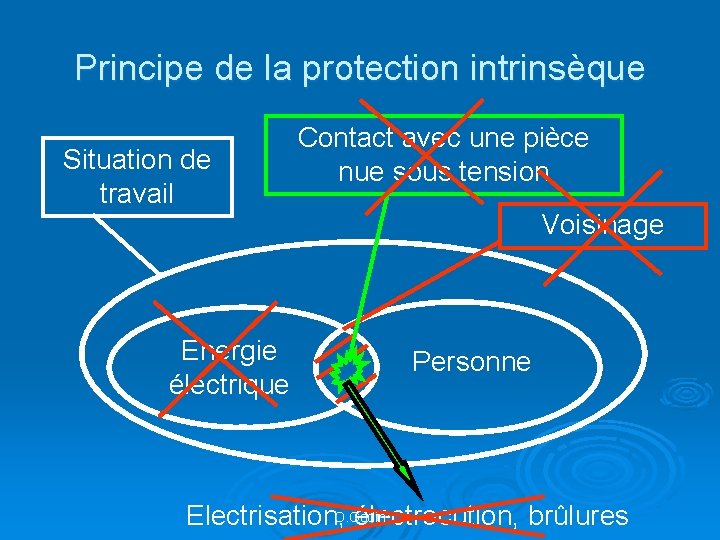

Principe de la protection intrinsèque Situation de travail Contact avec une pièce nue sous tension Voisinage Energie électrique Personne Electrisation, O. Godin électrocution, brûlures

Mise en œuvre des travaux pratiques Ø ATTENTION A LA FIN DES T. P. C’EST AU DECABLAGE QUE SURVIENNENT LA PLUPART DES ACCIDENTS !!!!! Ø NE PAS OUBLIER DE METTRE HORS TENSION O. Godin

Mise en œuvre des travaux pratiques Utiliser des matériels garantissant l’I. P 2 X Cordons et fiches de sécurité O. Godin

Principe de la protection collective Situation de travail Moyen de mise hors de portée (E. C. S) Energie électrique Personne O. Godin

Mise en œuvre des travaux pratiques Matériels ne garantissant pas l’I. P 2 X Utiliser des équipements de protection individuelle O. Godin

Equipements de Protection Individuelle O. Godin

Principe de la protection individuelle Situation de travail Contact avec une pièce nue sous tension Energie électrique E. P. I / E. I. S Personne Electrisation, électrocution, brûlures O. Godin

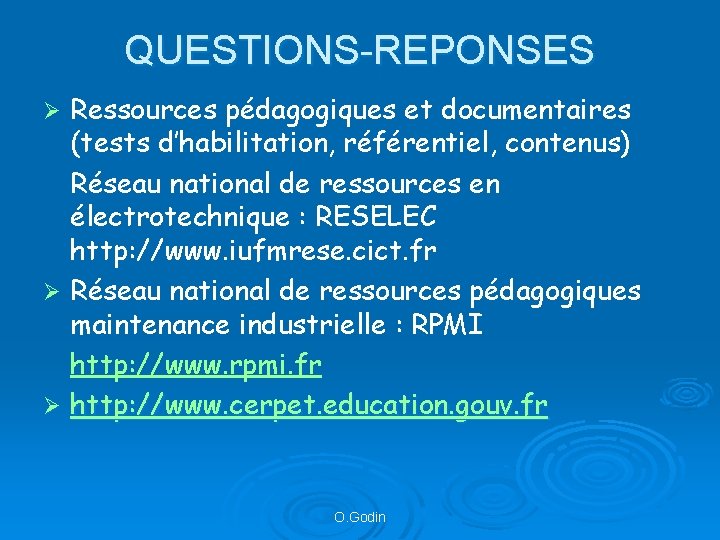

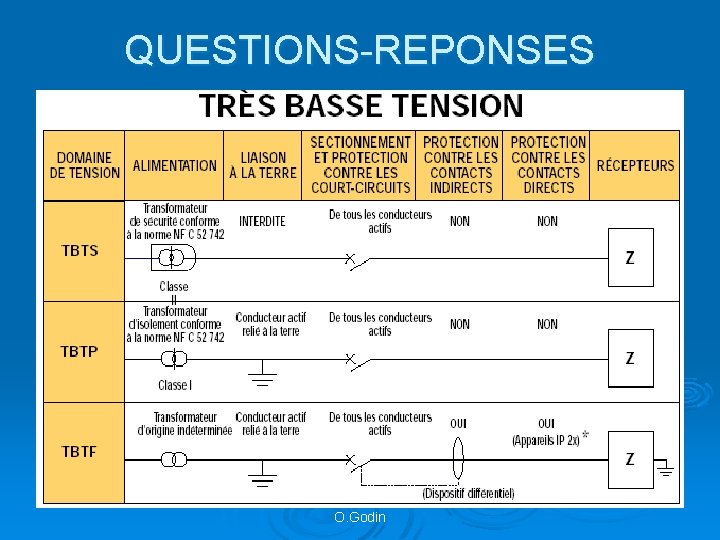

QUESTIONS-REPONSES Ressources pédagogiques et documentaires (tests d’habilitation, référentiel, contenus) Réseau national de ressources en électrotechnique : RESELEC http: //www. iufmrese. cict. fr Ø Réseau national de ressources pédagogiques maintenance industrielle : RPMI http: //www. rpmi. fr Ø http: //www. cerpet. education. gouv. fr Ø O. Godin

QUESTIONS-REPONSES On ne travaille qu’en 24 V. Il n’y a pas de risque Utilisation d’auto-transformateur O. Godin

QUESTIONS-REPONSES O. Godin

QUESTIONS-REPONSES Mon matériel est obsolète!!! Changer vos fiches Monter des adaptateurs O. Godin

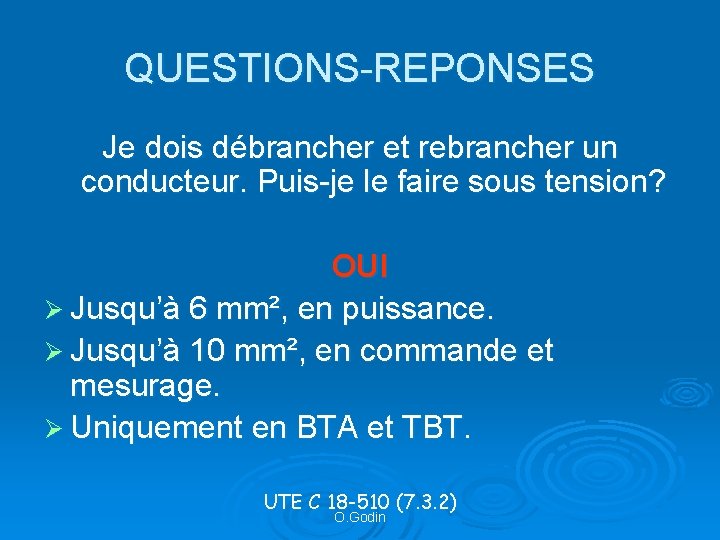

QUESTIONS-REPONSES Je dois débrancher et rebrancher un conducteur. Puis-je le faire sous tension? OUI Ø Jusqu’à 6 mm², en puissance. Ø Jusqu’à 10 mm², en commande et mesurage. Ø Uniquement en BTA et TBT. UTE C 18 -510 (7. 3. 2) O. Godin
