SENADO FEDERAL COMISSÃO TEMPORÁRIA DA POLÍTICA NACIONAL DE SEGURANÇA DE BARRAGENS RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA REGULAR DA BARRAGEM FUNDÃO ENG. JOSÉ MÁRIO QUEIROGA MAFRA, M. Sc. Brasília, 01 -03 -2016

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO LEI Nº 12. 334 (SET. /2010) – POLÍTICA NACIONAL DE SEGURANÇA DE BARRAGENS CAPÍTULO IV ARTIGO 6º - INSTRUMENTOS DA POLÍTICA NACIONAL DE SEGURANÇA DE BARRAGENS I – Sistema de classificação de barragens por categoria de risco e dano potencial associado; OOOODFDF II – Plano de Segurança de Barragens; III – Sistema Nacional de Informações sobre segurança de barragens; IV – Sistema Nacional de Informações sobre Meio Ambiente; V – Cadastro Técnico Federal de Atividades e Instrumentos de Defesa Ambiental; VI – Cadastro Técnico Federal de Atividades Potencialmente Poluidora ou Utilizadoras de Recursos Ambientais; VII – Relatório de Segurança de Barragens. 2

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO LEI Nº 12. 334 (SET. /2010) – POLÍTICA NACIONAL DE SEGURANÇA DE BARRAGENS PLANO DE SEGURANÇA DE BARRAGENS: Volume I – Informações Gerais: Tomo 1: Informações Gerais e Declaração de Classificação da Barragem quanto ao Risco e Dano Potencial Associado; OOOODFDF Tomo 2: Documentação técnica do Empreendimento; Volume II – Planos e Procedimentos; Volume III - Registros e Controles; Volume IV – Revisão Periódica de Segurança de Barragem Tomo 1: Revisão Periódica de Segurança da Barragem; Tomo 2: Resumo Executivo Volume V – Plano de Ação de Emergência 3

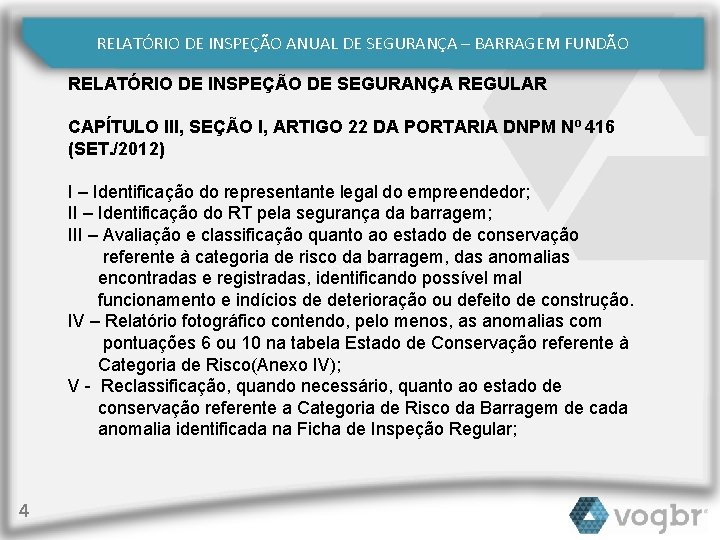

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO RELATÓRIO DE INSPEÇÃO DE SEGURANÇA REGULAR CAPÍTULO III, SEÇÃO I, ARTIGO 22 DA PORTARIA DNPM Nº 416 (SET. /2012) I – Identificação do representante legal do empreendedor; II – Identificação do RT pela segurança da barragem; III – Avaliação e classificação quanto ao estado de conservação referente à categoria de risco da barragem, das anomalias OOOODFDF encontradas e registradas, identificando possível mal funcionamento e indícios de deterioração ou defeito de construção. IV – Relatório fotográfico contendo, pelo menos, as anomalias com pontuações 6 ou 10 na tabela Estado de Conservação referente à Categoria de Risco(Anexo IV); V - Reclassificação, quando necessário, quanto ao estado de conservação referente a Categoria de Risco da Barragem de cada anomalia identificada na Ficha de Inspeção Regular; 4

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO RELATÓRIO DE INSPEÇÃO DE SEGURANÇA REGULAR VI - Comparação com os resultados da Inspeção de Segurança Regular anterior, a exceção da primeira Inspeção de Segurança Regular do empreendimento; VII - Avaliação do resultado da inspeção e revisão dos registros de instrumentação disponíveis, indicando a necessidade de manutenção, reparos ou de inspeções regulares e especiais, recomendando os OOOODFDF serviços necessários; VIII - Ciente do empreendedor ou de seu representante legal; IX - Declaração de Condição de Estabilidade da Barragem (Anexo IV-A). 5

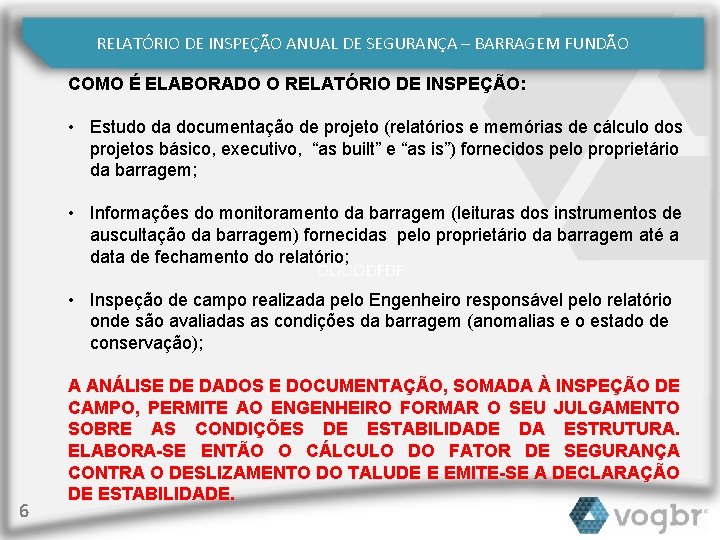

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO COMO É ELABORADO O RELATÓRIO DE INSPEÇÃO: • Estudo da documentação de projeto (relatórios e memórias de cálculo dos projetos básico, executivo, “as built” e “as is”) fornecidos pelo proprietário da barragem; • Informações do monitoramento da barragem (leituras dos instrumentos de auscultação da barragem) fornecidas pelo proprietário da barragem até a data de fechamento do relatório; OOOODFDF • Inspeção de campo realizada pelo Engenheiro responsável pelo relatório onde são avaliadas as condições da barragem (anomalias e o estado de conservação); 6 A ANÁLISE DE DADOS E DOCUMENTAÇÃO, SOMADA À INSPEÇÃO DE CAMPO, PERMITE AO ENGENHEIRO FORMAR O SEU JULGAMENTO SOBRE AS CONDIÇÕES DE ESTABILIDADE DA ESTRUTURA. ELABORA-SE ENTÃO O CÁLCULO DO FATOR DE SEGURANÇA CONTRA O DESLIZAMENTO DO TALUDE E EMITE-SE A DECLARAÇÃO DE ESTABILIDADE.

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO VISÃO DAS EMPRESAS DE PROJETO: • O RELATÓRIO DE INSPEÇÃO E A DECLARAÇÃO DE ESTABILIDADE SÃO UM “INSTANT NEO” DAS CONDIÇÕES DA BARRAGEM; • NÃO TEM CARÁTER DE PREVISIBILIDADE, POIS, A BARRAGEM OOOODFDF CONTINUA SENDO ALTEADA APÓS A ENTREGA DO RELATÓRIO; • O ENGENHEIRO NÃO TEM NENHUMA ATUAÇÃO APÓS A ENTREGA DO RELATÓRIO; • A OPERAÇÃO, O MONITORAMENTO E AS INSPEÇÕES REGULARES SÃO RESPONSABILIDADE DO PROPRIETÁRIO DA BARRAGEM. 7

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO VISÃO DAS EMPRESAS DE PROJETO: The Association of Professional Engineers and Geoscientists of British Columbia - Canada. Professional Practice Guideline OOOODFDF “This professional opinion regarding the safety status of the dam has a time limitation pursuant to the British Columbia Dam Safety Regulation. Under such circumstances the dam safety review can be considered to be a “snapshot in time”, the validity of which is specified in the dam safety review report. Notwithstanding the requirements of the British Columbia Dam Safety Regulation with respect to the interval between reviews, it may be concluded for engineering reasons that the professional opinion is valid for a shorter time. ” 8

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: Vista da praia de rejeitos Vista da crista da barragem 9

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: Vista de talude de jusante sem proteção vegetal. Ombreira direita – trecho onde detectou-se surgência, já controlada na época da inspeção 10

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: Presença de arbustos no talude 11 Berma necessitando acerto de declividade longitudinal

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: Canaletas de drenagem necessitando reparos. 12 Trecho de berma sem canaletas de drenagem.

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: Berma necessitando poda da vegetação 13 Canaleta de coleta e medição de água percolada pelo dreno principal da barragem.

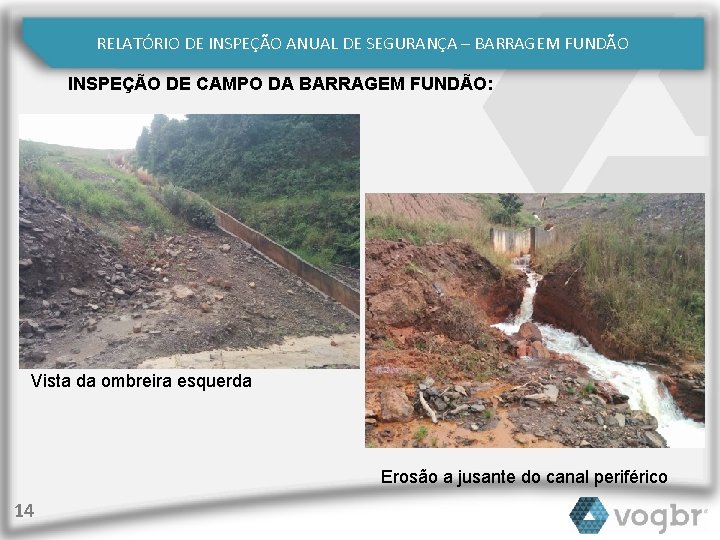

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: Vista da ombreira esquerda Erosão a jusante do canal periférico 14

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: 15 Saturação no talude – ombreira esquerda (El. 826, 00)

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO INSPEÇÃO DE CAMPO DA BARRAGEM FUNDÃO: AVALIAÇÃO E CLASSIFICAÇÃO QUANTO AO ESTADO DE CONSERVAÇÃO Os critérios de pontuação foram realizados conforme a tabela de classificação quanto à categoria de risco – Estado de Conservação (Anexo IV da portaria nº 416). ESTADO DE CONSERVAÇÃO - EC Parâmetro de Classificação Peso Confiabilidade das Estruturas Extravasoras 0 Percolação 3 Deformações e Recalques 0 Deterioração dos Taludes / Paramentos SOMATÓRIO 16 2 Características da Barragem Estruturas civis bem mantidas e em operação normal / barragem sem necessidade de estruturas extravasoras Umidade ou surgência nas áreas de jusante, paramentos, taludes e ombreiras estáveis e monitorados Não existem deformações e recalques com potencial de comprometimento da segurança da estrutura Falhas na proteção dos taludes e paramentos, presença de vegetação arbustiva 5

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO ANÁLISE DE ESTABILIDADE (CÁLCULO DO FATOR DE SEGURANÇA) Planta da Barragem com locação dos piezômetros e Seções Transversais onde foram feitas as análises de estabilidade. 17

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO ANÁLISE DE ESTABILIDADE (CÁLCULO DO FATOR DE SEGURANÇA) Seção S-OE - Fator de segurança encontrados: 1, 72 e 2, 99. 18

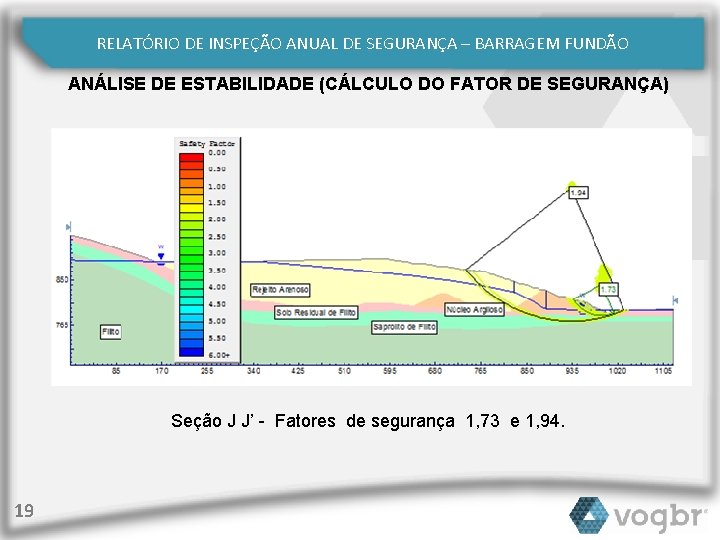

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO ANÁLISE DE ESTABILIDADE (CÁLCULO DO FATOR DE SEGURANÇA) Seção J J’ - Fatores de segurança 1, 73 e 1, 94. 19

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO ANÁLISE DE ESTABILIDADE (CÁLCULO DO FATOR DE SEGURANÇA) Seção A A’ - Fator de segurança = 1, 68 Este foi o fator de segurança mínimo encontrado. 20

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO CONCLUSÃO: Com base nas atividades abaixo descritas: • Análise da documentação de projeto recebida (projeto executivo, “as built”, estudos hidrológicos); • Análise dos registros de monitoramento da instrumentação; • Inspeção de campo; • Análises de estabilidade; Ø Foi emitida a declaração de estabilidade da barragem; Ø Foi estabelecido plano de ação das medidas de remediação de defeitos encontrados na inspeção. 21

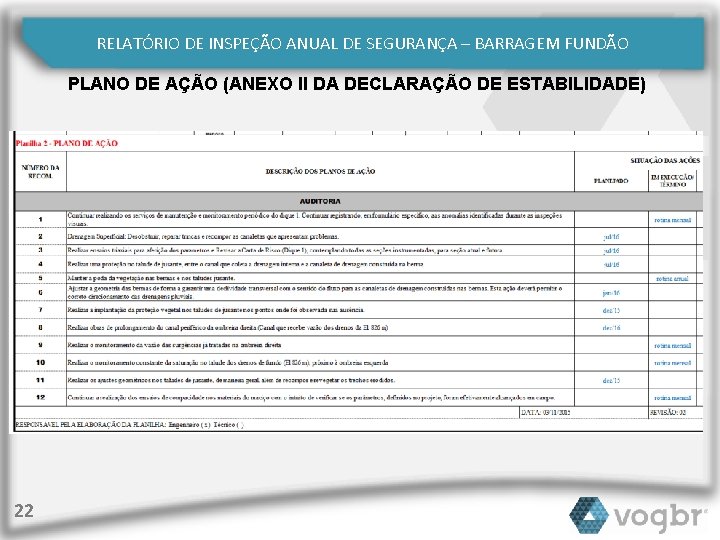

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO PLANO DE AÇÃO (ANEXO II DA DECLARAÇÃO DE ESTABILIDADE) 22

RELATÓRIO DE INSPEÇÃO ANUAL DE SEGURANÇA – BARRAGEM FUNDÃO Muito obrigado pela atenção! Eng. José Mário Queiroga Mafra, M. Sc. VOGBR Recursos M Hídricos e Geotecnia Ltda. Belo Horizonte – MG. jmafra@vogbr. com. br 23
