Klempířské práce Obsah: & Úvod & Materiál & Spojování & Zásady bezpečnosti práce & Klempířské výrobky & Odvodňovací systém Jitka Hlávková, T-82 2

Úvod: Ø ČSN 733610 Klempířské práce stavební Ø Slouží: k ochraně budov a jiných zařízení před povětrnostními a provozními vlivy Ø Klempířské konstrukce jsou vytvarovaný plech 3

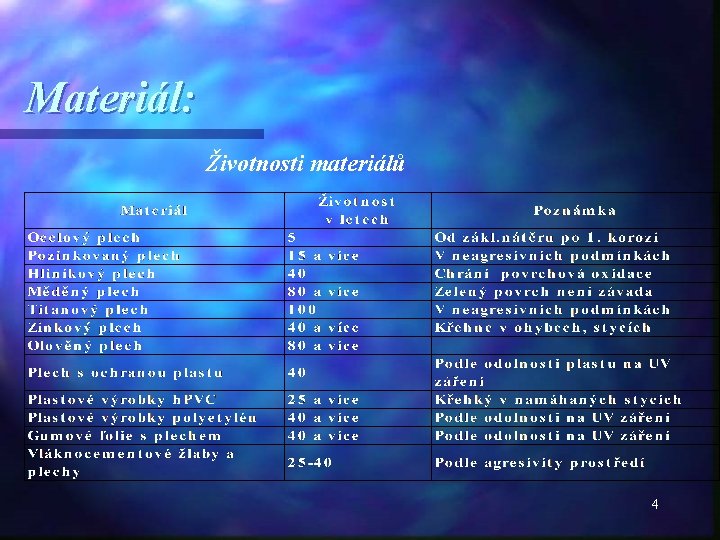

Materiál: Životnosti materiálů 4

Vlastnosti materiálů: Pozinkovaný plech-pevný, trvanlivý, nejlevnější, nýtuje se Zinkový plech-trvanlivější, měkčí, nutno chránit nátěrem Měděný plech-nejtrvanlivější, nevyžaduje udržování ani opravy, může být měkký, polotvrdý, nýtuje se a spájí Plast-dnes nahrazuje většinu materiálů, snadné použití 5

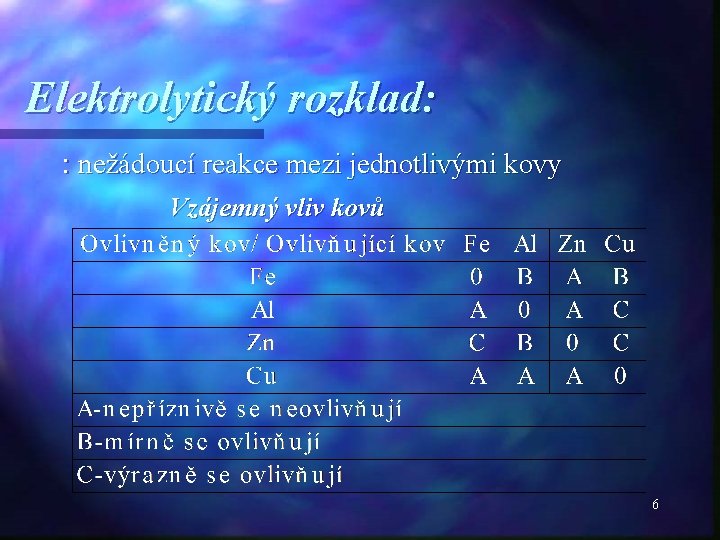

Elektrolytický rozklad: : nežádoucí reakce mezi jednotlivými kovy Vzájemný vliv kovů 6

Spojování: v Spájení na měkko v Nýtování v Drážkování v Přeložení v Zasunutí v Svařování 7

Spojování podle materiálů: Zinkové a olověné plechy se spojují pouze pájením, nesmí se nýtovat ani drážkovat Pozinkované a měděné plechy se kromě pájení, nýtují nebo drážkují Pozinkované, měděné, hliníkové a ocelové plechy se nýtují 8

Nýtování: • Jednořadé 9

Nýtování: • Dvouřadé 10

Drážkování: Jednoduchá drážka: ležatá, stojatá o Dvojitá drážka: ležatá, stojatá o 11

a) jednoduchá stojatá drážka b) dvojitá stojatá drážka c) jednoduchá ležatá drážka d) dvojitá ležatá drážka (zhotovená strojem) e) dvojitá ležatá drážka (zhotovená ručně) 12

Přeložení a zasunutí: ü Tímto způsobem lze spojovat všechny plechy ü Délka přeložení či zasunutí musí být min 60 mm ü Přeložením lze spojovat při sklonu >30º ü Zasunutí: spojení odpadových trub a odskoků 13

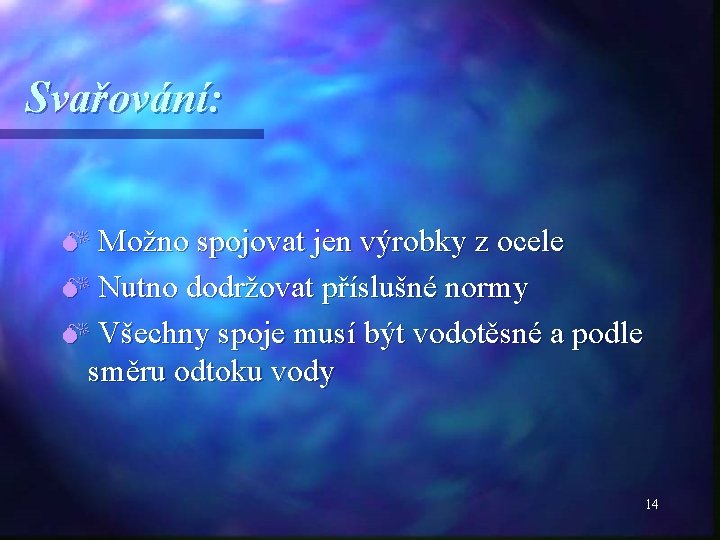

Svařování: M Možno spojovat jen výrobky z ocele M Nutno dodržovat příslušné normy M Všechny spoje musí být vodotěsné a podle směru odtoku vody 14

Zásady bezpečnosti práce: n Práce ve výškách, na lešení, žebřících a práce s el. Nástroji Zabezpečení: • Dvoutyčové zábradlí • Bezpečnostní pásy, postroje, lana • Ochranná přilba, tašky na nářadí • Pracovníci min 2 15

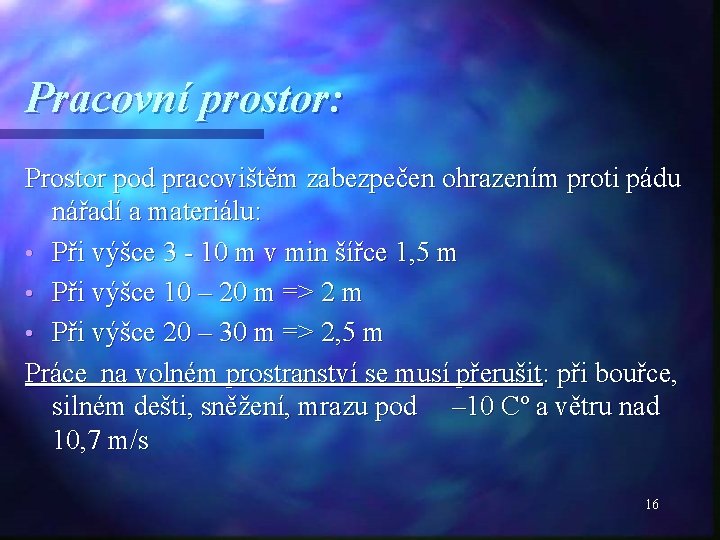

Pracovní prostor: Prostor pod pracovištěm zabezpečen ohrazením proti pádu nářadí a materiálu: • Při výšce 3 - 10 m v min šířce 1, 5 m • Při výšce 10 – 20 m => 2 m • Při výšce 20 – 30 m => 2, 5 m Práce na volném prostranství se musí přerušit: při bouřce, silném dešti, sněžení, mrazu pod – 10 Cº a větru nad 10, 7 m/s 16

Stavební připravenost: Musí být hotové zednické, betonářské a tesařské práce n Musí být dokončen krov, na plochých střechách poslední strop, římsy, podokenní parapety všechno zdivo vyvedeno nad rovinu střechy (např. komín) n Stavba musí mít k dispozici přípojku elektřiny 220 V pro nářadí n 17

Povinné sklony ploch určené pro zakrytí: n n n Plochy pro zakrytí plechovou krytinou min 3° respektive 6, 7% ve směru odtoku vody Atiky, parapety a jiné menší plochy musí mít sklon min 3% Plochy musí být rovné bez výstupků, čisté, pevné, nerovnoměrnost na 2 m max 5 mm Plochy nesmí agresivně působit na používaný materiál Musí být umožněno větrání spodní části plechu, aby nedocházelo ke kondenzaci 18

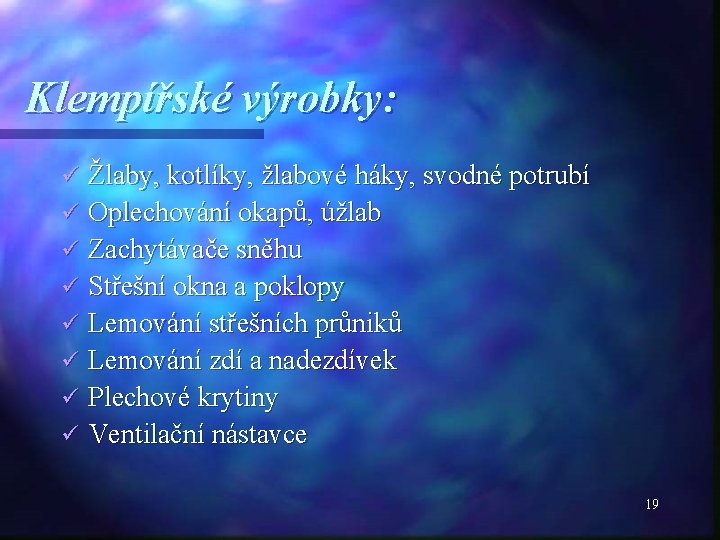

Klempířské výrobky: Žlaby, kotlíky, žlabové háky, svodné potrubí ü Oplechování okapů, úžlab ü Zachytávače sněhu ü Střešní okna a poklopy ü Lemování střešních průniků ü Lemování zdí a nadezdívek ü Plechové krytiny ü Ventilační nástavce ü 19

Odvodňovací systém: K Materiál K Sklon a velikost průřezu žlabů K Spojování K Druhy žlabů K Konstrukce žlabů K Jednotlivé části odvodňovacího systému 20

Materiál žlabů: Kovové materiály: v Pozinkovaný plech tl. 0, 6; 0, 65; 0, 75 v Zinkový plech tl. 0, 66; 0, 74; 0, 95 v Hliníkový plech tl. 0, 55 až 0, 75 v Měděný plech polotvrdý 0, 5; 0, 55; 0, 6; 0, 75; Nekovové materiály: v Plast 21

Sklon a velikost průřezu žlabů: Sklon: • Vždy směřovat k odpadním troubám • Nejběžnější sklon v praxi je 1: 150 • Nejmenší přípustný sklon 1: 200 • Největší 1: 100 Velikost průřezu žlabu: • Závisí: na klimatických poměrech, na sklonu a velikosti střechy, na druhu krytiny, na sběrné délce žlabu a počtu odpadních trub • Běžně se určuje tak, že na 1 m 2 plochy střechy se počítá 1 cm 2 průřezu žlabu 22

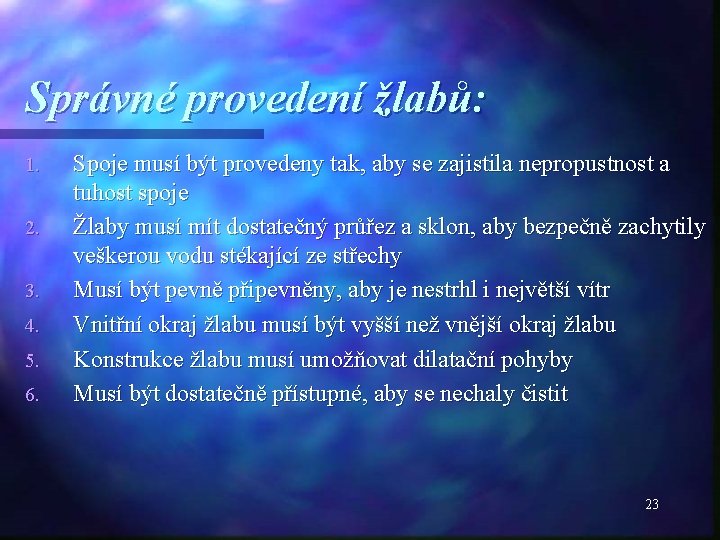

Správné provedení žlabů: 1. 2. 3. 4. 5. 6. Spoje musí být provedeny tak, aby se zajistila nepropustnost a tuhost spoje Žlaby musí mít dostatečný průřez a sklon, aby bezpečně zachytily veškerou vodu stékající ze střechy Musí být pevně připevněny, aby je nestrhl i největší vítr Vnitřní okraj žlabu musí být vyšší než vnější okraj žlabu Konstrukce žlabu musí umožňovat dilatační pohyby Musí být dostatečně přístupné, aby se nechaly čistit 23

Spojování žlabů: § § § Spoje musí být pevné a vodotěsné Pozinkované, ocelové a měděné žlaby se nýtují a spájejí Žlaby z hliníku se pouze nýtují Žlaby ze zinku se pouze spájejí Žlaby z plastu se spojují pomocí speciálního lepidla 24

Druhy žlabů: Podle uložení: a) Položený (nástřešní) b) Volně zavěšený (podokapní) c) V předu zavěšený (podokapní) d) Zapuštěný e) Zaatikový Podle tvaru: f) Půlkruhový g) Hranatý h) Římsový Podle průřezu: Se stejným průřezem po celé délce S měnícím se průřezem po směru sklonu 25

Druhy žlabů: Podle polohy vzhledem ke střešní konstrukci: • Podokapní • Nadokapní (nástřešní) • Nadřímsový • Zaatikový • Mezistřesní • Stropní • Žlaby speciálních tvarů 26

Konstrukce žlabů: 27

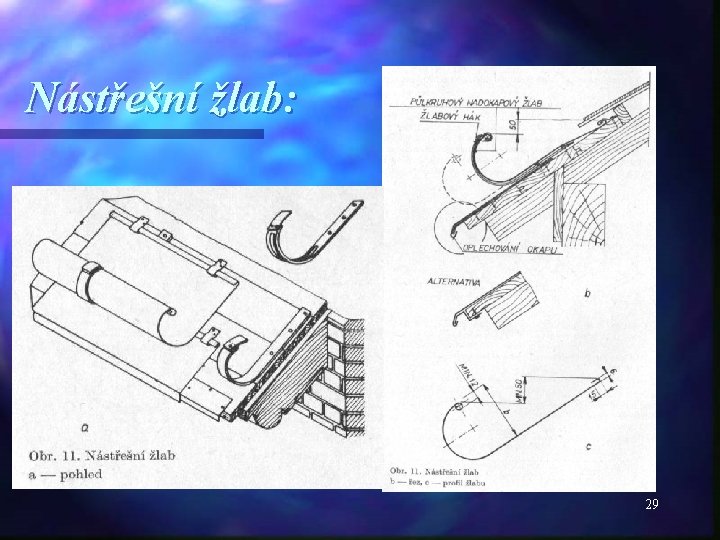

Nástřešní žlab: • • Min sklon 1: 200 Připevnění: na dřevěný podklad příponkami, na betonové nebo zděné podklady hřeby Použití na jednoduchých sedlových a mansardových střechách Vždy musí být doplněn zachycovači sněhu 28

Nástřešní žlab: 29

Podokapní žlab: ² Nejčastěji u přečnívajících střech viditelnými konci krokví ² Vyztuženy 2 naválkami, přední je stočena ven a zadní dovnitř žlabu ² Mívají půlkruhový nebo hranatý tvar ² Zadní hrana naválky musí být vyšší nejméně o 20 mm než přední ² Žlab se upevňuje pomocí žlabových háků s příponkami, které se přibíjí ke krokvi ze shora nebo ze strany 30

Podokapní žlab: 31

V předu zavěšený žlab: • • • Podobné volně zavěšeným žlabům, s rozdílem zadní naválky kde se místo ní dělá asi 2 cm kolmý záhyb do něhož se zavěsí žlabový závěs Zadní hrana musí být nim o 20 mm vyšší než přední Tento typ je velmi praktický, jelikož se hodí pro všechny druhy střech Zavěšují se na krokev nebo okapové prkno Na malých stavbách se tento žlab klade bez jakéhokoli sklonu a současně tvoří optické zakončení střechy 32

V předu zavěšený žlab: 33

Zapuštěný žlab: • • Vsazují se např. do dřevěných nebo betonových lůžek hl. říms Jejich zhotovení se musí věnovat velká pozornost, jelikož malá netěsnost může vážně poškodit konstrukci Lůžko je potřeba vyložit nepískovanou lepenkou, která chrání před vlhkostí Musí se dbát na to, aby spoje umožňovaly dilatační pohyb při změnách teploty 34

Zapuštěné žlaby: 35

Atikový a zaatikový žlab: Atikový žlab: uložený bezprostředně na okraji hl. římsy, používají se na rozsáhlých stavbách Zaatikový žlab: přední strana je tak vysoká, aby se nechala spojit s vrchním oplechováním atiky, nebo je přichycena krycí lištou, zadní strana je upravena pro uchycení pod krytinu, nebo spojení s plechovou krytinou pomocí dvojité drážky, min sklon 1: 100 36

Zaatikový žlab: 37

Nadřímsový žlab: Leží přímo na římse • Tyto žlaby jsou poměrně drahé Dělení: • Podle tvaru: hranaté, půlkruhové • Podle uložení: v hácích, v lůžku • Podle použité krytiny: s úpravou pro tvrdou krytinu, pro lepenkovou krytinu • Osazují se ve sklonu nejméně 1: 150 • 38

Nadřímsový žlab: 39

Žlaby pilových střech: Zvláštní případ zapuštěných žlabů • Spojovací pás mezi žlabem a skleněnou střechou je třeba přichytit až pod kovovými příčkami, které drží skleněnou krytinu • 40

Hrdlový žlab: • • Použití: mezi dvě střešní plochy skloněné k sobě Boční plechy musí na obou stranách zasahovat dostatečně daleko pod střešní krytinu Šířka záleží na sklonu střechy Podobají se žlabům zapuštěným 41

Mezistřešní (úžlabní) žlab: • • • Voda stéká ze střechy a hromadí se v úžlabí, z něj pak vtéká do okapních žlabů Důkladně a vodotěsně oplechované Mívá čtvercový nebo obdélníkový tvar Ukládají se na bednění nebo do připravených lůžek Okraje se zasunují pod krytinu a připevňují se hřeby nebo příponkami Min sklon 1: 100 42

Mezistřešní žlab: 43

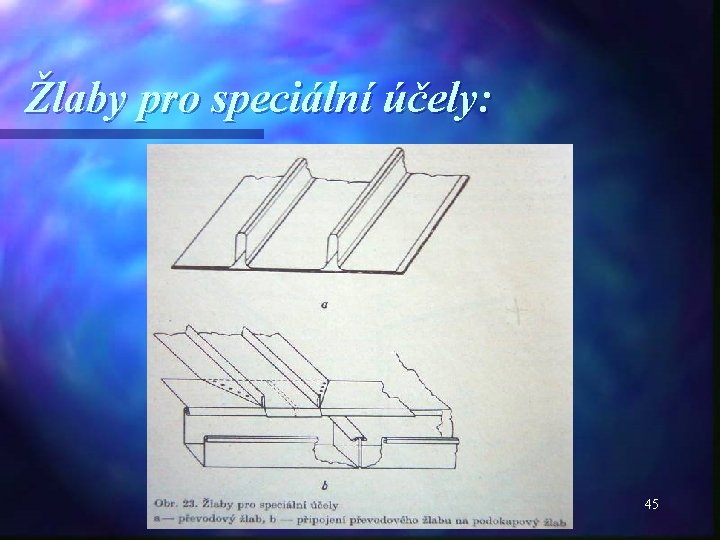

Žlaby pro speciální účely: Jsou to hl. převodní žlaby, které můžeme vidět na bohatě výškově členěných budovách s plechovými střechami • Převádí se voda z odpadních trub vyšších částí budovy po plochých střechách a terasách do žlabů na jejich okapech • Vytvoří se pomocí dvou stojatých ohybů z jednoho kusu plechu • Žlaby musí být podloženy lepenkou, která zabrání korozi • 44

Žlaby pro speciální účely: 45

Jednotlivé části odvodňovacího systému 46

Střešní žlaby a svody: 47

Kotlíky: Slouží k připojení žlabu k odpadní troubě, které mají zachytit nadměrné množství vody ze střešních ploch • Jejich tvar musí být přizpůsoben celkovému architektonickému řešení budovy • Všechny spoje musí být dokonale vodotěsné a přitom umožňovat dilataci • 48

Kotlíky: Oválný hranatý přímý k letování kulatý 49

Kolena: koleno 72°, koleno 40°, koleno 85°, soklové koleno, výtokové koleno 50

Žlabové háky: Žlabové háky slouží k upevňování žlabů ke stavbě § Žlabové háky potom připevňujeme ke krokvím, na střešní bednění, nebo vruty do zabetonovaných špalíků § Háky se musí osazovat tak, aby jejich přední hrany a nejnižší vnitřní hrany byly v přímce a v předepsaném sklonu § Tvar háku je dán druhem žlabu, způsobem připevňování háků a sklonem žlabů § 51

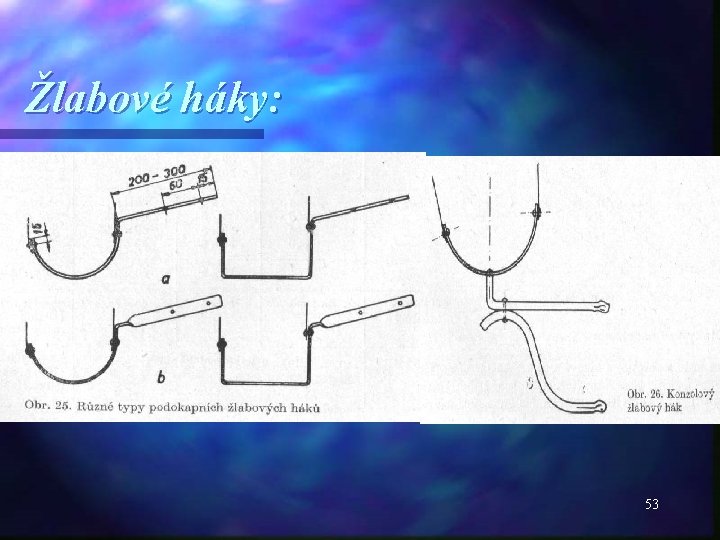

Žlabové háky: o o o o Části: vlastní hák, nosná podpora žlabu, pata kterou je hák upevněn ke stavbě, plechové příponky, kterými je žlab za naválky připevněn k háku Druhy háků: a) háky pro podokapní žlaby: háky pro půlkruhový a pro hranatý žlab, „špičáky“, konzolové háky b) pro nástřešní žlaby c) pro nadřímsové žlaby d) pro mezistřešní žlaby e) pro žlaby na plochých střechách 52

Žlabové háky: 53

Žlabové háky: 54

Žlabové háky: 55

Žlabové rohy: Žlabové rohy se používají na spojování žlabů, stýkajících se na rozích a koutech 56

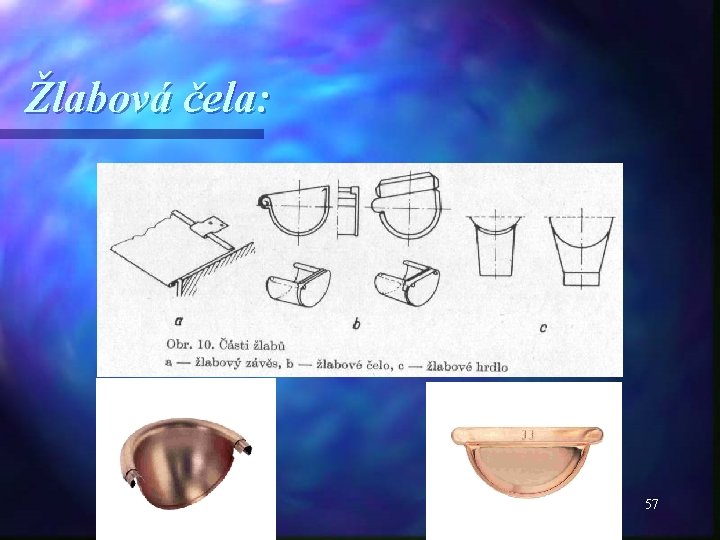

Žlabová čela: 57

Lapače listí: 58

Příslušenství svodů: v objímka svodu s trnem v pro šroubovací trn v odvaděč vody v sběrač vody 59

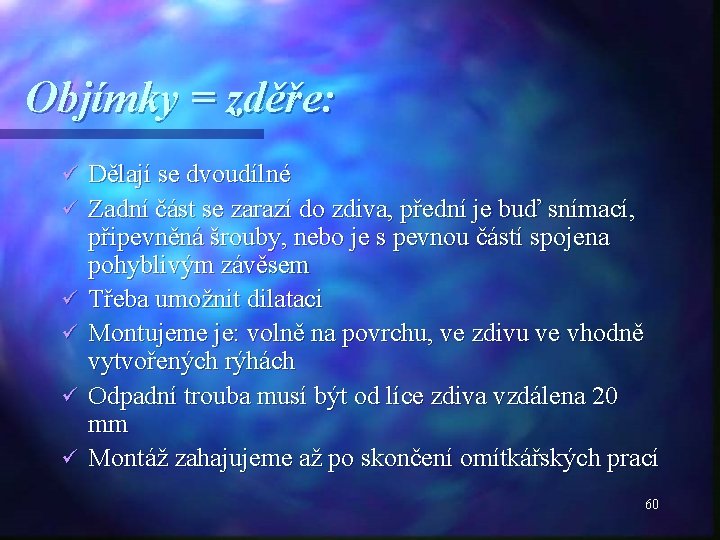

Objímky = zděře: ü ü ü Dělají se dvoudílné Zadní část se zarazí do zdiva, přední je buď snímací, připevněná šrouby, nebo je s pevnou částí spojena pohyblivým závěsem Třeba umožnit dilataci Montujeme je: volně na povrchu, ve zdivu ve vhodně vytvořených rýhách Odpadní trouba musí být od líce zdiva vzdálena 20 mm Montáž zahajujeme až po skončení omítkářských prací 60

Objímky: 61

Pracnost: Četa 2 lidí – jeden ve výšce osazuje, druhý na zemi montuje jednotlivé díly dohromady a podává § Pracnost na 10 m, cca 1, 5 hodiny § 62

SAG a. s. Působící v oblasti výroby a dodávek střech, okapů a fasád z ušlechtilých materiálů Jakými jsou měď, hliník, titanzinek a nebo nerez Vyrábí a dodává střešní krytiny falcované či skládané, odvodňovací systémy střech veškerých normových rozměrů a fasádní systémy tradičních ale i nejmodernějších tvarů pozink, titanzinek a (předzvětralý), měď, nerez , hliník barvený 63

Lindab s. r. o. Vyrábí například taškové tabule Lindab. Topline, lehkou střešní krytinu se vzhledem klasických tašek a také profilovaný plech v mnoha profilech a barvách, dále lehkých ocelových konstrukcí, latí, profilů a kompletní systém pro zabezpečení střech Lindab. Rainline - se montuje rychle bez použití tmelů a lepidel 64

Lindab s. r. o. Vliv na životní prostředí • Tenkostěnný ocelový plech je materiál s přednostmi pro životní prostředí během celého životního cyklu • Odpady a vliv na životní prostředí jsou během výroby v továrnách zanedbatelné • Během spotřební fáze tenký plech nekoroduje, ani nevylučuje žádné škodlivé emise • Při recyklaci je možné prakticky všechnu ocel vrátit do koloběhu a přetavit ji na nový, tenký plech pro nové výrobky 65

Lindab s. r. o. Materiál: • Ocelový žárově pozinkovaný plech s ochrannou plastovou vrstvou po obou stranách zaručuje vysokou odolnost proti povětrnostním vlivům • Výborným způsobem kombinuje vlastnosti oceli a plastu 66

Rannila s. r. o. Vyrobeny z kvalitní finské žárově pozinkované oceli opatřené povrchovou úpravou na bázi plastu o Tato kombinace zaručuje materiálu extrémně vysokou životnost, stálobarevnost, bez údržbovost, vysokou pevnost v mrazu i horku a zanedbatelnou tepelnou roztažnost o 67

Další firmy: Marley: • vyrábí odvodňovací systém z PVC Plasmo: • z PVC • Dlouhá životnost, funkčnost, minimální údržba a snadná montáž 68
