SEMINÁRIO TÉCNICO LMDS / DEFIS / ICE: Eficiência Energética na Industria de Alimentos 16/ 09 / 2009
Laboratório de Materiais e Dispositivos Supercondutores Marcelo Azevedo Neves Marco Antônio P. do Rosário Edson de Pinho da Silva Professores / Pesquisadores Departamento de Física Instituto de Ciências Exatas Universidade Federal Rural do Rio de Janeiro
DISTRIBUIÇÃO DO CONSUMO DE ENERGIA ELÉTRICA NO BRASIL POR SETORES
CONSUMO DE ENERGIA ELÉTRICA NA INDÚSTRIA BRASILEIRA
RESULTADO DOS PROJETOS DE EFICIÊNCIA ENERGÉTICA NA INDUSTRIA NACIONAL NOS ULTIMOS 10 (DEZ) ANOS : q. O montante total investido nos projetos de eficiência energética foi de R$ 161 milhões q Os projetos geraram uma economia de 626 GWh q. O custo da energia conservada foi de R$ 79/ MWh q. A duração média das ações de eficiência foi de 10 anos q. A taxa de remuneração do capital foi de 12 %
CUSTO DE ENERGIA CONSERVADA POR SETOR
ÍNDICES DE AVALIAÇÃO POR SEGMENTO
POTENCIAL PARA PROJETOS EM EFICIÊNCIA ENERGÉTICA EM ENERGIA ELÉTRICA
COMO IMPLEMENTAR UM PROGRAMA DE EFICIÊNCIA ?
Gestão Energética A gestão energética de uma instalação elétrica ou grupo de instalações consiste em conhecer informações técnicas, contratuais, os processos e as atividades que envolvam uso de energia com objetivo de descobrir possibilidades de economia de energia. Ou seja, é um processo contínuo de busca pela eficiência energética.
Observação : O sucesso da gestão energética depende fundamentalmente do comprometimento da direção da instituição
Programa de Gestão Energética (PGE) Planejamento Estratégico. q A sua criação é a primeira iniciativa ou ação visando a redução de gastos com energia em uma instituição. q Deve ser estruturado de forma que seus resultados se mantenham e as ações adotadas não percam efeito ao longo do tempo.
Objetivos do PGE : q Otimizar a utilização de energia por meio de orientações, direcionamentos, propostas de ações e controles sobre os recursos humanos, materiais e econômicos. q Reduzir os índices globais e específicos da energia necessária à prestação dos serviços existentes.

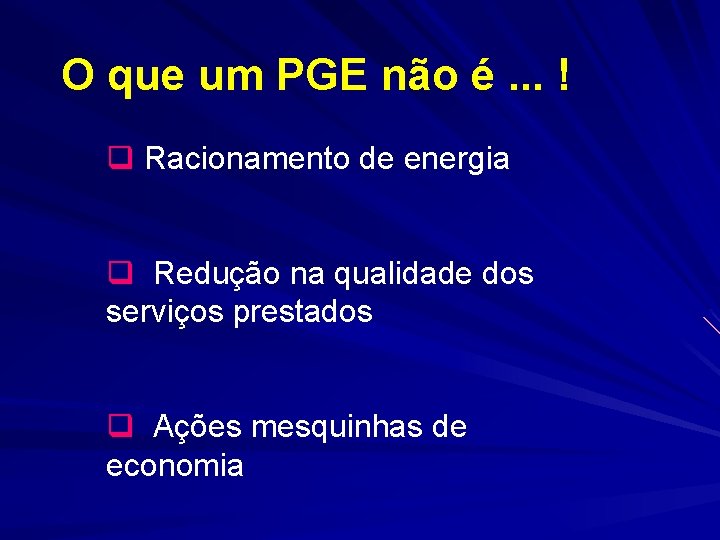

O que um PGE não é. . . ! q Racionamento de energia q Redução na qualidade dos serviços prestados q Ações mesquinhas de economia
Observação : q Não se deve deixar de maneira alguma que a preocupação com a gestão de energia seja de caráter pontual, sem continuidade e delegada a escalões inferiores da instituição. q A direção deve assumir total controle da demanda interna de energia.
Implementação do PGE q A direção deve implementá-lo através de uma CICE (Comissão interna de conservação de energia). q A direção deve manter-se comprometida com o sucesso do PGE, devendo acompanhar suas ações e resultados e demonstrar seu apoio.
O PGE deve abranger no mínimo : q Sua institucionalização no organograma da instituição q Suas diretrizes q Os responsáveis por sua condução
Metodologia Existem dois tipos de medida para ações de eficiência energética : 1. Medidas que impliquem ações de gestão nas instalações, incluindo treinamento de pessoal e aprendizagem de procedimentos de manutenção e engenharia. 2. Medidas que impliquem ações de atualização com a substituição de equipamentos existentes por outros mais eficientes
Observação: A experiência internacional aponta para a conclusão de que medidas de educação e de treinamento tipicamente resultam em redução da ordem de 5% do consumo de energia após um período de um ano a partir do início da implementação, a um custo inferior a 1% do custo total de um PGE global.
Sugestão de metodologia para implementação do PGE Primeiro Passo: Ações de Treinamento e informação q Constituir uma Comissão Interna de Conservação de Energia (CICE). A CICE deverá estabelecer os principais usos da energia nas instalações da instituição para criar o programa de treinamento mais adequado.
Primeiro Passo: Ações de Treinamento e informação Criar um programa de treinamento que deve ser divido em duas etapas : A) Treinamento para a gerência de energia B) Treinamento para o nível técnico
Tópicos a serem cobertos no treinamento para gerência de energia : q Visita a um programa bem sucedido q Aspectos gerais de gerência de energia q Metodologias de conscientização q Requisitos de medição necessários q Metodologias de controle e acompanhamento q Avaliação de resultados
Tópicos a serem cobertos no treinamento para o nível técnico: Os principais tópicos a serem cobertos nesta etapa deverão incluir os aspectos gerais de manutenção associados com eficiência energética.

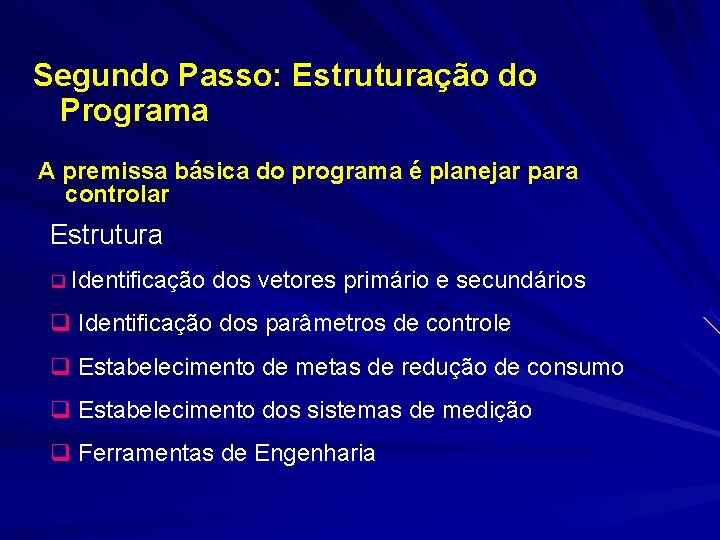

Segundo Passo: Estruturação do Programa A premissa básica do programa é planejar para controlar Estrutura q Identificação dos vetores primário e secundários q Identificação dos parâmetros de controle q Estabelecimento de metas de redução de consumo q Estabelecimento dos sistemas de medição q Ferramentas de Engenharia
q Vetores primários – correspondem aos insumos adquiridos de forma bruta : energia elétrica, gasolina, óleo diesel , etc.
q Vetores secundários – as formas de energia que serão utilizadas nas unidades administrativas, de ensino e pesquisa da instituição.
q Parâmetros de controle – parâmetros que deverão ser estabelecidos para cada um dos centros de consumo identificado.
q Metas de redução de consumo – deverão ser estabelecidas com base em parâmetros de controle previamente definidos. As metas poderão ser fixadas utilizando informações sobre o consumo histórico do centro de consumo em questão ou de forma arbitrária , fixando um percentual a ser atingido em determinado período de tempo.
q Sistemas de medição – deve-se estabelecer um sistema de medição adequado que permita a obtenção da base de dados desejada e que possa servir para avaliar os resultados alcançados, levando-se em consideração que sistemas simplificados são, em geral, suficientes para este propósito.
q Ferramentas de engenharia – incluem um conjunto de procedimentos para a substituição de equipamentos e materiais por outros de maior eficiência energética e para as atividades de operação e manutenção das instalações existentes
Terceiro Passo: Elementos dos Procedimentos Operacionais de Engenharia Deve-se observar os seguintes princípios: Formalidade - Manter as diretrizes, instruções, decisões e resultados registrados e organizados por escrito.
Realização – Todas as ações devem ser concretas e específicas
Quantificação – As metas deverão ser claramente quantificadas em valores de energia ou em moeda corrente para que não haja dúvidas em relação aos objetivos a serem alcançados.
Responsabilidade – Devem ser definidos responsáveis locais, cabendo á CICE a supervisão global.

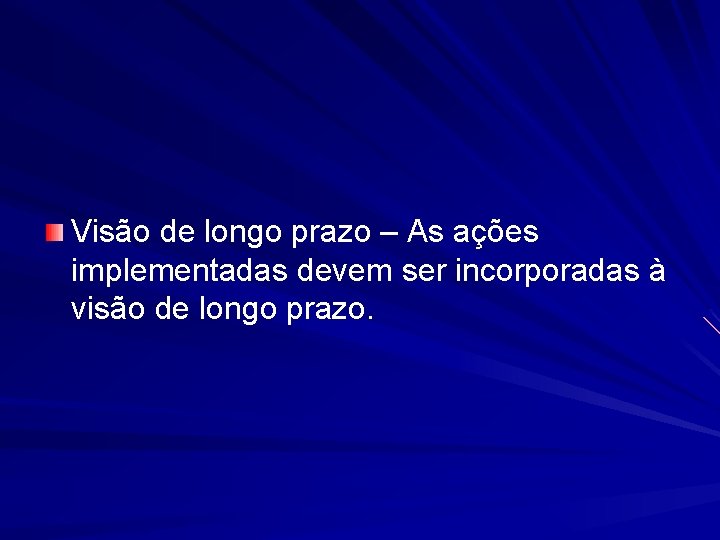

Visão de longo prazo – As ações implementadas devem ser incorporadas à visão de longo prazo.
Quarto Passo: Avaliação dos Resultados Os Resultados devem ser avaliados em termos de: Verificação do cumprimento dos prazos e custos previstos Economia efetivamente obtida em unidades de energia e redução das despesas incorridas
Pilares estratégicos do PGE Diagnóstico energético (Levantamento da Situação) Controle dos Índices (Análise e Acompanhamento dos Dados) Comunicação do Programa e de seus Resultados
Pilares estratégicos do PGE
Comissão Interna de Conservação (CICE) Para a coordenação do PGE, é necessária a constituição da Comissão Interna de Conservação de Energia A CICE foi instituída na administração pública federal pelo Decreto 99. 656, de 26/10/90
Sugestão de Estrutura para a Criação da CICE
Atribuições da CICE Realizar ou Contratar um diagnóstico Energético
Atribuições da CICE Controlar e Acompanhar o faturamento de energia desagregado em seus parâmetros: consumo (k. Wh), demanda (k. W) e fatores de carga e de potência, a partir da elaboração de gráficos e relatórios gerenciais, visando subsidiar o acompanhamento do PGE e a tomada de decisões.
Atribuições da CICE Avaliar, em cada reunião, os dados levantados, analisar o cumprimento das metas fixadas no plano de trabalho e discutir as situações de desperdício de energia elétrica, além de promover a análise das potencialidades de redução do consumo específico de energia e da demanda.
Atribuições da CICE Propor medidas de gestão de energia.
Atribuições da CICE Realizar, periodicamente, inspeções nas instalações e nos procedimentos das tarefas, visando identificar situações de desperdício de energia.
Atribuições da CICE Conscientizar os funcionários.
Atribuições da CICE Participar de aquisições que envolvam o consumo de energia.
Atribuições da CICE Designar agentes, representantes ou coordenadores para atividades específicas relativas à conservação de energia.
Análise Energética IMPORTANTE q O gerenciamento energético de qualquer instalação requer o pleno conhecimento dos sistemas energéticos existentes, dos hábitos de utilização da instalação, dos mecanismos de aquisição de energia e da experiência dos usuários e técnicos da edificação.
IMPORTANTE q A implementação de medidas estanques, não coordenas e não integradas a uma visão global de toda a instalação ou carente de uma avaliação de custo/benefício pode não produzir os resultados esperados e minar a credibilidade do programa, dificultando a continuidade do processo perante a Direção e os Funcionário.
O Primeiro Passo É conhecer como a energia elétrica é consumida na sua instalação e acompanhar o custo e o consumo de energia elétrica por serviço produzido, mantendo um registro cuidadoso
Observação Os dados mensais e históricos são de grande importância para execução do diagnóstico, podendo ser extraídos da conta de energia elétrica ou requisitados à concessionária de energia
CONCEITOS q Energia Ativa – É a energia capaz de produzir trabalho. Medida em k. Wh ou MWh q Energia Reativa – É a energia solicitada por equipamentos elétricos que geram fluxo magnético. Medida em k. Varh ou MVarh. q Energia Aparente – É a energia da resultante da soma vetorial das energias ativas e reativas. Medida em KVAh ou MVAh. q Potência – É a quantidade de energia solicitada por unidade de tempo. Medida em KW ou MW.
C 0 MPOSIÇÃO DA ENERGIA APARENTE
CONCEITOS q Demanda – É a potência média, medida por aparelho integrador, apurada durante qualquer intervalo de 15 (quinze) minutos. Medida em k. W ou MW. q Demanda Contratada – Demanda a ser obrigatória e continuamente colocada à disposição do cliente, por parte da concessionária, no ponto de entrega, conforme o valor e período de vigência fixado em contrato. Medida em k. W ou MW. q Carga Instalada – Soma da potência de todos os aparelhos instalados nas dependências da unidade consumidora, em qualquer momento, podem utilizar energia elétrica da concessionária. Medida em k. W ou MW.
CONCEITOS q Fator de Carga (FC) – Relação entre a demanda média e a demanda máxima ocorrida no período de tempo defino. q Fator de Potência (FP) – Relação entre energia ativa e reativa horária, a partir de leituras dos respectivos aparelhos de medição. Pode ser calculada pela equação: FP = k. Wh ÷ k. VAh
ESTRUTURA TARIFÁRIA DEFINIÇÕES: q Tarifa de Demanda- Valor , em reais, do k. W de demanda em determinado segmento horo-sazonal. q. Tarifa de Consumo – Valor , em reais , do k. Wh ou MWh de energia utilizada em determinado segmento horo-sazonal q. Tarifa de ultrapassagem – tarifa a ser aplicada ao valor de demanda registrada que superar o valor da demanda contratada, respeitada a tolerância
ESTRUTURA TARIFÁRIA HORÁRIOS DE REFERÊNCIA : Horario de ponta (HP)- Período definido pela concessionária composto por três hora consecutivas compreendidas entre 17 h e 22 h. Horário Fora de Ponta (HFP) –São as horas complementares às três horas consecutivas que compõem o horário de ponta.
ESTRUTURA TARIFÁRIA SAZONALIDADES : q Período seco (S) – É período de 7 (sete) meses consecutivos compreendendo os fornecimentos abrangidos pelas leituras de maio a novembro de cada ano. q. Período Úmido (U) – É período de 5 (cinco) meses consecutivos compreendendo o fornecimentos abrangidos pelas leituras de dezembro de um ano a abril do ano seguinte.
ESTRUTURA TARIFÁRIA Os segmentos horo-sazonais são formados pela composição dos períodos úmidos e seco com os horários de ponta e fora de ponta e determinados conforme abaixo : q PS – Horário de ponta em período seco q PU – Horário de ponta em período úmido q FS – Horário fora de ponta em período seco q FU – Horário fora de ponta em período úmido
O CUSTO DA ENERGIA ELÉTRICA O custo da energia elétrica para o consumidor irá depender principalmente do nível de tensão de fornecimento e da localidade do consumidor
OS CONSUMIDORES DIVIDEM-SE EM : Consumidores para baixa tensão (BT) Consumidores para alta tensão (AT)
OS CONSUMIDORES PARA BAIXA TENSÃO : 1. Subgrupo B 1 – residencial; residencial baixa renda. 2. Subgrupo B 2 – rural; cooperativa de eletrificação rural; irrigação. 3. Subgrupo B 3 – demais classes 4. Subgrupo B 4 – iluminação pública
OS CONSUMIDORES PARA ALTA TENSÃO : 1. A 1 – 230 KV ou mais; 2. A 2 – 88 KV a 138 KV; 3. A 3 – 69 KV; 4. A 3 a – 30 KV a 44 KV; 5. A 4 - 2, 3 KV a 25 KV; 6. AS – subterrâneo.
ENQUADRAMENTO TARIFÁRIO
Um Exemplo. . . Avaliação do uso de energia por parte de uma industria de forma eficiente Fonte de dados: Curva de Carga
Medidor de Qualidade de Energia VARIÁVEIS: • Potência • Energia Reativa • Fator de potência
Um Exemplo. . . Análise de um indicador Fator de carga (FC) – é um indicador que informa como a empresa utiliza a energia que lhe é disponibilizada. - O índice varia entre 1 (um) e 0 (zero) e aponta a relação entre o consumo de energia elétrica e a demanda de potência máxima em determinado tempo. - Temos a seguinte equação FC (médio) = Consumo Total (KWh) /Demanda (KW) x 730 (h) OBS : mês genérico = [365 (dias)/12 (meses)] x 24 (horas)
ESTRATÉGIAS PARA AUMENTAR O FATOR DE CARGA q Analisar os equipamentos e fazer um levantamento de utilização e verificar como a produção pode ser otimizada q Manter o atual consumo de energia elétrica e reduzir a parcela correspondente à demanda isso se consegue diversificando- o funcionamento das máquinas e realizando cronogramas de modulação q. Manter a demanda e aumentar o consumo de energia. Para tanto, deve-se aumentar a produção sem o acréscimo de novos equipamentos mas ampliando o período de operação. É o caso de se adicionar mais um turno de trabalho.
Estudo de Casos

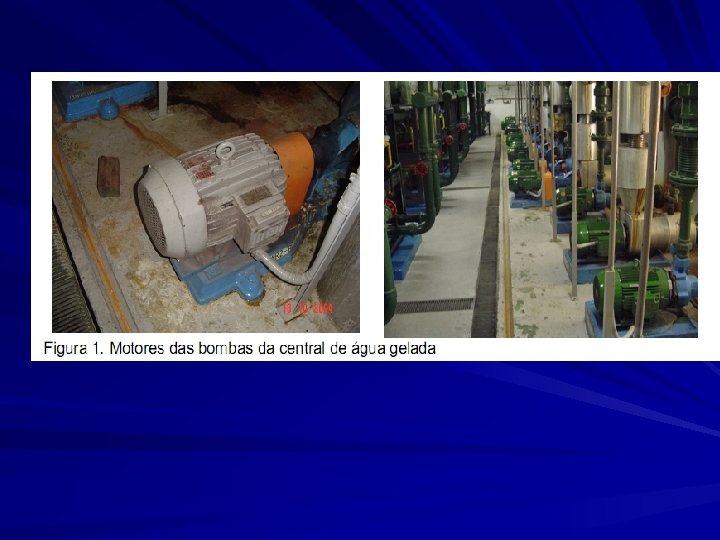

Metodologia

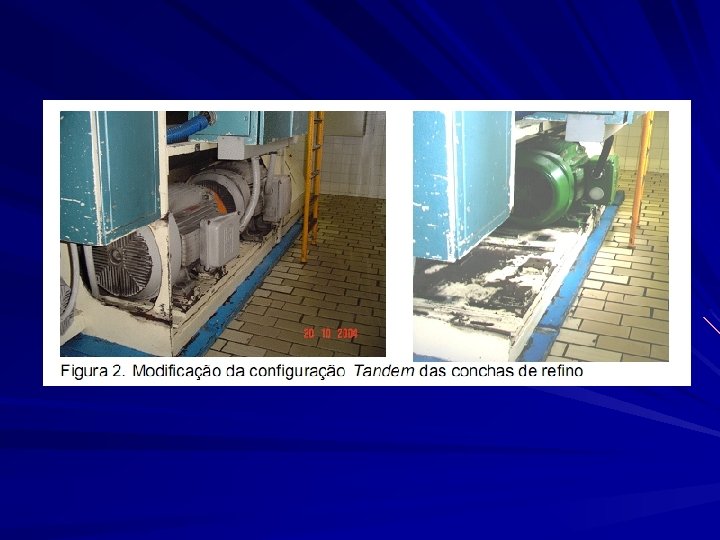

Metodologia

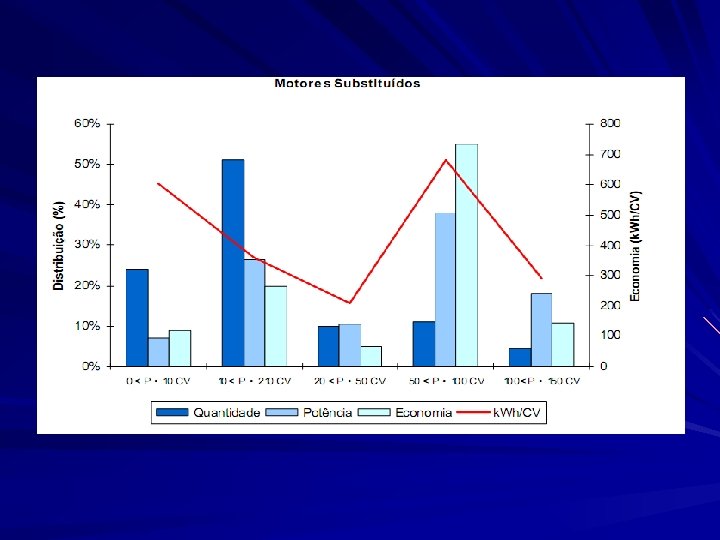

RESULTADOS
RESULTADOS

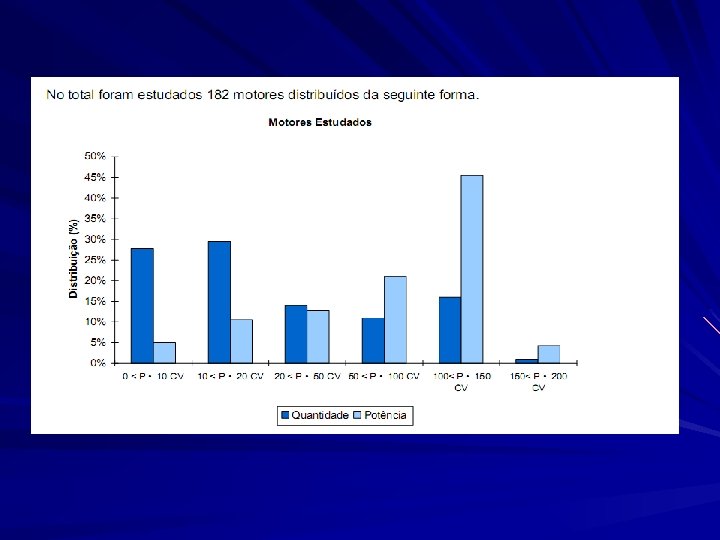

RESULTADOS Redução da demanda a ser contratada em 29. 876, 00 Energia conservada R$ 209. 035, 20 R$
