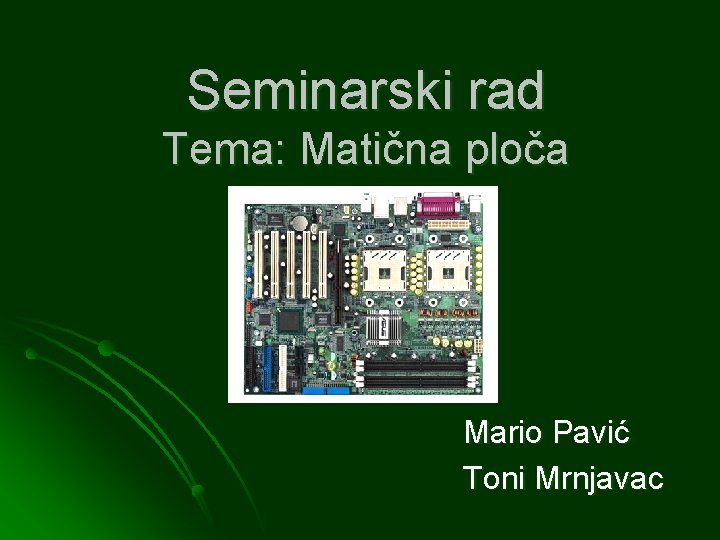

Seminarski rad Tema: Matična ploča Mario Pavić Toni Mrnjavac

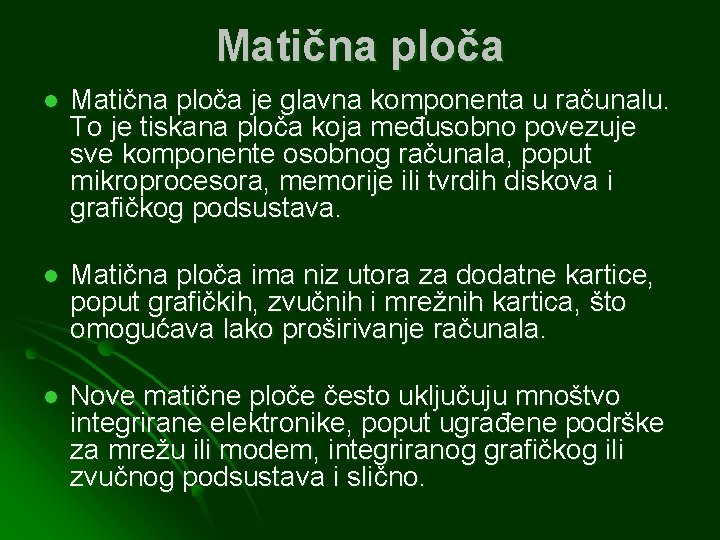

Matična ploča l Matična ploča je glavna komponenta u računalu. To je tiskana ploča koja međusobno povezuje sve komponente osobnog računala, poput mikroprocesora, memorije ili tvrdih diskova i grafičkog podsustava. l Matična ploča ima niz utora za dodatne kartice, poput grafičkih, zvučnih i mrežnih kartica, što omogućava lako proširivanje računala. l Nove matične ploče često uključuju mnoštvo integrirane elektronike, poput ugrađene podrške za mrežu ili modem, integriranog grafičkog ili zvučnog podsustava i slično.

Formatičnih ploča Matične ploče razlikuju se po svojim dimenzijama, ali i po položaju konektora. Najčešće susrećemo dva formata matičnih ploča, AT i ATX. l AT, Baby AT Ovaj format matične ploče koristio se na IBMovom računalu još 1984. godine, ali danas je vrlo rijedak. AT ploče vrlo često ne uključuju podršku za razne nove tehnologije pa se mogu susresti prilikom popravljanja ili nadogradnje starih računala

l ATX format Sve današnje matične ploče namijenjene suvremenim procesorima koriste ATX format. On postoji u nekoliko verzija, kao mini ATX i micro ATX, koji su namijenjeni specijalnim primjenama (poput korištenja u prijenosnim računalima ili malim, kompaktnim kućištima za stolna računala.

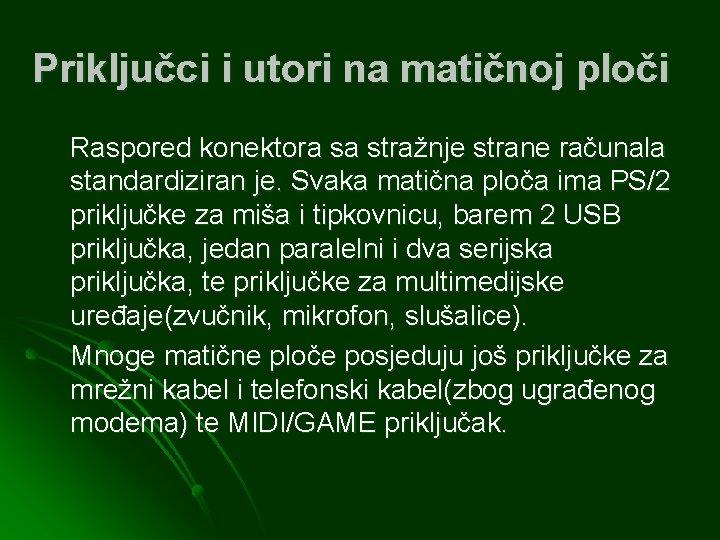

Priključci i utori na matičnoj ploči Raspored konektora sa stražnje strane računala standardiziran je. Svaka matična ploča ima PS/2 priključke za miša i tipkovnicu, barem 2 USB priključka, jedan paralelni i dva serijska priključka, te priključke za multimedijske uređaje(zvučnik, mikrofon, slušalice). Mnoge matične ploče posjeduju još priključke za mrežni kabel i telefonski kabel(zbog ugrađenog modema) te MIDI/GAME priključak.

Matična ploča ima još i niz konektora i utora namijenjenih priključivanju ostalih komponenti računala. Utori i konektori mogu se podijeliti u slijedeće skupine: l l l utori za proširenja(ISA, PCI, AGP, AMR, ACR, CNR); konektori za tvrde diskove i disketne pogone; utor za mikroprocesor; utori za memoriju: ostali utori;

Pci utori AGP utor Floppy Socket za procesor Konektori za vanjske urađaje Memorijski SATA utori konektor IDE Raid Napajanje konektor Northbridge Southbridge IDE konektor

l PCI utori (Peripheral Component Interconnect) su danas standardni za razne vrste kartica - od modema, preko mrežnih, grafičkih i zvučnih kartica, pa do dodatnih kontrolera za diskove. l Na starijim matičnim pločama mogu se naći i ISA (Industry Standard Architecture) utori, koji su naslijeđeni još sa PC XT i PC AT računala. Na novijim matičnim pločama ovi utori su postali nepotrebni, budući su sve kartice za proširenja u međuvremenu bile na raspolaganju u PCI verzijama. l AGP (Accelerated Graphics Port) namijenjen je spajanju brzih grafičkih kartica. AGP ponajprije koriste grafičke kartice namijenjene trodimenzijalnoj grafici.

l IDE/ATA konektori služe za spajanje tvrdih diskova. Na matičnoj ploči obično imamo dva standardna IDE/ATA priključka (sa 40 pinova) za tvrde diskove, te jedan priključak za disketne pogone.

l Postoje procesori namijenjeni umetanju u podnožje (socket), te oni izvedeni na posebnim karticama koji se umeću u utor (slot). Slot izvedbe procesora omogućavaju jednostavniju izvedbu hlađenja, kao i integraciju veće količine cache memorije uz sam procesor. No kako su slot procesori preskupi u masovnoj proizvodnji, glavni proizvođači ovih procesora su se vratili na socket izvedbe.

Sinkrone i asinkrone matične ploče l Osnovna brzina na kojoj mikroprocesor komunicira s memorijom naziva se memory bus speed, odnosno FSB (Front Side Bus). Na većini matičnih ploča, odabirom FSB brzine, također je određena i brzina PCI sabirnice, dakle takt komunikacije s uređajima koji se nalaze u PCI utorima. Ove matične ploče, kod kojih brzina PCI sabirnice ovisi o odabranoj FSB brzini, nazivaju se sinkronim matičnim pločama. l Neke matične ploče omogućavaju da se FSB i PCI taktovi postave neovisno. Ovakve matične ploče ne dopuštaju sinkrono povećanje takta PCI sabirnice ovisno o FSB taktu, pa se nazivaju asinkrone matične ploče.

Konfiguriranje matične ploče i BIOS l Na starijim matičnim pločama jedini način za podešavanje raznih parametara rada je bio korištenjem kratkospojnika (jumpera) na matičnoj ploči. Kod suvremenih matičnih ploča, većina podešavanja, uključujući i namještanje FSB brzine, obavlja se korištenjem BIOS Setupa. BIOS (Basic Input Output System) je ključan dio za funkcioniranje matične ploče. Radi se o softweru koji je pohranjen u CMOS čipu na matičnoj ploči, a obavlja razne poslove na potpuno niskoj razini, tj. komunicira sa samim hardwerom.

Chipseti l Chipset je skup čipova koji upravljaju radom matične ploče. Chipset zna kako komunicirati s RAM memorijom, koji taktovi FSB-a i PCI-a stoje na raspolaganju, kako se komunicira s grafičkim karticama umetnutima u AGP utor, diskovima spojenima na IDE/ATA sučelje ili pak vanjskim USB uređajima. Za obavljanje svih ovih radnji mikroprocesor se oslanja upravo na chipset matične ploče.

l Intel 875 P Canterwood Chipset namijenjen P 4 procesoru, sastoji se od dva čipa. Prvi od njih, nazvan Northbridge (Intel 82875 P), brine se za komunikaciju s komponentama koje zahtjevaju brz protok podataka - to su mikroprocesor, grafička kartica spojena na AGP sučelje i memorija. Drugi, imenom Southbridge (Intel 82801 ER), brine se za komunikaciju koje su manje zahtjevne u pogledu brzine prijenosa podataka, poput PCI sabirnice, USB portova, IDE/ATA sučelja za diskove i slično.

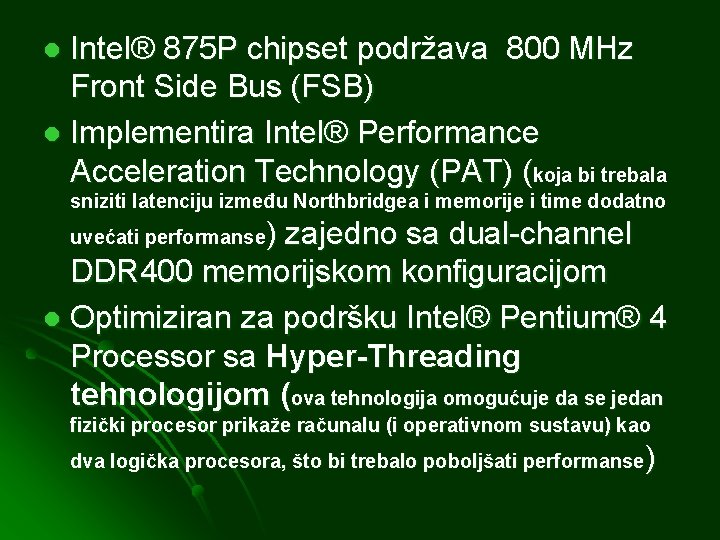

Intel® 875 P chipset podržava 800 MHz Front Side Bus (FSB) l Implementira Intel® Performance Acceleration Technology (PAT) (koja bi trebala l sniziti latenciju između Northbridgea i memorije i time dodatno ) zajedno sa dual-channel DDR 400 memorijskom konfiguracijom l Optimiziran za podršku Intel® Pentium® 4 Processor sa Hyper-Threading tehnologijom (ova tehnologija omogućuje da se jedan uvećati performanse fizički procesor prikaže računalu (i operativnom sustavu) kao ) dva logička procesora, što bi trebalo poboljšati performanse

Integriran Hi-Speed USB 2. 0 l AGP 8 X Interface l Serial ATA l Poboljšan AC '97 audio Serial ATA l 875 P chipset pomaže da aplikacije koje će se pojaviti u budućnosti rade u optimalnom režimu na Pentium 4 procesorskim platformama l
