Seminarski rad KONCEPT NACRTNA GEOMETRIJA Pretstavljanje prostornih oblika

Seminarski rad: KONCEPT NACRTNA GEOMETRIJA Pretstavljanje prostornih oblika i njihovih međusobnih položaja. . .

AUTO CAD & DESKRIPTIVNA GEOMETRIJA stud. Zdeno J. Sokol prof. Katarina Jevtić Novaković Miloje Simanić

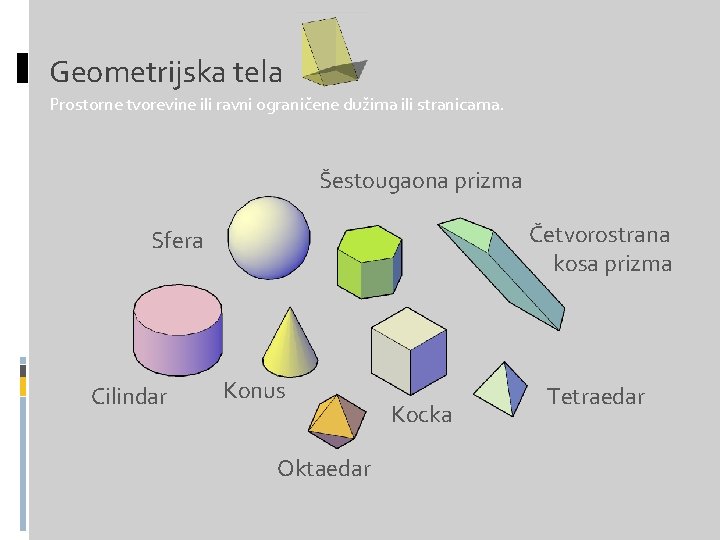

Geometrijska tela Prostorne tvorevine ili ravni ograničene dužima ili stranicama. Šestougaona prizma Četvorostrana kosa prizma Sfera Cilindar Konus Oktaedar Kocka Tetraedar

Prodori tela Prodor kose četvorostrane prizme i cilindra. Editovanje geometrijskih tela: Ø (Modify / Solid Editing / Union) Komandom UNION se od vise geometrijskih tela napravi jedna celina. Ø (Modify / Solid Editing / Subtract) Komandom SUBTRACT se ukloni jedno telo a ostane isečeno ono drugo. Ø (Modify / Solid Editing / Intersect) Komandom INTERSECT se uklone oba tela i njihov zajednički deo ostane.

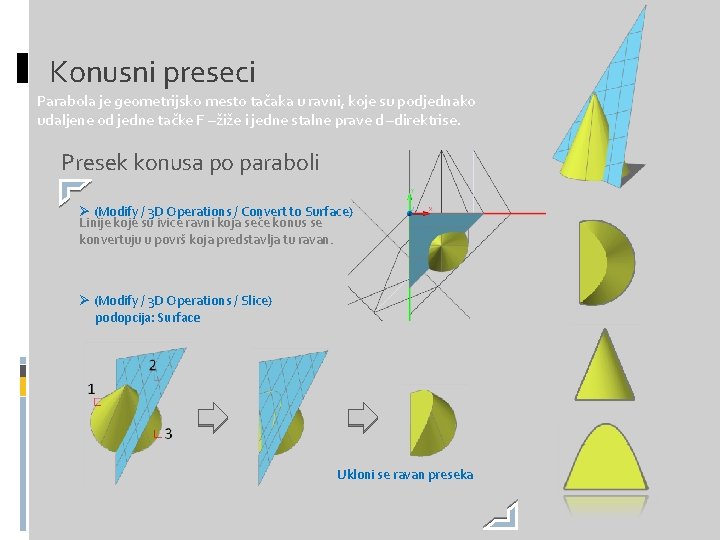

Konusni preseci Parabola je geometrijsko mesto tačaka u ravni, koje su podjednako udaljene od jedne tačke F –žiže i jedne stalne prave d –direktrise. Presek konusa po paraboli Ø (Modify / 3 D Operations / Convert to Surface) Linije koje su ivice ravni koja seče konus se konvertuju u površ koja predstavlja tu ravan. Ø (Modify / 3 D Operations / Slice) podopcija: Surface Ukloni se ravan preseka

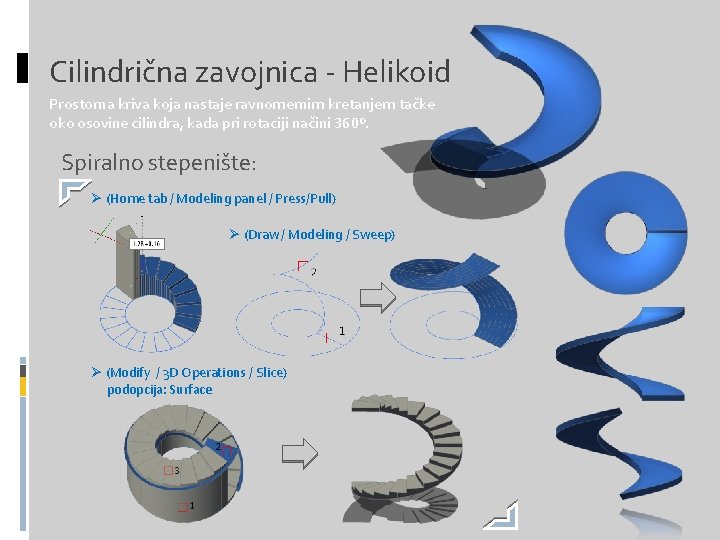

Cilindrična zavojnica - Helikoid Prostorna kriva koja nastaje ravnomernim kretanjem tačke oko osovine cilindra, kada pri rotaciji načini 360º. Spiralno stepenište: Ø (Home tab / Modeling panel / Press/Pull) Ø (Draw / Modeling / Sweep) Ø (Modify / 3 D Operations / Slice) podopcija: Surface

Hiperbolički paraboloid Nastaje kada jedna prava izvodnica, zadržavajući paralelan položaj u odnosu na jednu ravan, kreće se po dvema pravama ili nastaje kretanjem jedne parabole po drugoj. Ø (Modify / 3 D Operations / Thicken) Ø (Draw / Modeling/ Extrude) Ø (Modify / Solid Editing / Subtract Ø (Draw / Modeling / Sweep) Ø (Draw / Modeling/ Extrude)

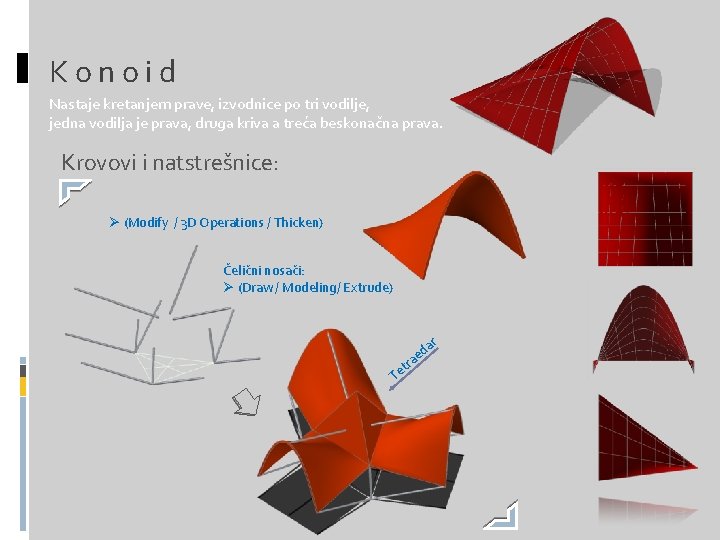

K o n o i d Nastaje kretanjem prave, izvodnice po tri vodilje, jedna vodilja je prava, druga kriva a treća beskonačna prava. Krovovi i natstrešnice: Ø (Modify / 3 D Operations / Thicken) Čelični nosači: Ø (Draw / Modeling/ Extrude) r tr e T da e a

Digitalni model terena Ø (Draw / Modeling/ Loft) Izohipse se iscrtaju sa alatkom - SPLINE proizvoljno, nakon čega selektovanjem svih izohipsi, sa alatkom iz menija za modelovanje - LOFT napravi se površina koja je neravna, u obliku terena. Ø (Modify / 3 D Operations / Slice) podopcija: Surface

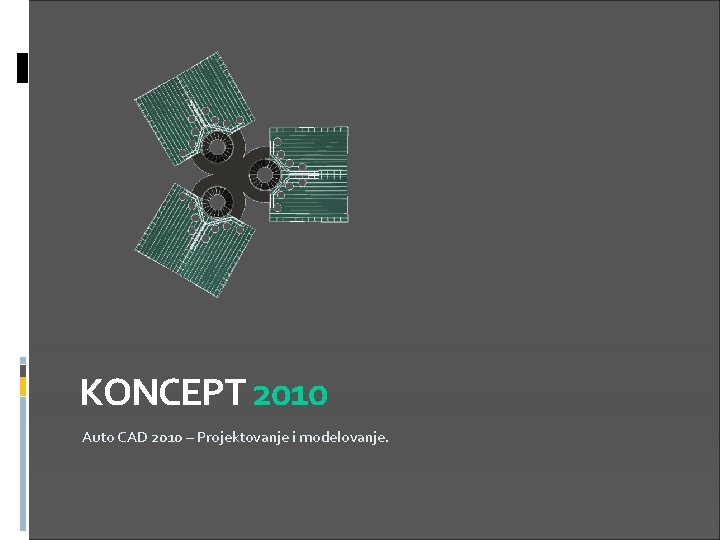

KONCEPT 2010 Auto CAD 2010 – Projektovanje i modelovanje.

KONCEPT Postavljanje gornje ploče objekta. . . Određivanje položaja objekta na platou. . . Postavljanje spiralnog stepeništa. . .

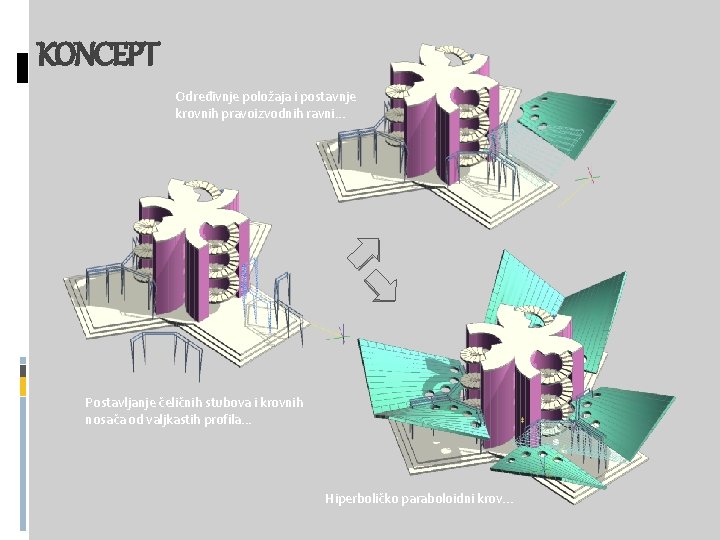

KONCEPT Određivnje položaja i postavnje krovnih pravoizvodnih ravni. . . Postavljanje čeličnih stubova i krovnih nosača od valjkastih profila. . . Hiperboličko paraboloidni krov. . .

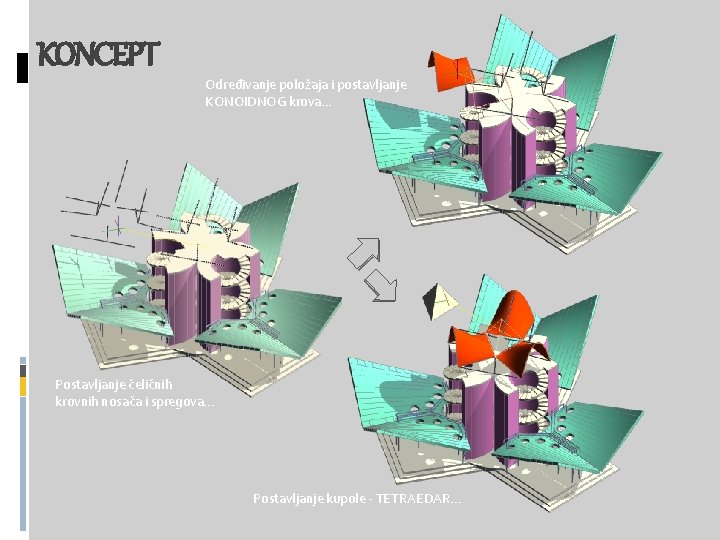

KONCEPT Određivanje položaja i postavljanje KONOIDNOG krova. . . Postavljanje čeličnih krovnih nosača i spregova. . . Postavljanje kupole - TETRAEDAR. . .

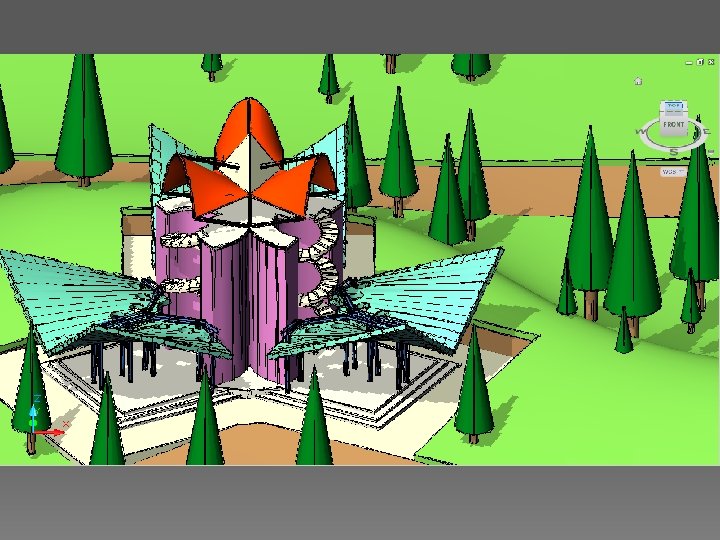

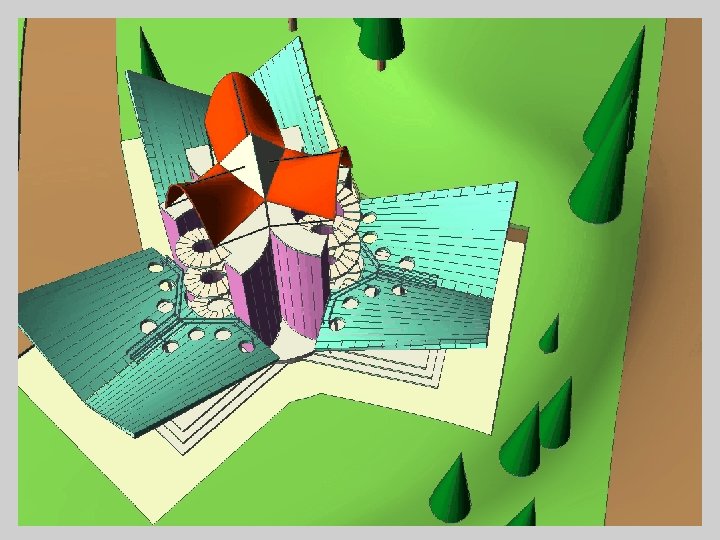

KONCEPT

KONCEPT +++ NACRTNA GEOMETRIJA prof. Katarina Jevtić Novaković, Miloje Simanić Visoka Građevinsko Geodetska škola, ul. Hajduk Stankova br. 2, Beograd. Školska 2009/2010 godina Student: Zdeno J. Sokol Modelovanje: Auto CAD 2010 Obrada slika: Adobe Photo Shop CS Prezentacija: Microsoft Power Point 2007 S A D R Ž A J Uvodna strana: Seminarski rad – KONCEPT Auto CAD & Deskriptivna geometrija Geometrijska tela Prodori tela Konusni preseci Cilindrična zavojnica Hiperbilički paraboloid Konoid Digitalni model terena Koncept 2010. . The End
