SEMINARIO DE II ACCESIBILIDAD ARQUITECTONICA Y MEDIO FISICO

TEMA SEÑALIZACION VIAL

MANUAL DE SEÑALIZACION VIAL MINISTERIO DE TRANSPORTE; REPUBLICA DE COLOMBIA FONDO DE SEÑALOZACION VIAL (MAYO 2004) SEÑALES VERTICALES: Las señales verticales son placas fijadas en postes o estructuras instaladas sobre la vía o adyacentes a ella, que mediante símbolos o leyendas determinadas cumplen la función de prevenir a los usuarios sobre la existencia de peligros y su naturaleza, reglamentar las prohibiciones o restricciones respecto del uso de las vías, así como brindar la información necesaria para guiar a los usuarios de las mismas. Se clasifican en: • Señales preventivas • Señales reglamentarias • Señales informativas

UBICACIÓN DE LAS SEÑALES VERTICALES Todas las señales se colocarán al lado derecho de la vía, teniendo en cuenta el sentido de circulación del tránsito, de forma tal que el plano frontal de la señal y el eje de la vía formen un ángulo comprendido entre 85 y 90 grados, con el fin de permitir una óptima visibilidad al usuario. En carreteras, la distancia de la señal medida desde su extremo interior hasta el borde del pavimento, deberá estar comprendida entre 1, 80 m y 3, 60 m. En las zonas urbanas serán instaladas de tal forma quela distancia de la señal medida desde su extremo más sobresaliente hasta el borde del andén no sea menor de 0, 30 m.

UBICACIÓN DE LAS SEÑALES VERTICALES

UBICACIÓN DE LAS SEÑALES VERTICALES ALTURA La altura de la señal medida, desde el extremo inferior del tablero hasta el nivel de la superficie de rodadura no debe ser menor de 1, 80 m, para aquéllas que se instalen en el área rural. En áreas urbanas, la altura de la señal medida desde su extremo inferior hasta la cota del borde del andén no debe ser menor de 2, 0 m. Las señales elevadas se colocan sobre estructuras adecuadas en forma tal que presenten una altura libre mínima de 5, 0 m. , sobre el punto más alto de la rasante de la vía.

UBICACIÓN DE LAS SEÑALES VERTICALES ALTURA

SEÑALIZACION HORIZONTAL Definición: La señalización horizontal, corresponde a la aplicación de marcas viales, conformadas por líneas, flechas, símbolos y letras que se pintan sobre el pavimento, bordillos o sardineles y estructuras de las vías de circulación o adyacentes a ellas, así como los objetos que se colocan sobre la superficie de rodadura, con el fin de regular, canalizar el tránsito o indicar la presencia de obstáculos Materiales: Las marcas viales deben hacerse mediante el uso de pinturas en frío o en caliente; siempre que cumpla con las especificaciones de color y visibilidad; siendo necesario que no presenten condiciones deslizantes, especialmente en los pasos peatonales y en las proximidades a éstos.

SEÑALIZACION HORIZONTAL Colores y letras: Las líneas longitudinales y marcas deben ser blancas o amarillas. En las líneas longitudinales el color blanco se empleará para hacer separación entre tránsito en el mismo sentido y el amarillo entre tránsito de sentido contrario. Las flechas, símbolos y letras serán de color blanco, a excepción de las flechas de doble cabeza utilizadas para la demarcación de carriles de contraflujo

SEÑALIZACION HORIZONTAL CLASIFICACION Marcas longitudinales: Líneas centrales Líneas de borde de pavimento Líneas de carril Demarcación de uso de carril Demarcación de canalización Demarcación de paraderos de buses Demarcación de carriles de contraflujo Demarcación de bermas pavimentadas Demarcación de líneas de estacionamiento Flechas Demarcación de carriles exclusivos para buses Demarcación de aproximación a pasos a nivel Demarcación de aproximación a obstrucciones Demarcación de transiciones en el ancho del pavimento Líneas de separación de rampas Demarcación de zonas de adelantamiento prohibido

SEÑALIZACION HORIZONTAL CLASIFICACION Marcas transversales: Demarcación de líneas de “pare” Demarcación de pasos peatonales Demarcaciones de ceda el paso Líneas antibloqueo Símbolos y letreros Líneas centrales: Se emplearán estas líneas de color amarillo, para indicar el eje de una calzada con tránsito en los dos sentidos y de color blanco para separar carrilles de tránsito. .

SEÑALIZACION HORIZONTAL CLASIFICACION Las líneas centrales deben usarse en los siguientes casos: • En vías rurales de dos sentidos, con ancho de pavimento de 5, 50 m o más, • En vías secundarias o de jerarquía superior, dentro del perímetro urbano de las poblaciones, • En todas las calles o carreteras de cuatro o más carriles, • En ciclorrutas, • En autopistas, carreteras principales y secundarias, y • En todas las vías en donde un estudio de ingeniería de tránsito así lo aconseje.

SEÑALIZACION HORIZONTAL CLASIFICACION Las líneas centrales estarán conformadas por una línea segmentada de 12 cm de ancho, como mínimo, con una relación de longitudes entre segmento y espacio de tres (3) a cinco (5). Tendrán las siguientes dimensiones: En vías rurales: • Longitud del segmento pintado 4, 50 m • Longitud del espacio sin pintar 7, 50 m En vías urbanas: • Longitud del segmento pintado 3, 00 m • Longitud del espacio sin pintar 5, 00 m

SEÑALIZACION HORIZONTAL CLASIFICACION Las líneas centrales y de borde de pavimento LINEA BORDE DE PAVIEMENTO LINEA CENTRAL

SEÑALIZACION HORIZONTAL CLASIFICACION Las líneas de carril Estas líneas servirán para delimitar los carriles que conducen el tránsito en la misma dirección. Para indicar que el cambio del carril se puede hacer sin afrontar un riesgo, se usará una línea blanca segmentada de 12 cm de ancho, como mínimo, con relación de longitudes entre segmento y espacio de tres (3) a cinco (5), conforme a las siguientes dimensiones: En vías rurales: Longitud del segmento pintado 4, 50 m Longitud del espacio sin pintar 7, 50 m En vías urbanas: Longitud del segmento pintado 3, 00 m Longitud del espacio sin pintar 5, 00 m Cuando el cambio de carril puede acarrear un riesgo, si no se efectúa con precaución, se usará una línea blanca continua de 12 cm de ancho, como mínimo.

SEÑALIZACION HORIZONTAL CLASIFICACION Las líneas de carril LINEA DE CARRIL

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcación de canalización: Las demarcaciones de canalización se harán con líneas blancas continuas de 15 cm de ancho, como mínimo. Esta línea, por su anchura, es un valioso medio de regulación del tránsito, para canalizarlo o encarrilarlo y disminuir los cambios de carril. Estas demarcaciones se emplearán, así: a) Para indicar refugios en un área pavimentada b) Para separar carriles exclusivos para giro, de los demás carriles de tránsito C) Para demarcar rampas de entrada y salida en autopistas El uso de esta demarcación se limita a sitios en donde no es necesario emplear una restricción severa en forma de barrera física.

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcación de canalización: LINEA CENTRAL LINEA DE CEBRA LINEA DE CANALIZACION DE CARRIL EXCLUSIVO LINEA DE PARE 60 CM LINEA DOBLE CENTRAL LINEA LIMITADORA DE CARRILES

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcación de uso de carril Se hará a la entrada a intersecciones para indicar al usuario la manera correcta de entrar, previéndole los giros derechos o izquierdos e indicándole el sitio en donde debe efectuarlos y se hará con leyendas y flechas de color blanco, que complementan las señales verticales

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcaciones de limites de estacionamientos

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcaciones para estacionamientos en batería

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcación de carril exclusivo para bus: consta de: • Línea de límite de carril exclusivo para buses de 25 cm a 30 cm de ancho, continua blanca, con una interrupción frente a los cruces. • La leyenda “SOLO BUSES” debe colocarse al comienzo del carril y repetirla después de cada intersección. • Si las intersecciones están separadas por aproximadamente 300 m, debe repetirse también la leyenda aproximadamente cada 150 m. • Flechas de advertencia antes del comienzo del carril exclusivo, a 15 y 30 m de distancia aproximadamente. • Líneas segmentadas (zona mixta) después de la flecha para advertir que pueden entrar los vehículos al carril exclusivo con el fin de girar a la derecha.

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcación de carril exclusivo para bus:

SEÑALIZACION HORIZONTAL CLASIFICACION Símbolos y letreros en el pavimento: Tanto las letras como los símbolos deben alargarse considerablemente en la dirección del movimiento del tránsito, debido al pequeño valor del ángulo bajo el cual los observan los conductores que se aproximan Cuando la velocidad de diseño es igual o menor de 60 km/h, las letras y números tendrán, como mínimo una altura de 1, 60 m y 0, 50 m de ancho, a excepción de las indicaciones de velocidad. Las indicaciones de velocidad se marcarán en el pavimento con las siguientes dimensiones: • Vías de más de 60 km/h 4, 00 m. x 1, 15 m. • Vías de 60 km/h o menos 1, 60 m. x 1, 19 m.

SEÑALIZACION HORIZONTAL CLASIFICACION Símbolos y letreros en el pavimento:

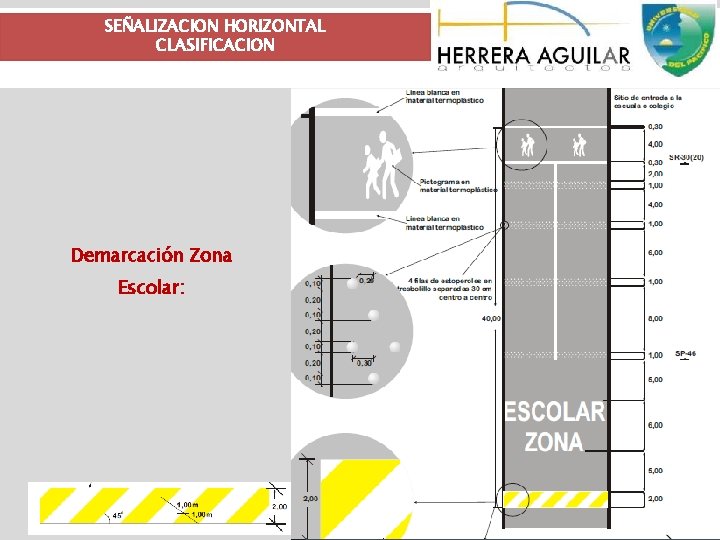

SEÑALIZACION HORIZONTAL CLASIFICACION Demarcación Zona Escolar:

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS GENERALIDADES: Cuando se ejecutan trabajos de construcción, rehabilitación, mantenimiento o actividades relacionadas con servicios públicos en una determinada vía, o en zona adyacente a la misma, se presentan condiciones especiales que afectan la circulación de vehículos y personas. Dichas situaciones deberán ser atendidas especialmente, estableciendo normas y medidas técnicas apropiadas, que se incorporan al desarrollo del proyecto cualquiera sea su importancia o magnitud, con el objeto de reducir el riesgo de accidentes y hacer más ágil y expedito el tránsito de los usuarios, procurando reducir las molestias en su desplazamiento por la vía.

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS GENERALIDADES: Los dispositivos para la regulación del tránsito, deberán ubicarse con anterioridad al inicio de la obra, permanecer durante la ejecución de la misma y serán retirados una vez cesen las condiciones que dieron origen a su instalación Todas las señales que se utilicen en la ejecución de obras deberán ser reflectivas

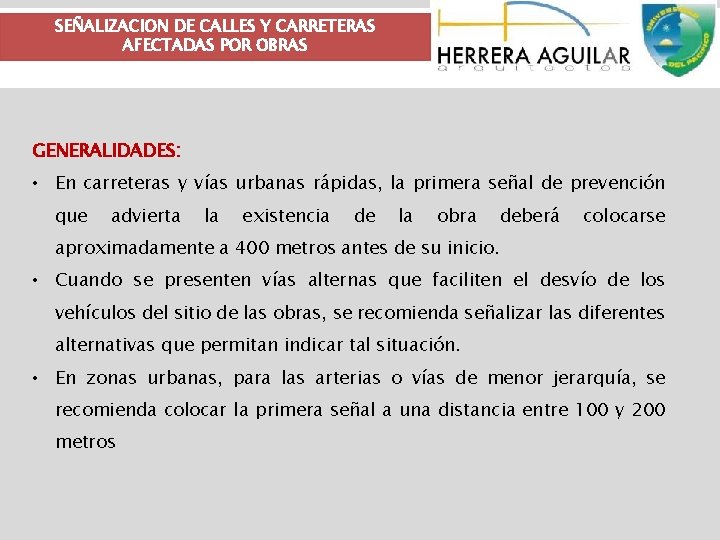

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS GENERALIDADES: • En carreteras y vías urbanas rápidas, la primera señal de prevención que advierta la existencia de la obra deberá colocarse aproximadamente a 400 metros antes de su inicio. • Cuando se presenten vías alternas que faciliten el desvío de los vehículos del sitio de las obras, se recomienda señalizar las diferentes alternativas que permitan indicar tal situación. • En zonas urbanas, para las arterias o vías de menor jerarquía, se recomienda colocar la primera señal a una distancia entre 100 y 200 metros

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS Barricadas: Formadas por bandas o listones horizontales, con una longitud entre 2, 0 m y 2, 4 m y una altura de 0, 20 m, separadas por espacios iguales a sus alturas. Las bandas serán fijadas a postes firmemente hincados cuando sean fijadas para obras de larga duración y sobre caballetes cuando sean portátiles para obras de corta duración. La altura de cada barricada deberá ser de 1, 50 m como mínimo

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS Conos: Se emplearán para delinear carriles temporales de circulación, Deberán tener un mínimo de 0, 45 m de altura, con base de sustentación cuadrada, circular o de cualquier otra forma que garantice su estabilidad

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS Delineadores Tubulares: Estos dispositivos de canalización vehicular y peatonal serán fabricados en material plástico anaranjado. Estos elementos tendrán una altura no menor a 0, 70 m y un diámetro no menor a 7 cm, ni mayor a 10 cm. Deberán contar con tres bandas de 7, 5 cm, separadas entre sí no menos de 10 cm, elaboradas en lámina reflectiva blanca Cuando los delineadores tubulares se utilicen para hacer cerramientos en obras, podrán tener solamente dos franjas reflectivas separadas 15 cm o más y deberán contar con un mínimo de dos (2) orificios o pasadores que permitan canalizar cintas demarcadoras de tres (3) pulgadas de ancho, que se extiendan a lo largo de la zona señalizada.

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS Delineadores Tubulares:

SEÑALIZACION DE CALLES Y CARRETERAS AFECTADAS POR OBRAS Reja Portátil Peatonal: Dispositivos de canalización peatonal, utilizados durante la ejecución de obras de corta duración, tales como cajas, pozos, andenes, etc. Deberán colocarse al rededor del área de trabajo, con el fin de proteger trabajadores; a los es peatones y indispensable acompañarlos con dispositivos de luz intermitente en horas nocturnas

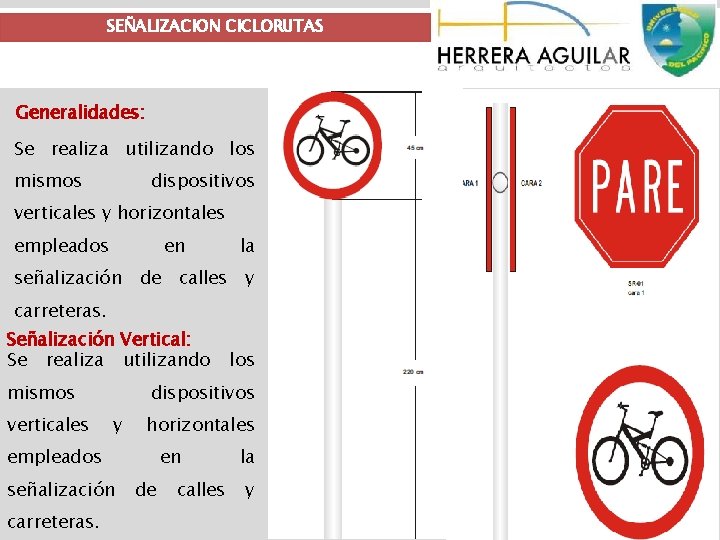

SEÑALIZACION CICLORUTAS Generalidades: Se realiza utilizando los mismos dispositivos verticales y horizontales empleados en la señalización de calles y carreteras. Señalización Vertical: Se realiza utilizando mismos verticales dispositivos y horizontales empleados señalización carreteras. los en de calles la y

SEÑALIZACION CICLORUTAS Líneas de Borde de Pavimento: Se empleará para indicar el borde exterior del pavimento y para separar la calzada de circulación de bicicletas del sardinel o del sendero peatonal, según sea el caso. Esta línea será continua, con un ancho mínimo de 10 cm y se demarcará en color blanco. • Longitud del segmento pintado: un (1) metro • Longitud del espacio sin pintar: un (1) metro • Longitud mínima antes de la intersección: veinte (20) metros

SEÑALIZACION CICLORUTAS Demarcación Líneas de Pare: Esta demarcación se utilizará en las intersecciones, para indicar al usuario el sitio en donde debe detenerse, anterior a la señal reglamentaria o el semáforo correspondiente. Se empleará una franja continua de 40 cm ubicada a demarcación 120 cm de de la pasos peatonales, para los casos en que exista señal de pare.

SEÑALIZACION CICLORUTAS Demarcación Líneas de Pare:

SEÑALIZACION CICLORUTAS Interferencias con Boca Calle: La infraestructura de las ciclorrutas genera diferentes conflictos con otros tipos de movilización, como se describen a continuación: • Conflicto vehículo ciclista • Conflicto vehículo peatón • Conflicto ciclista peatón Estos conflictos se generan por el hecho de que al inicio y terminación de cada cuadra confluye el paso de los vehículos, ciclistas y peatones, que deben compartir un espacio de intersección y que requiere ser señalizado, para dar el acceso ordenado a cada elemento del tránsito. .

SEÑALIZACION CICLORUTAS Interferencias con Boca Calle: Símbolo a Demarcar Demarcación de pasos peatonales

SEÑALIZACION CICLORUTAS Interferencias con Boca Calle: Conflicto en Bocacalle

EJEMPLOS TIPICOS DE SEÑALIZACION Intersección en T canalizada T no canalizada

EJEMPLOS TIPICOS DE SEÑALIZACION Cruce de cicloruta sin Prelación sobre anden

EJEMPLOS TIPICOS DE SEÑALIZACION Cruce de cicloruta con Cruce de cicloruta sin Prelación sobre anden Prelación sobre separador

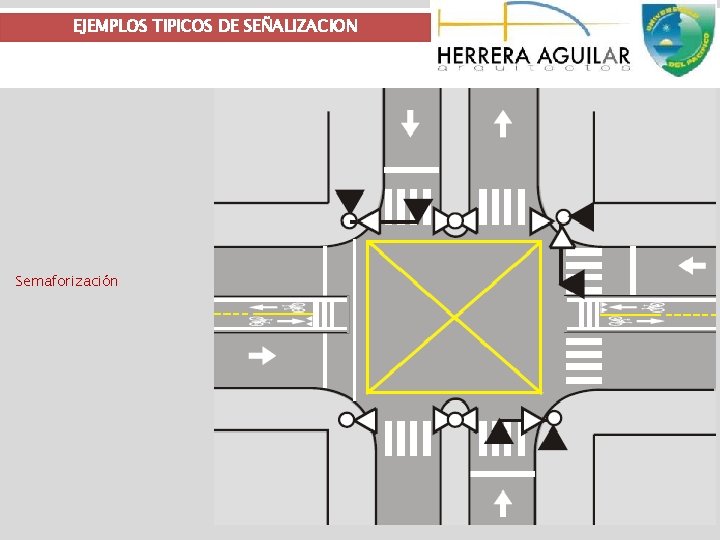

EJEMPLOS TIPICOS DE SEÑALIZACION Semaforización

EDGAR JULIAN HERRERA AGUILAR Arquitecto, Universidad del Pacifico. Buenaventura, Mayo de 2012. Tel. 3173794749 edgarjulian@hotmail. es http: //heraq. wordpress. com
