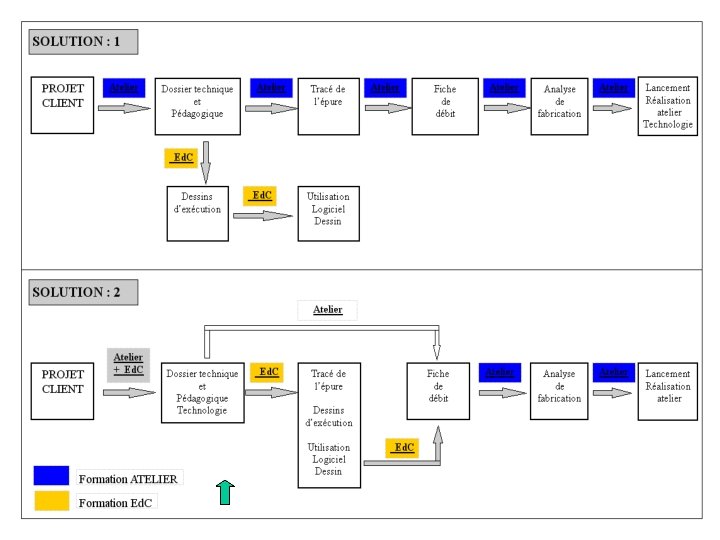

SEMINAIRE ACADEMIQUE BOIS - ETUDE des CONSTRUCTIONS VOLVIC 12 mars 2008 Liaison : Etude des Constructions - Réalisation atelier -Répartition des tâches Ed. C-Atelier (quelle solution choisir? ) -La progression à partir du référentiel (informatisée ou non? ) -Exemple de liaison Ed. C-Atelier (étude du chevalet)

• Liaison : Etude des Constructions - Réalisation atelier De l’étude à la réalisation à l’atelier d’un chevalet DT S 4 A S 4 B S 4 C S 4 D PF RA - Dossier technique - Séquence 4 A : Epure du chevalet - Séquence 4 B : Dessin d’exécution des traverses - Séquence 4 C : Utilisation du logiciel « INVENTOR » - Séquence 4 D : Fiches de débit (manuscrite + « Excel » ) - Processus de fabrication + corrigé PFC - Réalisation atelier

• Projet « Client » • Etude - conception: Ed. C et atelier (logiciel « Solid. Works)

• Tracé : Ed. C • Corrigé : Ed. C ou atelier

• Mise en page : Ed. C • Corrigé : Ed. C

• Mise en page (dessin d’exécution des traverses) • Calculer les intervalles entre les surfaces d’encombrement des vues (X, Y, Z) • Représenter les différentes vues demandées des 2 traverses

• Correction (dessin d’exécution des traverses)

Représentation des 3 éléments séparés de la goulotte Liaison des 3 éléments de la goulotte Représentation orthogonale de la goulotte

• Représentation des 3 éléments séparés : Standard. ipt Arrière goulotte Fond goulotte Façade goulotte Mise en page (Standard. idw)

• Liaison des 3 éléments de la goulotte : Standard. iam Phase 1 Phase 2 Phase 3

• Représentation orthogonale de la goulotte : Standard. idw

• Fiche de débit manuscrite (Ed. C ou atelier) • Fiche de débit «Excel» : Ed. C • Corrigé : Ed. C ou atelier

• Fiche de débit «Excel» • Réaliser le tableau de la fiche de débit : cadre/titres/formulaire/couleur de remplissage/etc…) • Enregistrer la fiche de débit vierge afin d’être copiée et réutilisée dans les séquences suivantes. • Compléter la fiche de débit du chevalet

• Fiche de débit «Excel» CORRIGE • Comparer les deux résultats obtenus.

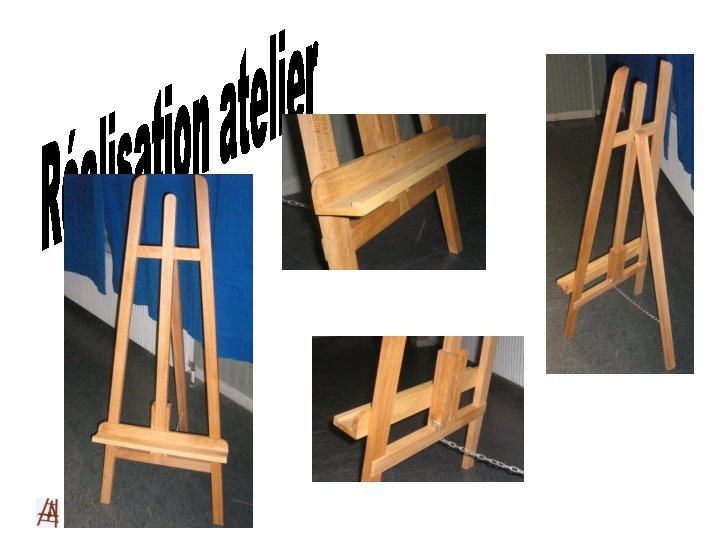

• Processus de fabrication (Atelier)

• Processus de fabrication : CORRIGE (Atelier)
