Semiconductori Iankovszky Cristina Cuprins l l l l

Semiconductori Iankovszky Cristina

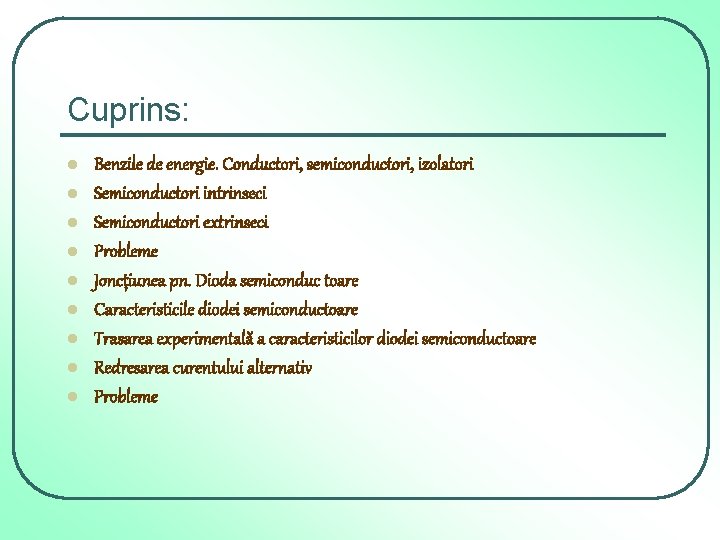

Cuprins: l l l l l Benzile de energie. Conductori, semiconductori, izolatori Semiconductori intrinseci Semiconductori extrinseci Probleme Joncţiunea pn. Dioda semiconduc toare Caracteristicile diodei semiconductoare Trasarea experimentală a caracteristicilor diodei semiconductoare Redresarea curentului alternativ Probleme

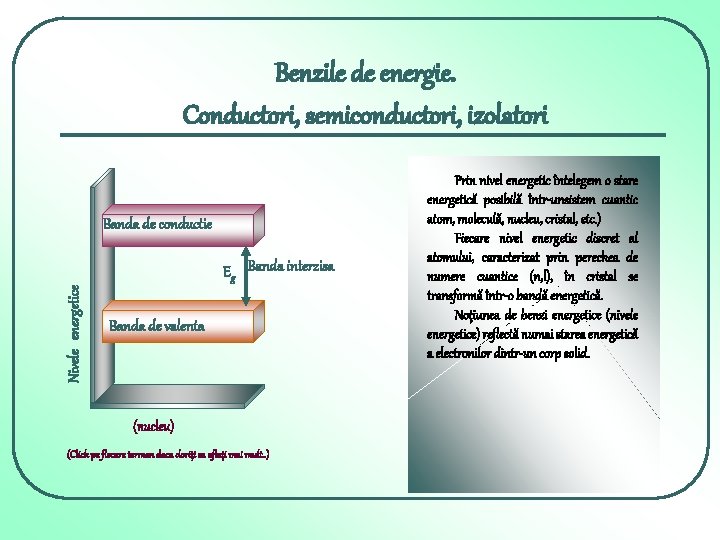

Benzile de energie. Conductori, semiconductori, izolatori Banda de conductie Nivele energetice Eg Banda interzisa Banda de valenta (nucleu) (Click pe fiecare termen daca doriţi sa aflaţi mai mult. . ) Banda energie provenită de la onivelul Prindenivel energetic întelegem starede Banda de valenţă este separată În atomul liber, deasupra nivelului de energetic discret al atomului pe care se află energetică posibilă într-unsistem cuantic banda de conducţie printr-un interval valenţă, găsesc energetice electronii dese valenţă se nivele numeşte bandă de atom, moleculă, nucleu, cristal, etc. ) energetic, denumit bandă interzisă, în carecunu care, deşi sunt libere, ele pot fi ocupate valenţă. Fiecare nivel energetic discret al există nivele energetice pentru electroni în urma excită rii atomului. În atomului, prin perechea de Gradul de ocupare cua electroni adin nivelelor Ocuparea cucaracterizat electroni nivelelor banda cristal nivelul liber al atomului se numere cuantice (n, l), în de cristal seîn energetice de valenţă depinde natura de conducţie poate începe numai transformă într-o bandă de sbnivele libere transformă într-oelectronii bandă energetică. chimică a atomilor, de structura cristalinăde momentul dinbandă banda care Noţiunea poartăcânddenumirea de de de benzi energetice (nivele sau de alţi factori; ea poate fi ocupată parţial valenţă primesc o energie cel puţin egală cu conducţie. energetice) reflectă numai starea sau complet deinterzise. electroni. În modenergetică normal lărgimea benzii a electronilor electronii aflaţidintr-un în bandacorp de solid. valenţă au cea mai mare energie.

În funcţie de gradul de ocupare cu electroni a benzilor de energie, corpurile solide pot fi împărţite în: conductoare, semiconductoare, izolatoare. Conductoare Izolatoare Semiconductoare Banda de conductie Eg > 3 e. V Eg < 3 e. V Banda de valenta Izolatoarele Conductoarele (metalele) substanţe au care deasupra nu benzii Corpurile sunt solide a căror bandă depermit valenţă estede trecerea valenţă curentului complet ocupată electric. cu. Oricâtă electroni o bandă complet ocupată cu electroni, iarenergie banda de de ar primi conducţie electronii parţial din banda ocupată de valenţă electroni. nu de conducţie complet liberă estecu separată ar putea banda debandă conducţie bandaface de saltul valenţăînprintr-o interzisă deci nu îngustă avem sarcini electrice să de lărgime Eg libere < 3 e. Vcare , sunt participe la formarea curentului electric. semiconductoare.

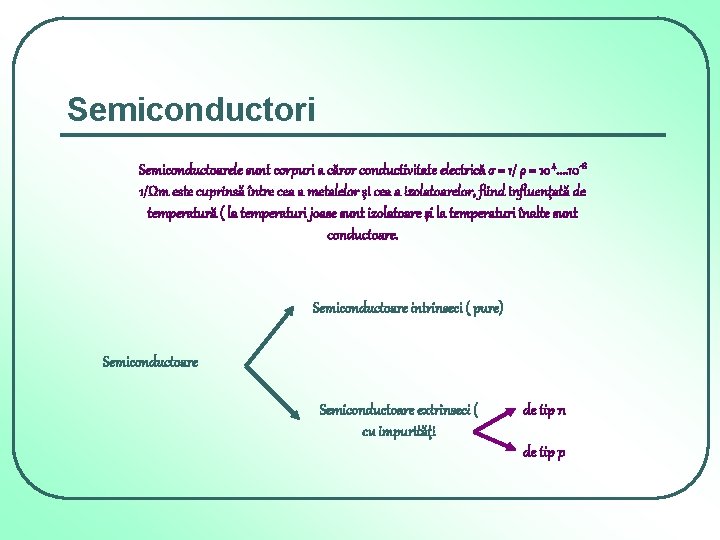

Semiconductori Semiconductoarele sunt corpuri a căror conductivitate electrică σ = 1/ ρ = 10 4. . 10 -8 1/Ωm este cuprinsă între cea a metalelor şi cea a izolatoarelor, fiind influenţată de temperatură ( la temperaturi joase sunt izolatoare şi la temperaturi înalte sunt conductoare. Semiconductoare intrinseci ( pure) Semiconductoare extrinseci ( cu impurităţi de tip n de tip p

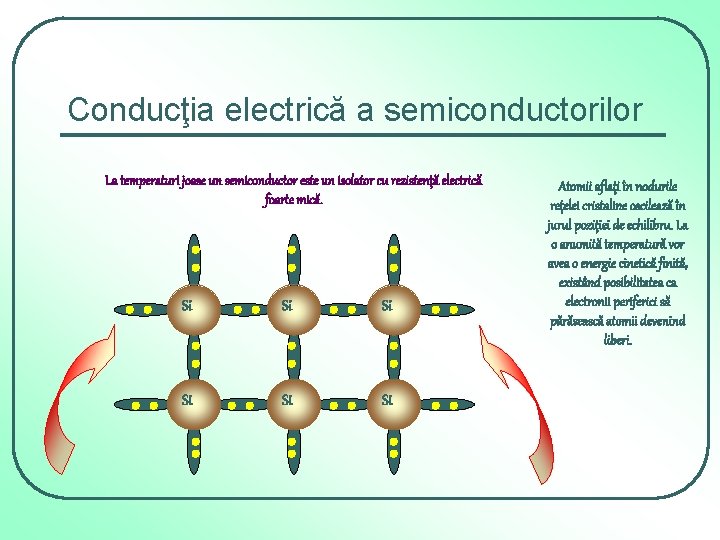

Conducţia electrică a semiconductorilor La temperaturi joase un semiconductor este un isolator cu rezistenţă electrică foarte mică. Si Si Si Atomii aflaţi în nodurile reţelei cristaline oscilează în jurul poziţiei de echilibru. La o anumită temperatură vor avea o energie cinetică finită, existând posibilitatea ca electronii periferici să părăsească atomii devenind liberi.

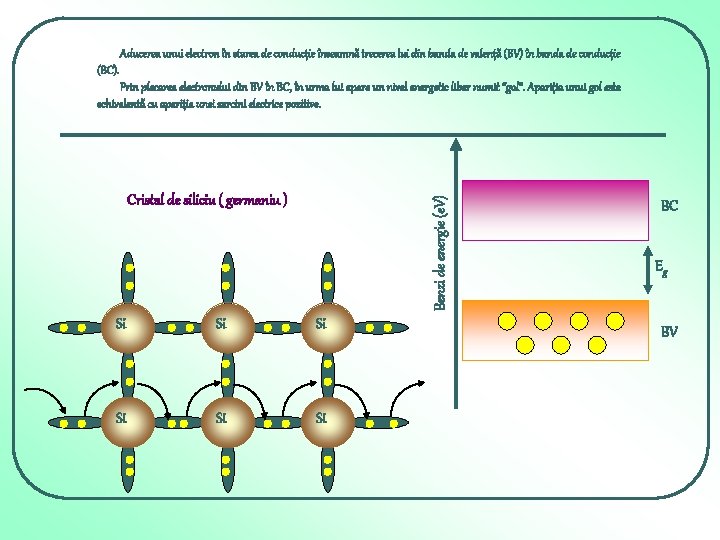

Aducerea unui electron în starea de conducţie înseamnă trecerea lui din banda de valenţă (BV) în banda de conducţie (BC). Prin plecarea electronului din BV în BC, în urma lui apare un nivel energetic liber numit “gol”. Apariţia unui gol este echivalentă cu apariţia unei sarcini electrice pozitive. Benzi de energie (e. V) Cristal de siliciu ( germaniu ) Si Si Si BC Eg BV

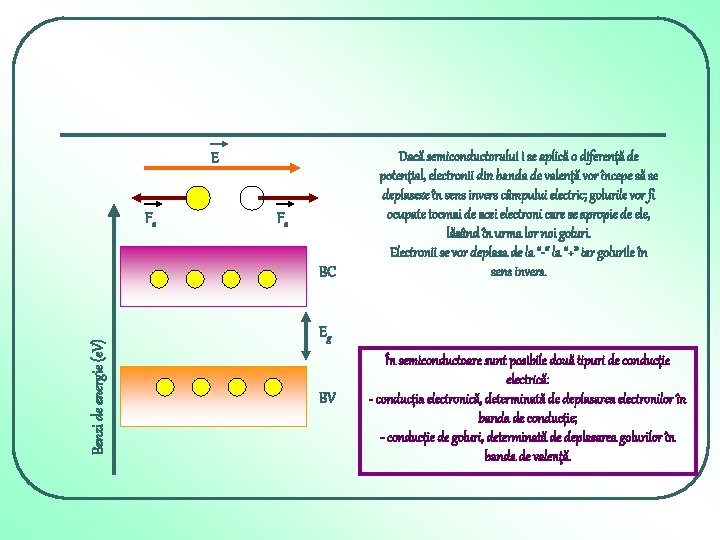

E Fe Fe Benzi de energie (e. V) BC Dacă semiconductorului i se aplică o diferenţă de potenţial, electronii din banda de valenţă vor începe să se deplaseze în sens invers câmpului electric; golurile vor fi ocupate tocmai de acei electroni care se apropie de ele, lăsând în urma lor noi goluri. Electronii se vor deplasa de la “-“ la “+” iar golurile în sens invers. Eg BV În semiconductoare sunt posibile două tipuri de conducţie electrică: - conducţia electronică, determinată de deplasarea electronilor în banda de conducţie; - conducţie de goluri, determinată de deplasarea golurilor în banda de valenţă.

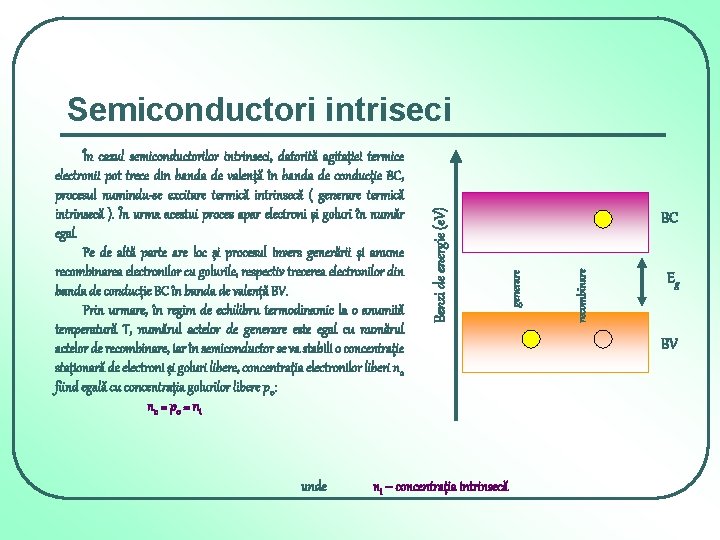

unde ni – concentraţia intrinsecă recombinare BC generare În cazul semiconductorilor intrinseci, datorită agitaţiei termice electronii pot trece din banda de valenţă în banda de conducţie BC, procesul numindu-se excitare termică intrinsecă ( generare termică intrinsecă ). În urma acestui proces apar electroni şi goluri în număr egal. Pe de altă parte are loc şi procesul invers generării şi anume recombinarea electronilor cu golurile, respectiv trecerea electronilor din banda de conducţie BC în banda de valenţă BV. Prin urmare, în regim de echilibru termodinamic la o anumită temperatură T, numărul actelor de generare este egal cu numărul actelor de recombinare, iar în semiconductor se va stabili o concentraţie staţionară de electroni şi goluri libere, concentraţia electronilor liberi n 0 fiind egală cu concentraţia golurilor libere p 0: n 0 = p 0 = n i Benzi de energie (e. V) Semiconductori intriseci Eg BV

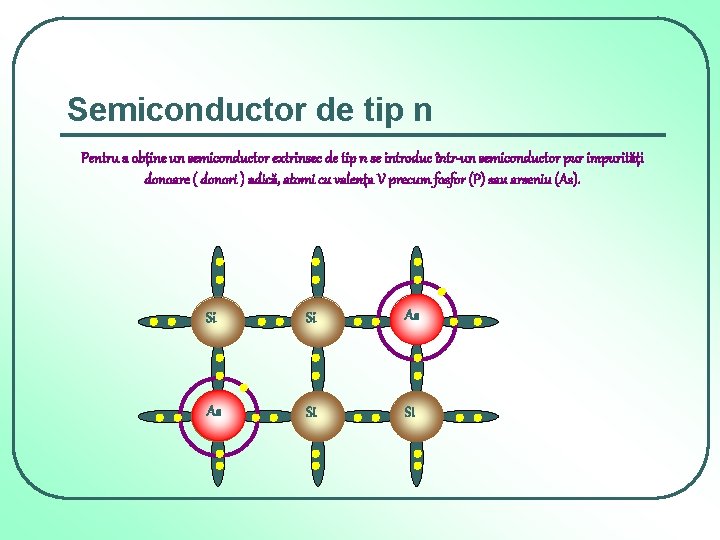

Semiconductor de tip n Pentru a obţine un semiconductor extrinsec de tip n se introduc într-un semiconductor pur impurităţi donoare ( donori ) adică, atomi cu valenţa V precum fosfor (P) sau arseniu (As). Si Si Si As As Si Si Si

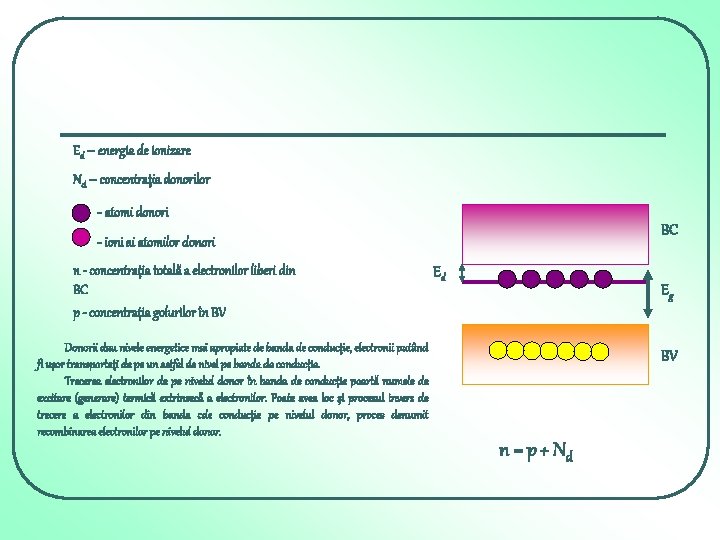

Ed – energia de ionizare Nd – concentraţia donorilor - atomi donori BC - ioni ai atomilor donori n - concentraţia totală a electronilor liberi din BC p - concentraţia golurilor în BV Donorii dau nivele energetice mai apropiate de banda de conducţie, electronii putând fi uşor transportaţi de pe un astfel de nivel pe banda de conducţie. Trecerea electronilor de pe nivelul donor în banda de conducţie poartă numele de excitare (generare) termică extrinsecă a electronilor. Poate avea loc şi procesul invers de trecere a electronilor din banda cde conducţie pe nivelul donor, proces denumit recombinarea electronilor pe nivelul donor. Ed Eg BV n = p + Nd

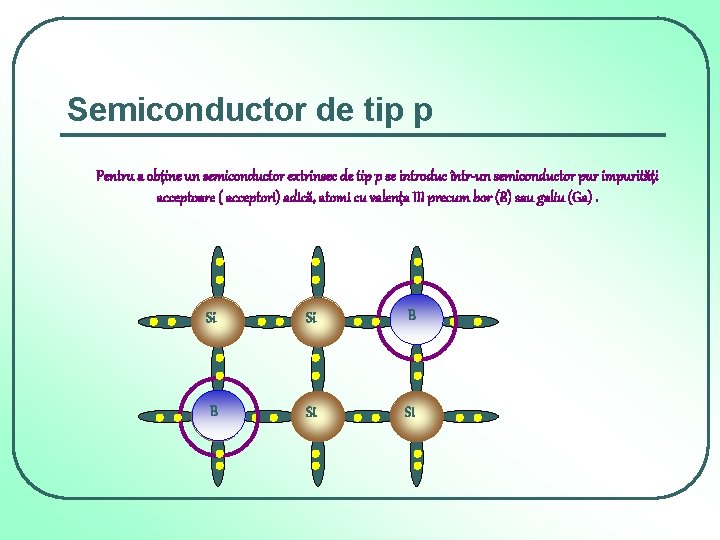

Semiconductor de tip p Pentru a obţine un semiconductor extrinsec de tip p se introduc într-un semiconductor pur impurităţi acceptoare ( acceptori) adică, atomi cu valenţa III precum bor (B) sau galiu (Ga). Si Si Si. B Si Si

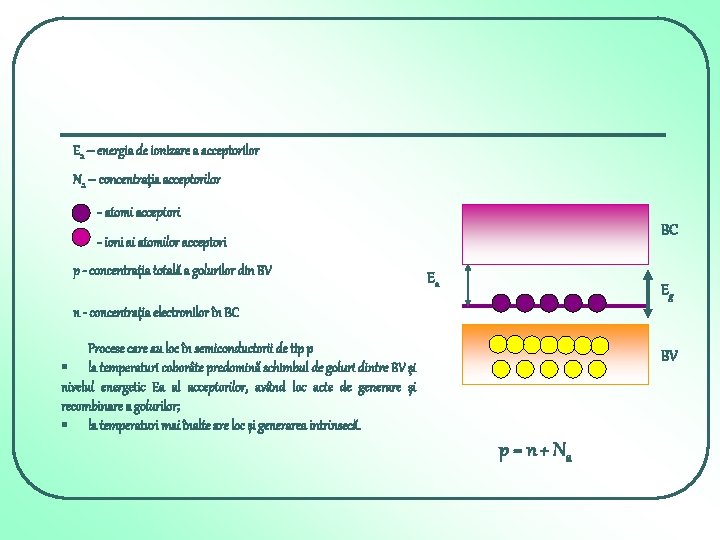

Ea – energia de ionizare a acceptorilor Na – concentraţia acceptorilor - atomi acceptori BC - ioni ai atomilor acceptori p - concentraţia totală a golurilor din BV Ea Eg n - concentraţia electronilor în BC Procese care au loc în semiconductorii de tip p § la temperaturi coborâte predomină schimbul de goluri dintre BV şi nivelul energetic Ea al acceptorilor, având loc acte de generare şi recombinare a golurilor; § la temperaturi mai înalte are loc şi generarea intrinsecă. BV p = n + Na

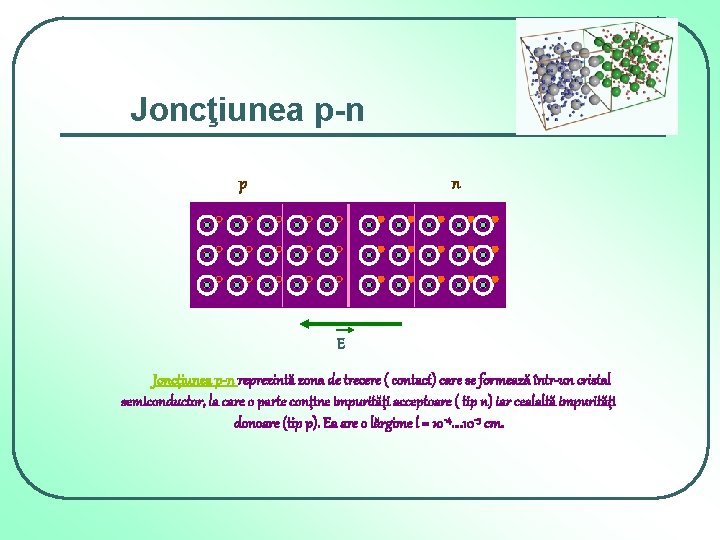

Joncţiunea p-n p n E Joncţiunea p-n reprezintă zona de trecere ( contact) care se formează într-un cristal semiconductor, la care o parte conţine impurităţi acceptoare ( tip n) iar cealaltă impurităţi donoare (tip p). Ea are o lărgime l = 10 -4…. 10 -5 cm.

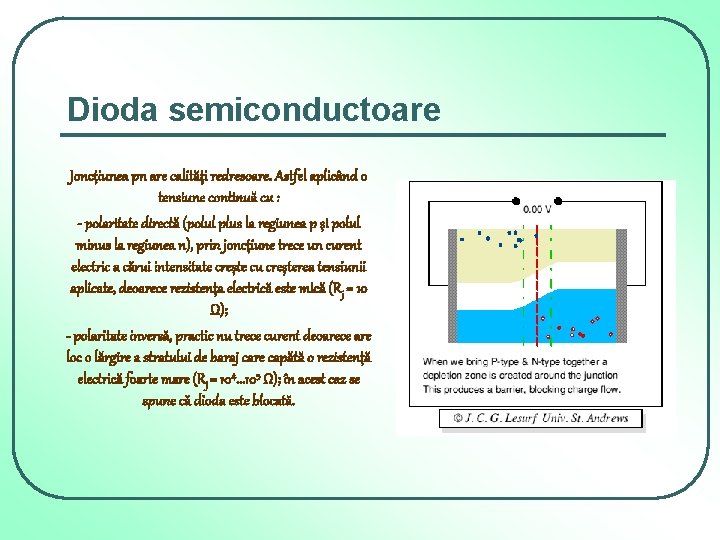

Dioda semiconductoare Joncţiunea pn are calităţi redresoare. Astfel aplicând o tensiune continuă cu : - polaritate directă (polul plus la regiunea p şi polul minus la regiunea n), prin joncţiune trece un curent electric a cărui intensitate creşte cu creşterea tensiunii aplicate, deoarece rezistenţa electrică este mică (Rj = 10 Ω); - polaritate inversă, practic nu trece curent deoarece are loc o lărgire a stratului de baraj care capătă o rezistenţă electrică foarte mare (Rj = 104. . . 105 Ω); în acest caz se spune că dioda este blocată.

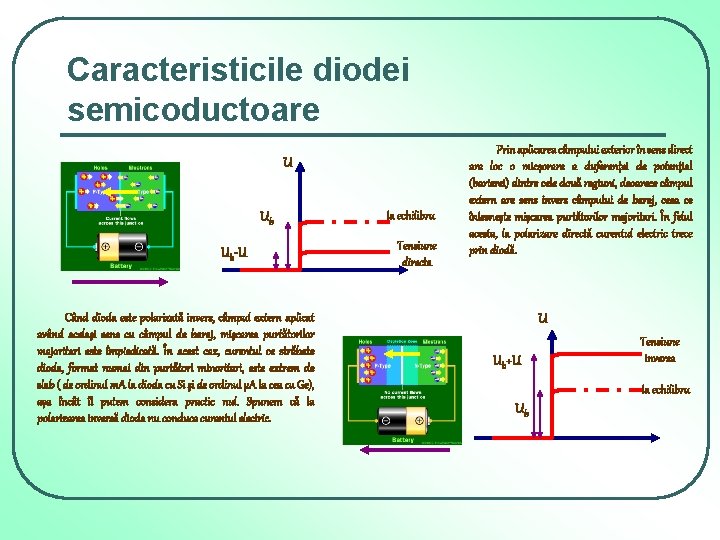

Caracteristicile diodei semicoductoare U Ub Ub-U Când dioda este polarizată invers, câmpul extern aplicat având acelaşi sens cu câmpul de baraj, mişcarea purtătorilor majoritari este împiedicată. În acest caz, curentul ce străbate dioda, format numai din purtători minoritari, este extrem de slab ( de ordinul m. A la dioda cu Si şi de ordinul μA la cea cu Ge), aşa încât îl putem considera practic nul. Spunem că la polarizarea inversă dioda nu conduce curentul electric. la echilibru Tensiune directa Prin aplicarea câmpului exterior în sens direct are loc o micşorare a duferenţei de potenţial (barierei) dintre cele două regiuni, deoarece câmpul extern are sens invers câmpului de baraj, ceea ce înlesneşte mişcarea purtătorilor majoritari. În felul acesta, la polarizare directă curentul electric trece prin diodă. U Ub+U Tensiune inversa la echilibru Ub

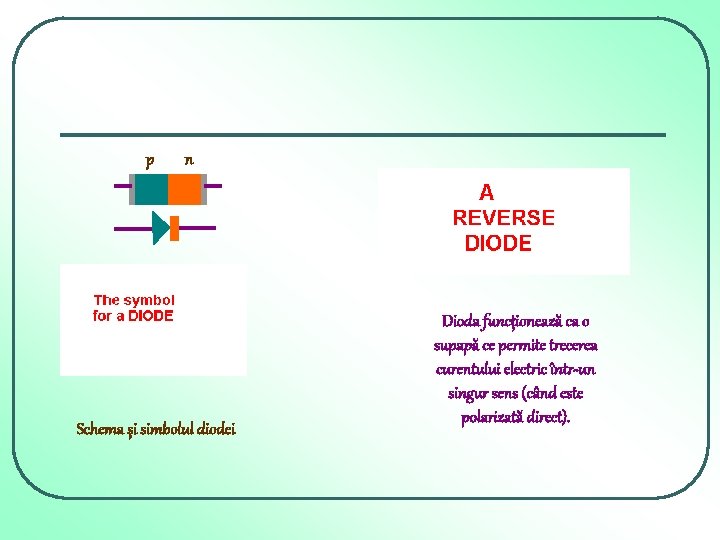

p n Schema şi simbolul diodei Dioda funcţionează ca o supapă ce permite trecerea curentului electric într-un singur sens (când este polarizată direct).

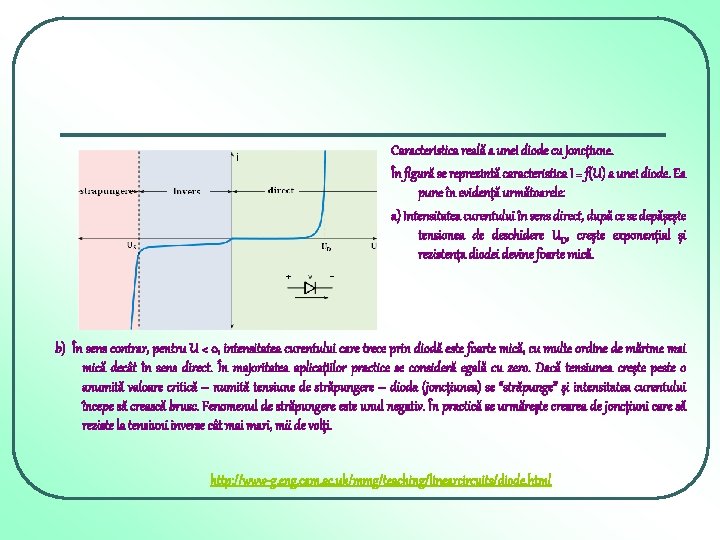

Caracteristica reală a unei diode cu joncţiune. În figură se reprezintă caracteristica I = f(U) a unei diode. Ea pune în evidenţă următoarele: a) Intensitatea curentului în sens direct, după ce se depăşeşte tensionea de deschidere UD, creşte exponenţial şi rezistenţa diodei devine foarte mică. b) În sens contrar, pentru U < 0, intensitatea curentului care trece prin diodă este foarte mică, cu multe ordine de mărime mai mică decât în sens direct. În majoritatea aplicaţiilor practice se consideră egală cu zero. Dacă tensiunea creşte peste o anumită valoare critică – numită tensiune de străpungere – dioda (joncţiunea) se “străpunge” şi intensitatea curentului începe să crească brusc. Fenomenul de străpungere este unul negativ. În practică se urmăreşte crearea de joncţiuni care să reziste la tensiuni inverse cât mai mari, mii de volţi. http: //www-g. eng. cam. ac. uk/mmg/teaching/linearcircuits/diode. html

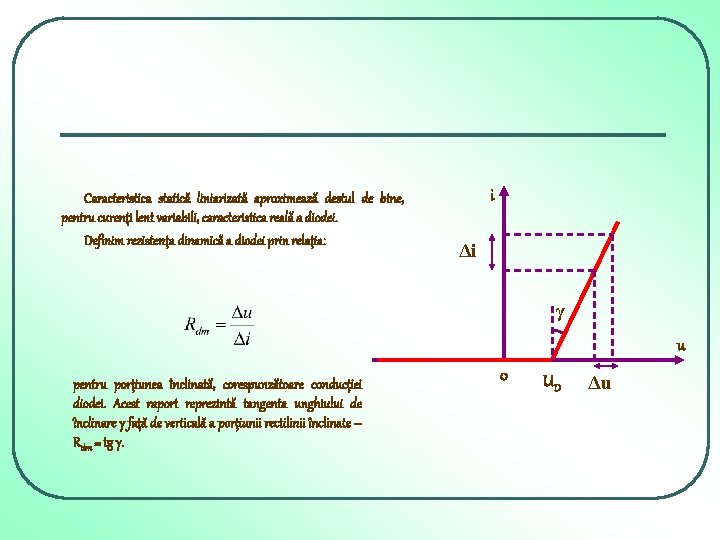

Caracteristica statică liniarizată aproximează destul de bine, pentru curenţi lent variabili, caracteristica reală a diodei. Definim rezistenţa dinamică a diodei prin relaţia: i Δi γ u pentru porţiunea înclinată, corespunzătoare conducţiei diodei. Acest raport reprezintă tangenta unghiului de înclinare γ faţă de verticală a porţiunii rectilinii înclinate – Rdm = tg γ. 0 UD Δu

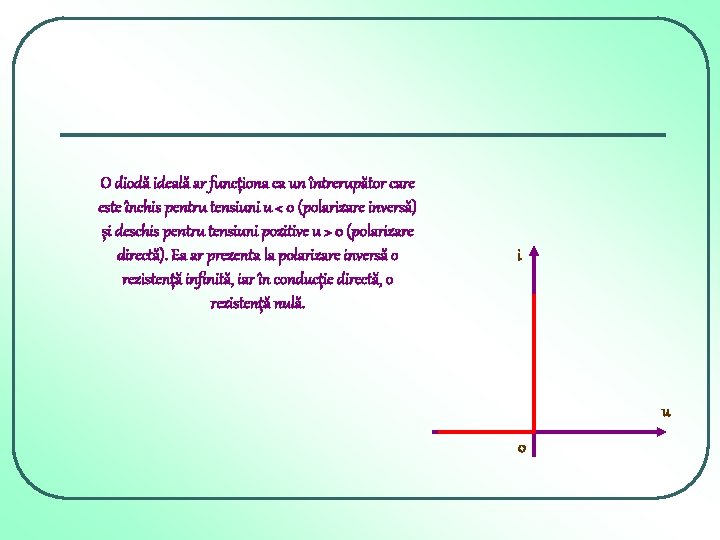

O diodă ideală ar funcţiona ca un întrerupător care este închis pentru tensiuni u < 0 (polarizare inversă) şi deschis pentru tensiuni pozitive u > 0 (polarizare directă). Ea ar prezenta la polarizare inversă o rezistenţă infinită, iar în conducţie directă, o rezistenţă nulă. i u 0

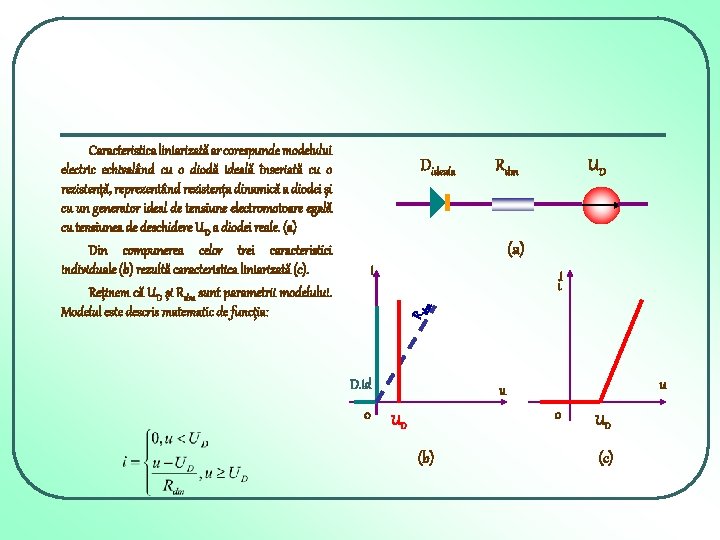

Dideala Rdm UD (a) i m ii Rd Caracteristica liniarizată ar corespunde modelului electric echivalând cu o diodă ideală înseriată cu o rezistenţă, reprezentând rezistenţa dinamică a diodei şi cu un generator ideal de tensiune electromotoare egală cu tensiunea de deschidere UD a diodei reale. (a) Din compunerea celor trei caracteristici individuale (b) rezultă caracteristica liniarizată (c). Reţinem că UD şi Rdm sunt parametrii modelului. Modelul este descris matematic de funcţia: D. id 0 u u 0 UD (b) UD (c)

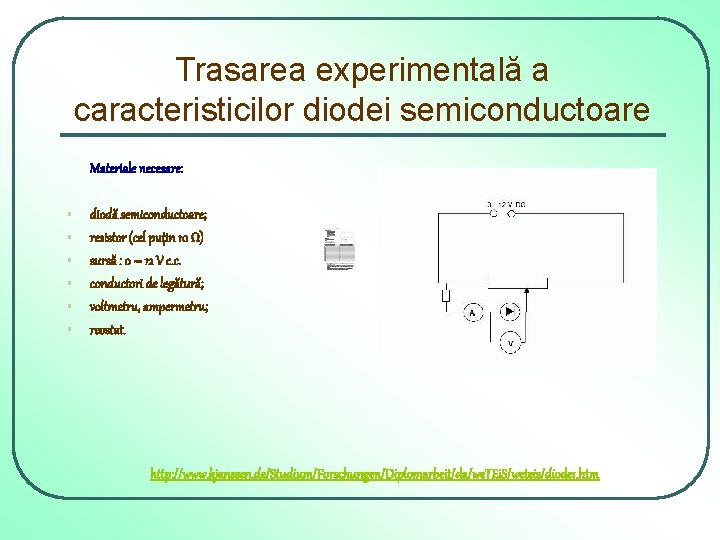

Trasarea experimentală a caracteristicilor diodei semiconductoare Materiale necesare: § § § diodă semiconductoare; resistor (cel puţin 10 Ω) sursă : 0 – 12 V c. c. conductori de legătură; voltmetru, ampermetru; reostat. http: //www. kjanssen. de/Studium/Forschungen/Diplomarbeit/da/we. TEi. S/weteis/diode 1. htm

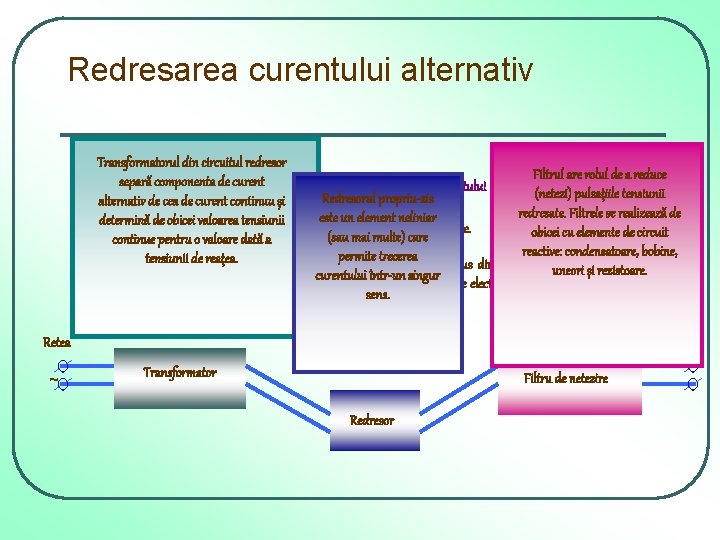

Redresarea curentului alternativ Transformatorul din circuitul redresor Filtrul are rolul de a reduce separă componenta de curent Prin redresarea curentului alternative se înţelege transformarea curentului alternativ(netezi) de joasăpulsaţiile frecvenţă în curent tensiunii Redresorul propriu-zis alternativ de ceaun de dispozitiv curent continuu pulsator, utilizând numit şiredresor. redresate. Filtrele se realizează de este un element neliniar determină de obicei valoarea tensiunii Pentru redresarea curentului alternativ se poate folosi dioda cu joncţiune. obicei cu elemente de circuit (sau mai multe) care continue pentru o valoare dată a reactive: condensatoare, bobine, permite trecerea tensiunii de reaţea. În mod obişnuit un redresor cu dispozitiv semiconductor este compus din: elementul uneori redresor ( dioda şi rezistoare. curentului într-un singur semiconductoare ), sursa de curent alternativ (reţea de alimentare cu energie electrică sau transformator) şi un sens. filtru de netezire. . Spre sarcina Retea ~ Transformator Filtru de netezire Redresor

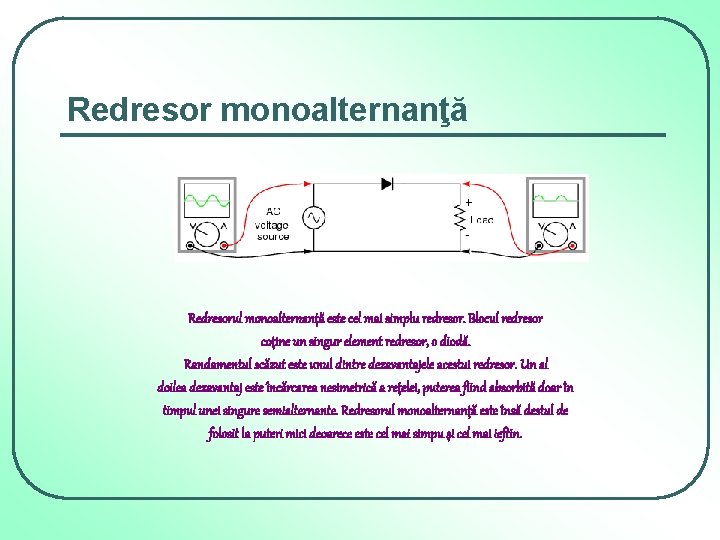

Redresor monoalternanţă Redresorul monoalternanţă este cel mai simplu redresor. Blocul redresor coţine un singur element redresor, o diodă. Randamentul scăzut este unul dintre dezavantajele acestui redresor. Un al doilea dezavantaj este încărcarea nesimetrică a reţelei, puterea fiind absorbită doar în timpul unei singure semialternante. Redresorul monoalternanţă este însă destul de folosit la puteri mici deoarece este cel mai simpu şi cel mai ieftin.

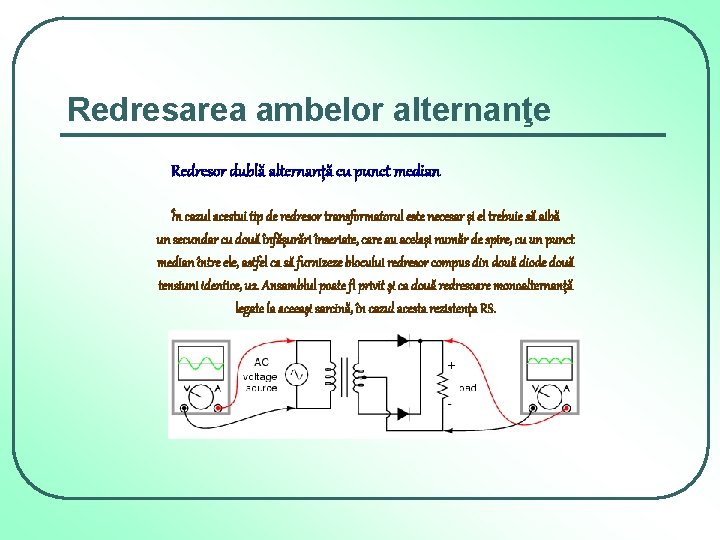

Redresarea ambelor alternanţe Redresor dublă alternanţă cu punct median În cazul acestui tip de redresor transformatorul este necesar şi el trebuie să aibă un secundar cu două înfăşurări înseriate, care au acelaşi număr de spire, cu un punct median între ele, astfel ca să furnizeze blocului redresor compus din două diode două tensiuni identice, u 2. Ansamblul poate fi privit şi ca două redresoare monoalternanţă legate la aceeaşi sarcină, în cazul acesta rezistenţa RS.

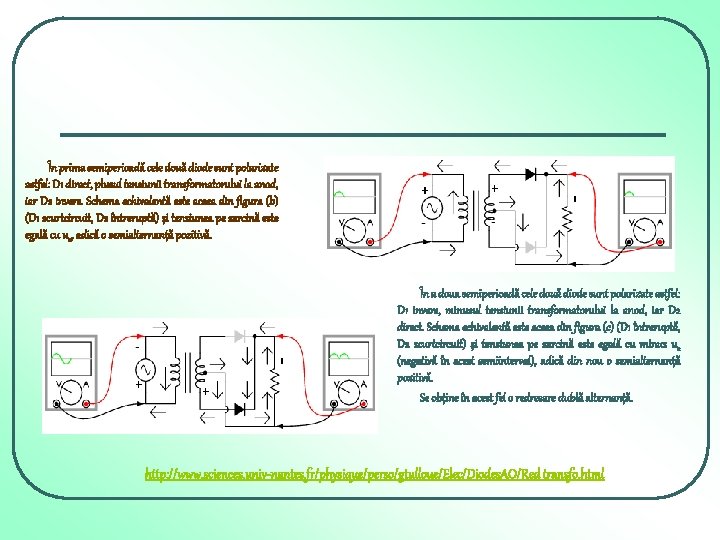

În prima semiperioadă cele două diode sunt polarizate astfel: D 1 direct, plusul tensiunii transformatorului la anod, iar D 2 invers. Schema echivalentă este aceea din figura (b) (D 1 scurtcircuit, D 2 întreruptă) şi tensiunea pe sarcină este egală cu u 2, adică o semialternanţă pozitivă. În a doua semiperioadă cele două diode sunt polarizate astfel: D 1 invers, minusul tensiunii transformatorului la anod, iar D 2 direct. Schema echivalentă este aceea din figura (c) (D 1 întreruptă, D 2 scurtcircuit) şi tensiunea pe sarcină este egală cu minus u 2 (negativă în acest semiinterval), adică din nou o semialternanţă pozitivă. Se obţine în acest fel o redresare dublă alternanţă. http: //www. sciences. univ-nantes. fr/physique/perso/gtulloue/Elec/Diodes. AO/Red_transfo. html

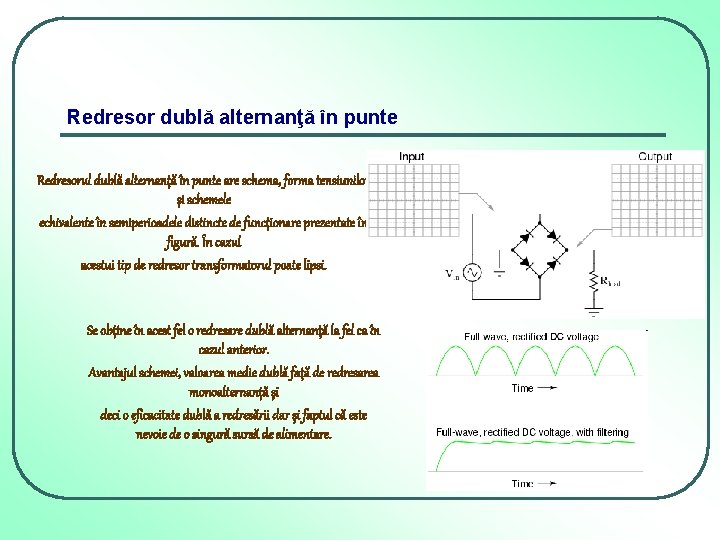

Redresor dublă alternanţă în punte Redresorul dublă alternanţă în punte are schema, forma tensiunilor şi schemele echivalente în semiperioadele distincte de funcţionare prezentate în figură. În cazul acestui tip de redresor transformatorul poate lipsi. Se obţine în acest fel o redresare dublă alternanţă la fel ca în cazul anterior. Avantajul schemei, valoarea medie dublă faţă de redresarea monoalternanţă şi deci o eficacitate dublă a redresării dar şi faptul că este nevoie de o singură sursă de alimentare.

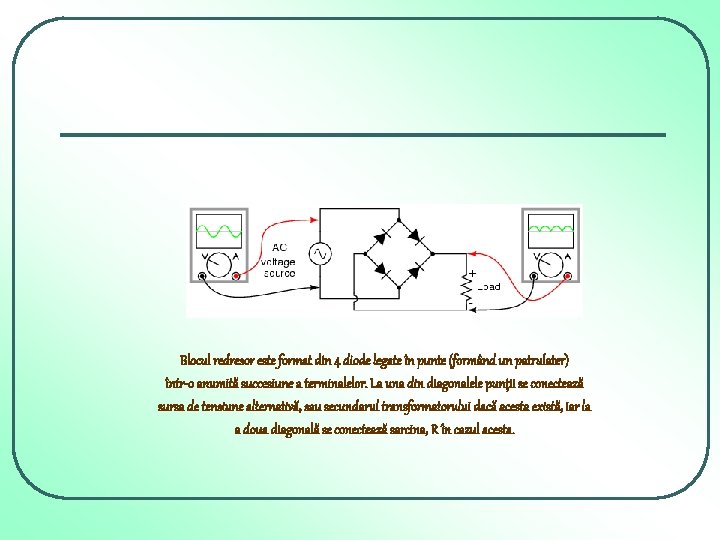

Blocul redresor este format din 4 diode legate în punte (formând un patrulater) într-o anumită succesiune a terminalelor. La una din diagonalele punţii se conectează sursa de tensiune alternativă, sau secundarul transformatorului dacă acesta există, iar la a doua diagonală se conectează sarcina, R în cazul acesta.

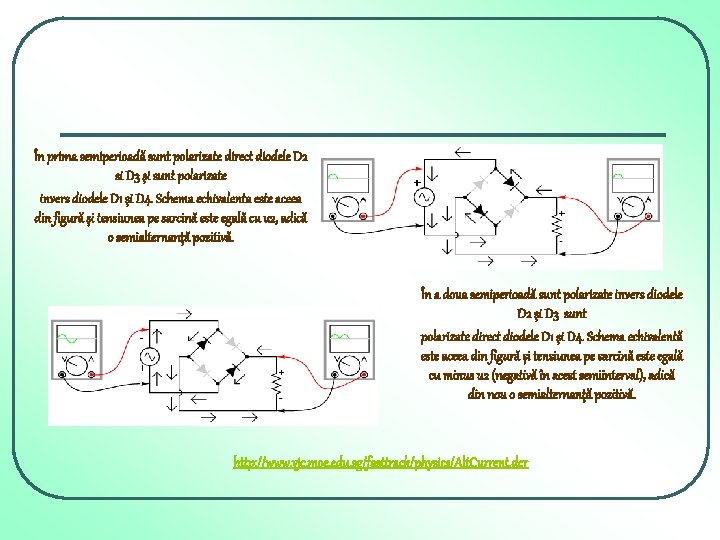

În prima semiperioadă sunt polarizate direct diodele D 2 si D 3 şi sunt polarizate invers diodele D 1 şi D 4. Schema echivalenta este aceea din figură şi tensiunea pe sarcină este egală cu u 2, adică o semialternanţă pozitivă. În a doua semiperioadă sunt polarizate invers diodele D 2 şi D 3 sunt polarizate direct diodele D 1 şi D 4. Schema echivalentă este aceea din figură şi tensiunea pe sarcină este egală cu minus u 2 (negativă în acest semiinterval), adică din nou o semialternanţă pozitivă. http: //www. vjc. moe. edu. sg/fasttrack/physics/Alt. Current. dcr

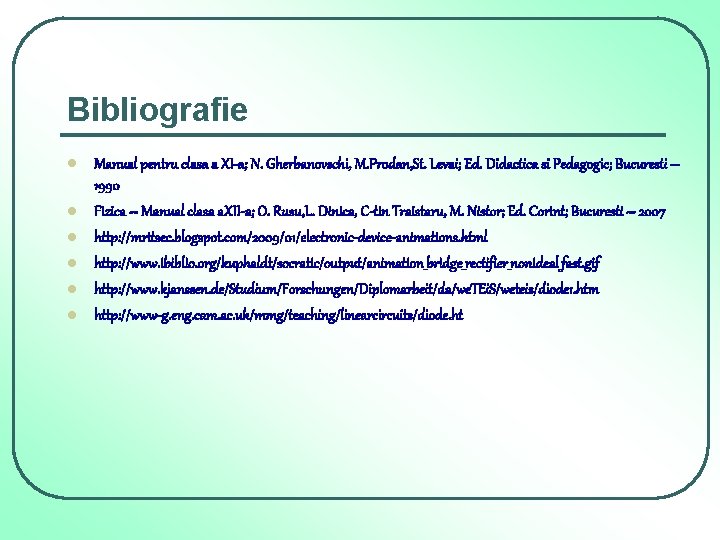

Bibliografie l l l Manual pentru clasa a XI-a; N. Gherbanovschi, M. Prodan, St. Levai; Ed. Didactica si Pedagogic; Bucuresti – 1990 Fizica – Manual clasa a. XII-a; O. Rusu, L. Dinica, C-tin Traistaru, M. Nistor; Ed. Corint; Bucuresti – 2007 http: //mritsec. blogspot. com/2009/01/electronic-device-animations. html http: //www. ibiblio. org/kuphaldt/socratic/output/animation_bridge_rectifier_nonideal_fast. gif http: //www. kjanssen. de/Studium/Forschungen/Diplomarbeit/da/we. TEi. S/weteis/diode 1. htm http: //www-g. eng. cam. ac. uk/mmg/teaching/linearcircuits/diode. ht

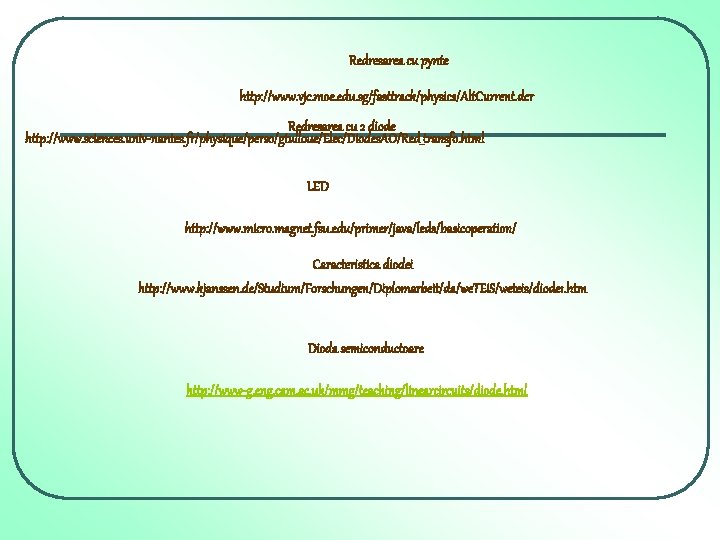

Redresarea cu pynte http: //www. vjc. moe. edu. sg/fasttrack/physics/Alt. Current. dcr Redresarea cu 2 diode http: //www. sciences. univ-nantes. fr/physique/perso/gtulloue/Elec/Diodes. AO/Red_transfo. html LED http: //www. micro. magnet. fsu. edu/primer/java/leds/basicoperation/ Caracteristica diodei http: //www. kjanssen. de/Studium/Forschungen/Diplomarbeit/da/we. TEi. S/weteis/diode 1. htm Dioda semiconductoare http: //www-g. eng. cam. ac. uk/mmg/teaching/linearcircuits/diode. html
