SEM tanfolyam Astabil multvibrátor
Bemutatkozás • Holcsik Tamás – Villany MSC – SCH 1409 szoba – Amivel meg lehet keresni: • Nyák tervezés, Eagle, Altium Designer • ARM, AVR mikrovezérlők • Digitális és analóg áramkörök
Miről lesz szó • Astabil multivibrátor (Klasszikus két LED-es villogó) • Villogó 555 -ös IC-vel
Két tranzisztoros villogó • Klasszikus kapcsolás
Működése • Bal tranyó épp kikapcsol, C 1 kondi töltődik a LED-en és jobb tranyó bázisán keresztül, emiatt T 2 bekapcsol, LED 2 világít • C 2 már fel volt töltve, emiatt mivel a kollektoron 0 V-lesz, a T 1 bázisán kb a negatív tápfesz jelenik meg, emiatt az R 1 ellenálláson kisül C 2, T 1 tranzisztor kikapcsol. • C 2 kisült, Bekapcsol T 1, LED 1, C 1 már fel volt töltve, kollektor 0 V körülre áll be, jobboldali tranzisztort kikapcsolja, és R 4 ellenálláson keresztül kisül, és közben C 2 töltődik • És ez így ismétlődik

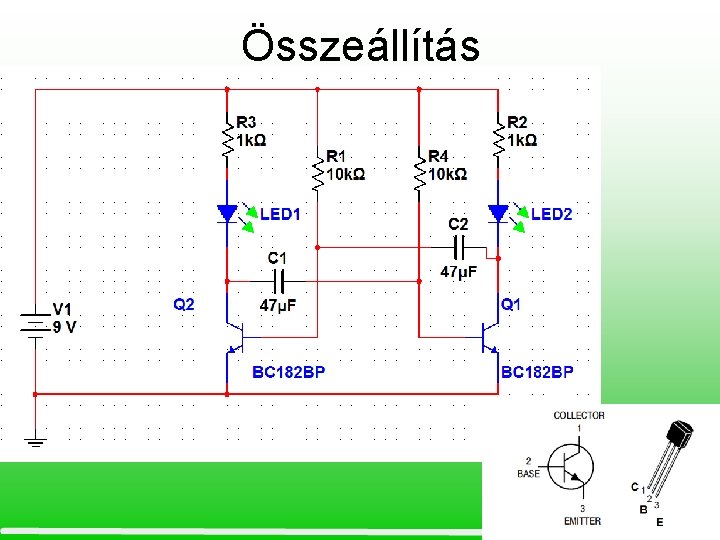

Összeállítás
555 IC-s villogó • • • Klasszikus IC, 1971 -ben tervezték Monostabil Bistabil mód Astabil mód PWM jelgenerálás …. Bármi : )
Belső felépítés 2/3*Vcc 1/3*Vcc • Két komparátor • Flip-flop • Kisütő tranzisztor
Astabil mód
Kapcsolás összeállítása
Köszönöm a figyelmet!
