Číselné soustavy a kódy VY_32_INOVACE_pszczolka_07 -2 -19 -zobrazovace Autor: Pszczółka Tomáš Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
Anotace ü Žák bude znát další kombinační logický obvod v oblasti IO. ü Bude rozšiřovat znalosti dekodéru s orientaci na praxi a využití.
Zobrazovače - úvod ü Již umíme navrhovat a realizovat dekodéry 7 segmentového displeje. ü Víme jak vypadá rozložení 7 segmentového displeje a známe označení segmentů. (jsem odborník, umím to řešit velmi složitě ) Opak. : Dekodér zobrazovače převádí BCD kód na kód pro sedmi-segmentový displej. ü V další fázi poznáme vyráběné integrované obvody, které přímo realizují buzení displeje.
IO dekodér pro 7 segmentový displej TTL technologie: 7446, 7447 (viz [1]) CMOS technologie: 4511, 4543 (viz [2]) ü Obvod 4511 je vyráběn unipolární technologii CMOS ü Oproti ostatním je vybaven vstupním registrem. Pozn. : Číslo lze uložit do registru dekodéru. Pak je možno připojit několik dekodéru na jednu sběrnici a zobrazovat data v určitý okamžik.
IO dekodér 4511 - popis A, B, C, D – vstupy BCD čísla a, b, c, d, e, f, g – výstupy pro buzení LT – vstup pro test displeje (akt. v log 0) (Lamp Test – lampa test) BI – vstup pro zhasnutí displeje (v log 0) (Blank Input – prázdný/nevplněný vstup) EL – vstup uvolnění registru (akt. v log 0) (Latch Enable – povolit zachycení Pozn. : Ostatní IO dekodéry dodržují obdobné označení vývodů.
IO dekodér 4511 - popis Pozn. _2: Negovaný (proužek označuje inverzi) vstup LT, BI, EL označuje, že obvod čeká(reaguje, akt. ) na log 0. Aktivován LT (log 0) - budou rozsvíceny všechny segmenty. (Profesionální zařízení aktivují vždy tento vstup při startu, aby bylo jasné zda displej správně funguje) Aktivován BI (log 0) - je displej zhasnutý. (Využívá se při řízení jasu pomoci pulzně-šířkové modulaci, nebo když je třeba displej zhasnout) Aktivován EL (log 0) – je registr průchozí, stavy vstupů A, B, C, D jsou dekódovány na výstupy a, b, c, d, e, f, g. V opačném případě je v registru „uvězněn“ poslední stav na vstupech A, B, C, D.

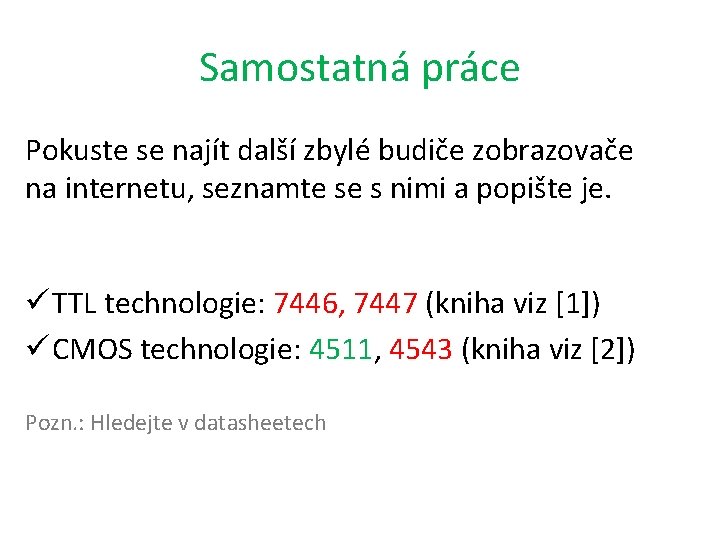

Samostatná práce Pokuste se najít další zbylé budiče zobrazovače na internetu, seznamte se s nimi a popište je. ü TTL technologie: 7446, 7447 (kniha viz [1]) ü CMOS technologie: 4511, 4543 (kniha viz [2]) Pozn. : Hledejte v datasheetech
POUŽITÁ LITERATURA 1. JEDLIČKA, Petr. Přehled obvodů řady TTL 7400. 2. vyd. Praha: BEN technická literatura, 2005, 287 s. ISBN 80 -730 -0169 -1. 2. JEDLIČKA, Petr. Přehled obvodů řady CMOS 4000. 4. vyd. Praha: BEN technická literatura, 2005, 253 s. ISBN 80 -730 -0168 -3.
