Číselné soustavy a kódy VY_32_INOVACE_pszczolka_07 -2 -16 -koder Autor: Pszczółka Tomáš Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

Anotace ü Žák bude znát další kombinační logický obvod. ü Naučí se sestavit kodér dle zadání a bude umět vysvětlit jeho princip činnosti na základě již dřívějších poznatků z teorie logických členů.

KÓDER - úvod ü Je to kombinační logický obvod. ü Je to obvod, který kóduje nebinární hodnoty na binární. ü Tedy je to logika, která ze vstupů odpovídající desítkové číselné soustavě převede (zakóduje) desítkové číslo do dvojkové soustavy, či jiného kódu. ü Je sestaven vždy z NAND logických členů a spínačů.

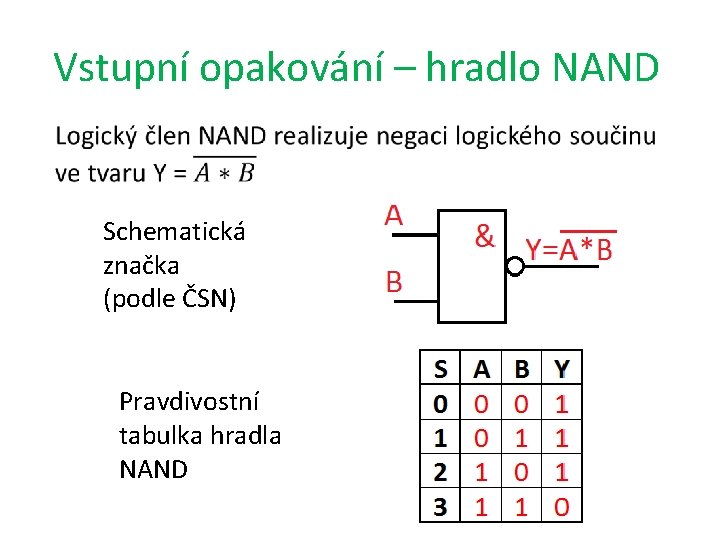

Vstupní opakování – hradlo NAND • Schematická značka (podle ČSN) Pravdivostní tabulka hradla NAND

KÓDER BINÁRNÍHO KÓDU ČÍSEL 0 - 3 Sestavíme pravdivostní tabulku zadaného kombinačního obvodu. Hradlo A připojíme na 2. a 3. vodič, protože ve vstupních stavech 2, 3 chceme, aby na hradle A byla log. jednička. Hradlo B připojíme na 1. a 3. vodič, protože ve vstupních stavech 1, 3 chceme, aby na hradle B byla log. jednička.

KÓDER BINÁRNÍHO KÓDU ČÍSEL 0 - 3 Počet hradel je dán počtem výstupních proměnných – tedy dvě A, B. Počet spínačů je dán počtem stavů (0 až 3), tedy máme 4 spínače. Pozn. Pro nultý vstup je vždy výstup A, B nula, tedy spínač není třeba

KÓDER BCD + 3 KÓDU ČÍSEL 0 -3 •
