SELECTORES DE LONGITUD DE ONDA Integrantes GRUPO No

SELECTORES DE LONGITUD DE ONDA Integrantes GRUPO No. 5 Jonathan Noé López García 201403307 Javier Mauricio Contreras Avila 201407760 Charline Desirée Arana Rodriguez 201403140

FUNCIÓN • Proporcionar un haz de energía radiante con una longitud de onda nominal una anchura de banda dada. • La salida espectral de cualquier selector usado con un fuente de radiación continua. • Consiste en una gama de longitud que se presenta en el indicador del selector.

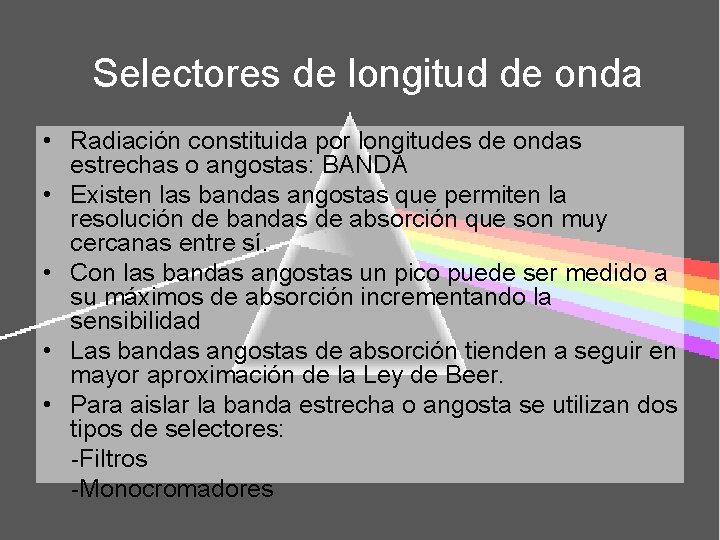

Selectores de longitud de onda • Radiación constituida por longitudes de ondas estrechas o angostas: BANDA • Existen las bandas angostas que permiten la resolución de bandas de absorción que son muy cercanas entre sí. • Con las bandas angostas un pico puede ser medido a su máximos de absorción incrementando la sensibilidad • Las bandas angostas de absorción tienden a seguir en mayor aproximación de la Ley de Beer. • Para aislar la banda estrecha o angosta se utilizan dos tipos de selectores: -Filtros -Monocromadores

Tipos de selectores de longitud de onda

Tipos de selectores de longitud de onda

FILTROS • Selector de longitud de onda que emplea absorción o interferencia constructiva para controlar el rango de longitudes de onda seleccionadas. • Los filtros trabajan absorbiendo todas las radiaciones excepto una banda estrecha de radiación procedente de una fuente continua. • Los filtros son materiales de un vidrio especial, el cual contiene sustancias que le dan el color del vidrio.

• Objetivo: -Absorber toda la radiación procedente de la fuente continua excepto una banda. -Longitud de onda de transmisión máxima y del ancho efectivo de banda (anchura de la banda > Reduce absorbancia a la mitad). -Filtros de banda: anchura entre 30 -250 nm -Filtros de corte: transmitancia inicial de 100 en espectro visible, finalmente disminuye a 0.

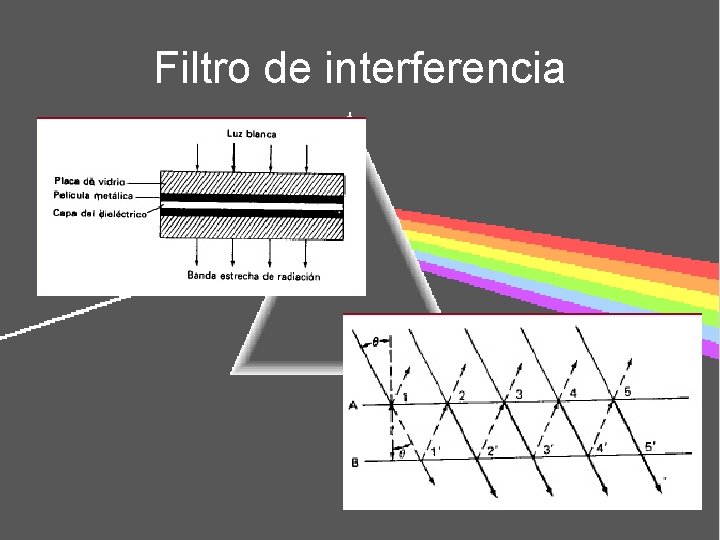

Filtro de interferencia • Se basan en la interferencia óptica para poder producir bandas relativamente estrechas • Se construyen con un dieléctrico transparente como: (Ca. F 2, Mg. F 2) que ocupa un espacio entre dos películas metálicas semitransparentes muy delgadas, Ag. • Se coloca todo entre dos capas de vidrio transparente.

Filtro de interferencia

Filtro de absorción • Se utilizan en la región visible y se basan en la absorción selectiva de ciertas longitudes de onda. • Consisten en un vidrio coloreado o una suspensión de un colorante en gelatina que se coloca entre dos placas de vidrio.

Filtro de absorción

Tipos de selectores de longitud de onda

MONOCROMADOR • Dispersa la radiación separando espacialmente las distintas Longitudes de la luz policromatica. • Proporciona bandas de anchura pequeña • Varia de forma continua y un amplio intervalo de l y al mismo tiempo aíslan una banda de la luz policromatica, es decir, monocroman la radiación.

Componentes: • Rendija de entrada que proporciona una imagen óptica estrecha de la fuente de radiación. • Lente colimadora o espejo cóncavo que produce un haz paralelo de radiación. • Elemento que dispersa la radiación en sus longitudes de onda individuales: prisma o red • Segundo lente colimador: Reforma las imágenes de la rendija de entrada sobre la rendija de salida. • Rendija de Salida que aísla la banda espectral deseada y bloquea toda la radiación ajena al intervalo deseado

Componentes:

Monocromador de Prisma • El elemento dispersante es un primas óptico que debido al fenómeno de la refracción y en particular a su dependencia con la dispersión refractiva, separa las distintas dispersiones con distintos ángulos.

Monocromador de Prisma • Para el UV puede ser utilizados prismas de sílice o de cuarzo. • Para el visible e infrarrojo cercano, el vidrio ordinario con plomo. • Para el infrarrojo se utilizan solidos iónicos cristalinos, siendo uno de los mas utilizados en cloruro de sodio.

Monocromador de Prisma

Monocromador de Red • El elemento dispersante es una red de transmisión o reflexión que debido al fenómeno de la difracción separa las distintas dispersiones con distintos ángulos y este es superior a los primas. • La desventaja de este es la producción de radiación extraña, así como espectros de segundo y tercer orden. • Estos efectos pueden ser minimizados con el uso de filtros y un adecuado diseño del instrumentos.

Monocromador de Red

SELECTORES DE LONGITUD DE ONDA • En donde es encuentran? • Como se observan?

SELECTORES DE LONGITUD DE ONDA • Se encuentran en ESPECTROFOTOMETROS

SELECTORES DE LONGITUD DE ONDA • Así es como se ve en el espectrofotómetro.

Funcionamiento de un selector de longitud de onda • https: //www. youtube. com/watch? v=mut. E_ m 1 az 2 k • (Monocromadores)
