Selecteren van aandrijvingnen Alles draait om de massatraagheid

  • Slides: 11
Download presentation
Selecteren van aandrijvingnen Alles draait om de massatraagheid Restricted © Siemens AG 20 XX

Selecteren van aandrijvingnen Alles draait om de massatraagheid Restricted © Siemens AG 20 XX All rights reserved. siemens. com/answers

Ga nooit op schoenen met gaten lopen boys ! © Ir. S. O. Niels

Ga nooit op schoenen met gaten lopen boys ! © Ir. S. O. Niels Restricted © Siemens AG 20 XX All rights reserved. Page 2 20 XX-XX-XX Author / Department

Oude waarheden Wet van behoud energie: J x ω2 = m x v 2

Oude waarheden Wet van behoud energie: J x ω2 = m x v 2 Tv = J x α Restricted © Siemens AG 20 XX All rights reserved. Page 3 20 XX-XX-XX Author / Department

containerkraan Massa container 50 ton Eigen massa 50 ton Snelheid 1 m/s Acceleratietijd 3

containerkraan Massa container 50 ton Eigen massa 50 ton Snelheid 1 m/s Acceleratietijd 3 s Rijdafstand 100 m Rolweerstands coeff 0, 01 (staal op staal) Restricted © Siemens AG 20 XX All rights reserved. Page 4 20 XX-XX-XX Author / Department

Uitwerking rijdwerk containerkraan Kies een gangbare motor met een aangebouwde reductiekast 4 -polig (

Uitwerking rijdwerk containerkraan Kies een gangbare motor met een aangebouwde reductiekast 4 -polig ( n=1500 rpm) Reduceer de massatraagheid tot op de motoras Wet van behoud energie: J x ω2 = m x v 2 versnellen constante snelheid J= m x v 2 =7, 5 kgm 2 ω2 Pw= F x v = m x g x v = 100. 000 x 10 x 0, 01 x 1 Tv = J x α = J x ω = 392 Nm t Tw= 63, 6 Nm Pv= 61, 6 k. W Pw= 10 k. W Tmax = 455, 6 Nm Pw= 10 k. W Restricted © Siemens AG 20 XX All rights reserved. Page 5 20 XX-XX-XX Author / Department

Thermische belasting in een motor T (Nm) Tv Tw t (s) t 1 Teff

Thermische belasting in een motor T (Nm) Tv Tw t (s) t 1 Teff 2 = t 2 t 3 (Tv+Tw)2. t 1 + Tw 2. t 2 + (Tv-Tw)2. t 3 = 106 Nm t 1+t 2+t 3 Uitgaande van de 4 -polige motor = 16, 6 k. W Restricted © Siemens AG 20 XX All rights reserved. Page 6 20 XX-XX-XX Author / Department

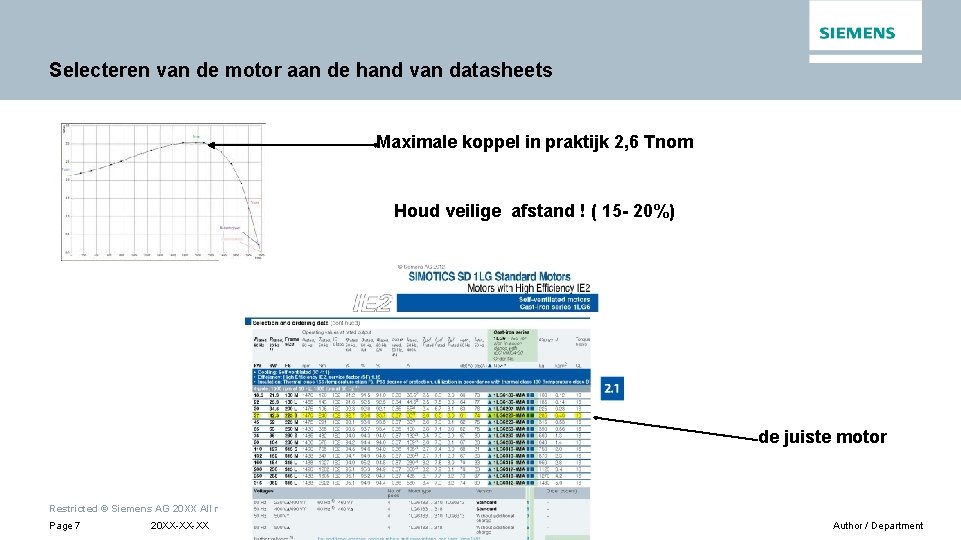

Selecteren van de motor aan de hand van datasheets Maximale koppel in praktijk 2,

Selecteren van de motor aan de hand van datasheets Maximale koppel in praktijk 2, 6 Tnom Houd veilige afstand ! ( 15 - 20%) de juiste motor Restricted © Siemens AG 20 XX All rights reserved. Page 7 20 XX-XX-XX Author / Department

Projecten van aandrijvingen met SIZER Restricted © Siemens AG 20 XX All rights reserved.

Projecten van aandrijvingen met SIZER Restricted © Siemens AG 20 XX All rights reserved. Page 8 20 XX-XX-XX Author / Department
