SEL 329 CONVERSO ELETROMEC NICA DE ENERGIA Aula

SEL 329 – CONVERSÃO ELETROMEC NICA DE ENERGIA Aula 17 Equação Velocidade x Torque do MI ( mx. Tind)

Tópicos abordados 1. Relembrando a aula passada: Circuito Equivalente do MIT 2. Dedução da Equação m x Tind 3. Observações na curva torque velocidade

Circuito Equivalente do Motor de Indução Trifásico

Circuito Equivalente do Motor de Indução Trifásico

Circuito Equivalente do Rotor

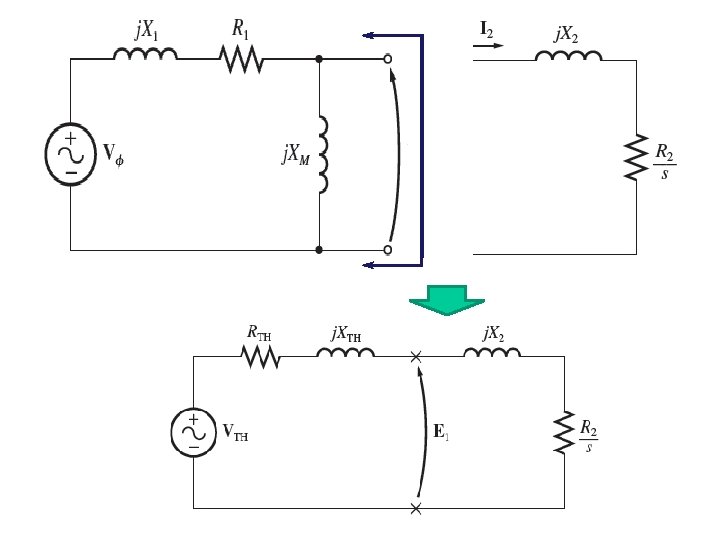

Referindo os parâmetros do rotor ao estator Circuito Equivalente do MIT por fase

Dedução da Equação m x tind = f( m)

= s sinc tind = f( m) I 2 = ?

VTH ZTH

I 2

= s sinc Substituindo “s” na equação acima chega-se à equação requerida tind = f( m)

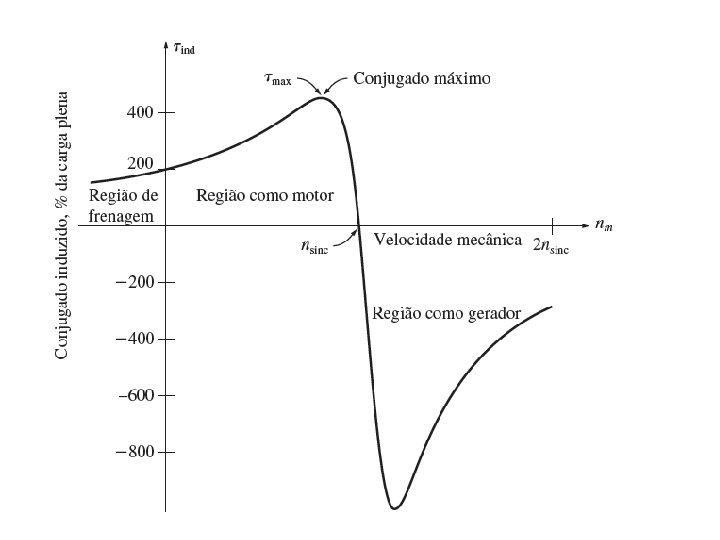

s sinc s=1 s=0 Curva: tind = f( m) m

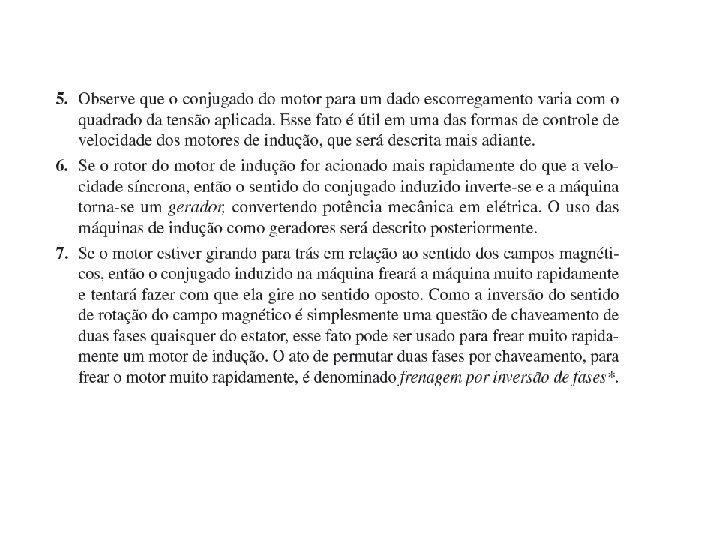

Observações:

Comparação entre as curvas tind = f(nm) e Pconv = f(nm)

Questões de avaliação do Motor de Indução Trifásico 1) O torque de partida do MIT pode ser maior ao Torque induzido máximo? Sim/Não 2) O torque de plena carga do MIT pode ser maior ao Torque de partida? Sim/Não 3) O motor trabalha a plena carga com escorregamento “s”. Um pequeno aumentado no escorregamento faz com que aumente as perdas por efeito Joule? Sim/Não

Questões de avaliação do Motor de Indução Trifásico 4) O motor trabalha a plena carga com escorregamento “s”. Um pequeno aumentado no escorregamento faz com que aumente as perdas mecânicas? Sim/Não 5) Para um motor de indução de 4 pólos com velocidade a vazio de 1780 RPM e velocidade a Plena carga de 1710 RPM. O escorregemento em vazio e plena carga são 1, 11% e 5%, respectivamente? Sim/Não 6) Para um motor de indução de 4 pólos com velocidade a vazio de 1780 RPM e velocidade a Plena carga de 1710 RPM. Diminuindo a carga para 75% de Plena Carga a velocidade vai para 1750 RPM? Sim/Não

Respostas: 1)Não 2)Não 3)Sim 4)Não 5)Sim 6)Não : nm = 1732, 5 RPM
