Sekvenčné logické obvody (predmet : automatizácia) Učebná pomôcka pre maturantov Ing. Eva Zeleňáková

Bloková schéma SLO Výstupné premenné (Y) SLO sú kombináciou : • vstupných premenných v danom okamihu (A a B), • ale aj minulými hodnotami niektorých premenných z predchádzajúceho stavu.

RS – asynchrónny RESET • RS – vytvorený pomocou NOR –ov. Stav RESET po vynulovaní

RS – asynchrónny SET Stav SET po vynulovaní

RS – asynchrónny ZAKÁZANÝ STAV • Ak R=S=0 a R=S=1 nestabilné stavy Stav keď žiadame súčasne (REST) R=1 a (SET) S=1 => protichodné požiadavky nazývame ZAKÁZANÝ STAV.

RS – asynchrónny časový priebeh a pravdivostná tabuľka Pravdivostná tabuľka RS obvodu z NOR-ov R 0 0 1 1 S 0 1 Ǫ 0/1 1 0 X Ǭ 0/1 0 1 X SET RESET Zakázaný stav Časový priebeh RS obvodu z NOR-ov

Iné prevedenie RS obvodu • RS – vytvorený pomocou NAND–ov. Pracuje rovnako RS s NOR-ov, rozdiel je v zakázanom stave => R=0 a S=0.

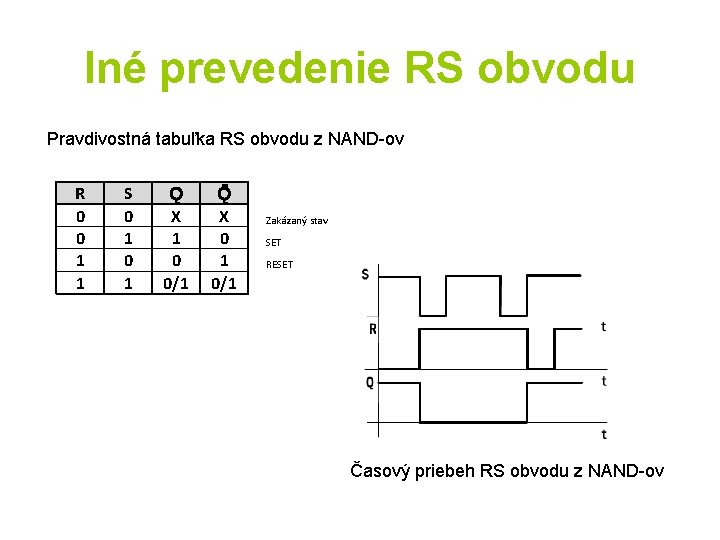

Iné prevedenie RS obvodu Pravdivostná tabuľka RS obvodu z NAND-ov R 0 0 1 1 S 0 1 Ǫ X 1 0 0/1 Ǭ X 0 1 0/1 Zakázaný stav SET RESET Časový priebeh RS obvodu z NAND-ov

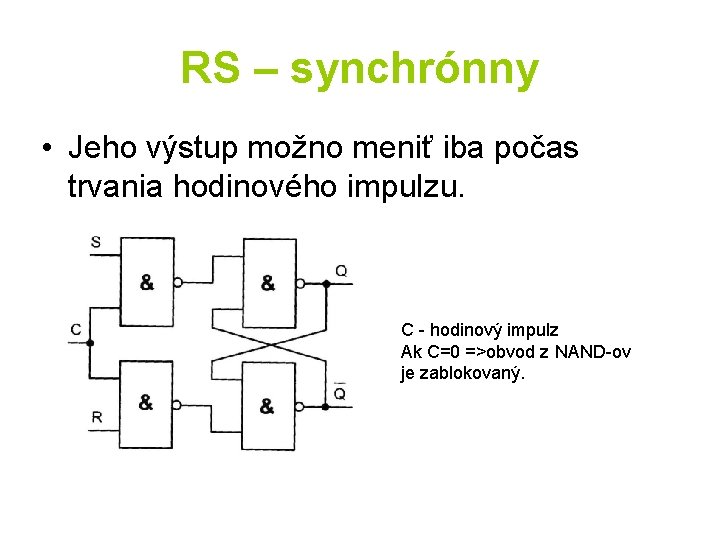

RS – synchrónny • Jeho výstup možno meniť iba počas trvania hodinového impulzu. C - hodinový impulz Ak C=0 =>obvod z NAND-ov je zablokovaný.

RS – synchrónny časový priebeh a pravdivostná tabuľka R 0 0 0 1 1 S 0 0 1 C 0 1 1 Ǫ 0/1 1 0 X Ǭ 0/1 0 1 X Zakázaný stav Časový priebeh RS – synchrónneho obvodu je označený červenou farbou

Grafické značky RS obvodov Grafická značka RS asynchrónneho obvodu Grafická značka RS synchrónneho obvodu

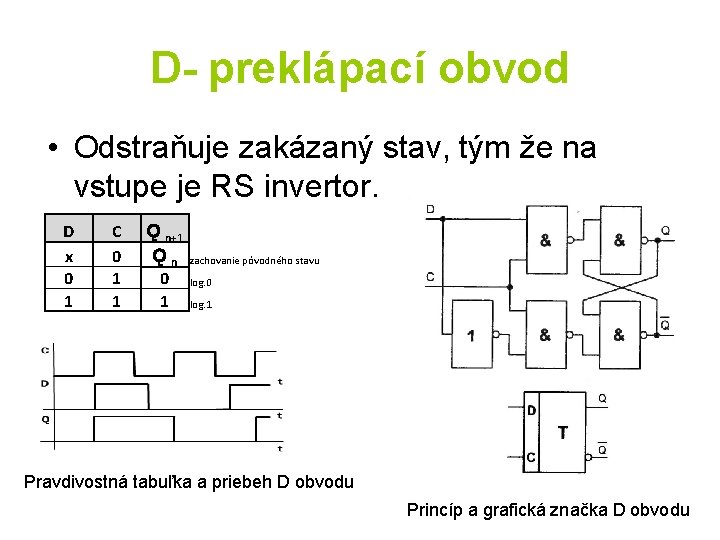

D- preklápací obvod • Odstraňuje zakázaný stav, tým že na vstupe je RS invertor. D x 0 1 C 0 1 1 Ǫ n+1 Ǫ n 0 1 zachovanie pôvodného stavu log. 0 log. 1 Pravdivostná tabuľka a priebeh D obvodu Princíp a grafická značka D obvodu

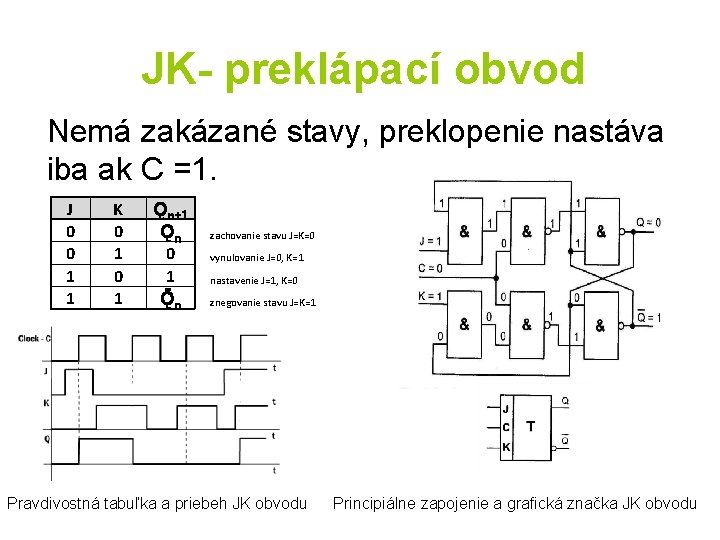

JK- preklápací obvod Nemá zakázané stavy, preklopenie nastáva iba ak C =1. J 0 0 1 1 K 0 1 Ǫn+1 Ǫn 0 1 Ǭn zachovanie stavu J=K=0 vynulovanie J=0, K=1 nastavenie J=1, K=0 znegovanie stavu J=K=1 Pravdivostná tabuľka a priebeh JK obvodu Principiálne zapojenie a grafická značka JK obvodu

T- preklápací obvod T 0 1 Ǫn+1 Ǫn Ǭn => nepreklápa Pravdivostná tabuľka T obvodu Princíp a grafická značka T obvodu Priebeh signálov v T obvode

Literatúra • J. Kesl : Číslicová elektronika • www. cs. umd. edu • www. wikipedia. org/wiki/Flip-flop Ďakujem za pozornosť !
