Sejarah dan Evolusi Jaringan Telekomunikasi Sejarah Singkat Telekomunikasi

Sejarah dan Evolusi Jaringan Telekomunikasi

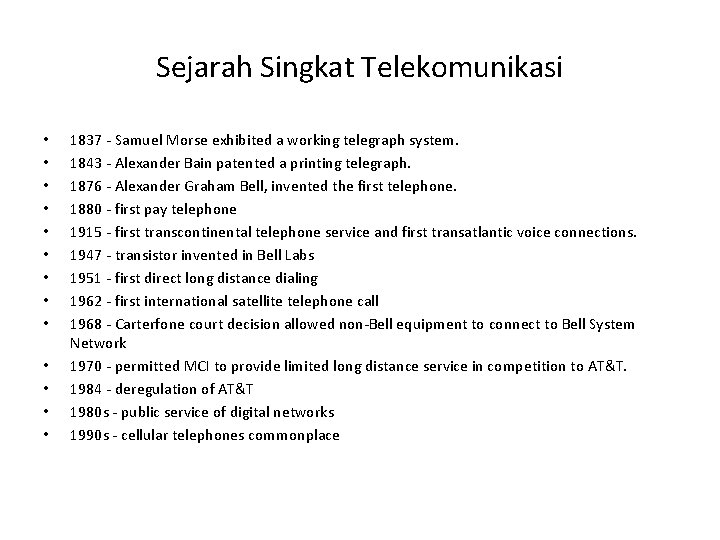

Sejarah Singkat Telekomunikasi • • • • 1837 - Samuel Morse exhibited a working telegraph system. 1843 - Alexander Bain patented a printing telegraph. 1876 - Alexander Graham Bell, invented the first telephone. 1880 - first pay telephone 1915 - first transcontinental telephone service and first transatlantic voice connections. 1947 - transistor invented in Bell Labs 1951 - first direct long distance dialing 1962 - first international satellite telephone call 1968 - Carterfone court decision allowed non-Bell equipment to connect to Bell System Network 1970 - permitted MCI to provide limited long distance service in competition to AT&T. 1984 - deregulation of AT&T 1980 s - public service of digital networks 1990 s - cellular telephones commonplace

Sejarah Telekomuniasi (Amerika Serikat) • • 1876 Telepon ditemukan Alexander Graham Bell, tahun 1877 Bell Telephone Company, 1900 Bell Telephone CO menjadi AT&T 1934 FCC (Federal Communications Commissions) didirikan 1984 AT&T (perusahaan senilai 140 triliun) dipecah menjadi pabrikan (Lucent), penelitian (Bell Labs), Operator (Bell Atlantic dll), AT&T (SLJJ) Menyebabkan telekomunikasi menjadi bisnis. Kompetisi dan bukan monopoli. 1991 Australia: . Telstra dan Optus 1999 Indonesia: Undang No. 36 tahun, berlaku tahun 2000

Sejarah Industri Telekomunikasi • • • 1837 Industri telekomunikasi modern dimulai pada tahun ini dengan ditemukannya telegraph oleh Samuel Morse – Penemuan ini mendorong pengembangan infrastruktur telekomunikasi dan komunikasi hardware dan protokol 1876 Penemuan telepon oleh Alexander Graham Bell dan pengembangan teknologi komunikasi wireless yang dilakukan oleh Guglielmo Marconi pada tahun 1890 s menjadi awal terbentuknya industri komunikasi seperti yang ada saat ini 1940 -an, Sebelum tahun 1950 an, perusahaan telepon dan telegraph telah mengembangkan fasilitas komunikasi jaringan dalam dunia industri – Di Amerika Serikat, FCC (badan regulasifederal) dan PSC memberikan hak eksklusif kepada perusahaan telepon untuk menghubungkan perangkat komunikasi ke jaringan – Perusahaan telepon dipandang sebagai perusahaan Monopoli

Fase Perkembangan Telekomunikasi • Telegraph & Telephone (19 th century) • Satellite communications (1960 s) • Digital communications (1980 s) • Internet age (1990 s) • Wireless communications (1990 s) • Abad 21? Trends: – dari wired menuju wireless, – dari analog menuju digital, – dari komunikasi Voice menuju komunikasi data

Telekomunikasi Pra Kemerdekaan • • • 1856, telegraf antara Batavia-Buitenzorg, 20 tahun sebelum telepon ditemukan 1881, konsesi swasta di Semarang / Surabaya 1896, interlokal Batavia – Semarang, Batavia Surabaya, Buitenzorg – Sukabumi 1906, PTT didirikan 20 September 1906 1931, Sambungan langsung Internasional 1945, Telkom (27 September 1945): Domestik – Automatisasi sentral 1959 -1965 – Telex 1961 – Microwave untuk SLJJ – Satelit 1976. Negara ke 3 di dunia 1968, Indosat (10 November 1968): SLI. Dimulai dari perusahaan ITT – 1980 Kabel laut Indonesia Singapura – 1980 dibeli Indonesia

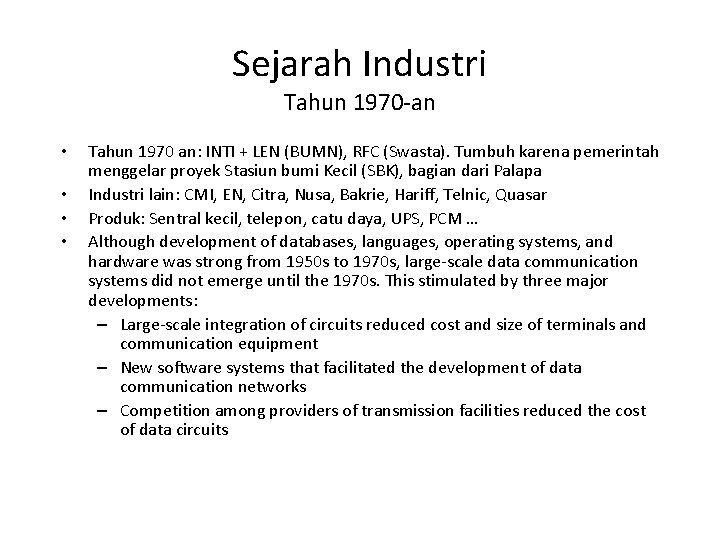

Sejarah Industri Tahun 1970 -an • • Tahun 1970 an: INTI + LEN (BUMN), RFC (Swasta). Tumbuh karena pemerintah menggelar proyek Stasiun bumi Kecil (SBK), bagian dari Palapa Industri lain: CMI, EN, Citra, Nusa, Bakrie, Hariff, Telnic, Quasar Produk: Sentral kecil, telepon, catu daya, UPS, PCM … Although development of databases, languages, operating systems, and hardware was strong from 1950 s to 1970 s, large-scale data communication systems did not emerge until the 1970 s. This stimulated by three major developments: – Large-scale integration of circuits reduced cost and size of terminals and communication equipment – New software systems that facilitated the development of data communication networks – Competition among providers of transmission facilities reduced the cost of data circuits

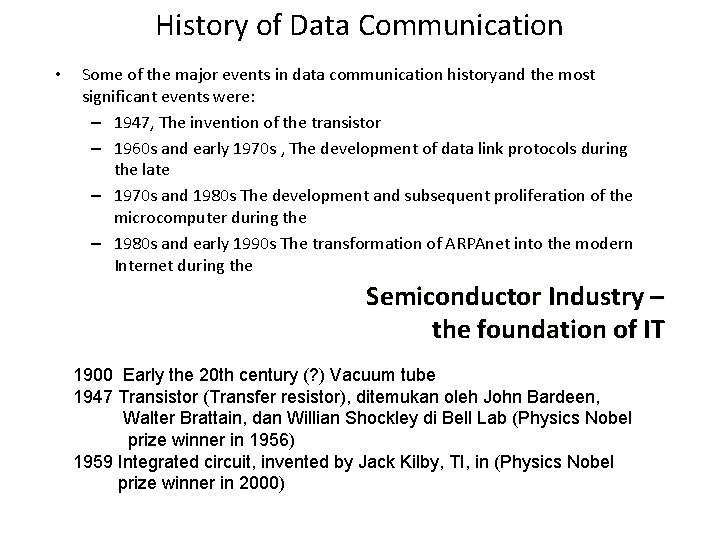

History of Data Communication • Some of the major events in data communication historyand the most significant events were: – 1947, The invention of the transistor – 1960 s and early 1970 s , The development of data link protocols during the late – 1970 s and 1980 s The development and subsequent proliferation of the microcomputer during the – 1980 s and early 1990 s The transformation of ARPAnet into the modern Internet during the Semiconductor Industry – the foundation of IT 1900 Early the 20 th century (? ) Vacuum tube 1947 Transistor (Transfer resistor), ditemukan oleh John Bardeen, Walter Brattain, dan Willian Shockley di Bell Lab (Physics Nobel prize winner in 1956) 1959 Integrated circuit, invented by Jack Kilby, TI, in (Physics Nobel prize winner in 2000)

Telegraph: Communication Using Electrons • Between human beings • Major milestones: – – – – 1827: Ohm’s Law 1837: “workable” telegraph invented by Samuel Morse 1838: demonstration over 10 miles at 10 w. p. m. 1844: Capitol Hill to Baltimore 1851: Western Union founded 1868: transatlantic cable laid 1985: last telegraph circuit closed down • Other important dates – 1869: transcontinental railway – 1876: Alexander Bell invented telephone

Telephony Milestones • 1876: Alexander Bell menemukan telepon • 1878: Public switches diinstal di New Haven dan San Francisco, public switched telephone network (PSTN) telah lahir – Orang dapat berbicara tanpa melalui kabel yang sama • 1878: Direktori telepon pertama; Saluran White House • 1881: Insulated, balanced twisted pair sebagai local loop • 1885: AT&T dibentuk • 1892: sentral telepon komersial otomatis yang pertama • 1903: 3 juta telepon di Amerika Serikat. • 1915: Saluran telepon transcontinental yang pertama • 1927: commercial transatlantic commercial service yang pertama • 1937: Multiplexing diperkenalkan untuk panggilan antar kota – Satu link membawa banyak percakapan

Komunikasi • Penyampaian informasi dari sumber ke penerima melalui media komunikasi • Komponen komunikasi: – Sumber (suara manusia, speaker, & sumber bunyi lainnya) – Penerima (telinga, mikrofon, dll) – Media (udara, kabel) Media Komunikasi Sumber Penerima

Mengapa dibutuhkan teknologi telekomunikasi? • Sebab: – Jarak antara sumber dan penerima sangat jauh – Dibutuhkan cara yang efisien untuk menyampaikan informasi dari sumber ke penerima, namun tanpa adanya informasi yang rusak/ hilang – Jenis informasi yang disampaikan bisa diklasifikasikan ke dalam beberapa jenis (suara saja, gambar saja, tulisan saja, atau kombinasi) • Dalam Telekomunikasi: – Bagaimana informasi direpresentasikan? – Bagaimana informasi dikirimkan? – Bagaimana informasi diterima/ dikembalikan ke bentuk semula? Ketiga hal di atas menjadi pokok bahasan utama dalam teknologi telekomunikasi

Komunikasi • Proses pertukaran informasi, biasanya menggunakan bentuk-bentuk penyampaian yang umum (percakapan, tulisan, tanda/isyarat) • Memungkinkan seseorang dapat berinteraksi dengan orang lain untuk bertukar pengetahuan, pengalaman atau informasi lainnya yang perlu disampaikan. jarak informasi Telekomunikasi • Komunikasi melalui jarak jauh • Perlu cara agar melalui jarak tsb informasi dapat disampaikan (biasanya dua arah)

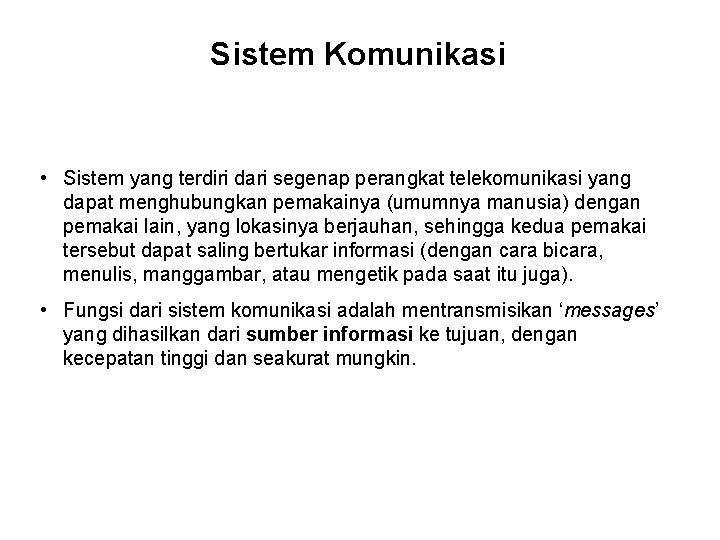

Sistem Komunikasi • Sistem yang terdiri dari segenap perangkat telekomunikasi yang dapat menghubungkan pemakainya (umumnya manusia) dengan pemakai lain, yang lokasinya berjauhan, sehingga kedua pemakai tersebut dapat saling bertukar informasi (dengan cara bicara, menulis, manggambar, atau mengetik pada saat itu juga). • Fungsi dari sistem komunikasi adalah mentransmisikan ‘messages’ yang dihasilkan dari sumber informasi ke tujuan, dengan kecepatan tinggi dan seakurat mungkin.

Pengertian-pengertian / terminologi • Sistem Telekomunikasi adalah suatu sistem yang terdiri dari segenap perangkat telekomunikasi yang dapat menghubungkan pemakainya (umunya manusia) dengan pemakai lain, sehingga kedua pemakai tersebut dapat saling bertukar informasi (dengan cara bicara, menulis, manggambar, atau mengetik pada saat itu juga). Note : Communication system are system designed to transmit information. The three basic elements of a communications network are : (1) terminal, (2) transmission system and (3) switches. • Informasi adalah pesan atau keterangan berupa suara, isyarat, atau cahaya yang dengan cara tertentu dapat diterima oleh sasaran, yakni puhak yang menerima yang dapat berupa mahluk hidup atau mesin • Sumber–sumber Informasi adalah sesuatu yang dapat memberikan atau men-generate informasi atau sesuatu dari mana informasi tersebut berasal. Contoh : Suara berasal dari manusia melalui bibir (bicara). Bunyi berasal dari suatu yang bergetar atau ditabuh. dll

Model Komunikasi Sederhana 16

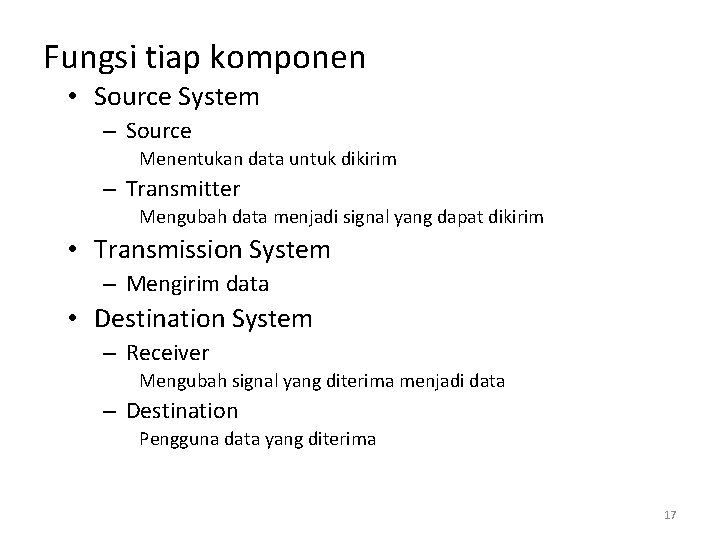

Fungsi tiap komponen • Source System – Source Menentukan data untuk dikirim – Transmitter Mengubah data menjadi signal yang dapat dikirim • Transmission System – Mengirim data • Destination System – Receiver Mengubah signal yang diterima menjadi data – Destination Pengguna data yang diterima 17

Model Komunikasi Data Sederhana 18

Gambaran umum Sistem Telekomunikasi Core Network Access Network Terminal (CPE) CPE = Customer Premises Equipment SM 241013 - Pengantar Sistem Telekomunikasi Semester genap 2007 -2008 19

Core Network • • Core Network adalah bagian yang memproses aliran informasi/data sehingga dapat sampai ke tujuan yang sesuai Komponen utama dari core network adalah: – Node Switching, yang berfungsi membangun hubungan antar dua terminal yang akan saling berkomunikasi – Link Transmisi, yang menghubungkan satu node dengan yang lainnya 20

Nodes dan Links • Jaringan komunikasi biasa digambarkan dalam node dan link – Node : merepresentasikan end-terminal, perangkat jaringan; digambarkan dengan bentuk lingkaran, kotak, dsb – Link : merepresentasikan hubungan/ koneksi antar nodes; digambarkan dengan garis • Sebagai perangkat jaringan, node dapat memiliki fungsi: – – Routing Switching Multiplexing dsb

Beberapa Topologi Jaringan • Point to Point • Broadcast / Shared Network • Switched Network • The Internet

Jaringan Komunikasi • Definisi: Pengaturan komponen hardware dan software sebagai komponen komunikasi sehingga memungkinkan terjadinya pertukaran informasi antara sumber & penerima • Beberapa klasifikasi jaringan komunikasi: – Jaringan komunikasi terdapat dalam berbagai skala: • Jaringan komunikasi lokal/ perkantoran, jaringan komunikasi perkotaan, hingga jaringan komunikasi dunia (seperti Internet) – Jaringan komunikasi dapat dibedakan berdasarkan jenis informasi yang disalurkan di dalamnya: • Jaringan telepon/ suara, jaringan data, jaringan video/ TV – Jaringan komunikasi dapat dibedakan berdasarkan arah informasi yang disampaikan • Jaringan broadcast (simplex) untuk penyampaian informasi satu arah dan jaringan interaktif (duplex) untuk komunikasi dua arah • Jaringan komunikasi seringkali membutuhkan jenis perangkat CPE yang khusus: • Pesawat telepon (jar telepon), komputer (jar data), televisi (jar TV)

Klasifikasi Jaringan Komunikasi • Jaringan komunikasi dapat diklasifikasikan berdasarkan cara node mempertukarkan informasi Communication Network Switched Communication Network Circuit-Switched Communication Network Broadcast Communication Network Packet-Switched Communication Network Datagram Network Virtual Circuit Network

PSTN (Public Switched Telephone Network)

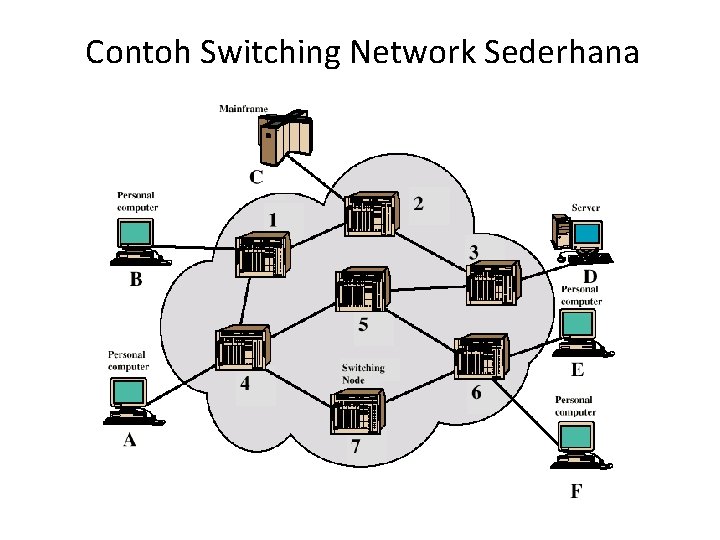

Contoh Switching Network Sederhana

PSTN (Public Switch Telephone Network) (1/2)

PSTN (Public Switch Telephone Network) (2/2) • Komponen generik dari PSTN terdiri atas : – Subscribers / pelanggan – Local loop (menghubungkan subscribers ke jaringan) – Exchange (switching centers) (end office) – Trunks (koneksi antar exchanges) (multiple voice channels dibawa dengan menggunakan mekanisme FDM or STDM) • PSTN didesain untuk pengiriman dan switching voice dan tidak didesain untuk bentuk komunikasi data, video maupun audio.

PABX (Private Branch Exchange)

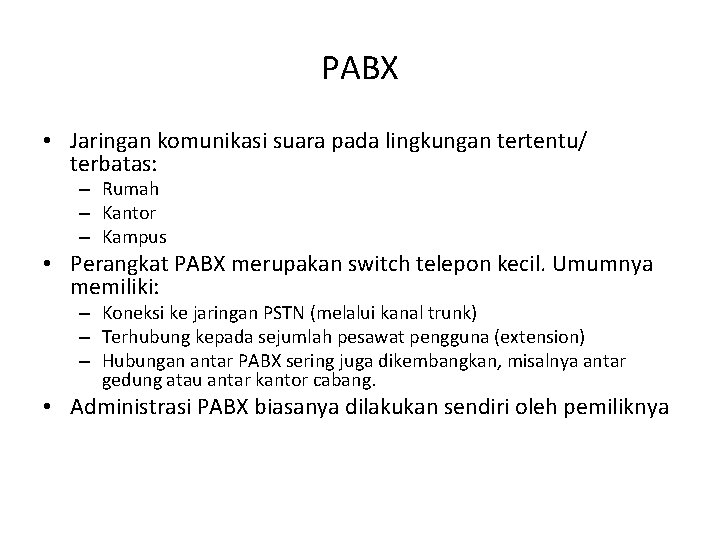

PABX • Jaringan komunikasi suara pada lingkungan tertentu/ terbatas: – Rumah – Kantor – Kampus • Perangkat PABX merupakan switch telepon kecil. Umumnya memiliki: – Koneksi ke jaringan PSTN (melalui kanal trunk) – Terhubung kepada sejumlah pesawat pengguna (extension) – Hubungan antar PABX sering juga dikembangkan, misalnya antar gedung atau antar kantor cabang. • Administrasi PABX biasanya dilakukan sendiri oleh pemiliknya

Konfigurasi PABX Extension PABX P S T N Extension Trunk PABX Extension

Hubungan PSTN Dengan PABX • • DID (Direct Inward Dialing) System Hunting System BRA (Basic Rate Access) System PRA (Primary Rate Access) System

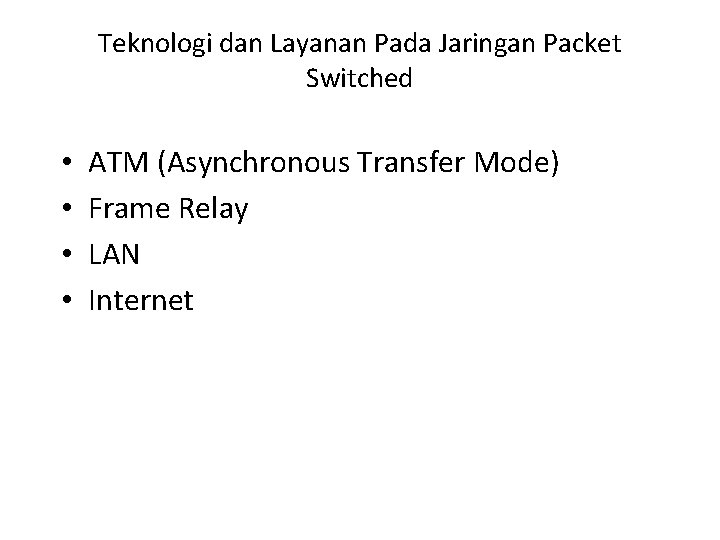

Teknologi dan Layanan Pada Jaringan Packet Switched • • ATM (Asynchronous Transfer Mode) Frame Relay LAN Internet

ATM Asynchronous Transfer Mode

What is ATM? • ATM : suatu teknologi packet switching berkecepatan tinggi. – Menggunakan paket yg pendek berukuran tetap (53 byte) yg disebut ATM cell • Mendukung berbagai jenis trafik – Data, suara, gambar, video, teks – Mode real-time dan non real-time • Transmisi secara connection oriented • Memiliki kemampuan Qo. S (Quality of Service) • Bandwidth on demand – High speed network: 25 MBps – 2, 5 GBps – Switching via hardware • Memiliki skalabilitas implementasi – LAN, MAN, hingga WAN

Konfigurasi jaringan ATM • Alternatif implementasi ATM – Sebagai protokol LAN – Sebagai backbone untuk menghubungkan LAN yang sudah ada (existing ‘legacy’ LAN) – Sebagai backbone untuk menghubungkan jaringan lokal yang lain dengan teknologi yg berberda, spt Frame Relay, IP network – Sebagai jaringan interkoneksi di antara ATM-attached server/ workstation dan dengan existing ‘legacy’ LAN – Interkoneksi antara beberapa emulasi LAN yang secara logical terpisah, namun menggunakan jaringan fisik ATM yang sama

Konfigurasi jaringan ATM Ethernet Bridge ATM Network Bridge -ATM sebagai jaringan interkoneksi (kiri) -ATM sebagai LAN emulation (bawah) ATM-attached stations “ATM-aware” subnet Emulated LAN Router or ATM Server “ATM-aware” subnet Emulated LAN

Frame Relay

What is Frame Relay (FR)? • Frame Relay merupakan suatu layanan data paket yang memungkinkan beberapa pengguna menggunakan satu jalur transmisi pada waktu yang bersamaan • Suatu teknologi komunikasi kecepatan tinggi • Dilengkapi dengan deteksi kesalahan, ada pula konfirmasi dari si penerima dalam bentuk kode yang dikirim kembali ke pengirim, apakah paket dapat . • • diterima secara utuh Menghubungkan jaringan lain seperti LAN, Internet, dan bahkan aplikasi suara Data dikirim dalam bentuk frame atau paket Setiap frame memiliki alamat untuk dapat sampai ke tujuan Frame dikirim melalui beberapa FR switch di dalam jaringan FR

Komponen jaringan FR • End points (PC, server, host computer) • FR access equipment (bridge, router, FR access devices) • FR network devices (switches, network router, E 1 mux)

Virtual circuit dalam FR • FR menggunakan konsep virtual circuit (VC), dua arah, dan berperilaku seperti private line di antara 2 port • Terdiri atas PVC (permanent VC) dan SVC (Switched VC) • PVC – Seperti sirkit sewa antara 2 end points – Set-up dilakukan oleh operator jaringan – Umumnya akan melalui path yang sama dalam setiap pengiriman data • SVC – – Tersedia berdasarkan call-by-call basis Menggunakan protokol signaling Q. 933 User menentukan alamat tujuan Implementasinya lebih kompleks

Penggunaan frame relay (1/4) • • Interkoneksi LAN Host-to-host connection Voice over FR FR – ATM internetworking

Keuntungan Frame Relay • Biaya implementasi yang relatif murah • Dikembangkan sesuai standar yang sudah matang, open architecture • Overhead dalam jaringan kecil dan memiliki tingkat realibilitas yang tinggi • Memiliki skalabilitas dan kemampuan disaster recovery • Kemampuan interoperabilitas dengan jaringan lain (Ethernet, IP, ATM)

Internet Dan Protocol 44

What’s the Internet: “nuts and bolts” view millions of connected computing devices: Hosts, end-systems pc’s workstations, servers PDA’s phones, toasters running network apps communication links fiber, copper, radio, satellite routers: forward packets (chunks) of data thru network What’s the Internet: a service view Communication infrastructure enables distributed applications: WWW, email, games, ecommerce, database. , voting, file (MP 3) sharing , communication services provided: Connectionless connection-oriented cyberspace [Gibson]: “a consensual hallucination experienced daily by billions of operators, in every nation, . . "

Sebuah internet Internetworking Hardware dan Interface Software ETHERNET Wide Area Network Token Ring Yang diperlukan: internetworking hardware dan sebuah protokol software untuk membuat seakan hanya satu jaringan 46

Mengapa internetworking ? • Tidak ada sebuah jaringan untuk semua • Kita perlu akses global dan universal Aplikasi TCP/IP Software untuk menyembunyikan Detail teknis jaringan sehingga beroperasi Sebagai jaringan tunggal yang universal Berbagai media transmisi fisik 47

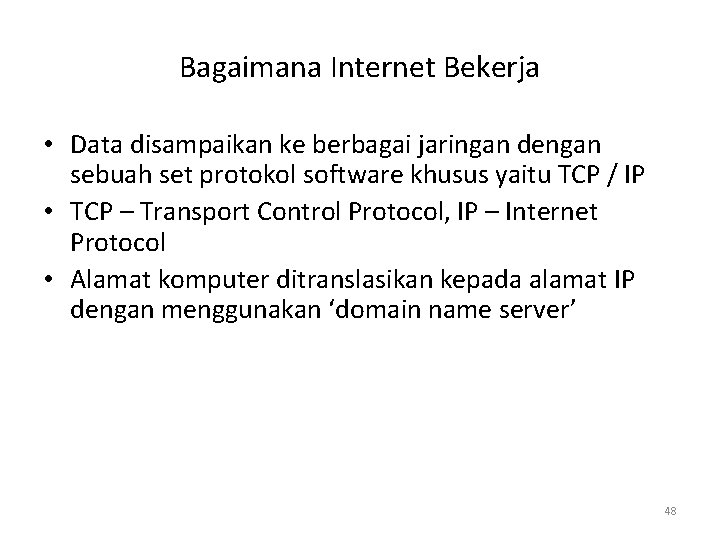

Bagaimana Internet Bekerja • Data disampaikan ke berbagai jaringan dengan sebuah set protokol software khusus yaitu TCP / IP • TCP – Transport Control Protocol, IP – Internet Protocol • Alamat komputer ditranslasikan kepada alamat IP dengan menggunakan ‘domain name server’ 48

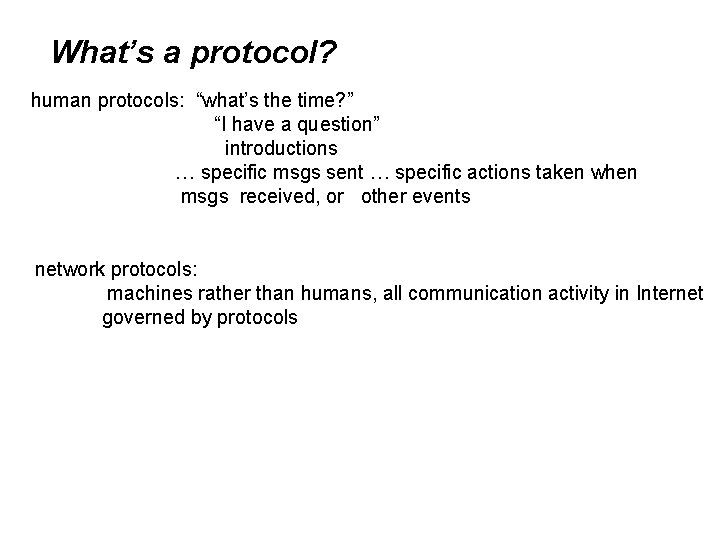

What’s a protocol? human protocols: “what’s the time? ” “I have a question” introductions … specific msgs sent … specific actions taken when msgs received, or other events network protocols: machines rather than humans, all communication activity in Internet governed by protocols

What’s a protocol? protocols define format, order of messages sent and received among network entities, and actions taken on messege transmission, receipt Examples : 1. Media Access Protocol : • CSMA/CD(Ethernet), • Token ring 2. Transmission Cobtrol protocol 3. Internet Protocol, etc

Teknologi Internet (SW) TCP/IP E-MAIL FTP, TELNET, HTTP TCP IP INTERNET Network Access (LAN MAC, SLIP, PPP) PHYSICAL PPP: point to point protocol SLIP: serial line internet protocol (keduanya untuk akses melalui jaringan telepon ) 51

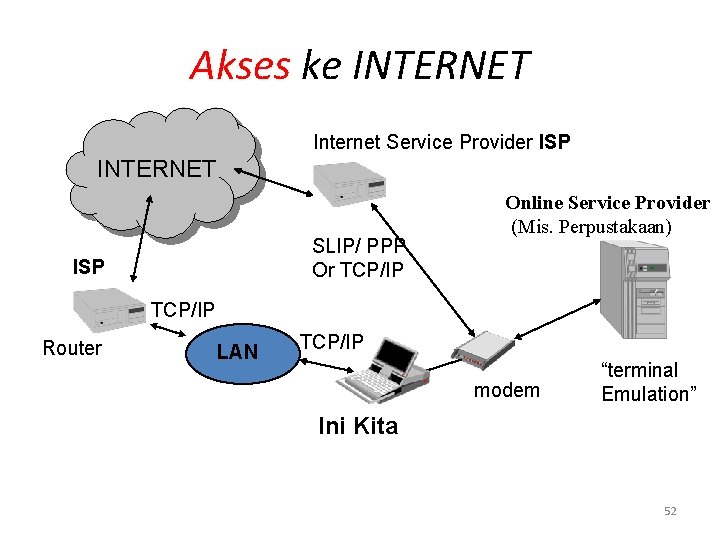

Akses ke INTERNET Internet Service Provider ISP INTERNET SLIP/ PPP Or TCP/IP ISP Online Service Provider (Mis. Perpustakaan) TCP/IP Router LAN TCP/IP modem “terminal Emulation” Ini Kita 52

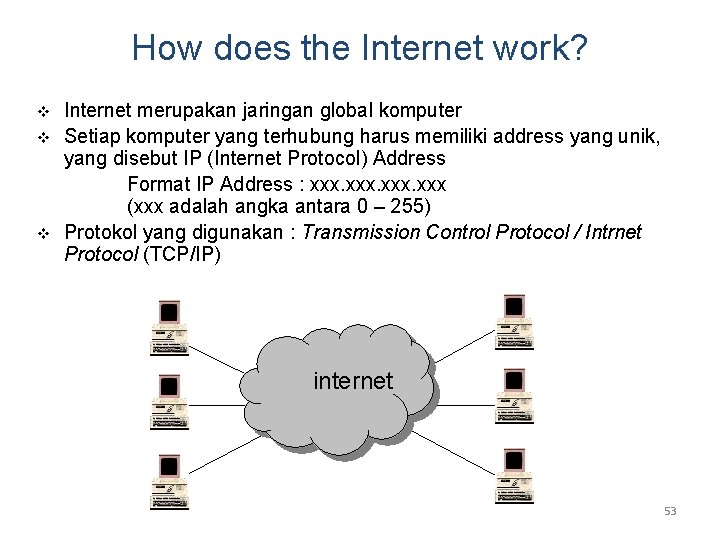

How does the Internet work? v v v Internet merupakan jaringan global komputer Setiap komputer yang terhubung harus memiliki address yang unik, yang disebut IP (Internet Protocol) Address Format IP Address : xxx (xxx adalah angka antara 0 – 255) Protokol yang digunakan : Transmission Control Protocol / Intrnet Protocol (TCP/IP) internet 53

Transmission Control Protocol (TCP) v Mengirimkan data/informasi (yang terlebih dahulu dipecah-pecah menjadi paket) secara end-to-end. v Untuk menjamin keandalan (reliability) pengiriman tiap paket TCP melakukan hal-hal sbb : • Connection-oriented • Ada pemberitahuan (acknowledgement) ke pengirim apabila paket sudah sampai di penerima • Setiap paket diberi nomor urut sesuai pengiriman. TCP tujuan menyusun kembali paket yang diterima sesuai urutannya • Meminta pengiriman kembali jika ada paket yang hilang • Error checking TCP Header 54

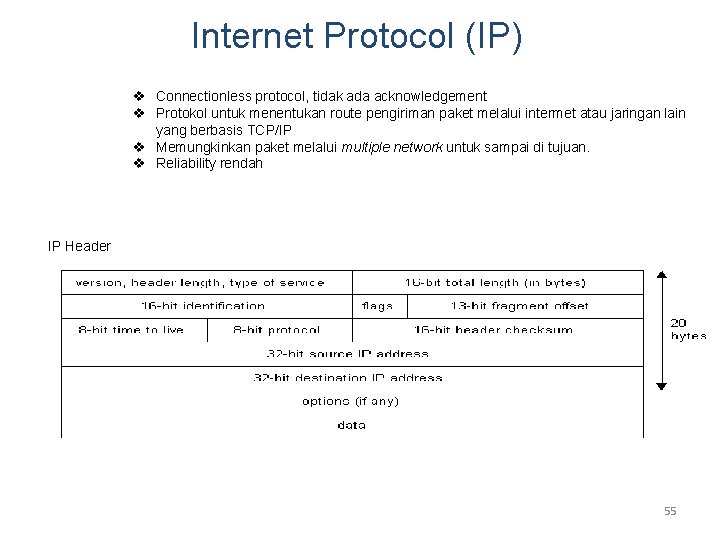

Internet Protocol (IP) v Connectionless protocol, tidak ada acknowledgement v Protokol untuk menentukan route pengiriman paket melalui intermet atau jaringan lain yang berbasis TCP/IP v Memungkinkan paket melalui multiple network untuk sampai di tujuan. v Reliability rendah IP Header 55

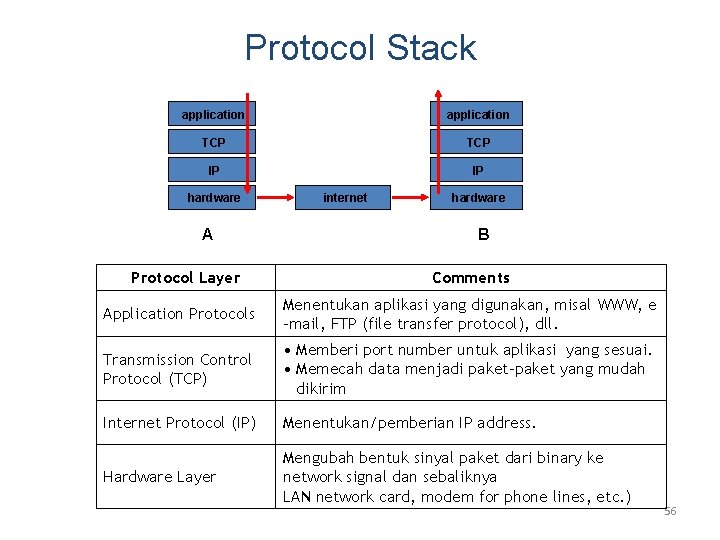

Protocol Stack application TCP IP IP hardware A Protocol Layer internet hardware B Comments Application Protocols Menentukan aplikasi yang digunakan, misal WWW, e -mail, FTP (file transfer protocol), dll. Transmission Control Protocol (TCP) • Memberi port number untuk aplikasi yang sesuai. • Memecah data menjadi paket-paket yang mudah dikirim Internet Protocol (IP) Menentukan/pemberian IP address. Hardware Layer Mengubah bentuk sinyal paket dari binary ke network signal dan sebaliknya LAN network card, modem for phone lines, etc. ) 56
