Seguridad en Laboratorios Charla sobre Normas de Seguridad
Seguridad en Laboratorios Charla sobre Normas de Seguridad Laboratorio Física 2 (Químicos) 2 do cuatrimestre 2012 - Normas Generales - Trabajo con Láseres - Electricidad - Campos Magnéticos Seguridad en el trabajo con láseres
Seguridad en Laboratorios LEER!!!!!!!!!!! REGLAS BÁSICAS DE HIGIENE Y SEGURIDAD Normas de Seguridad para laboratorios basicos No comer, beber, fumar o maquillarse. No bloquear las rutas de escape o pasillos con elementos que entorpezcan la correcta circulación. RUTINAS ANTE EMERGENCIAS Llamar al interno 311 de las Oficinas de Seguridad y Control. Seguridad en el trabajo con láseres

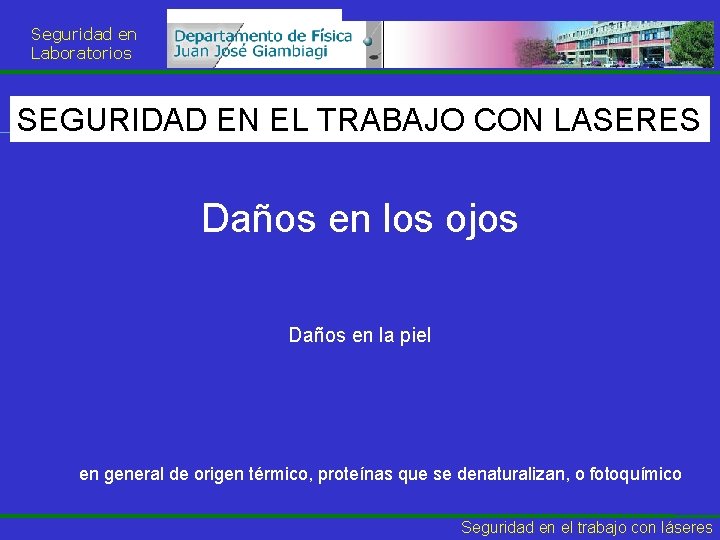

Seguridad en Laboratorios SEGURIDAD EN EL TRABAJO CON LASERES Daños en los ojos Daños en la piel en general de origen térmico, proteínas que se denaturalizan, o fotoquímico Seguridad en el trabajo con láseres

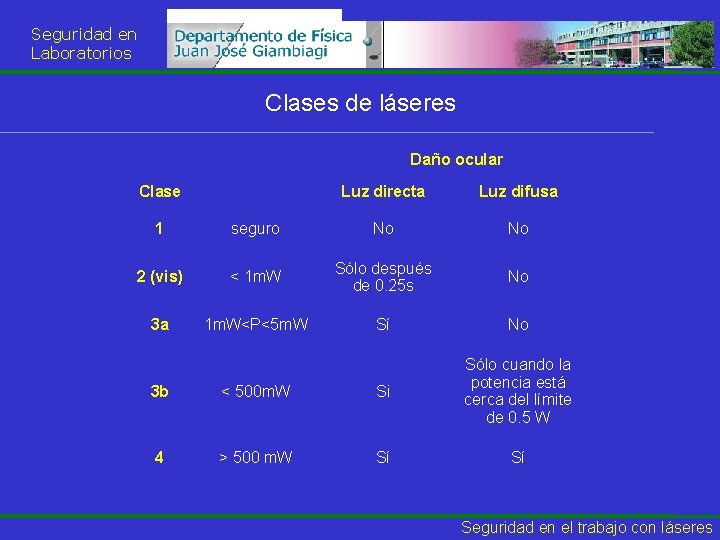

Seguridad en Laboratorios Clases de láseres Daño ocular Clase Luz directa Luz difusa 1 seguro No No 2 (vis) < 1 m. W Sólo después de 0. 25 s No 3 a 1 m. W<P<5 m. W Sí No 3 b < 500 m. W Si Sólo cuando la potencia está cerca del límite de 0. 5 W 4 > 500 m. W Sí Sí Seguridad en el trabajo con láseres
Seguridad en Laboratorios Clases de láseres Daño ocular Clase Luz directa Luz difusa 1 seguro No No 2 (vis) < 1 m. W Sólo después de 0. 25 s No 3 a 1 m. W<P<5 m. W Sí No 3 b < 500 m. W Si Sólo cuando la potencia está cerca del límite de 0. 5 W 4 > 500 m. W Sí Sí Seguridad en el trabajo con láseres
Seguridad en Laboratorios Daños en los ojos según la longitud de onda Córnea fotofobia, lagrimeo, cataratas Cristalino Retina daño retinal irreversible, pérdida parcial o total de la visión Cristalino Córnea Seguridad en el trabajo con láseres

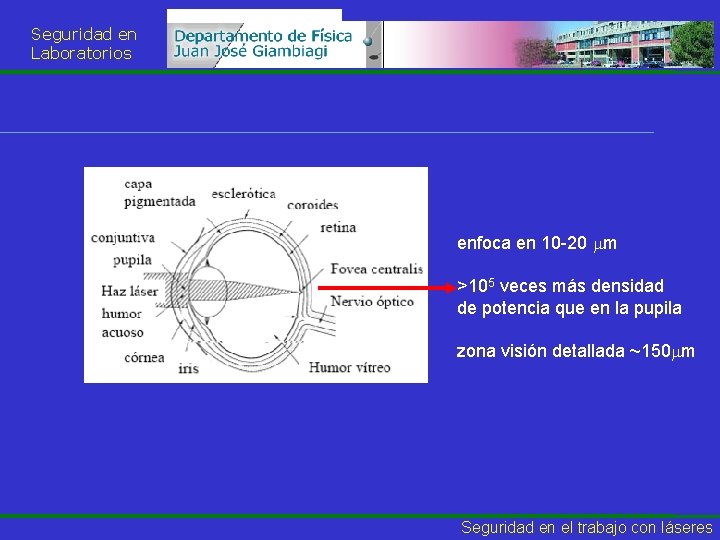

Seguridad en Laboratorios enfoca en 10 -20 m >105 veces más densidad de potencia que en la pupila zona visión detallada ~150 m Seguridad en el trabajo con láseres

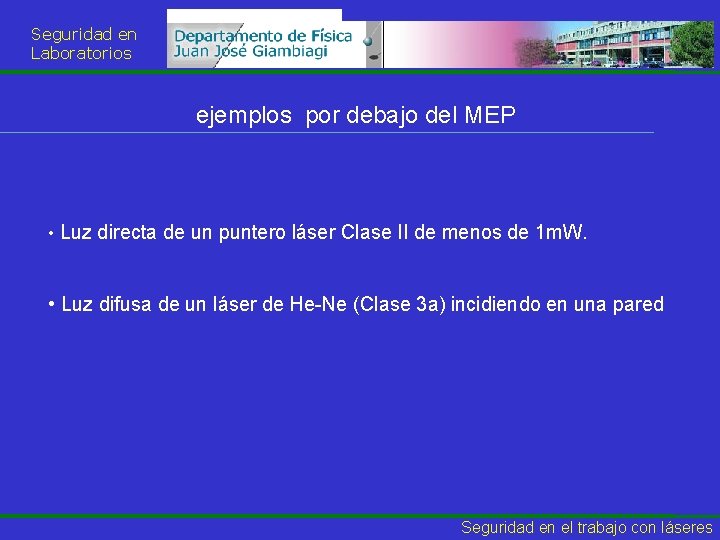

Seguridad en Laboratorios ejemplos por debajo del MEP • Luz directa de un puntero láser Clase II de menos de 1 m. W. • Luz difusa de un láser de He-Ne (Clase 3 a) incidiendo en una pared Seguridad en el trabajo con láseres
Seguridad en Laboratorios ejemplos que exceden el MEP • Luz directa de un puntero láser de 5 m. W (Clase 3 a) a menos de 17 m • Luz directa de un láser de He-Ne de más de 100 W • Estar a menos de 1 km de un haz directo de Nd: YAG (CW) de alta potencia • No usar antiparras de seguridad trabajando con un láser Clase IV como los de Labo 5 Seguridad en el trabajo con láseres
Seguridad en Laboratorios Nunca mirar el láser directamente, cualquiera sea su Clase • Siempre bloquear el haz en una pantalla o barrera apropiada. Confinar el haz. • Evitar utilizar relojes, colgantes, etc que puedan ocasionar una reflexión directa del haz • Extremo cuidado en la etapa de alineación • Usar siempre antiparras de seguridad para Clase 4 • No permitir la circulación de gente cuando se trabaje con láseres pulsados no confinados Clase 4 Seguridad en el trabajo con láseres
Seguridad en Laboratorios Laboratorio de ondas (laboratorio 2) Láseres disponibles Denominación y tipo Potencia y longitud de onda Clase Láseres de semiconductor “de baja coherencia” 0. 5 m. W @ 630 nm 1 Láseres de semiconductor “punteros láser” 2 m. W @ 630 nm 3 A Láseres de semiconductor 5 m. W @ 670 nm 3 B Láseres de He-Ne 1 m. W @ 630 nm 2 Láseres de He-Ne 5 m. W @ 630 nm 3 B Láseres de He-Ne 10 m. W @ 630 nm 3 B Seguridad en el trabajo con láseres

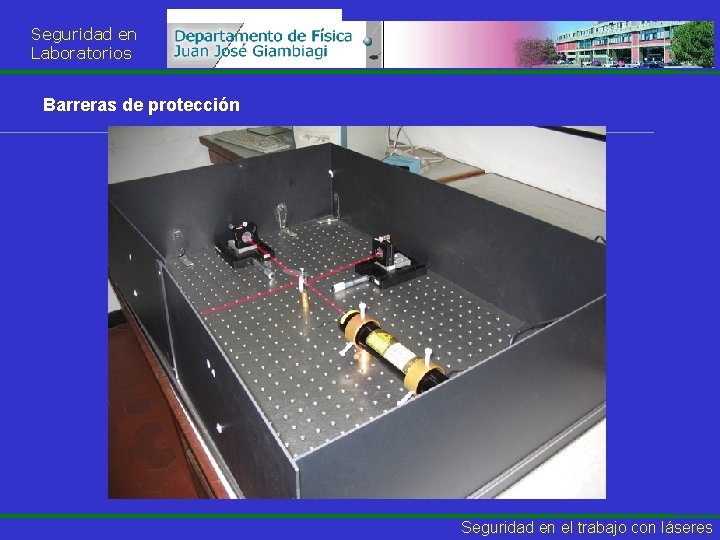

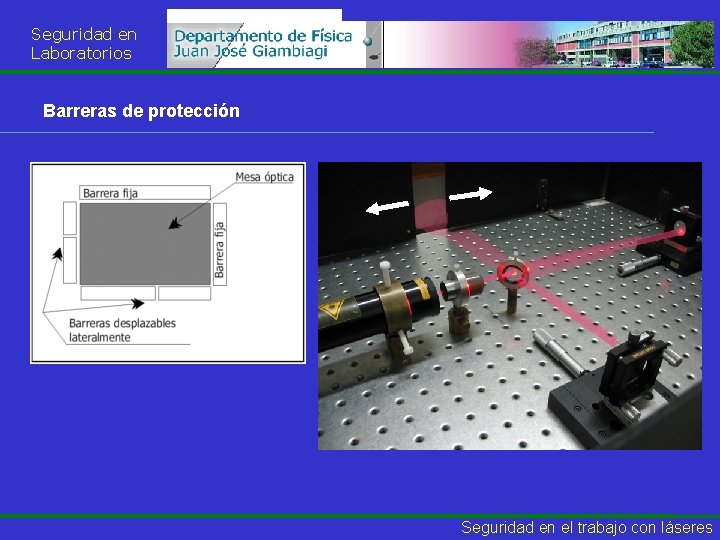

Seguridad en Laboratorios Barreras de protección Seguridad en el trabajo con láseres
Seguridad en Laboratorios Barreras de protección Seguridad en el trabajo con láseres

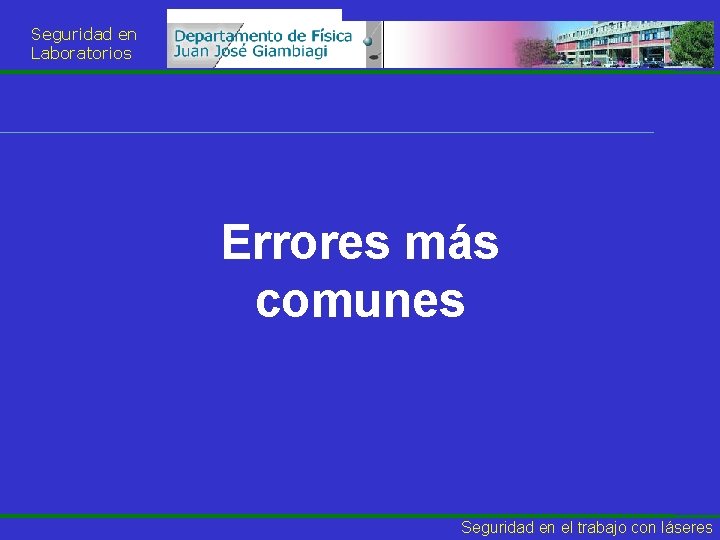

Seguridad en Laboratorios Errores más comunes Seguridad en el trabajo con láseres
Seguridad en Laboratorios Errores más comunes Seguridad en el trabajo con láseres
Seguridad en Laboratorios Errores más comunes Seguridad en el trabajo con láseres
Seguridad en Laboratorios Errores más comunes Seguridad en el trabajo con láseres
Seguridad en Laboratorios Errores más comunes IGUALMENTE PELIGROSOS !!!!! Seguridad en el trabajo con láseres
Seguridad en Laboratorios Riesgos Eléctricos Neutro Vivo (220 V) Tierra Seguridad en el trabajo con láseres
Seguridad en Laboratorios Riesgos Eléctricos • Corriente (AC): • < 25 m. A → contracción muscular • 25 -80 m. A → contracción muscular + parálisis temporal cardíaca y/o respiratoria • 80 m. A – 4 A → Fibrilación ventricular • > 4 A → Parálisis cardíaca, quemaduras • La corriente DC es más peligrosa!! Seguridad en el trabajo con láseres
Seguridad en Laboratorios La fibrilación requiere un tiempo mínimo de contacto (~ 0. 75 s, latido), por eso sirven los disyuntores diferenciales (corte ~ 0. 2 s) Seguridad en el trabajo con láseres

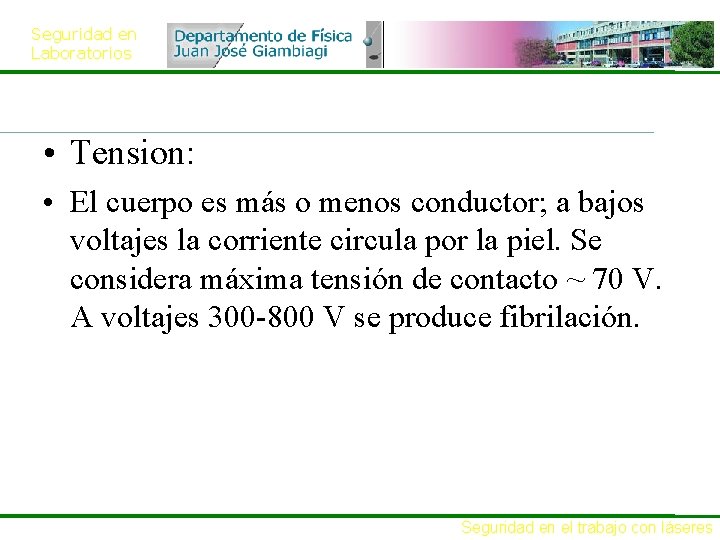

Seguridad en Laboratorios • Tension: • El cuerpo es más o menos conductor; a bajos voltajes la corriente circula por la piel. Se considera máxima tensión de contacto ~ 70 V. A voltajes 300 -800 V se produce fibrilación. Seguridad en el trabajo con láseres
Seguridad en Laboratorios Riesgos en el Laboratorio Lo que esté enchufado Fuentes de Tension continua Generadores de funciones Osciloscopios Revisar: Estado del enchufe y cables Conexión a tierra (tercera pata) Corriente Continua (Daño a los equipos) Evitar que se produzcan cortocircuitos R 0 Amperímetros se conectan en serie Respetar polaridades con MPLI Seguridad en el trabajo con láseres

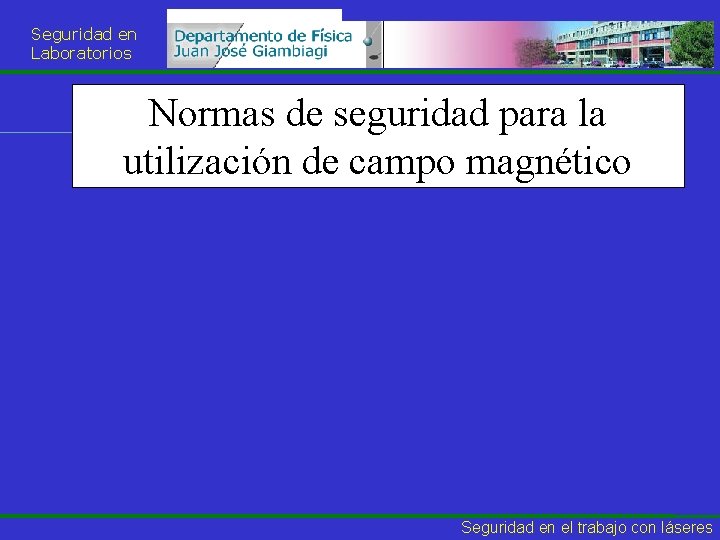

Seguridad en Laboratorios Normas de seguridad para la utilización de campo magnético Seguridad en el trabajo con láseres
Seguridad en Laboratorios Riesgos de la generación de campos magnéticos • Exposición biológica • Colisiones o golpes • Daños a equipos electrónicos y bienes personales Seguridad en el trabajo con láseres
Seguridad en Laboratorios Máximos tolerados por la legislación Argentina DC • Jornadas de 8 hs. 600 G en cuerpo entero 6. 000 G extremidades • No debe superarse 20. 000 G cuerpo entero 50. 000 G extremidades AC • B(rms) < 600 G/f(Hz) ~ 70 G (50 Hz) – 2 G (30 k. Hz) Seguridad en el trabajo con láseres
Seguridad en Laboratorios Máximos tolerados por la legislación Argentina MARCAPASOS Los campos magnéticos pueden interferir con su correcto funcionamiento Valores máximos: • 5 G para campo DC • 1 G para 50 Hz Seguridad en el trabajo con láseres

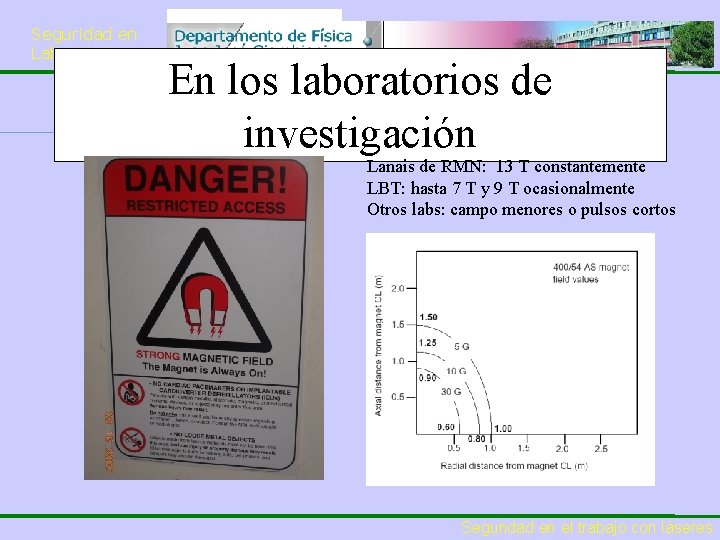

Seguridad en Laboratorios En los laboratorios de investigación Lanais de RMN: 13 T constantemente LBT: hasta 7 T y 9 T ocasionalmente Otros labs: campo menores o pulsos cortos Seguridad en el trabajo con láseres
Seguridad en Laboratorios Resumiendo… Seguridad en el trabajo con láseres
