SEGURIDAD CON LA ELECTRICIDAD LOS PELIGROS QUE NO
- Slides: 23

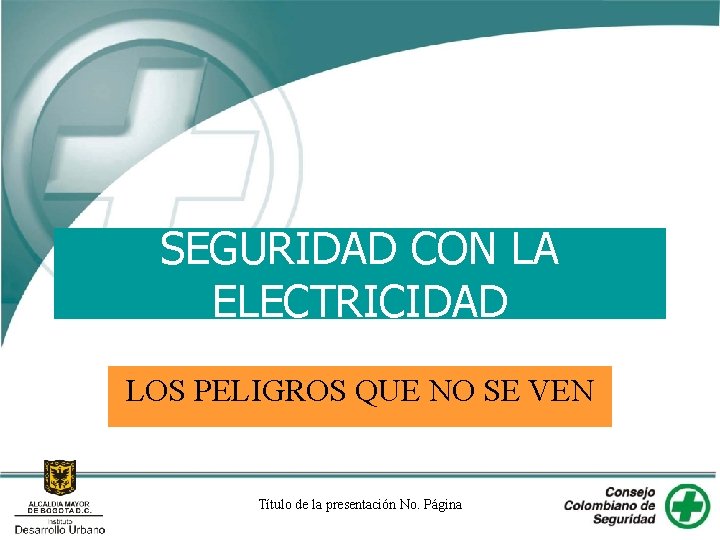

SEGURIDAD CON LA ELECTRICIDAD LOS PELIGROS QUE NO SE VEN Título de la presentación No. Página
DEFINICIONES BASICAS ENERGIA ELECTRICIDAD CORRIENTE ELECTRICA O INTENSIDAD DE CORRIENTE TENSION RESISTENCIA CONDUCTOR AISLADOR INSULADO FRECUENCIA CIRCUITO ELECTRICO RIESGO ELECTRICO ELECTRIZACION ELECTROCUCION Título de la presentación No. Página

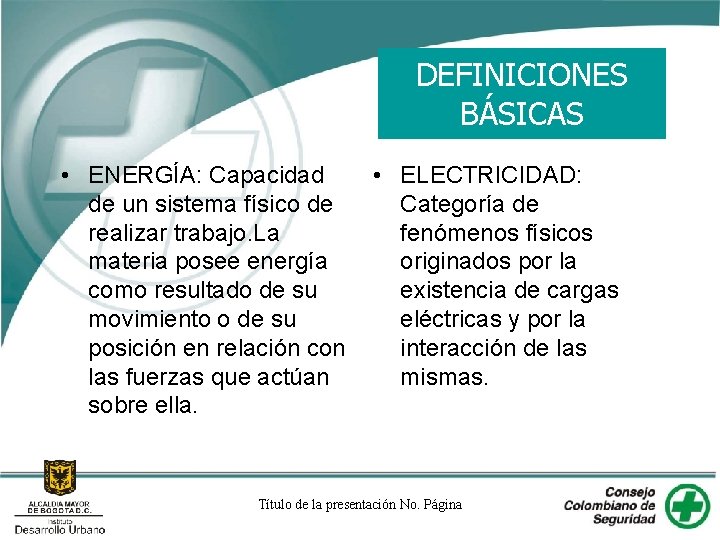

DEFINICIONES BÁSICAS • ENERGÍA: Capacidad • ELECTRICIDAD: de un sistema físico de Categoría de realizar trabajo. La fenómenos físicos materia posee energía originados por la como resultado de su existencia de cargas movimiento o de su eléctricas y por la posición en relación con interacción de las fuerzas que actúan mismas. sobre ella. Título de la presentación No. Página
Continuación Definiciones • CORRIENTE ELÉCTRICA O INTENSIDAD DE CORRIENTE: Es la cantidad de energía que circula por un conductor (amperios) • TENSIÓN: Presión existente en el elemento conductor debido a una diferencia de potencial, capaz de impulsar el paso de la corriente eléctrica (voltios). • RESISTENCIA: Cualquier condición que contribuye o dificulta el paso de corriente de un sitio a otro. • CONDUCTOR: Es aquel elemento que permite el paso de corriente de un lado a otro. • AISLADOR: Elemento que impida el paso de corriente eléctrica a través de su estructura. Título de la presentación No. Página
ACCIDENTES PROVOCADOS POR LA ELECTRICIDAD Las lesiones con las personas habitualmente ocurren por: • Contacto directo o indirecto con la electricidad • Formación de un arco eléctrico • Explosión. Pueden ocurrir cuando alguien toca una parte de una unidad cargada con electricidad y , de esta manera, cierra el circuito. Incluso el contacto con una parte de la unidad que normalmente no está cargada puede provocar serios daños a la persona sino se encuentra bien aislada. Título de la presentación No. Página

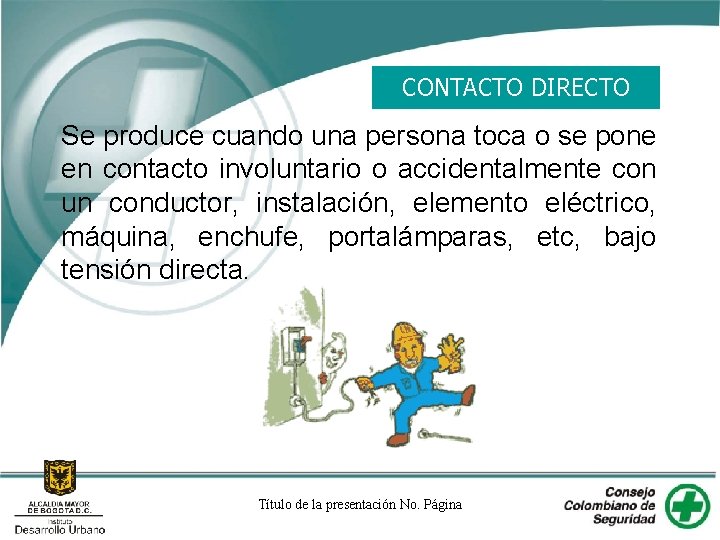

CONTACTO DIRECTO Se produce cuando una persona toca o se pone en contacto involuntario o accidentalmente con un conductor, instalación, elemento eléctrico, máquina, enchufe, portalámparas, etc, bajo tensión directa. Título de la presentación No. Página
CONTACTO INDIRECTO Contactos de personas con masas puestas accidentalmente bajo tensión. Título de la presentación No. Página

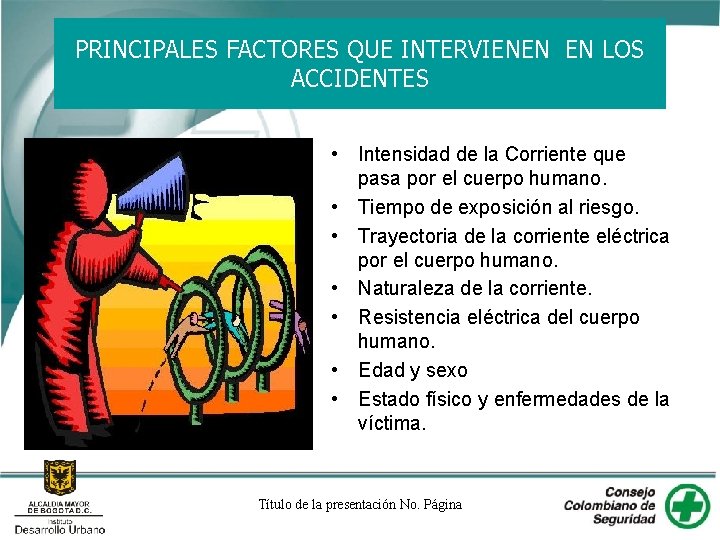

PRINCIPALES FACTORES QUE INTERVIENEN EN LOS ACCIDENTES • Intensidad de la Corriente que pasa por el cuerpo humano. • Tiempo de exposición al riesgo. • Trayectoria de la corriente eléctrica por el cuerpo humano. • Naturaleza de la corriente. • Resistencia eléctrica del cuerpo humano. • Edad y sexo • Estado físico y enfermedades de la víctima. Título de la presentación No. Página
LA CORRIENTE ELECTRICA Y EL CUERPO HUMANO. El cuerpo humano es conductor de la electricidad, por lo que la intensidad que por el circula es consecuencia directa de la tensión aplicada y de la resistencia que ofrece al paso de la corriente. La resistencia del cuerpo depende de variables como: resistencia de la piel, resistencia de los tejidos y órganos, resistencia de la piel de salida, humedad de la piel, presión de contacto, tipo de calzado y humedad del terreno. Título de la presentación No. Página
EFECTOS DE LA CORRIENTE ELECTRICA SEGÚN LA INTENSIDAD. • De 0 a 1 m. A : No produce ninguna sensación en la mano. • De 2 a 8 m. A: Choque no doloroso, no pierde control muscular. • De 9 a 15 m. A: choque doloroso, no pierde control muscular. • De 16 a 25 m. A: Choque doloroso, con posible pérdida de control muscular. • De 26 a 50 m. A: Choque doloroso, fuertes contracciones musculares y dificultad para respirar. • De 51 a 100 m. A: Además de los efectos anteriores se presenta fibrilación del corazón. • De 101 a 200 m. A: Casi siempre provoca la fibrilación y la muerte instantánea. • Mas de 200 m. A: Fuertes Contracciones de los músculos del corazón que se mantiene paralizado. • De 1 a 2 Amperios: Quemaduras graves profundas. Título de la presentación No. Página
Cables, empalmes e instalaciones defectuosas Falta de conexión a tierra en máquinas Circuitos eléctricos sobrecargados Título de la presentación No. Página
Instalaciones eléctricas sin canalizar No disponer de dispositivos de desconección Lámpara de mano no diseñadas para la labor. Título de la presentación No. Página
TRABAJOS ELÉCTRICOS EN TENSIÓN Todo personal que realice trabajos en Baja, Media o Alta Tensión, debe estar adiestrado en los métodos de trabajo a seguir en cada caso, y debe disponer y hacer correcto uso del equipo establecido a tal fin. Título de la presentación No. Página
TRABAJOS ELÉCTRICOS EN TENSIÓN • A nivel del suelo, colocarse sobre objetos aislantes (alfombra, banqueta, madera seca, etc. ). • Utilizar casco, guantes aislantes para B. T. , y herramientas aisladas. • Utilizar gafas de protección, cuando exista riesgo particular de accidente ocular. • Utilizar ropas secas y llevar ropa de lluvia, en caso de lluvia. Las ropas no deben tener partes conductoras y cubrirán totalmente los brazos y las piernas. • Aislar, siempre que sea posible, los conductores o partes conductoras desnudas que estén en tensión, próximos al lugar de trabajo, incluido el neutro. El aislamiento se efectuar mediante fundas, telas aislantes, capuchones, etc. Título de la presentación No. Página

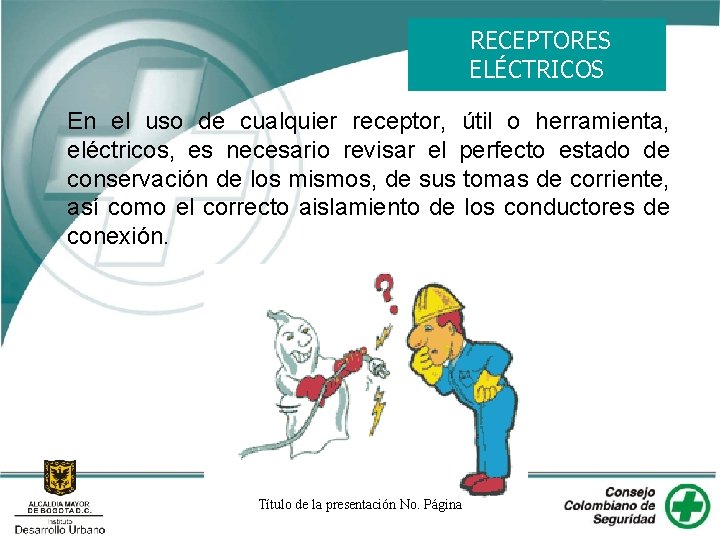

RECEPTORES ELÉCTRICOS En el uso de cualquier receptor, útil o herramienta, eléctricos, es necesario revisar el perfecto estado de conservación de los mismos, de sus tomas de corriente, así como el correcto aislamiento de los conductores de conexión. Título de la presentación No. Página

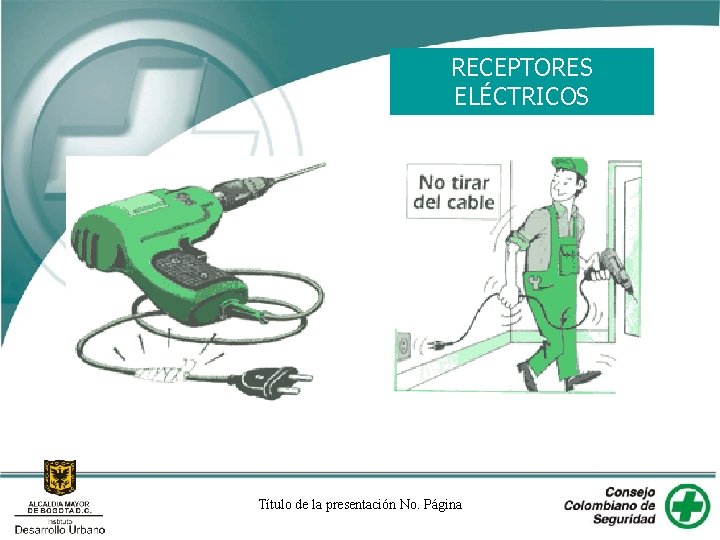

RECEPTORES ELÉCTRICOS Título de la presentación No. Página
RECEPTORES ELÉCTRICOS Título de la presentación No. Página
RECEPTORES ELÉCTRICOS Título de la presentación No. Página
Título de la presentación No. Página
Título de la presentación No. Página
Título de la presentación No. Página
Título de la presentación No. Página
Título de la presentación No. Página
