Segelflug Theorie Ausbildung Segelflugzeugkunde Andreas Winkler 11/2001 by Andreas Winkler
Segelflugzeugkunde - Übersicht • • • Warum ? Arten von Segelflugzeugen Aufbau des Segelflugzeuges Flugklarprüfung/Wartung Handbücher/Bordpapiere • Übungsfragen • Vorführmaterial • Motorkunde und Instrumentenkunde werden getrennt behandelt 11/2001 by Andreas Winkler 2
Segelflugzeugkunde - Warum ? • • Beurteilung der Flugklarheit Typenkunde Weil es ein muß Zu deiner Sicherheit • Damit es Spaß macht und ich es beruhigt genießen kann !! 11/2001 by Andreas Winkler 3
Segelflugzeugkunde - Arten von Segelflugzeugen • Segelflugzeuge – – Clubklasse Standardklasse Rennklasse Offene Klasse • nicht eigenstartfähige Motorsegler – Turbos • eigenstartfähige Motorsegler – Klapptriebwerk – Touringmotorsegler • Ultraleichtsegelflugzeuge – weniger wie 150 kg Gesamtgewicht 11/2001 by Andreas Winkler 4
Segelflugzeugkunde - Aufbau der Segelflugzeuge • • • Bauweise Materialien Hauptbauteile Hauptsteuerung Nebensteuerung Festigkeit Geschwindigkeiten/Fahrtmesser Gewichte/Zuladung Bauvorschrift/Normierung 11/2001 by Andreas Winkler 5
Aufbau der Segelflugzeuge - Bauweise • Gerüstbauweise • Schalenbauweise • Gemischtbauweise • Tragflügelanordnung • Leitwerksanordnung 11/2001 by Andreas Winkler 6
Aufbau der Segelflugzeuge - Materialien • Holz • Metall • Kunststoff – GFK – CFK – AFK 11/2001 by Andreas Winkler 7
Aufbau der Segelflugzeuge - Hauptbauteile • Flugwerk – Rumpf – Leitwerksträger • Tragwerk – V-Form – Pfeilung – Schränkung • Leitwerk – – 11/2001 Höhenleitwerk Seitenleitwerk V. Leitwerk Entenflügler by Andreas Winkler 8
Aufbau der Segelflugzeuge - Hauptbauteile • Flugwerk – Rumpf – Leitwerksträger 11/2001 by Andreas Winkler 9
Aufbau der Segelflugzeuge - Hauptbauteile • Tragwerk – V-Form – Pfeilung – Schränkung 11/2001 by Andreas Winkler 10
Aufbau der Segelflugzeuge - Hauptbauteile • Leitwerk – – 11/2001 Höhenleitwerk Seitenleitwerk V. Leitwerk Entenflügler by Andreas Winkler 11
Aufbau der Segelflugzeuge - Hauptsteuerung • Höhensteuerung – gedämpftes Ruder – Pendelruder • Quersteuerung • Seitensteuerung • Massenausgleich 11/2001 by Andreas Winkler 12
Aufbau der Segelflugzeuge - Hauptsteuerung • Höhensteuerung – gedämpftes Ruder – Pendelruder 11/2001 by Andreas Winkler 13
Aufbau der Segelflugzeuge - Hauptsteuerung • Quersteuerung Differenzierung 11/2001 by Andreas Winkler 14
Aufbau der Segelflugzeuge - Hauptsteuerung • Seitensteuerung 11/2001 by Andreas Winkler 15
Aufbau der Segelflugzeuge - Nebensteuerung • Trimmung – eigener Hebel – am Knüppel 11/2001 by Andreas Winkler 16
Aufbau der Segelflugzeuge - Nebensteuerung • Bremsklappen – – 11/2001 DFS Schempp-Hirth Flügelendklappe Bremsschirm SF 25, H 36, BFII, Specht, . . HK 36, Twin. Astir, Libelle, . . . Mini Nimbus, Glasflügel 304. . . Kestrel. Phoebus, . . by Andreas Winkler 17
Aufbau der Segelflugzeuge - Nebensteuerung • Wölbklappen – getrennt – gemischt – Flaperon 11/2001 by Andreas Winkler 18
Aufbau der Segelflugzeuge - Nebensteuerung • Fahrwerk – – 11/2001 Fest Einziehbar Sporn/Bug Hebelanordnung by Andreas Winkler 19
Aufbau der Segelflugzeuge - Nebensteuerung • Kupplung – Flugzeugschlepp – Windenstart – Sollbruchstellen 11/2001 by Andreas Winkler 20
Aufbau der Segelflugzeuge - Nebensteuerung • Instrumentenanlage – Pitot Static Anlage – Elektrische Anlage – ELT 11/2001 by Andreas Winkler 21
Aufbau der Segelflugzeuge - Nebensteuerung • Wasserballastanlage – Tragflügel – Seitenflosse 11/2001 by Andreas Winkler 22
Aufbau der Segelflugzeuge - Nebensteuerung • Radbremse – – 11/2001 mit BK eigener Hebel Fußspitze Ferse Astir, . . . L 13, . . G 109, HK 36, . . . LS 4, 304, . . . by Andreas Winkler 23
Aufbau der Segelflugzeuge - Steuerung • Bedienelemente 11/2001 Beispiel ASK 21 by Andreas Winkler 24

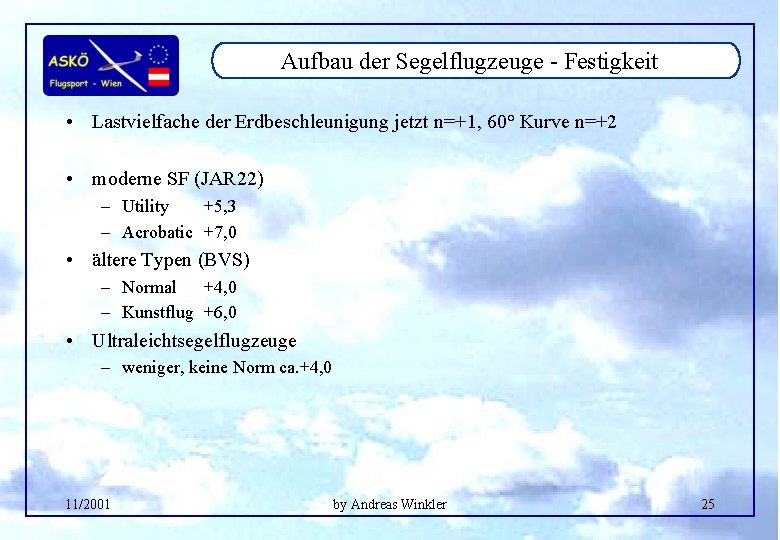

Aufbau der Segelflugzeuge - Festigkeit • Lastvielfache der Erdbeschleunigung jetzt n=+1, 60° Kurve n=+2 • moderne SF (JAR 22) – Utility +5, 3 – Acrobatic +7, 0 • ältere Typen (BVS) – Normal +4, 0 – Kunstflug +6, 0 • Ultraleichtsegelflugzeuge – weniger, keine Norm ca. +4, 0 11/2001 by Andreas Winkler 25
Aufbau der Segelflugzeuge - Geschwindigkeiten • • Grüner Bereich Gelber Bereich Roter Strich Weißer Bereich Gelbes Dreieck Manouvre Geschwindigkeit F-Schlepp W-Schlepp • Flattern 11/2001 by Andreas Winkler 26
Aufbau der Segelflugzeuge - Gewichte/Zuladung • • Gewichte Schwerpunktlage Trimmplan Trimmgewichte – feste – lose, Fixierung 11/2001 by Andreas Winkler 27
Aufbau der Segelflugzeuge - Massenausgleich • Gewichtsausgleich – Flattersicherheit und Steuerkräfte • Aerodynamischer Ausgleich – Verringerung oder Verstärkung der Ruderkräfte 11/2001 by Andreas Winkler 28
Aufbau der Segelflugzeuge - Bauvorschrift • Angleichung der Systeme • Mindestanforderungen • Musterzulassung 11/2001 by Andreas Winkler 29
Segelflugzeugkunde - Flugklarprüfung/Wartung • • Flughandbuch Wartungshandbuch Bordbuch “Pickerl” 11/2001 by Andreas Winkler 30
Segelflugzeugkunde - Handbücher/Bordpapiere • Flughandbuch 11/2001 by Andreas Winkler 31
Segelflugzeugkunde - Übungsfragen • • • Welche Bauweisen kennst du ? Welche Arten der Tragflügelschränkung kennst du ? Was ist ein differenziertes Querruder ? Aufgabe und Arten der Bremsklappen ? Aufgaben und Arten der Wölbklappen ? Welche Hauptsteuerelemente hat ein SF ? Welche Nebensteuerungen kennst du ? Was versteht man unter Pendel-Höhenruder ? Welche Materialien werden im SF verwendet ? Welche Leitwerksformen kennst du ? Was verbindest du im SF mit den Farben BLAU, ROT, GELB, GRÜN ? Nenne je ein SF in Holz, Gemischt, Metall und Kunststoffbauweise ? 11/2001 by Andreas Winkler 32
Segelflugzeugkunde - Übungsfragen • • • Welche Bauweisen kennst du ? Wozu benotigt man Wasserballast und Wasserballast in der Seitenflosse ? Beschreibe die Vorflugkontrolle Wo findest du Angaben über die Zuladung ? Was ist ein Trimmplan ? Wo findest du Angaben über die notwendige Wartung des SF ? Welche Bordpapiere müssen vorhanden sein ? Wozu dienen Sollbruchstellen ? Wie sieht ein F. Schlepp Seil aus ? Was ist im gelben Bereich des Fahrtmessers zu beachten ? Was versteht man unter Lastvielfaches ? Welche Arten der Trimmung kennst du ? 11/2001 by Andreas Winkler 33
Segelflugzeugkunde - Vorführmaterial • • • Rumpfschnitt Cirrus Holmstummel ASW 15 GFK, CFK Fasermaterial Flügelschmitt HK 36 Seile Holzrippe Sperrholz Bespannstoff Holmschnitt Flug und Wartungshandbücher 11/2001 by Andreas Winkler 35
