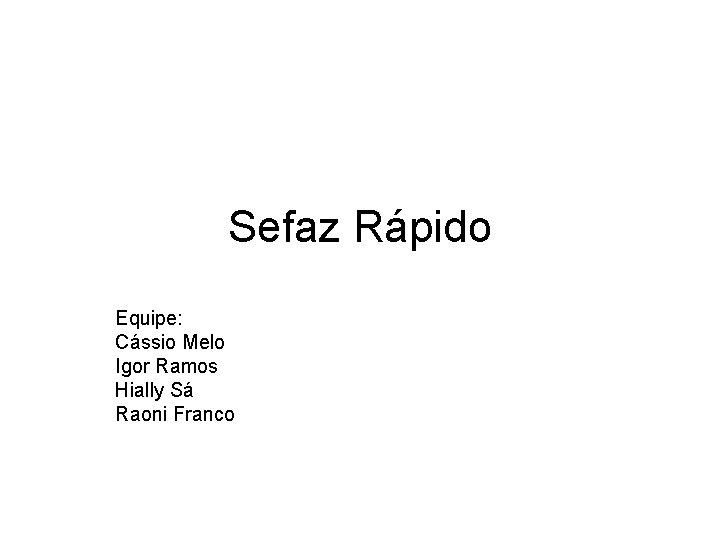

Sefaz Rápido Equipe: Cássio Melo Igor Ramos Hially Sá Raoni Franco

Índice • Descrição do sistema • Requisitos funcionais • Processo de análise – Sincronizar lista de pedidos – Cadastrar novo produto – Gerar relatório • • • Mapeamento das classes Pacotes Capsulas Subsistemas Conclusão

Descrição (1/2) • Sistema de automação para auxílio no processo de auditoria de estoque do Sefaz • O auditor recebe em um Pocket PC ordens de serviço para realizar auditorias • Munidos de Pocket PCs com leitores de código de barras, os auditores podem realizar a fiscalização • O auditor usa o Pocket PC para comunicar com servidor Sefaz e enviar os dados da auditoria

Descrição (2/2) • O auditor recebe em um Pocket PC ordens de serviço para realizar auditorias • Munidos de Pocket PCs com leitores de código de barras, os auditores podem realizar a fiscalização • O auditor usa o Pocket PC para comunicar com servidor Sefaz e enviar os dados da auditoria

Arquitetura do Sistema

Requisitos Funcionais do PP • • • [RF_PP-01] Efetuar Login [RF_PP-02] Receber Ordem de Serviço [RF_PP-03] Transmitir Ordem de Serviço [RF_PP-04] Sincronizar Lista de Produtos [RF_PP-05] Adicionar Produto à Ordem de Serviço [RF_PP-06] Remover Produto da Ordem de Serviço [RF_PP-07] Cadastrar Novo Produto [RF_PP-08] Gerar Relatório da Ordem de Serviço [RF_PP-09] Transmitir Ordem de Serviço

Processo de Análise [UC_PP-04] Sincronizar lista de produtos [UC_PP-04] Nome: Sincronizar Lista de Produtos Atores: Auditor Prioridade: Essencial Entrada Saída Pré-condições: Possuir conexão com Internet/intranet. Usuário logado no sistema. pós-condições: A lista de produtos do Pocket PC será igual a lista de produtos do Servidor Web. Fluxos de eventos Fluxo principal: 1. Na Tela inicial o usuário escolhe a opção "Sincronizar Lista de Produtos" 2. Procura conexão com a Internet. [FS 001] 3. Envia para o servidor os produtos adicionados no caso de uso [UC_PP-06]. 4. Recebe os produtos que não estão na base do PPC e estão na base do servidor. [FS 001] Caso não consiga estabelecer uma conexão com a Internet, será mostrada a mensagem "Conexão com a Internet não Estabelecida" e volta ao meu Inicial.

Processo de Análise [UC_PP-04] Sincronizar lista de produtos

Diagrama de Seqüência

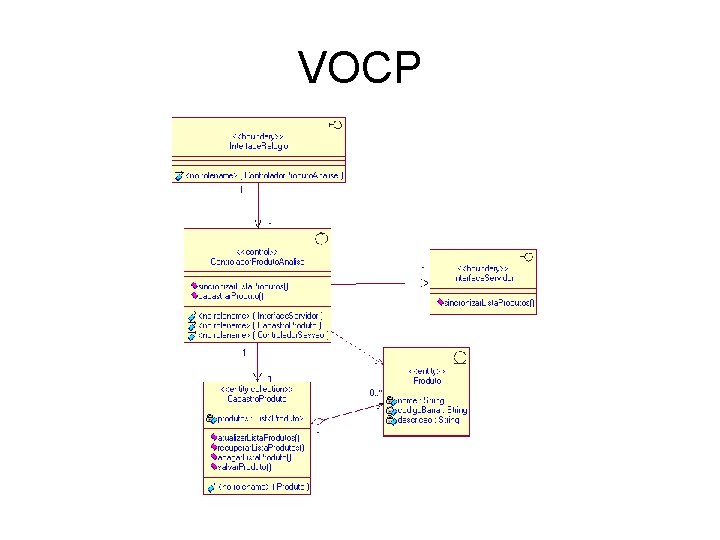

VOCP

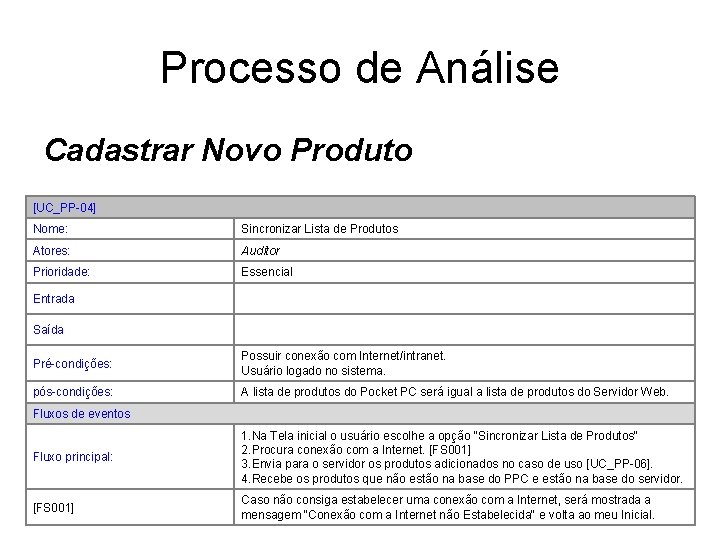

Processo de Análise Cadastrar Novo Produto [UC_PP-04] Nome: Sincronizar Lista de Produtos Atores: Auditor Prioridade: Essencial Entrada Saída Pré-condições: Possuir conexão com Internet/intranet. Usuário logado no sistema. pós-condições: A lista de produtos do Pocket PC será igual a lista de produtos do Servidor Web. Fluxos de eventos Fluxo principal: 1. Na Tela inicial o usuário escolhe a opção "Sincronizar Lista de Produtos" 2. Procura conexão com a Internet. [FS 001] 3. Envia para o servidor os produtos adicionados no caso de uso [UC_PP-06]. 4. Recebe os produtos que não estão na base do PPC e estão na base do servidor. [FS 001] Caso não consiga estabelecer uma conexão com a Internet, será mostrada a mensagem "Conexão com a Internet não Estabelecida" e volta ao meu Inicial.

Caso de Uso [UC_PP-04] Cadastrar novo produto

Diagrama de Sequência • [UC_PP-04] Cadastrar novo produto

VOCP • [UC_PP-04] Cadastrar Novo Produto

Processo de Análise [UC_PP-04] Gerar Relatório [UC_PP-04] Nome: Sincronizar Lista de Produtos Atores: Auditor Prioridade: Essencial Entrada Saída Pré-condições: Possuir conexão com Internet/intranet. Usuário logado no sistema. pós-condições: A lista de produtos do Pocket PC será igual a lista de produtos do Servidor Web. Fluxos de eventos Fluxo principal: 1. Na Tela inicial o usuário escolhe a opção "Sincronizar Lista de Produtos" 2. Procura conexão com a Internet. [FS 001] 3. Envia para o servidor os produtos adicionados no caso de uso [UC_PP-06]. 4. Recebe os produtos que não estão na base do PPC e estão na base do servidor. [FS 001] Caso não consiga estabelecer uma conexão com a Internet, será mostrada a mensagem "Conexão com a Internet não Estabelecida" e volta ao meu Inicial.

Caso de Uso [UC_PP-04] Gerar Relatório

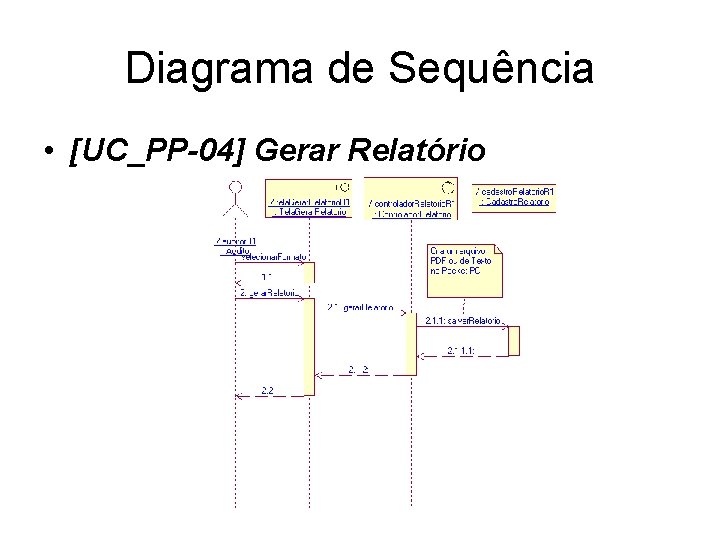

Diagrama de Sequência • [UC_PP-04] Gerar Relatório

VOCP • [UC_PP-04] Gerar Relatório

Mapeamento classes de análise – elementos de sistema
