Sedikit tentang Gerbang Logika oleh hazlindaaziz 3 Gerbang

Sedikit tentang Gerbang Logika oleh: @hazlindaaziz

3 Gerbang Logika Dasar • Gerbang AND • Gerbang NOT • Gerbang OR

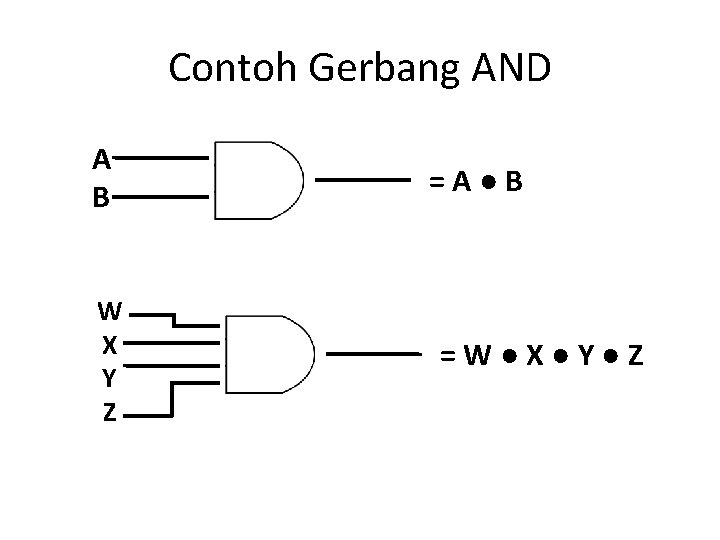

Contoh Gerbang AND A B W X Y Z =A●B =W●X●Y●Z

Contoh Gerbang OR X Y A B C D =X+Y =A+B+C+D

Contoh Penggunaan Gerbang NOT Q X Y A B C D Q‘ =(X+Y)’ =(A+B’+C+D’)’

Contoh Penggunaan Gerbang NOT X Y =(X●Y)’ X Y =X’●Y A B C D =(A●B’●C●D’)’

Perhatikan Penggunaan Gerbang NOT Ketika simbol NOT berada di depan gerbang, maka persamaan dinegasikan, dengan cara memberi tanda kurung untuk persamaan tersebut dan imbuhkan tanda negasi ( ‘ ). X Y =(X●Y)’

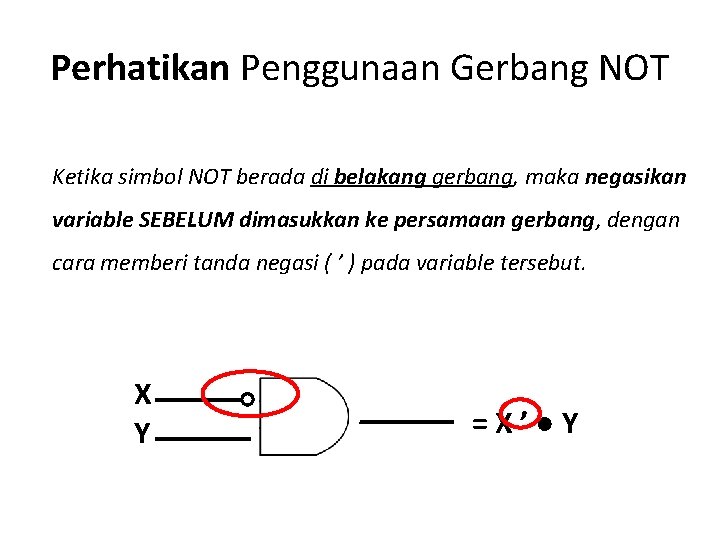

Perhatikan Penggunaan Gerbang NOT Ketika simbol NOT berada di belakang gerbang, maka negasikan variable SEBELUM dimasukkan ke persamaan gerbang, dengan cara memberi tanda negasi ( ’ ) pada variable tersebut. X Y =X’●Y

Langkah-Langkah Menggambar Gerbang Logika 1) Tentukan variable apa saja yang terdapat pada persamaan. Contoh: persamaan A ● X + B ● A memiliki variable A, B, dan X. Kemudian tulis variabel tersebut pada gambar. 2) Gambarkan gerbang logika sesuai dengan URUTAN PENGERJAAN persamaan (ingat konsep prioritas NOT – AND – OR) 3) Tips: gambarkan terlebih dahulu persamaan yang ada di dalam tanda kurung (jika ada)

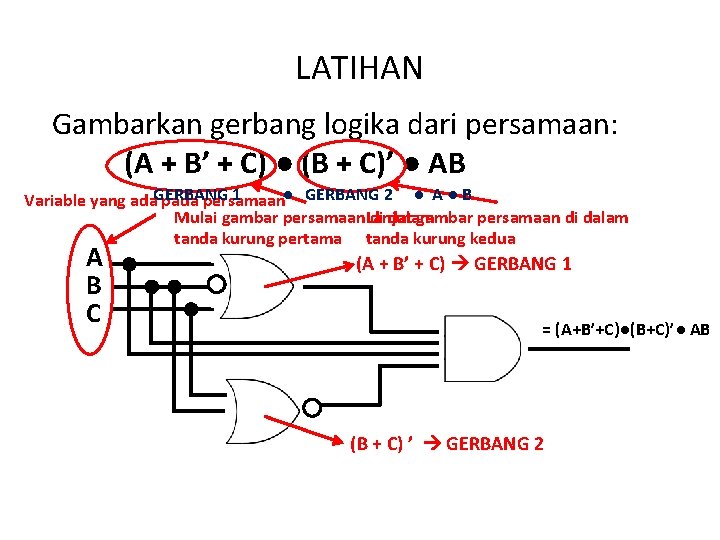

LATIHAN Gambarkan gerbang logika dari persamaan: (A + B’ + C) ● (B + C)’ ● AB 1 ● GERBANG 2 ● A ● B Variable yang ada. GERBANG pada persamaan Mulai gambar persamaan. Lanjut di dalam gambar persamaan di dalam tanda kurung pertama tanda kurung kedua A B C (A + B’ + C) GERBANG 1 = (A+B’+C)●(B+C)’● AB (B + C) ’ GERBANG 2

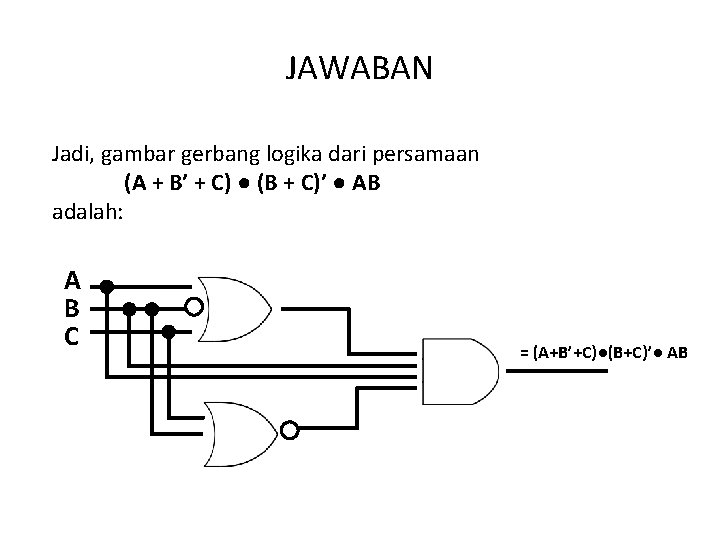

JAWABAN Jadi, gambar gerbang logika dari persamaan (A + B’ + C) ● (B + C)’ ● AB adalah: A B C = (A+B’+C)●(B+C)’● AB

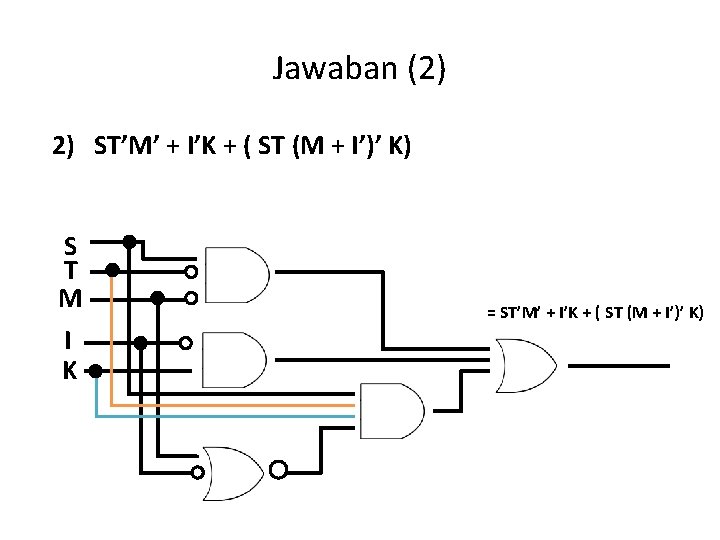

LATIHAN Coba gambarkan gerbang logika dari persamaan berikut ini: 1) A + B’C + ABD’ + (ABD)’ 2) ST’M’ + I’K + ( ST (M + I’)’ K) Untuk mengukur pemahaman, coba kerjakan terlebih dahulu sebelum melihat kunci jawaban yang sudah disediakan

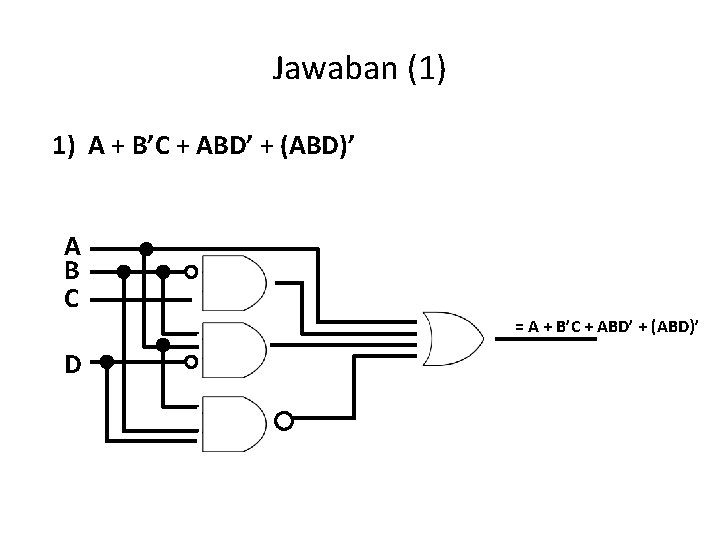

Jawaban (1) 1) A + B’C + ABD’ + (ABD)’ A B C D = A + B’C + ABD’ + (ABD)’

≈ Selamat Belajar ≈
