Security Systems BU Communication Systems Plena Voice Alarm

Security Systems BU Communication Systems Plena Voice Alarm System Všeobecná prezentace Slide 1

Security Systems BU Communication Systems Now Plena also brings “The ease of amplification” to the Voice Alarm market with the new Plena Voice Alarm System Slide 2

Security Systems BU Communication Systems Důvody a cíle vzniku nového systému è Rozšířit podíl na trhu Bosch Security Systems v oblasti evakuačního rozhlasu a veřejného ozvučení è Pro velké projekty evakuačního rozhlasu, které mají odpovídat normě EN 60849 je již nabízen systém Praesideo. Ale co pro malé a středně velké aplikace? Pro ně je tu Plena Voice Alarm System! è V budoucnosti budou existovat pouze 2 řady systémů: Plena (Plena All in One, Plena Voice Alarm System) Praesideo Slide 3

Security Systems BU Communication Systems Komponenty systému è LBB 1990/00 Řídicí jednotka Samostatná jednotka s 6 -ti zónami Vestavěný výkonový zesilovač (240 W) Vestavěný inteligentní záznamník obsahující až 255 zpráv Plně pod dohledem včetně dohledu nad reproduktorovými linkami měřením impedance vedení 1 -kanálový nebo 2 -kanálový systém (pomocí externího boosteru) Poplachový mikrofon na předním panelu (obsažen) Ovládání hlasitosti hudby v každé zóně Slide 4

Security Systems BU Communication Systems Komponenty systému è LBB 1992/00 Směrovač Stejné funkce jako řídicí jednotka mimo ovládání hlasitosti hudby Dalších 6 zón do systému Lze použít zesilovače řídicí jednotky nebo libovolného zesilovače z řady Plena Slide 5

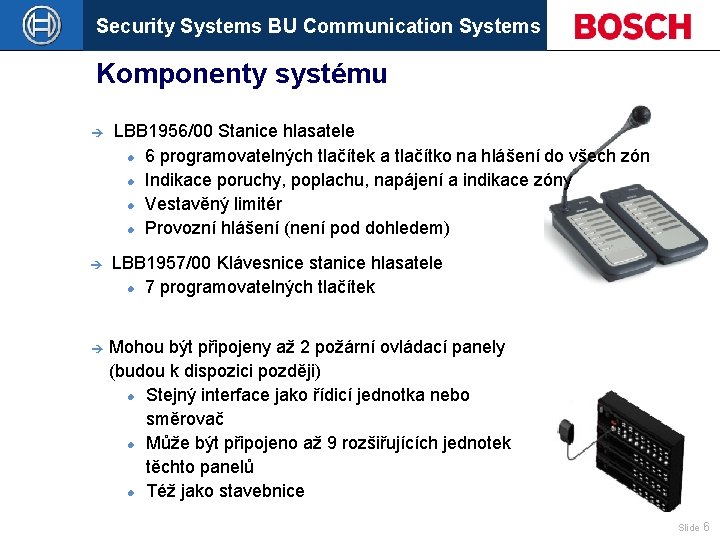

Security Systems BU Communication Systems Komponenty systému è LBB 1956/00 Stanice hlasatele 6 programovatelných tlačítek a tlačítko na hlášení do všech zón Indikace poruchy, poplachu, napájení a indikace zóny Vestavěný limitér Provozní hlášení (není pod dohledem) è LBB 1957/00 Klávesnice stanice hlasatele 7 programovatelných tlačítek è Mohou být připojeny až 2 požární ovládací panely (budou k dispozici později) Stejný interface jako řídicí jednotka nebo směrovač Může být připojeno až 9 rozšiřujících jednotek těchto panelů Též jako stavebnice Slide 6

Security Systems BU Communication Systems Klíčové vlastnosti Systém evakuačního rozhlasu a veřejného ozvučení è Vyhovuje IEC 60849 è Jednoduchá instalace è Jednoduchá možnost rozšíření è Jednoduchá obsluha è Ekonomické řešení pro malé a středně velké aplikace. Slide 7

Security Systems BU Communication Systems Klíčové vlastnosti Vyhovuje IEC 60849 è Plně pod pohledem včetně Poplachový mikrofon na předním panelu Systémové propojení Dohled nad reproduktorovými linkami měřením impedance Mimo stanice hlasatele è Přepínání na záložní zesilovače è Vestavěný záznamník zpráv s dohledem S unikátní vlastností zpráv Slide 8

Security Systems BU Communication Systems Klíčové vlastnosti Vyhovuje IEC 60849 è Až 60 poplachových vstupů (6 u řídicí jednotky či směrovače) Až 180 ve druhé fázi, 16 úrovní priority è Vstup na záložní zdroj 24 V è Uživatelský interface na připojení požárního panelu Požární panel s přídavným dálkovým ovládáním (2. fáze) Slide 9

Security Systems BU Communication Systems Klíčové vlastnosti Jednoduchá možnost rozšíření è 6 -ti zónový systém pod dohledem è Rozšiřitelné až na 60 zón pomocí přídavných směrovačů è Přídavný výkon nebo 2 kanálový systém přidáním výkonových zesilovačů Plena Až 480 W na 6 zón è Až 8 stanic hlasatele a 32 klávesnic è Až 2 dálkově ovládané požární panely (2. fáze) è Jednoduchá integrace s jinými systémy, např. Praesideo Slide 10

Security Systems BU Communication Systems Klíčové vlastnosti Jednoduchá instalace è 6 -ti zónový systém è Rychlé nastavení pomocí DIP přepínačů na zadní straně řídicí jednotky è Více nastavení pomocí software Dodáváno s řídicí jednotkou LBB 1990 Propojení pomocí USB portu è Systémové propojení pomocí standardních CAT 5 kabelů a RJ 45 konektorů Slide 11

Security Systems BU Communication Systems Klíčové vlastnosti Jednoduchá obsluha è Ovládání z předního panelu è Přizpůsobeno pro ovládání z dálkového řídicího panelu è Poplach, napájení, hlášení, chyba a indikace zóny na stanici hlasatele è Stanice hlasatele má popisové pole zón stejný jako LBB 1946/00 Slide 12

Security Systems BU Communication Systems IEC 60849 Conformity è Plena Voice Alarm System bude testován zkušebnou TUV, která potvrdí, že vyhovuje IEC 60849 è Plena Voice Alarm System nebude certifikován podle IEC 60849 jako Praesideo Slide 13

Security Systems BU Communication Systems Postavení systémů (současnost) Praesideo System Integrators Installers/VAR’s SM 25 B SM 30 Plena Wholesalers Maximum Zones 6 12 18/36 240 > Slide 14

Security Systems BU Communication Systems Postavení systémů (Q 3 2004) Praesideo System Integrators Plena SM 25 B SM 30 Installers/VAR’s Wholesalers Maximum Zones 60 12 18/36 244 > Slide 15

Security Systems BU Communication Systems Postavení systémů (Q 2 2005) Praesideo System Integrators Plena Installers/VAR’s Wholesalers Maximum Zones 60 240 > SM 25 B & SM 30 EOL Q 2 2005 Slide 16

Security Systems BU Communication Systems Srovnání se systémem Praesideo Hlavní rozdíly Analogový system Plně digitální systém 100 V linkové přepínání Digitální maticové přepínání 1 nebo 2 kanál 28 audio kanálů Až 60 zón Až 240 zón u systému Až 480 W pro 6 zón Neomezený výkon v zóně Slide 17

Security Systems BU Communication Systems Srovnání se systémem Praesideo Hlavní rozdíly Lze použít všechny Plena zesilovače Pouze Praesideo zesilovače Dohled na reproduktory měřením imp. Dohledový systém 20 k. Hz Stanice hlasatele nejsou pod dohledem Plně pod dohledem Požární panel bude součástí systému Zákaznické panely CAT 5 kabel s RJ 45 konektory Optický systémový kabel Slide 18

Security Systems BU Communication Systems Kde použít nový systém? Nezbytné je správné zařazení a využití Plena Voice Alarm System. Typické aplikace: è Malé systémy, kde je požadavek, aby vyhověly IEC 60849 è Systémy s mnoha malými zónami (např. školy) è Středně velké jednokanálové systémy Slide 19

Security Systems BU Communication Systems Aplikace Rekreační zařízení Typický požadavek: è Až 6 zón è Systém má vyhovovat IEC 60849 è Vysoký výkon do hlučného prostředí è Stanice hlasatele v recepci a v kanceláři è Paging a hudba na pozadí Slide 20

Security Systems BU Communication Systems Aplikace Hotely Typický požadavek: è 10 – 20 zón è Systém má vyhovovat IEC 60849 è Vysoký výkon v zónách (více reproduktorů) è Stanice hlasatele v recepci a kanceláři è Požární panel u východu è Paging a hudba na pozadí Slide 21

Security Systems BU Communication Systems Aplikace Školy a univerzity Typický požadavek: è 20 – 60 zón è Systém má vyhovovat IEC 60849 è Nízký výkon v zónách (1 reproduktor) è Stanice hlasatele ve sborovně è Požární panel u východu Slide 22

Security Systems BU Communication Systems Aplikace Nákupní centra Typický požadavek: è Až 60 zón è Systém má vyhovovat IEC 60849 è Nízký / střední výkon v zónách è Stanice hlasatele v místnosti ostrahy è Požární panel u výstupu è Hudba na pozadí Slide 23

Security Systems BU Communication Systems Uvádění na trh Fáze 1 è LBB 1990/00 è LBB 1992/00 è LBB 1956/00 è LBB 1957/00 Produkty jsou k dispozici od listopadu 2004 Controller Router Call Station Keypad Fáze 2 (květen 2005) è LBB 1996/00 Remote Control Panel è LBB 1997/00 Remote Control Panel Extension è LBB 1998/00 Remote Control Panel Kit è LBB 1999/00 Remote Control Panel Extension Kit Slide 24
