Security Level: 第三章 e. Space统一通信介绍 www. huawei. com HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential

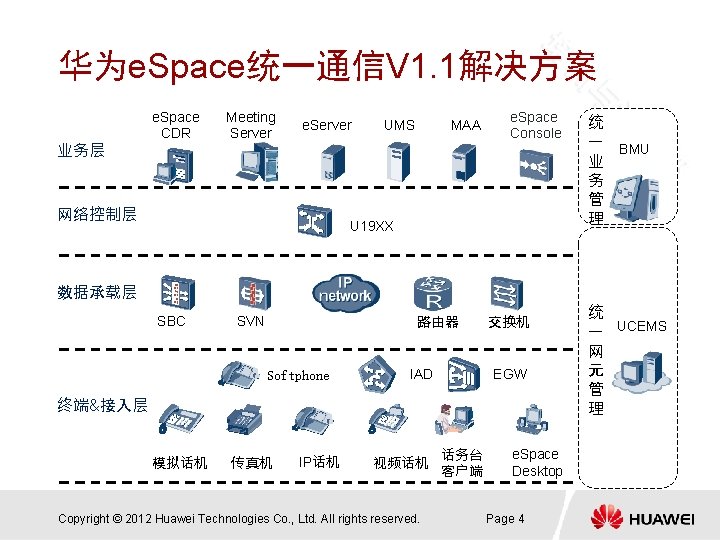

华为e. Space统一通信V 1. 1解决方案 业务层 e. Space CDR Meeting Server e. Server 网络控制层 UMS MAA e. Space Console U 19 XX 统 一 BMU 业 务 管 理 数据承载层 SBC SVN 路由器 Softphone 交换机 EGW IAD 终端&接入层 模拟话机 传真机 IP话机 视频话机 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. 话务台 客户端 e. Space Desktop Page 4 统 一 UCEMS 网 元 管 理

华为e. Space统一通信V 1. 1产品全景图 UC 即时消息 应 用 状态呈现 CDR 话务台 业务管理 统一网管 UC 300 UC 1000 UC 3000 UC 10000 （1000用户） （3000用户） （10, 000用户） e. Space U 1910 (100用户) e. Space IAD 102 (2 FXS) e. Space IAD 104 (4 FXS) e. Space U 1960 （1, 000用户） e. Space U 1930 (300用户) e. Space IAD 208 (8 FXS) e. Space IAD 132 (32 FXS) e. Space IAD 1224 (224 FXS) IP 客 户 端 e. Space 78 xx e. Space 79 xx e. Space 88 xx Soft. Console Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. EGW IAD 话 机 UMS 多媒体会议 (300用户) IPPBX 终 端 接 入 企业通讯录 e. Space U 1980 (10, 000 用户) e. Space EGW 1500 E 4 FXS e. Space Soft Phone Page 5 e. Space Desktop e. Space Mobile

目录 第一节 e. Space UC业务部件介绍 第二节 e. Space UC管理部件介绍 第三节 e. Space UC实现方案介绍 第四节 e. Space UC的终端介绍 第五节 数据承载层产品介绍 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 6

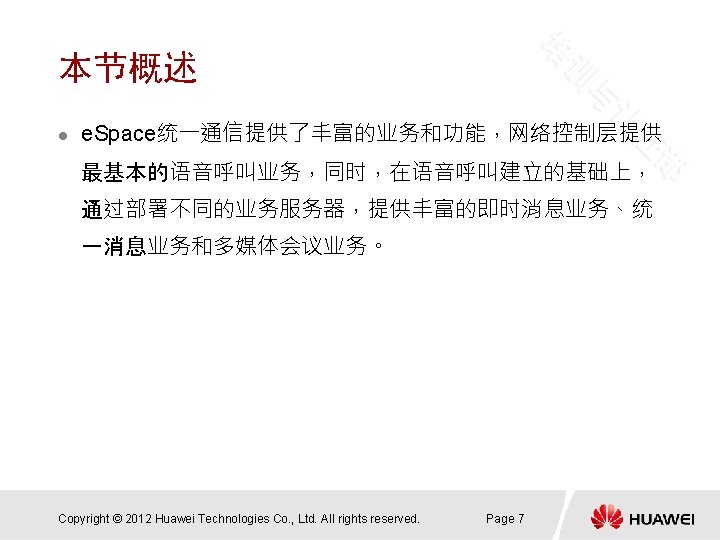

e. Space U 1910/U 1930硬件 e. Space U 1910 接口板： OSU单板， ASI 单板 主控板： CVP单 板 e. Space U 1930 接口板： OSU单板， ASI 单板 2个电源 主控板： CVP单 板 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 11

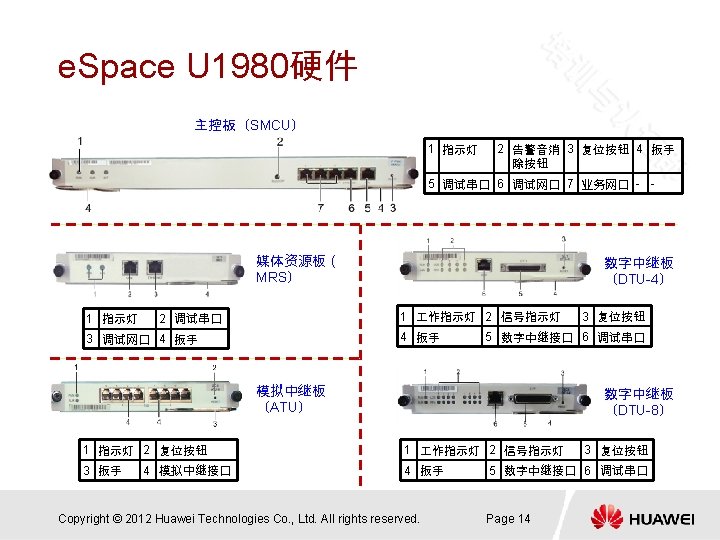

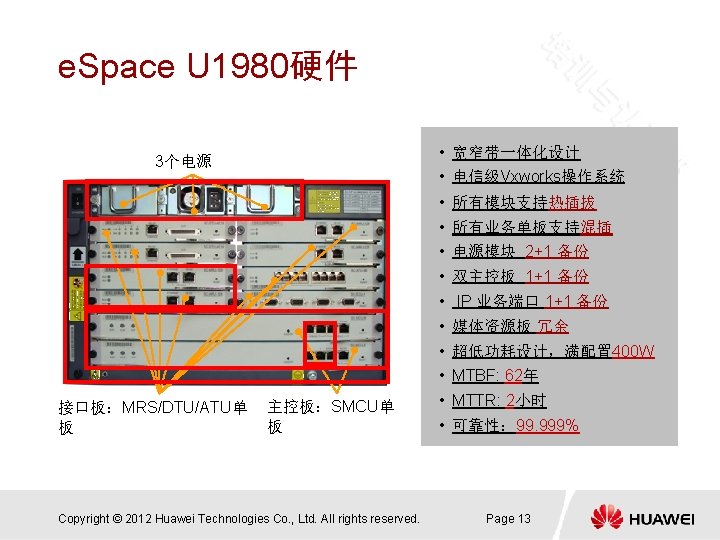

U 1910的堆叠 e. Space U 1910 (100用户) 100 200 主 e. Space U 1910 (100用户) 堆叠 e. Space U 1910 (100用户) p 单台U 1910最大支持100用户 p U 1910 支持最大两台堆叠 p 对外呈现一个系统，统一管理， 统一业务控制。 p 堆叠时，可先将总License数按 台拆分，分别按两台设备的 ESN申请License Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 15

U 19 XX冗余方案 IP PBX(主) IP PBX(备) 数据同步 IP 承载网 电话 IP话机 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IP PBX(主) X IP PBX(备) 连接断开 IP 承载网 电话 Page 16 IP话机

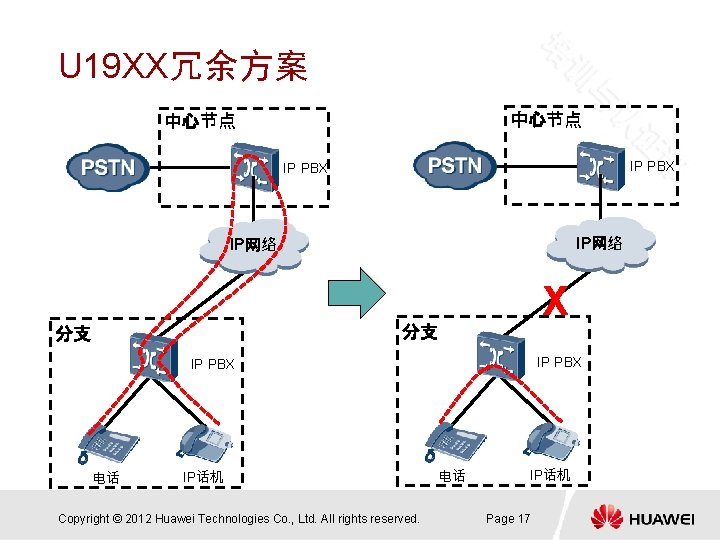

U 19 XX冗余方案 中心节点 IP PBX IP网络 X 分支 分支 IP PBX 电话 IP话机 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. 电话 IP话机 Page 17

U 19 XX支持呼叫的信令流和媒体流 e. Space UMS 有 协 议 议 et n l Te e. Space U 1980 SS 7/PRA/R 2/QSIG/F XO P SI IP 话机 e. Space U 1980 SIP SI P/ SIP e. Space Desktop e. Space EMS Telnet 有 协 SIP 私 私 LMT 服务器 协议 话单 服务器 私有 Console 服务器 MG CP Soft. Console Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IAD Page 18

U 19 XX语音电话会议 l 内置式高保真电话会议 e. Space U 19 xx 运营商 LAN/WAN 在途中加入电话会议 在办公室加入电话会议 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. 在家里加入电话会议 Page 19

U 19 XX主要特性 丰富的业务 安全性 开放的接口 易维护性 高可靠性 先进的架构 优越的性能 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 20

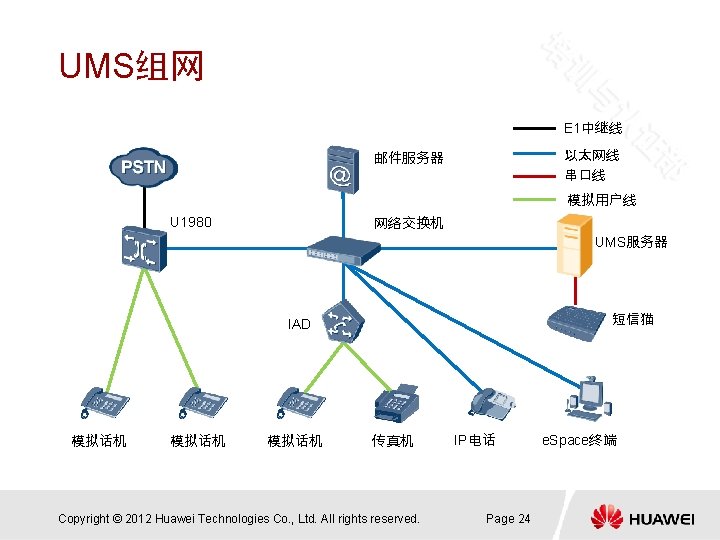

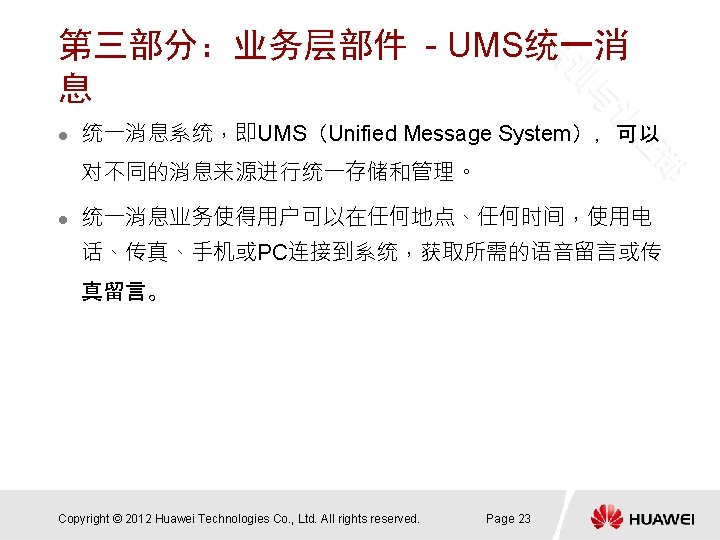

UMS组网 E 1中继线 以太网线 串口线 邮件服务器 模拟用户线 U 1980 网络交换机 UMS服务器 短信猫 IAD 模拟话机 传真机 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IP电话 Page 24 e. Space终端

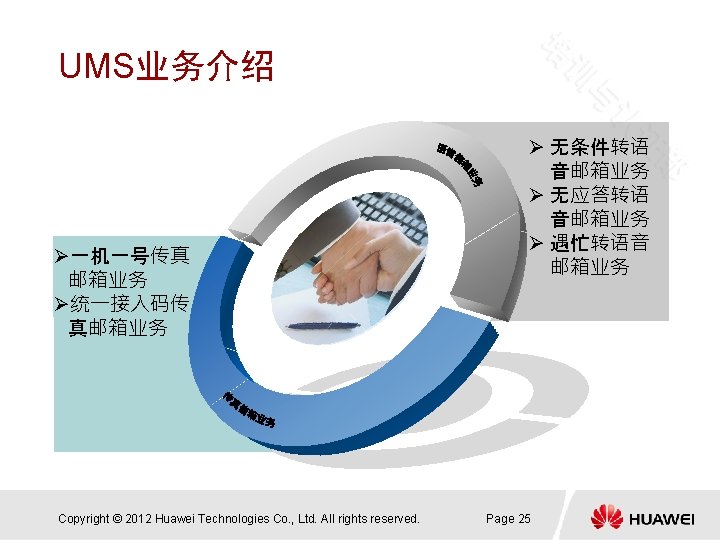

多媒体会议系统组网 l 华为多媒体会议主要由Meeting Server、e. Space Desktop、 模拟或SIP话机、统一网关和BMU组成。 统一网关 Meeting Server BMU 语音 数据 internet 防火墙 模拟话机 PC终端 SIP话机 PC终端 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. PC终端 Page 27 模拟话机

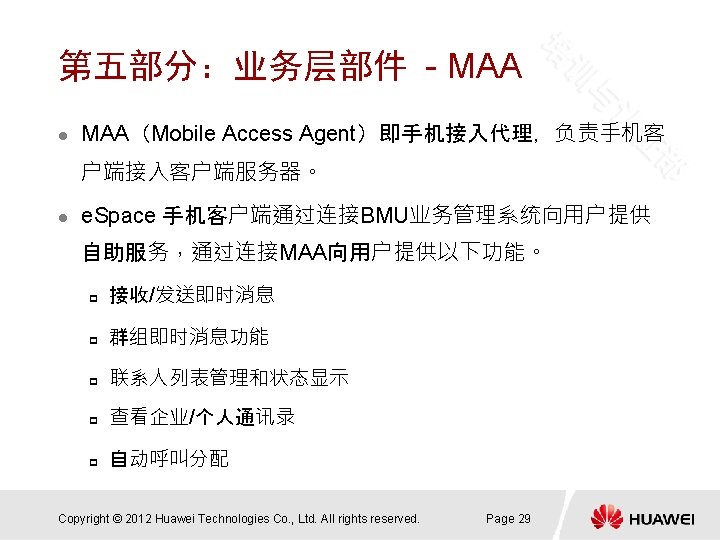

组网方式 LAN Internet e. Server MAA Internet 手机客户端 IP PBX SBC (1)手机客户端向MAA登录 (2)登录成功，后续IM功能由MAA作为接口服务器支持，同时返回SBC地址 (3)手机客户端访问SBC，由SBC代理注册到IP PBX，语音功能由SBC进行代理 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 30

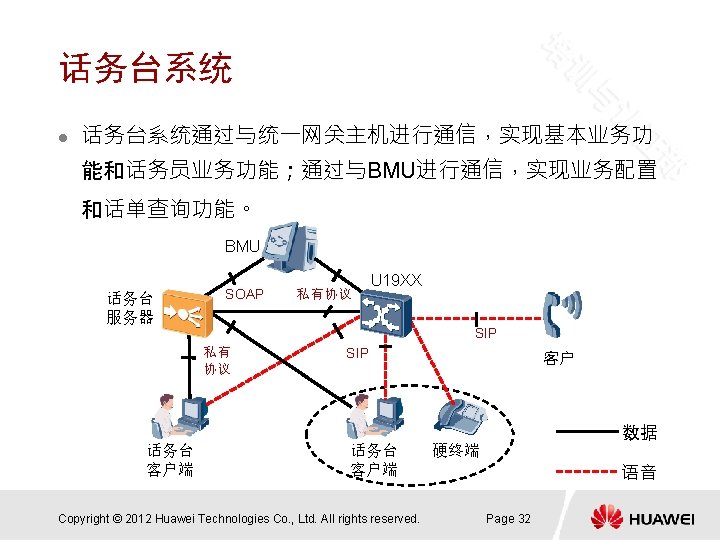

话单系统 统一网关 1 3 CDRServ er 4 2 第三方计费 管理系统 CDRAgent 2 4 BMU 数据库 BMU话单管理流程 第三方计费流程 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 36

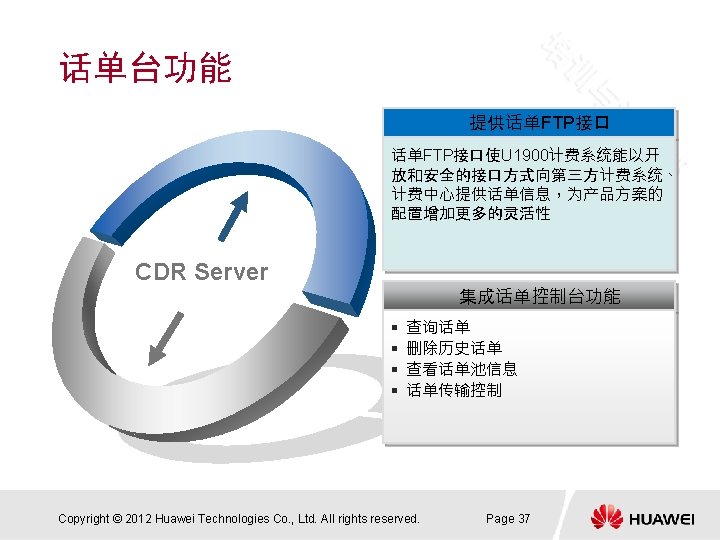

本节总结 l 简述U 19 XX系列IP PBX功能。 l 简述业务层UMS、Meeting. Server、MAA、话务台、CDR Server各业务部件功能和特性。 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 38

目录 第一节 e. Space UC业务部件介绍 第二节 e. Space UC管理部件介绍 第三节 e. Space UC实现方案介绍 第四节 e. Space UC的终端介绍 第五节 数据承载层产品介绍 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 39

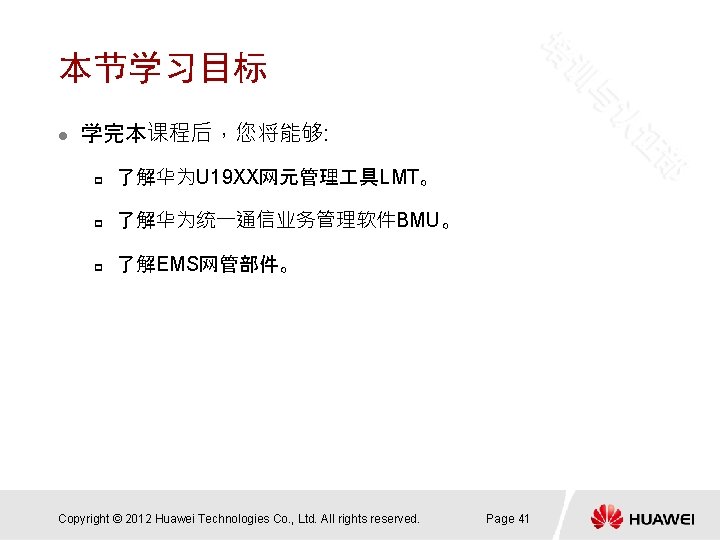

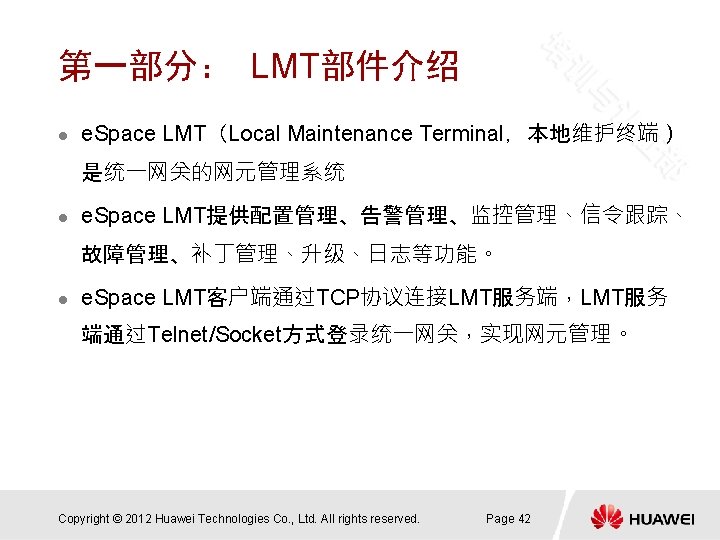

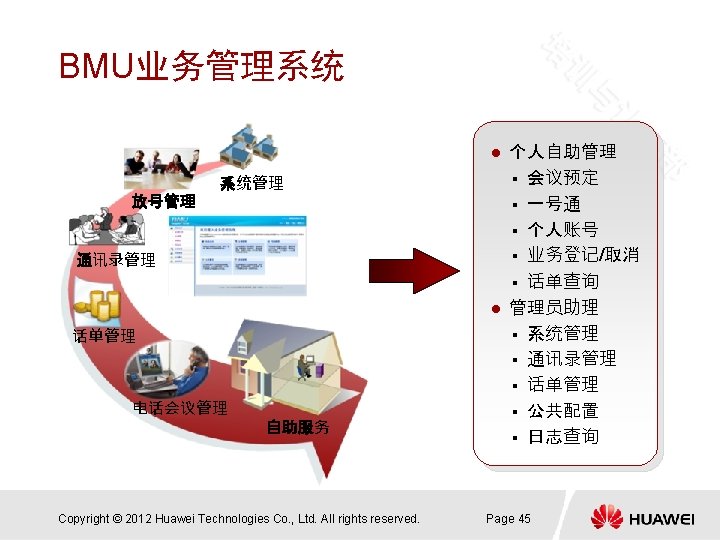

本节概述 l e. Space LMT(Local Maintenance Terminal)本地维护终端是 统一网关的网元管理系统。 l 华为e. Space 统一通信网管与业务管理软件包括BMU业务管 理系统和e. Space EMS网管系统。 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 40

LMT网络架构和功能 IP PBX LMT Client_1 • 配置管理 • 告警管理 LMT Server • 资源监控 • 信令跟踪 • 故障管理 • 补丁管理 IP PBX LMT Client_2 • 日志管理 宽带或窄带中继 Telnet/Socket TFTP文件传输 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 43

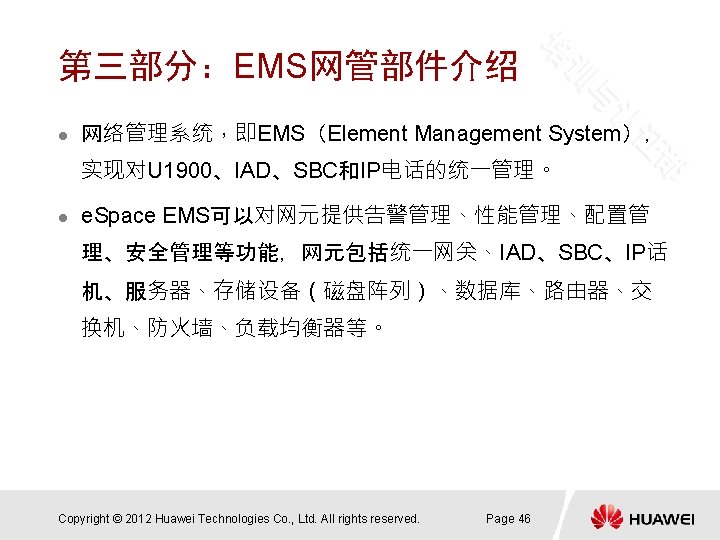

本节总结 l 简述华为统一通信网管软件架构。 l 简述各个业务部件的功能。 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 48

目录 第一节 e. Space UC业务部件介绍 第二节 e. Space UC管理部件介绍 第三节 e. Space UC实现方案介绍 第四节 e. Space UC的终端介绍 第五节 数据承载层产品介绍 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 49

e. Space UC 1. 1业务组件 UC应用 即时 消息 企业 通讯 录 UC 300 (300用户) 多媒 体会 议 UMS UC 1000 （1000用户） 话务 台 UC 3000 （3000用户） Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. 业务 管理 CDR 统一 网管 UC 10000 （10, 000用户） Page 51

e. Space UC 1. 1 业务服务器介绍 双机冗余 Scale BMU DB e. Server ≤ 300 MAA CDR Meeting EMS UC 300~1000 UC 1000~3000 EMS Server Meeting Server UC 3000 EMS Server 3000~10000 BMU_E DB Server_E e. Server_E Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. MAA Server Meeting_E Page 52 EMS_E

e. Space UC 1. 1 业务服务器 型号 e. Space UC 300 e. Space UC 1000 e. Space UC 3000 e. Space UC 10000 备注 使用场景 服务器 <300 UC用户 RH 2285 300 -1000 UC用户 RH 2285 建议配套e. Space U 1980 1000 -3000 UC用户 RH 2285 建议配套e. Space U 1980 建议配套e. Space U 1910/U 1930 建议配套e. Space U 1980 3000 -10, 000 UC用户 E 6000 BMU/e. Server/数据库支 持双机冷备份 • UMS不包括在e. Space UC服务器中，单独配置 • 话务台服务器不包括在e. Space UC服务器中，默认安装在客户提供的PC上 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 53

e. Space UC 300 (UC用户<300) • 硬件：RH 2285（2 C 8 G，2*300 G硬盘 RAID 1） e. Space UC 300 • 操作系统：Window Server 2008 • 数据库：SQL Server 2008 R 2（标准版） • 软件: BMU/e. Server/DB /话单服务器 /Meeting server/MAA/e. Space EMS • e. Space UC 300一般配套e. Space U 1910/U 1930。 • e. Space U 1910/U 1930内置Voice mail和简单web配置功能，对于一般要求 的企业方案，可以不需要单独部署UMS。 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 54

UC 300和U 1910/1930组网场景 • 用户数 : 300（模拟用户、SIP用户） • U 1910/1930内置Web配置 • 中继: E 1/T 1(PRI, SS 7, R 2, QSIG), FXO, • UC 300包含: ：BMU、e. Server 、话单 SIP • 服务器、Meeting server、MAA、EMS U 1910/1930内置语音会议、语音邮箱 E 1/T 1 模拟电话 U 1910/1930 Fax UC 300 话务员 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IP电话 Page 55 PC 客户端

e. Space UC 1000 • 硬件：RH 2285 （2 C 8 G，2*300 G硬盘 RAID 1） • 操作系统：Window Server 2008 e. Space UC 1000 • 数据库：SQL Server 2008 R 2（标准版） • 软件: BMU/e. Server/DB /话单服务器 /Meeting server/MAA • 硬件：RH 2285 （2 C 8 G， 2*300 G硬盘RAID 1） • 操作系统： Linux Suse 11 SP 1 e. Space EMS • 数据库： Oracle 11 g R 1(标准版） • 软件： e. Space EMS Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 56

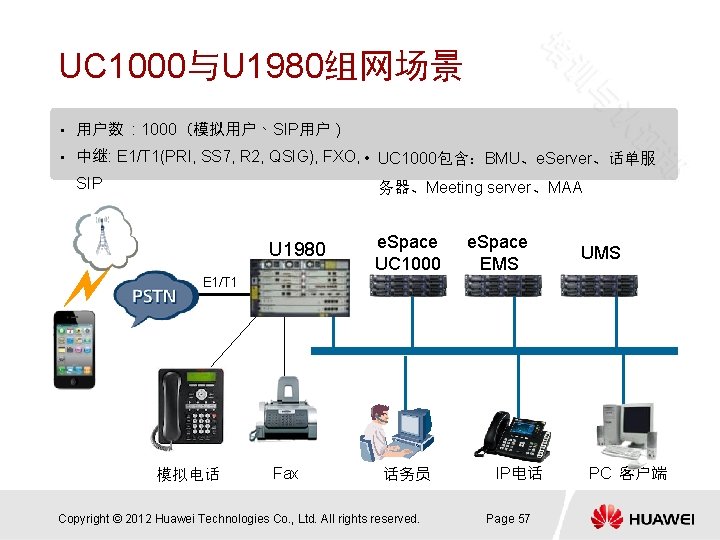

UC 1000与U 1980组网场景 • 用户数 : 1000（模拟用户、SIP用户） • 中继: E 1/T 1(PRI, SS 7, R 2, QSIG), FXO, • UC 1000包含：BMU、e. Server、话单服 SIP 务器、Meeting server、MAA U 1980 e. Space UC 1000 e. Space EMS UMS E 1/T 1 模拟电话 Fax 话务员 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IP电话 Page 57 PC 客户端

e. Space UC 3000 • 硬件：RH 2285 （2 C 8 G，2*300 G硬盘 RAID 1） • 操作系统：Window Server 2008 • 数据库：SQL Server 2008 R 2（标准版） • 软件: BMU/e. Server/DB /话单服务器/MAA e. Space Conference • 硬件：RH 2285 （2 C 8 G，2*300 G硬 盘RAID 1） • 操作系统： Window Server 2008 • 软件： Meeting server e. Space EMS • 硬件：RH 2285 （2 C 8 G，2*300 G硬 盘RAID 1） • 操作系统： Linux Suse 11 SP 1 • 数据库： Oracle 11 g R 1(标准版） • 软件： e. Space EMS Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 58

UC 3000与UC 1980组网场景 • 用户数 : 1000~3000（模拟、SIP用户） • 中继: E 1/T 1(PRI, SS 7, R 2, QSIG), FXO, • UC 3000包含：BMU、e. Server、话单服 SIP 务器、MAA U 1980 e. Space UC 3000 e. Space EMS e. Space Conference UMS E 1/T 1 模拟电话 Fax 话务员 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IP电话 Page 59 PC 客户端

e. Space UC 10000 e. Space e. Server e. Space BMU Dual host Linux Suse 11 SP 1 e. Space Conference_E DB Server (Oracle 11 g 标准版， Dual host) Linux Suse 11 SP 1 (包括话单服务器) e. Space EMS_E Linux Suse 11 SP 1 Window Server 2008 R 2 E 6000机框 • 后插板为 6块直通板 • 每块直通板 10个网口 • 每块单板对应在直通 板上有6个千M网口 e. Space MAA Linux Suse 11 SP 1 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. e. Space UMS_E Linux Cent. OS 5. 2 Postgre. SQL Page 60

UC 10000与UC 19 XX组网场景 总部 U 1980 UC 10000 U 1980(主用) U 1980(备用) E 1/T 1 IAD 模拟电话 Fax Soft. Console IP电话 PC 客户端 LAN/WAN E 1/T 1 U 1910/U 1930 分支A 分支B EGW 1500 E 分支C IAD PC 客户端 模拟电话 Fax IP电话 PC client 模拟电话 Fax Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IP电话 模拟电话 Fax Page 61

本节总结 l 简述华为e. Space UC服务器规格参数。 l 简述华为统一通信组网场景。 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 62

目录 第一节 e. Space UC业务部件介绍 第二节 e. Space UC管理部件介绍 第三节 e. Space UC实现方案介绍 第四节 e. Space UC的终端介绍 第五节 数据承载层产品介绍 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 63

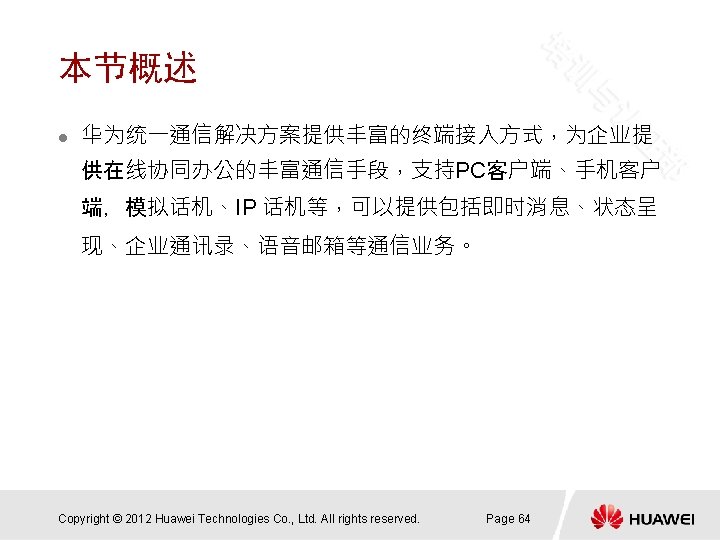

第一部分： IAD介绍 l IAD（Integrated Access Device），实现传统模拟电话、传 真接入VOIP网络。 模拟电话 IAD IP PBX 传真机 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. 网线 电话线 Page 66

IAD类型及参数 机架型(1) IAD 1224 -224 机架型(2) IAD 132 E(T)----16 S/32 S/8 O 8 S/16 O 16 S/8 O 24 S 桌面型 IAD 102 H IAD 104 H Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. IAD 208 E(M) Page 67

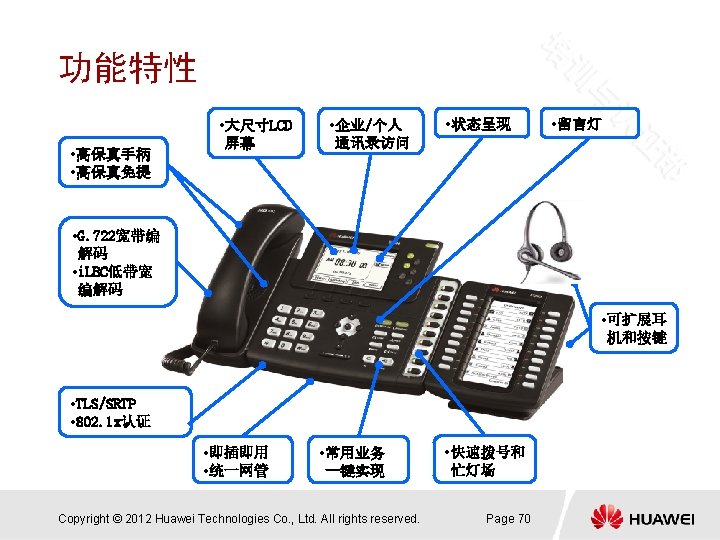

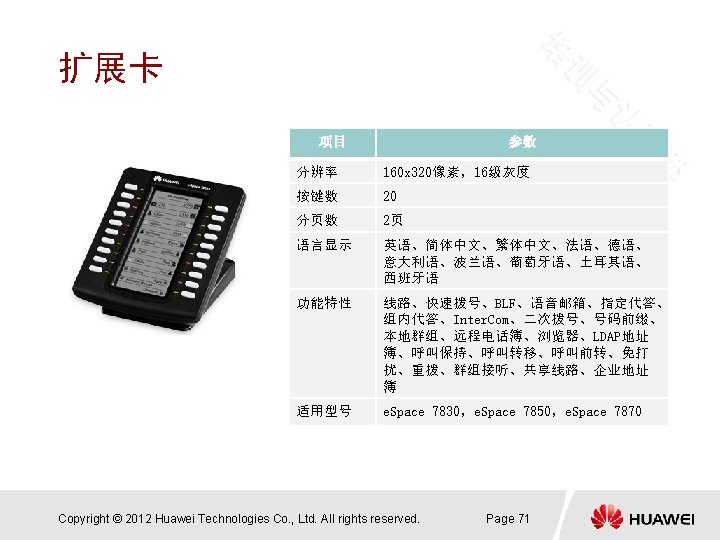

第二部分：IP电话介绍 e. Space 8800 系列IP话机 8850 8801 D(Optional DECT handset of 8850) e. Space 7900 系列IP话机 7910 7950 7903 X e. Space 7800 系列IP话机 7810 7820 7830 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. 7850 Page 69 7870 7803 X

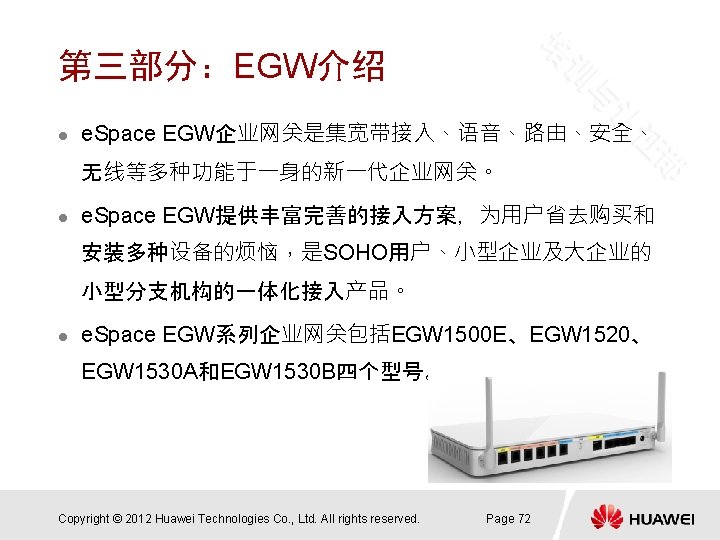

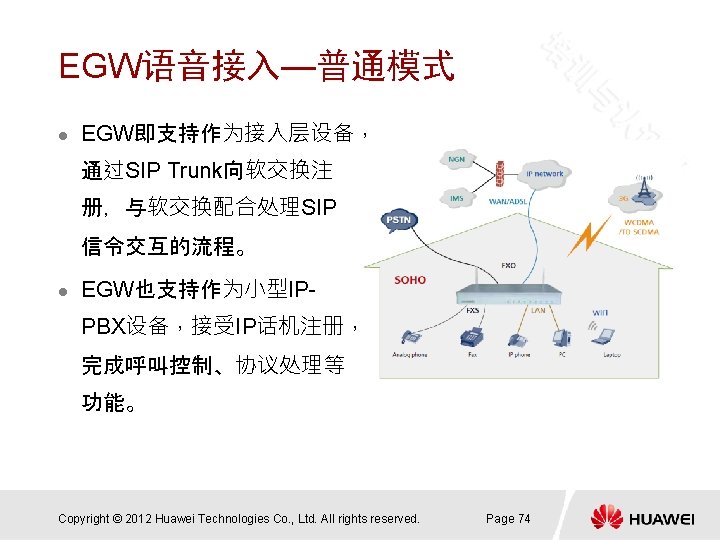

EGW接口 NGN IP network IMS WAN/ADSL WCDMA 3 G网络 PSTN网络 FXO - PSTN逃生 FXS WLAN Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 73

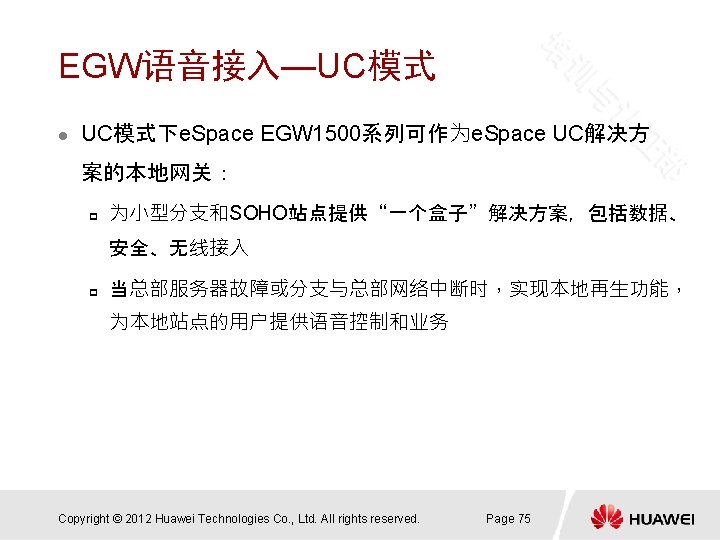

EGW语音接入—UC模式 总部 SOHO U 1980(主/备 ) PC 客户端 EGW 1500 E UC 服务器 模拟电话 Fax IP电话 LAN/WAN E 1/T 1 模拟电话 Fax U 1910/U 1930 中小分支 IP电话 PC client Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. 小型分支 IAD IP电话 模拟电话 Fax Page 76

手机客户端—e. Space Mobile 通讯录 通信录 即时消息 CTD（点击回呼） 最近通话记录 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 80

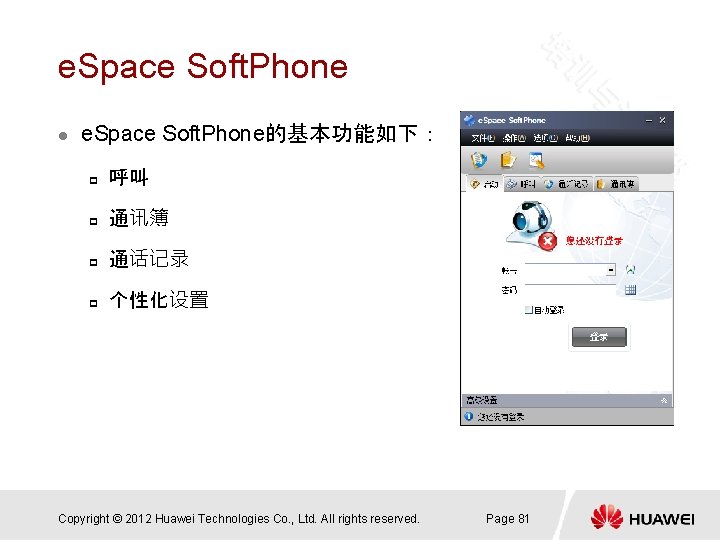

e. Space Soft. Phone l e. Space Soft. Phone的基本功能如下： p 呼叫 p 通讯簿 p 通话记录 p 个性化设置 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 81

本节总结 l 简述e. Space客户端类型，功能。 l 简述e. Space Softphone基本业务功能。 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 82

目录 第一节 e. Space UC业务部件介绍 第二节 e. Space UC管理部件介绍 第三节 e. Space UC实现方案介绍 第四节 e. Space UC的终端介绍 第五节 数据承载层产品介绍 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 83

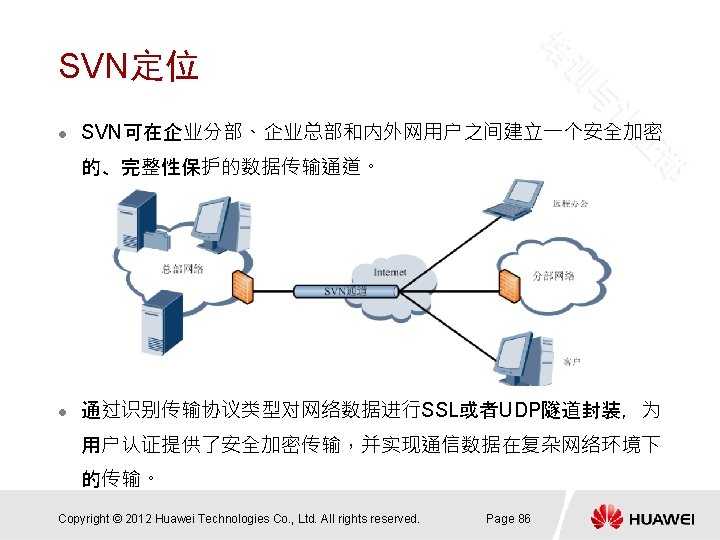

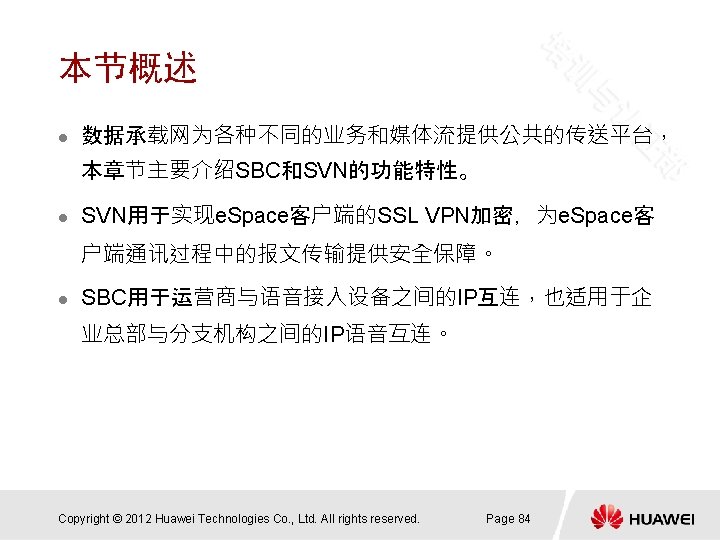

SVN组网 l SVN用于实现e. Space客户端的SSL VPN加密，为e. Space客 户端通讯过程中的报文传输提供安全保障。 e. Space B U 19 XX e. Space A SVN e. Server、 e. Conference等 Internet e. Space C LAN SVN支持P 2 P，可支 持e. Space A 和 e. Space B间的P 2 P通 信（语音、文件传输） Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Internet P 2 P Page 87

SBC组网 Media Stream IP PBX SBC Signaling Stream SBC IP Network NAT/Firewall Enterprise network 终端中SIP Server地址为 SBC地址，由 SBC作为信令 和媒体代理 Internet Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. SBC提供基于信 令或者媒体流的 DSCP透传或者 重标记的能力， 提供Qo. S保证 Page 89

本节总结 l 简述SBC产品功能 l 描述SBC典型组网。 l 简述SVN产品功能。 l 描述SVN典型组网。 Copyright © 2012 Huawei Technologies Co. , Ltd. All rights reserved. Page 90
