Security Level: 2020/9/24 Opti. X OSN 8800 产品系统硬件 www. huawei. com HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential

BWS 1600 G OSN 8800 I 骨干网 40/80 40 G OSN 3500 OSN 9500 i. Manager T 2000/T 2100 Metro 5000 40/80/120/ 160 10 G Metro 3000 OSN 6800 OSN 9500 Metro 5000 本地网和 区域核心层 OADM ring OSN 3500 Metro 3000 2. 5 G 2/4 F MSP OADM ring OSN 8800 I Metro 6100 OSN 6800 OSN 2500 OSN 3800 区域汇聚 和接入层 Metro 6040 OSN 2500 OADM ring Metro 1000 OSN 1500 OSN 3800 OSN 1800 Metro 500 OSN 1500 OSN 8800 I Inter-office Internet Access • PSTN/VOIP • GSM/CDMA/3 G/PHS • ATM • GSR/L 3 • ADSL • SOHO • FTTH • Cable Modem BTS Acc • GSM • GPRS • CDMA • 3 G HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential Opti. X OSN 8800 I设备的网络地位 短长途干线 10 G/2. 5 G 2/4 F MSP OADM ring

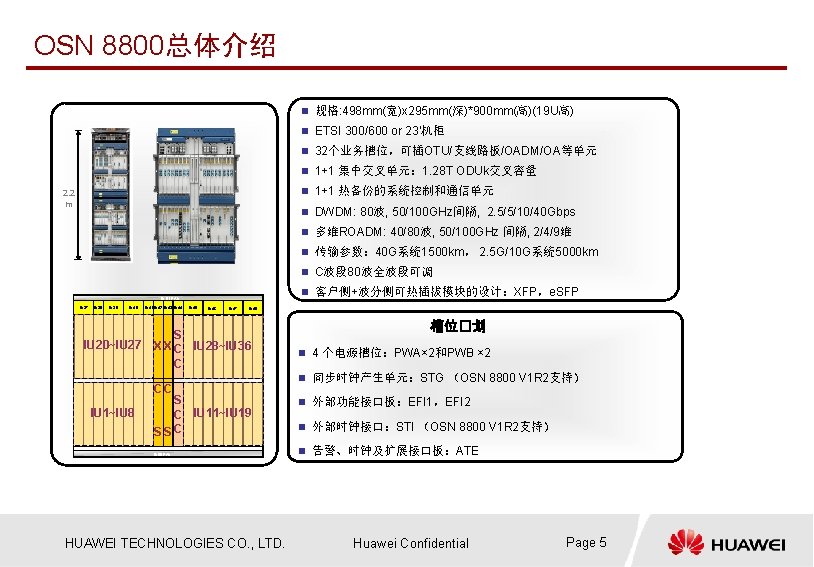

OSN 8800总体介绍 n 规格: 498 mm(宽)x 295 mm(深)*900 mm(高)(19 U高) n ETSI 300/600 or 23’机柜 n 32个业务槽位，可插OTU/支线路板/OADM/OA等单元 n 1+1 集中交叉单元： 1. 28 T ODUk交叉容量 n 1+1 热备份的系统控制和通信单元 2. 2 m n DWDM: 80波, 50/100 GHz间隔, 2. 5/5/10/40 Gbps n 多维ROADM: 40/80波, 50/100 GHz 间隔, 2/4/9维 n 传输参数： 40 G系统 1500 km， 2. 5 G/10 G系统 5000 km n C波段 80波全波段可调 n 客户侧+波分侧可热插拔模块的设计：XFP，e. SFP IU 51 FAN IU 37 IU 38 IU 39 IU 40 IU 20~IU 27 IU 41 IU 42 IU 43 IU 44 IU 45 IU 46 IU 47 IU 48 S X X C IU 28~IU 36 C CC IU 1~IU 8 S C IU 11~IU 19 S SC IU 50 FAN HUAWEI TECHNOLOGIES CO. , LTD. 槽位�划 n 4 个电源槽位：PWA× 2和PWB × 2 n 同步时钟产生单元：STG （OSN 8800 V 1 R 2支持） n 外部功能接口板：EFI 1，EFI 2 n 外部时钟接口：STI （OSN 8800 V 1 R 2支持） n 告警、时钟及扩展接口板：ATE Huawei Confidential Page 5

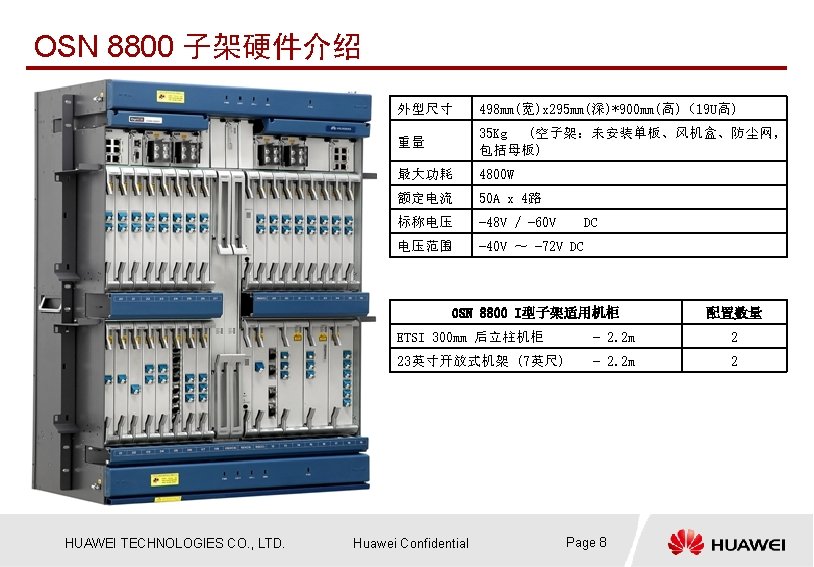

OSN 8800 子架硬件介绍 37 38 39 40 41 4243 44 FAN IU 51 A S 45 46 Opti. X OSN 8800 I型 47 U T EFI 2 EF PIU A X G PIU B STI I 1 IU IU 20 21 22 23 24 25 26 27 走纤区 IU 37 - IU 48 EFI 1/EFI 2: 系统接口板 AUX: 系统控制和通信单板 STI/STG：时钟板 ATE: 告警定时扩展接口板 PIU: 两路电源接入；并且对两路 接入电源板进行1+1备份 48 ATE S C IU IU C 29 30 31 32 33 34 35 36 IU X X 28 C C S S 主控板 1＋1备份(可选） 走纤区 S C IU IU IU C IU IU 1 2 3 4 5 6 7 8 9 10 IU 12 13 14 15 16 17 18 19 11 走纤区 FAN IU 50 防尘网 HUAWEI TECHNOLOGIES CO. , LTD. 32个通用槽位，兼容 OTU/OADM/OA/OSC等单板（每槽 位到集中交叉板容量是 40 G） 交叉板 1＋1备份； 集中ODU 2/ODU 1 交叉槽位，这 2个 槽位只能插交叉板 Huawei Confidential Page 9 注：OSN 8800 I V 1 R 1 AUX不支持主备，且无 时钟板，发货只发一块 AUX插在 41槽位，42～ 44、47槽位空。

OSN 8800 子架硬件介绍 OSN 8800 I型设备V 100 R 001 版本业务总线分布： • 32个通用业务槽位，到主备交叉板各有40 G交叉容量，单子架 1. 28 T • 只支持ODU 1/ODU 2颗粒的集中交叉，不支持分布式交叉 IU 11 IU 20 IU 28 IU 2 … IU 21 … 主控单元 IU 26 IU 8 IU 27 IU 12 IU 29 IU 18 IU 19 ODU 1/ODU 2 IU 13 … ODU 1/ODU 2 IU 7 IU 9 IU 10 1. 28 T 交叉单元 HUAWEI TECHNOLOGIES CO. , LTD. IU 30 … IU 35 IU 36 Huawei Confidential Page 10

OSN 8800 系统类单板介绍 l ALMO 1～ALMO 4: 开关量告警输出及级联接口 l SERIAL: OAM接口 l AUX 拉手条无对外接口 l ALMI 1, ALMI 2: 开关量告警输入接口 l STI、STG OSN 8800 V 1 R 1不支持 l LAMP 1, LAMP 2: 子架告警输出及级联接口 l NM_ETH 1/NM_ETH 2: 网管接口或网管级联接口 l ETH 1/ETH 2/ETH 3: 子架间通信接口 HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential Page 14

OSN 8800 系统类单板介绍 单板名称 STAT ACT PROG SRV SCC STAT ACT PROG 指示灯区 SRV PWRA PWRB PWRC 激光器等级标签 ALMC 光接口区 单板名称 STAT ACT 系统指示灯区 PROG SRV PWRA PWRB PWRC ALMC LED RESET ALM CUT TN 11 SCC 仅适用 6800 TN 51 SCC 适用 6800/8800/6800 A 单板名称 STAT ACT PROG SRV 指示灯区 XCS TN 21 SCC 适用 3800/3800 A Huawei Confidential 单板名称 机盒指示灯区 TN 51 XCS 各业务板的详细功能性描述， 请参看产品单板硬件描述 HUAWEI TECHNOLOGIES CO. , LTD. XCS 系统指示灯区 RESET LAMP TEST ALM CUT PWR MIN MAJ CRI LAMP TEST 通用类单板 SCC Page 16 单板名称

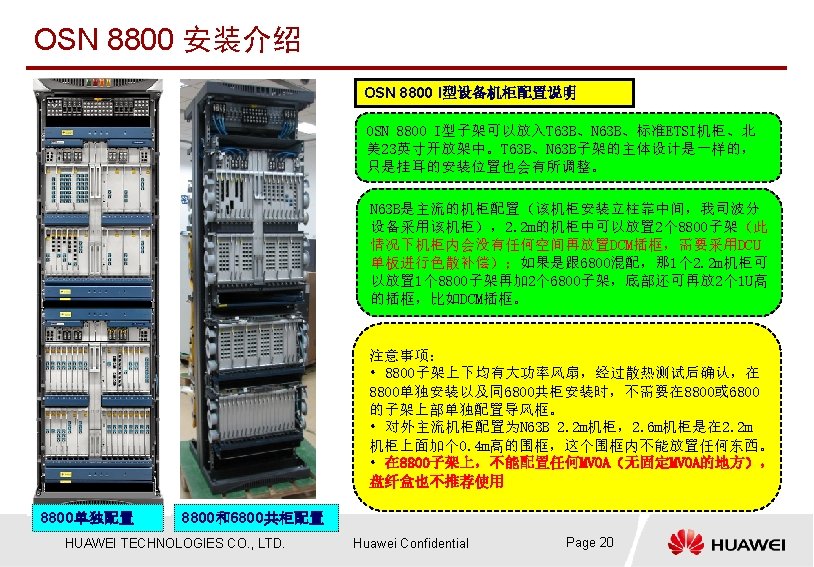

OSN 8800 安装介绍 Opti. X OSN 8800 I整机配置 OSN 8800 I 2. 2 m机柜 23英寸开放 式机架 ETSI 300 mm 后立柱机柜中可配置子架数量 2 － 23英寸开放式机架中可配置子架数量 － 2 HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential Page 19

OSN 8800 安装介绍 From RSV A (-48 V DC ) From RSV B (-48 V DC ) HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential Page 24

OSN 8800 安装介绍 OSN 8800 I型子架电源分配示意图 电源盒开关和子架对应关系 FA N 电源分配盒上 A区和B区互为保护 电源盒开关和子架PIU对应关系 Fiber spool 电源盒开关 子架PIU SW 1 A PIUA 1 SW 2 A PIUA 2 SW 1 B PIUB 1 SW 2 B PIUB 2 Fiber spool FA N HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential Page 25 PIUA 1和PIUB 1为主 备，对占子架左半 的槽位供电 PIUA 2和PIUB 2为主 备，对占子架右半 的槽位供电

OSN 8800 安装介绍 OSN 8800 和 6800 共柜安装介绍 子架C 子架A 子架B HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential Page 26

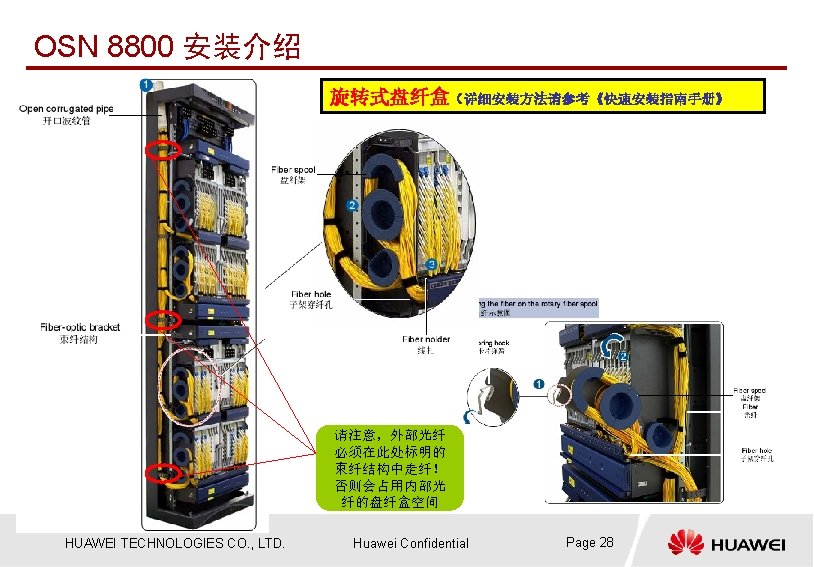

OSN 8800 安装介绍 旋转式盘纤盒（详细安装方法请参考《快速安装指南手册》 HUAWEI TECHNOLOGIES CO. , LTD. Huawei Confidential Page 27
