Seccionadores rotativos bajo carga Línea Dilos Línea Fulos con fusibles Dilos & Fulos seguridad transparente Distribuidor Autorizado de GE Industrial Systems para la Rep. Argentina
DILOS - FULOS
DILOS - FULOS INTERRUPCIÓN, PROTECCIÓN Y COMANDO DE INSTALACIONES INDUSTRIALES Y COMERCIALES EN REDES DE BAJA TENSIÓN

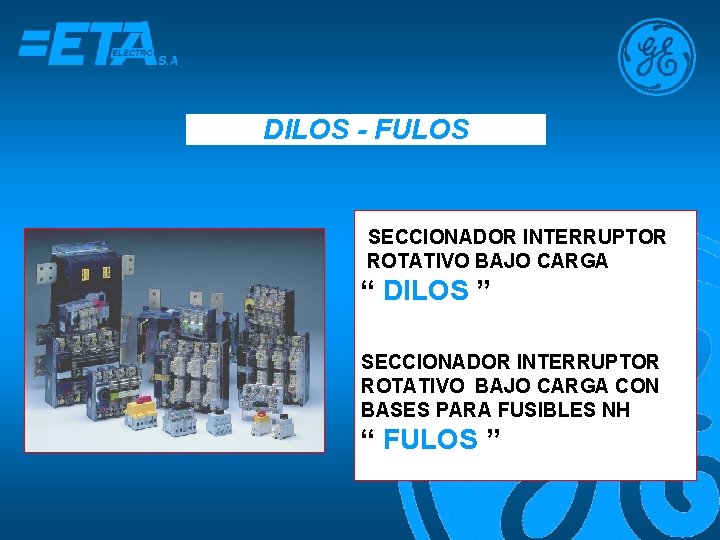

DILOS - FULOS SECCIONADOR INTERRUPTOR ROTATIVO BAJO CARGA “ DILOS ” SECCIONADOR INTERRUPTOR ROTATIVO BAJO CARGA CON BASES PARA FUSIBLES NH “ FULOS ”

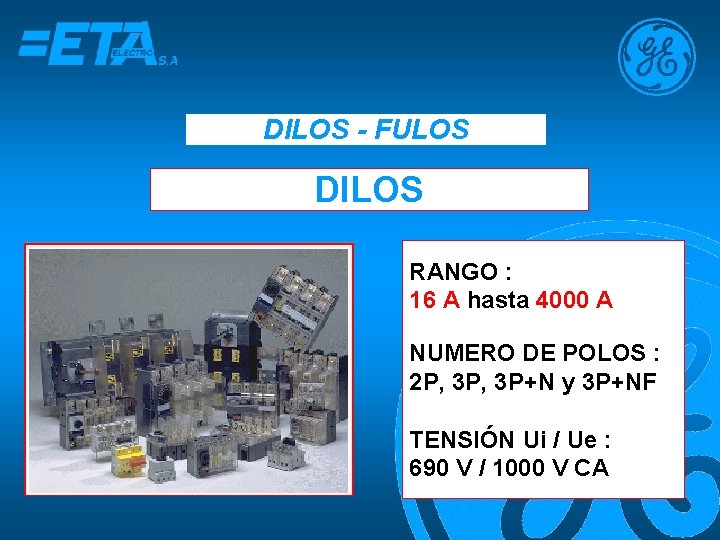

DILOS - FULOS DILOS RANGO : 16 A hasta 4000 A NUMERO DE POLOS : 2 P, 3 P+N y 3 P+NF TENSIÓN Ui / Ue : 690 V / 1000 V CA
DILOS - FULOS DILOS * NORMAS : - IEC 947. 3 - DIN VDE 0113 TEIL 1 - NEMA - UL 508 * HOMOLOGACIÓN : - KEMA - UL (Listed)
DILOS - FULOS DILOS * Montaje riel DIN : -Modelos: 00 - 1 - 2 -Rango: 16 A - 200 A * Montaje sobre panel : -Modelos: 1 H - 3 - 4 - 6 - 7 - 8 - 9 -Rango: 40 A - 4000 A

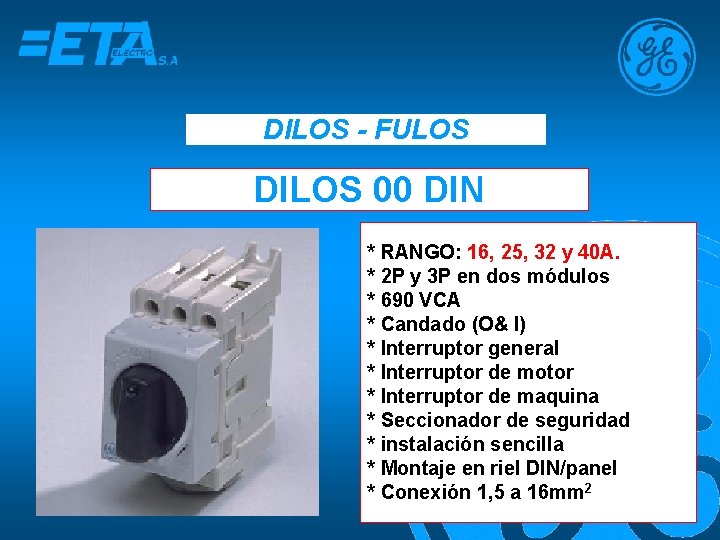

DILOS - FULOS DILOS 00 DIN * RANGO: 16, 25, 32 y 40 A. * 2 P y 3 P en dos módulos * 690 VCA * Candado (O& I) * Interruptor general * Interruptor de motor * Interruptor de maquina * Seccionador de seguridad * instalación sencilla * Montaje en riel DIN/panel * Conexión 1, 5 a 16 mm 2
DILOS - FULOS DILOS 00 DIN * ACCESORIOS. - Módulos adicionales * Interruptor de Neutro * Neutro fijo * Tierra * Contactos auxiliares - Comando rotativo de puerta * IP 65 (bloqueo por candado) * IP 54 (sin bloqueo) * Manija gris o roja y amarillo * Prolongador de 300 mm.
DILOS - FULOS DILOS 0 * Rango: 32, 40, 63, 80 A * 2 P- 3 P- 4 P- 3 P+NF * 440 VCA * Bloqueo por candado * Sector terciario * Seccionador de seguridad * Mando rotativo con prolongador para puerta * Manija gris o roja y amarillo * Cubierta para terminales * Montaje en riel DIN/panel
DILOS - FULOS DILOS 1 * Rango: 40, 63, 80, 100 y 125 A * 2 P- 3 P- 4 P- 3 P+NF * 690 VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad * Visualización de contactos * Manija gris o roja y amarillo * Alta resistencia a los cortocircuitos * Elevados valores en AC 23 * Doble interrupción * Conexión de 6 a 50 mm 2 * Montaje en riel DIN/panel * Rápida conexión y desconexión

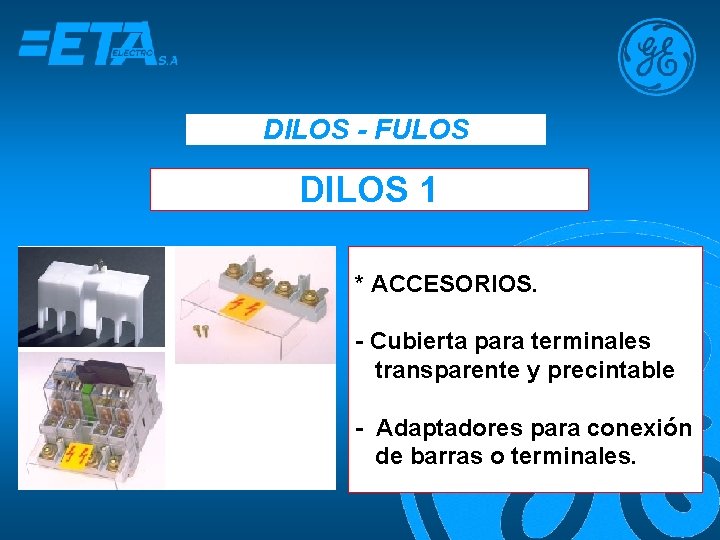

DILOS - FULOS DILOS 1 * ACCESORIOS. - Cubierta para terminales transparente y precintable - Adaptadores para conexión de barras o terminales.
DILOS - FULOS DILOS 2 * Rango: 160 A y 200 A * 2 P- 3 P- 4 P- 3 P+NF * 690 VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad * Visualización de contactos * Manija gris o roja y amarillo * Alta resistencia a los cortocircuitos * Elevados valores en AC 23 * Doble interrupción * Conexión barra de Cu de 20 x 6 mm * Montaje en riel DIN/panel * Rápida conexión y desconexión
DILOS - FULOS Accesorios DILOS 1/2 * ACCESORIOS. - Cubierta para terminales transparente y precintable - Adaptadores para conexión de cables - Adaptadores para terminales

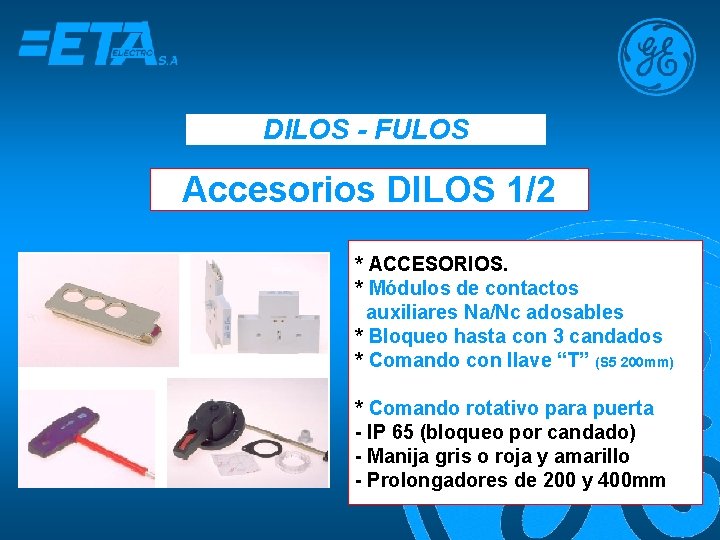

DILOS - FULOS Accesorios DILOS 1/2 * ACCESORIOS. * Módulos de contactos auxiliares Na/Nc adosables * Bloqueo hasta con 3 candados * Comando con llave “T” (S 5 200 mm) * Comando rotativo para puerta - IP 65 (bloqueo por candado) - Manija gris o roja y amarillo - Prolongadores de 200 y 400 mm

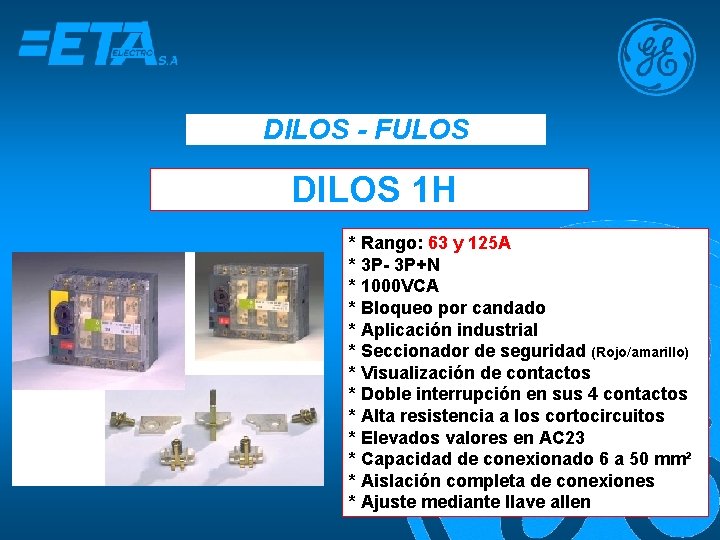

DILOS - FULOS DILOS 1 H * Rango: 63 y 125 A * 3 P- 3 P+N * 1000 VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad (Rojo/amarillo) * Visualización de contactos * Doble interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC 23 * Capacidad de conexionado 6 a 50 mm² * Aislación completa de conexiones * Ajuste mediante llave allen

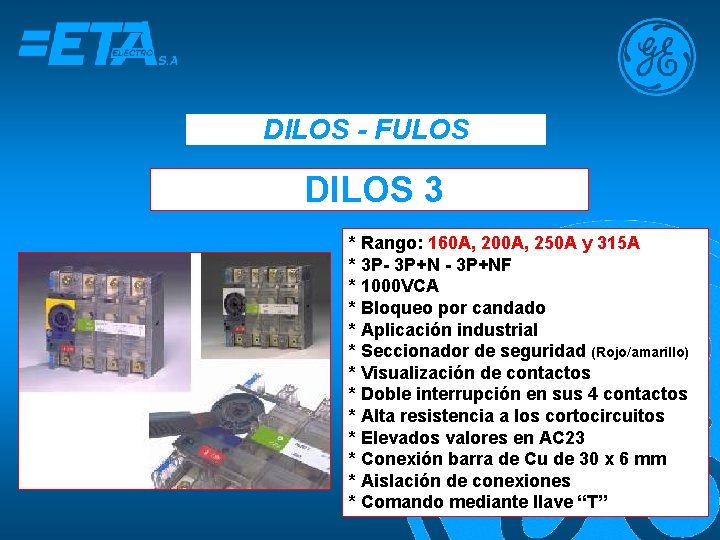

DILOS - FULOS DILOS 3 * Rango: 160 A, 200 A, 250 A y 315 A * 3 P- 3 P+NF * 1000 VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad (Rojo/amarillo) * Visualización de contactos * Doble interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC 23 * Conexión barra de Cu de 30 x 6 mm * Aislación de conexiones * Comando mediante llave “T”
DILOS - FULOS DILOS 4 * Rango: 400 A, 500 A y 630 A * 3 P- 3 P+NF * 1000 VCA * Bloqueo por candado (O & I) * Aplicación industrial * Visualización de contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC 23 * Conexión barra de Cu 2 x 40 x 6 mm * Aislación de conexiones
DILOS - FULOS DILOS 6 * Rango: 800 A, 1000 A y 1250 A * 3 P- 3 P+NF * 1000 VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC 23 * Conexión barra de Cu 2 x 50 x 10 mm * Sistema de polos modular
DILOS - FULOS DILOS 7 * Rango: 1600 A * 3 P- 3 P+NF * 1000 VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC 23 * Conexión barra de Cu 2 x 60 x 10 mm * Sistema de polos modular
DILOS - FULOS DILOS 8 * Rango: 2000 A y 2500 A * 3 P- 3 P+NF * 1000 VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Conexión barra de Cu 2 x 100 x 10 mm * Sistema modular de polos
DILOS - FULOS DILOS 9 * Rango: 3150 A y 4000 A * 3 P- 3 P+NF * 1000 VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Conexión barra de Cu 4 x 100 x 10 mm * Sistema modular de polos

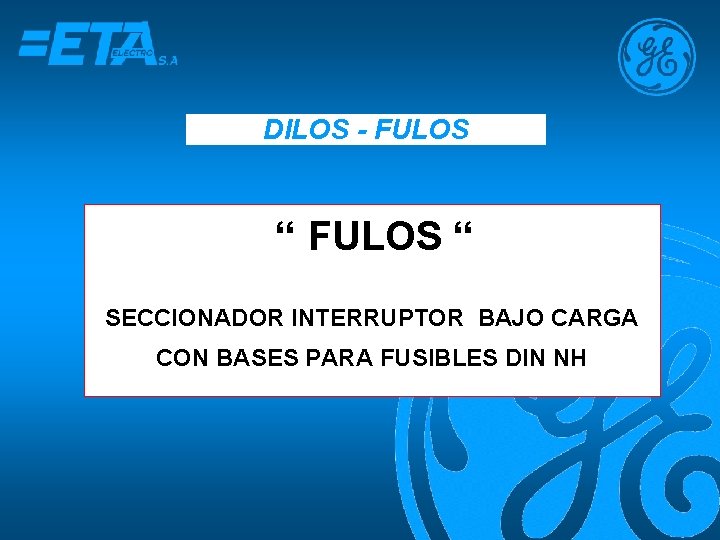

DILOS - FULOS “ SECCIONADOR INTERRUPTOR BAJO CARGA CON BASES PARA FUSIBLES DIN NH
DILOS - FULOS * RANGO: Fusibles DIN Tamaños 000, 0, 1 2, 3 y 4 * NUMERO DE POLOS : 3 P, 3 P+N y 3 P+NF * TENSIÓN Ui / Ue : 690 VCA
DILOS - FULOS * APLICACIONES: - Seccionador bajo carga - Protección de instalaciones, fuentes y redes eléctricas
DILOS - FULOS * NORMAS: - Para fusibles: * IEC 269 -2 -1 - Para interruptor: * IEC 947 -3 * DIN VDE 0113 Teil * APROBACIÓN: * Kema

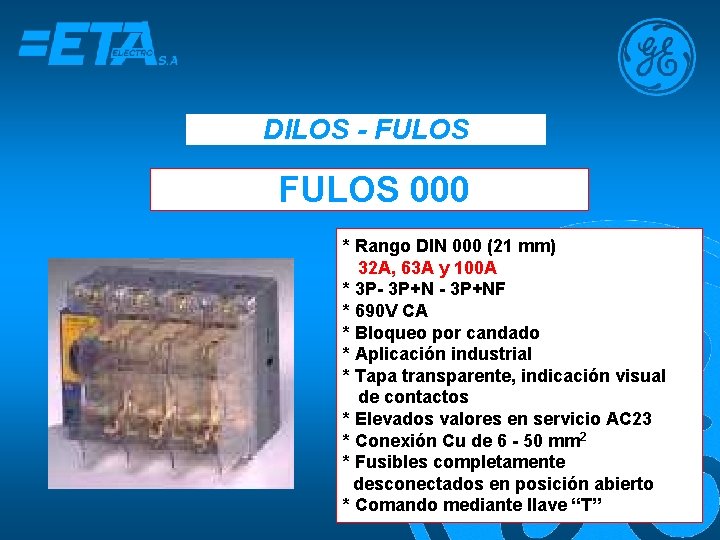

DILOS - FULOS 000 * Rango DIN 000 (21 mm) 32 A, 63 A y 100 A * 3 P- 3 P+NF * 690 V CA * Bloqueo por candado * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC 23 * Conexión Cu de 6 - 50 mm 2 * Fusibles completamente desconectados en posición abierto * Comando mediante llave “T”
DILOS - FULOS 00 * Rango DIN 00 (30 mm) Hasta 160 A * 3 P- 3 P+NF * 690 V CA * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC 23 * Conexión barra de Cu de 30 x 6 mm * Fusibles completamente desconectados en posición abierto * Comando mediante llave “T” * Conexiones completamente aisladas
DILOS - FULOS 1 * Rango DIN 1 Hasta 250 A * 3 P- 3 P+NF * 690 V CA * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC 23 * Conexión barra de Cu de 2 x 40 x 6 mm * Fusibles completamente desconectados en posición abierto * No permite colocar fusibles DIN 2 * Conexiones completamente aisladas
DILOS - FULOS 2 * Rango DIN 2 Hasta 400 A * 3 P- 3 P+NF * 690 V CA * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC 23 * Conexión barra de Cu de 2 x 40 x 6 mm * Fusibles completamente desconectados en posición abierto * Acepta fusibles DIN 1 * Conexiones completamente aisladas
DILOS - FULOS 3 * Rango DIN 3 Hasta 630 A * 3 P- 3 P+NF * 690 V CA * Aplicación industrial * Indicación visual de contactos * Elevados valores en servicio AC 23 * Conexión barra de Cu de 2 x 50 x 10 mm * Fusibles completamente desconectados en posición abierto
DILOS - FULOS 4 * Rango DIN 4 Hasta 1000 A * 3 P- 3 P+NF * 690 V CA * Aplicación industrial * Indicación visual de contactos * Elevados valores en servicio AC 23 * Conexión barra de Cu de 2 x 60 x 10 mm * Fusibles completamente desconectados en posición abierto
DILOS - FULOS ACCESORIOS DILOS * Manija directa - Gris - Roja - Posibilidad hasta 3 candados - Para bloqueo mediante cerradura - De sencilla colocación y remoción - Una sola posición para montaje del accionamiento - De doble accionamiento para DILOS 7 / 8 / 9 - Permite una sencilla operación del seccionador
DILOS - FULOS ACCESORIOS FULOS * Manija directa - Gris - Roja - Posibilidad hasta 3 candados - Para bloqueo mediante cerradura - De sencilla colocación y remoción - Una sola posición para montaje del accionamiento * Cubierta para fusibles - Transparente y precintable - Tetrapolar: FULOS 000/ 0/ 1/ 2 - Unipolar: FULOS 3 / 4 - Sencillo montaje
DILOS - FULOS ACCESORIOS DILOS / FULOS * Manija para puerta - Con marco, prolongador y acople - Gris - Roja/amarilla - Versión derecha o neutra - Posibilidad hasta 3 candados - Para bloqueo mediante cerradura - Prolongador de 300 mm - Una sola posición para montaje del accionamiento - Para bloqueo mediante cerradura
DILOS - FULOS ACCESORIOS DILOS / FULOS * Sistema de transferencia - Sistema completo, prolongador y manija de tres posiciones I-O-II - Montaje de seccionadores de diferentes rangos - Utiliza seccionadores estándar - Permite combinar DILOS y FULOS - Menor stock y mas flexibilidad
DILOS - FULOS ACCESORIOS DILOS / FULOS * Contactos auxiliares externos - Adosables a los seccionadores * DILOS 1/ 2/ 3/ 4 * FULOS 000/ 1/ 2 - Acoplables a los seccionadores * DILOS 6/ 7/ 8/ 9 * FULOS 3/ 4 - Cantidad maxima 4 Na + 4 Nc - Cierre y apertura concordante con los polos del seccionador - Montaje sencillo
DILOS - FULOS ACCESORIOS DILOS / FULOS * Contactos auxiliares interiores - Instalación en la carcaza - Completamente aislados * DILOS 6/ 7/ 8/ 9 * FULOS 3/ 4 - Cantidad maxima 2 Na + 2 Nc - Cierre y apertura anticipados a los polos del seccionador - Montaje sencillo
DILOS - FULOS ACCESORIOS DILOS / FULOS * Terminales - Para conexión de conductores de Al ó Cu hasta 185 mm 2 y 240 mm 2 + cubierta - Conexión para Cu hasta 185 mm 2 completamente aislada - Conexión posterior para: * DILOS 3/ 4 * FULOS 00/ 1/ 2 - Completamente aislada
DILOS - FULOS BENEFICIOS * GAMA COMPLETA
DILOS - FULOS BENEFICIOS * TRANSPARENTES * INDICACION VISUAL DE CONTACTOS * FUNCION DE SECCIONADOR POR DISEÑO Y CONSTRUCCION
DILOS - FULOS BENEFICIOS * UN MISMO MODELO DE CONTACTOS AUXILARES EXTERNOS PARA UN AMPLIO RANGO * CONCORDANCIA CON EL CIERRE Y APERTURA DE LAS FASES
DILOS - FULOS BENEFICIOS * DOBLE INTERRUPCION EN LOS CUATRO CONTACTOS DE CADA POLO * ELEVADA RESISTENCIA A LAS CORRIENTES DE CORTOCIRCUITOS
DILOS - FULOS BENEFICIOS * BASES PORTAFUSIBLES MONTADAS ENTRE DOS CONTACTOS * TOTAL DESCONEXION DE LOS FUSIBLES EN POSICIÓN ABIERTO
DILOS - FULOS BENEFICIOS * SEPARADORES DE FUSIBLES DE FACIL MONTAJE EN TODOS LOS MODELOS * CUBREFUSIBLES TRANSPARENTES PRECINTABLES DE SENCILLA INSTALACION
DILOS - FULOS BENEFICIOS * DILOS 1 y 2 - MONTAJE RIEL DIN - VENTANA DIN - VISUALIZACION DE CONTACTOS - POSIBILIDAD DE ENCLAVAMIENTO
Seccionadores rotativos bajo carga Línea Dilos Línea Fulos con fusibles Dilos & Fulos seguridad transparente Distribuidor Autorizado de GE Industrial Systems para la Rep. Argentina
