Sealizacin de Seguridad para trabajo en alturas SEALIZACIN

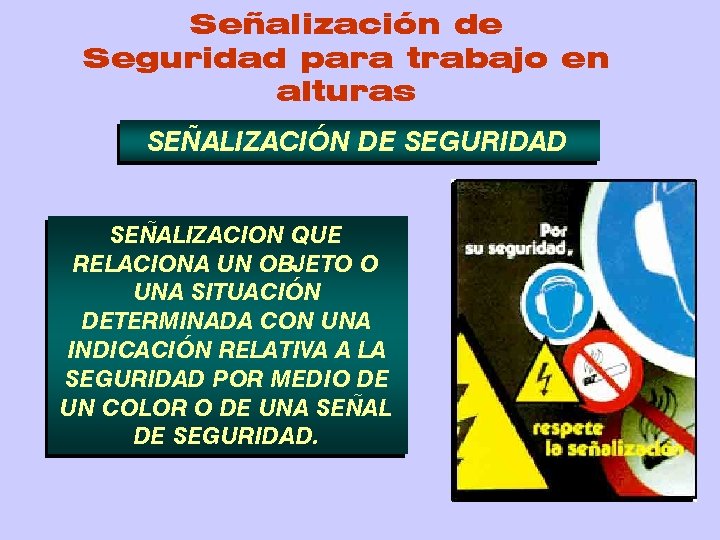

Señalización de Seguridad para trabajo en alturas SEÑALIZACIÓN DE SEGURIDAD SEÑALIZACION QUE RELACIONA UN OBJETO O UNA SITUACIÓN DETERMINADA CON UNA INDICACIÓN RELATIVA A LA SEGURIDAD POR MEDIO DE UN COLOR O DE UNA SEÑAL DE SEGURIDAD.

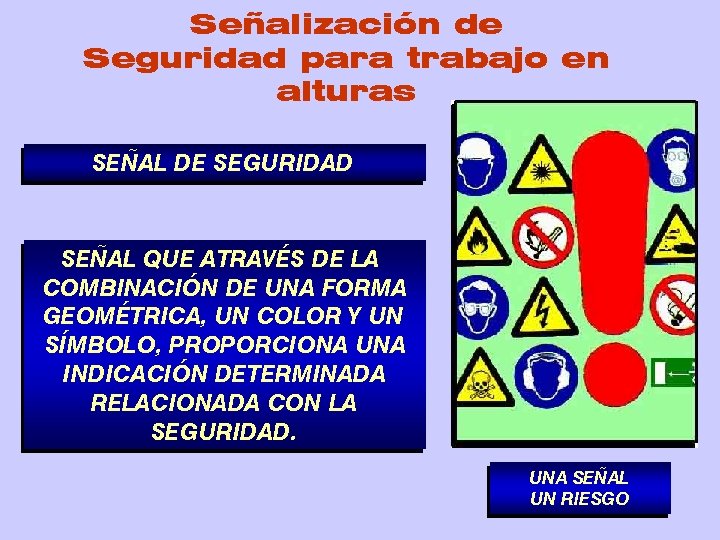

Señalización de Seguridad para trabajo en alturas SEÑAL DE SEGURIDAD SEÑAL QUE ATRAVÉS DE LA COMBINACIÓN DE UNA FORMA GEOMÉTRICA, UN COLOR Y UN SÍMBOLO, PROPORCIONA UNA INDICACIÓN DETERMINADA RELACIONADA CON LA SEGURIDAD. UNA SEÑAL UN RIESGO

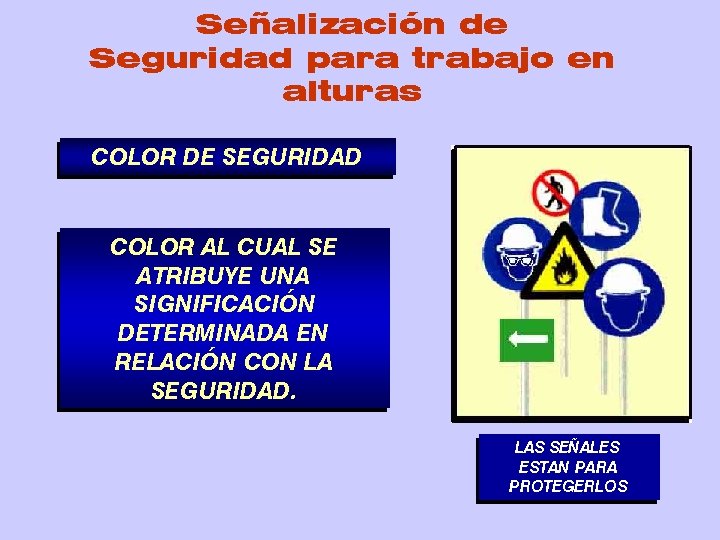

Señalización de Seguridad para trabajo en alturas COLOR DE SEGURIDAD COLOR AL CUAL SE ATRIBUYE UNA SIGNIFICACIÓN DETERMINADA EN RELACIÓN CON LA SEGURIDAD. LAS SEÑALES ESTAN PARA PROTEGERLOS

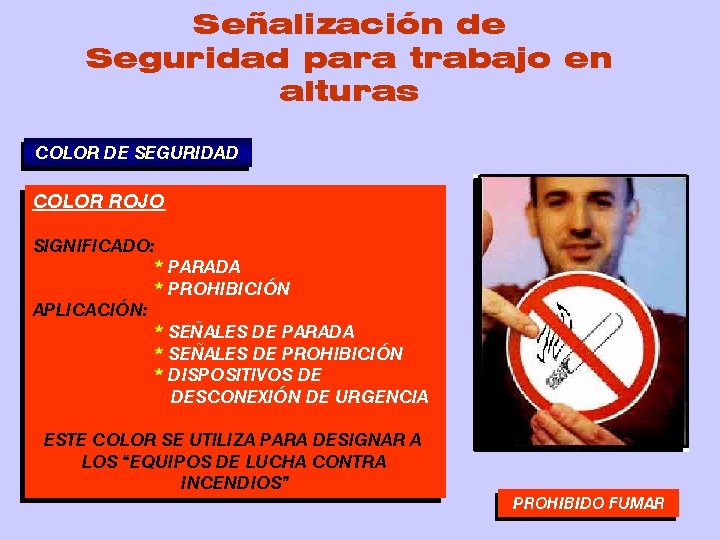

Señalización de Seguridad para trabajo en alturas COLOR DE SEGURIDAD COLOR ROJO SIGNIFICADO: * PARADA * PROHIBICIÓN APLICACIÓN: * SEÑALES DE PARADA * SEÑALES DE PROHIBICIÓN * DISPOSITIVOS DE DESCONEXIÓN DE URGENCIA ESTE COLOR SE UTILIZA PARA DESIGNAR A LOS “EQUIPOS DE LUCHA CONTRA INCENDIOS” PROHIBIDO FUMAR

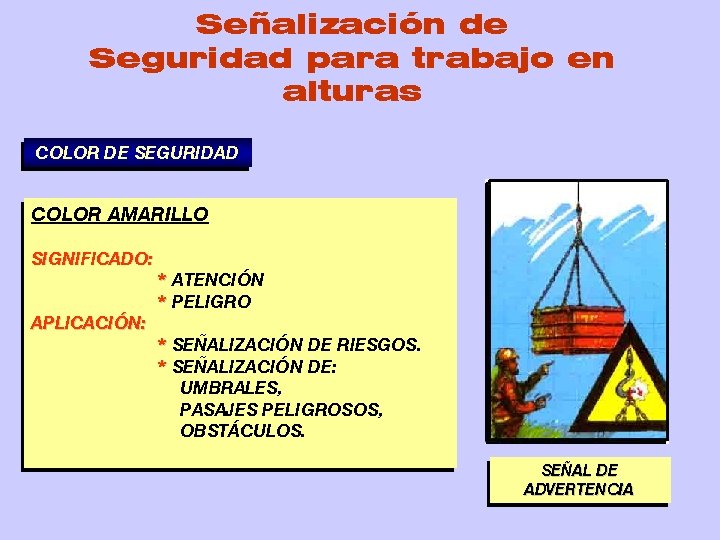

Señalización de Seguridad para trabajo en alturas COLOR DE SEGURIDAD COLOR AMARILLO SIGNIFICADO: APLICACIÓN: * ATENCIÓN * PELIGRO * SEÑALIZACIÓN DE RIESGOS. * SEÑALIZACIÓN DE: UMBRALES, PASAJES PELIGROSOS, OBSTÁCULOS. SEÑAL DE ADVERTENCIA

Señalización de Seguridad para trabajo en alturas COLOR DE SEGURIDAD COLOR VERDE SIGNIFICADO: * SITUACIÓN DE SEGURIDAD. * PRIMEROS AUXILIOS. APLICACIÓN: * SEÑALIZACIÓN DE PASAJES Y Y SALIDAS DE EMERGENCIA. * DUCHAS DE SOCORRO. * PUESTOS DE PRIMEROS AUXILIOS Y SALVAMENTO. DUCHA DE SEGURIDAD

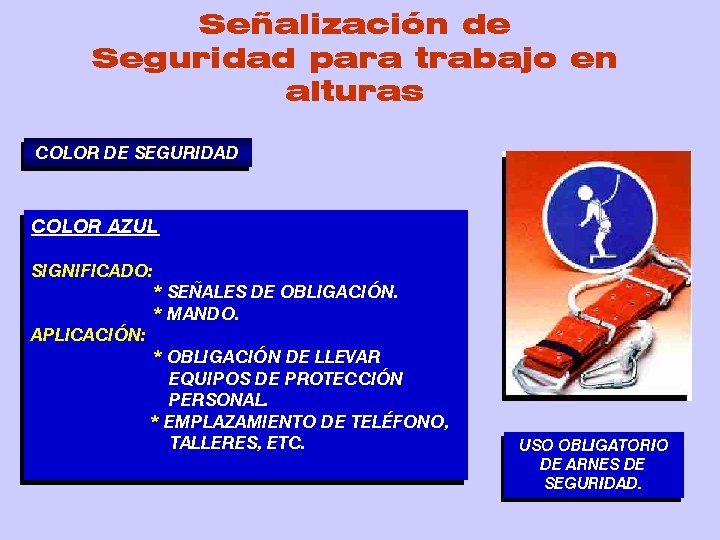

Señalización de Seguridad para trabajo en alturas COLOR DE SEGURIDAD COLOR AZUL SIGNIFICADO: * SEÑALES DE OBLIGACIÓN. * MANDO. APLICACIÓN: * OBLIGACIÓN DE LLEVAR EQUIPOS DE PROTECCIÓN PERSONAL. * EMPLAZAMIENTO DE TELÉFONO, TALLERES, ETC. USO OBLIGATORIO DE ARNES DE SEGURIDAD.

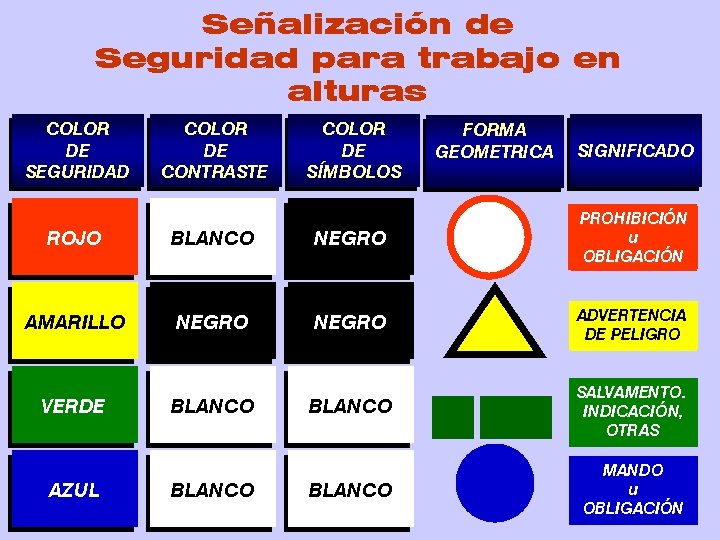

Señalización de Seguridad para trabajo en alturas COLOR DE SEGURIDAD COLOR DE CONTRASTE COLOR DE SÍMBOLOS FORMA GEOMETRICA SIGNIFICADO ROJO BLANCO NEGRO PROHIBICIÓN u OBLIGACIÓN AMARILLO NEGRO ADVERTENCIA DE PELIGRO BLANCO SALVAMENTO. INDICACIÓN, OTRAS BLANCO MANDO u OBLIGACIÓN VERDE AZUL BLANCO

DONDE APLICA LA RESOLUCION 3673 DE 2008

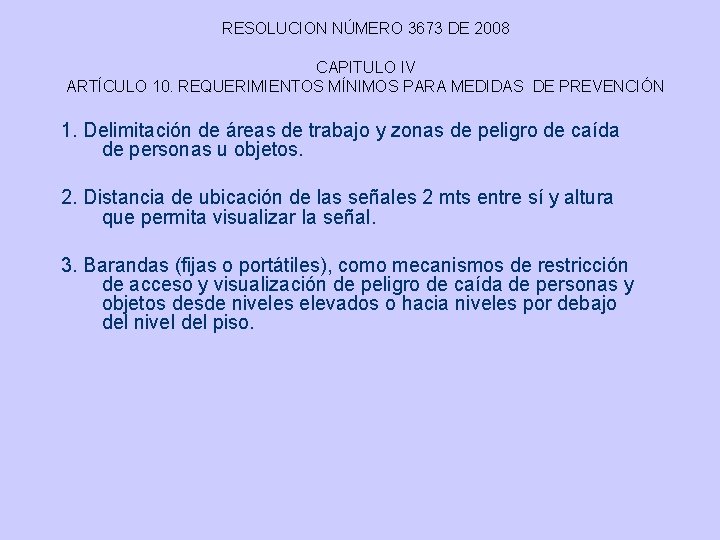

RESOLUCION NÚMERO 3673 DE 2008 CAPITULO IV ARTÍCULO 10. REQUERIMIENTOS MÍNIMOS PARA MEDIDAS DE PREVENCIÓN 1. Delimitación de áreas de trabajo y zonas de peligro de caída de personas u objetos. 2. Distancia de ubicación de las señales 2 mts entre sí y altura que permita visualizar la señal. 3. Barandas (fijas o portátiles), como mecanismos de restricción de acceso y visualización de peligro de caída de personas y objetos desde niveles elevados o hacia niveles por debajo del nivel del piso.

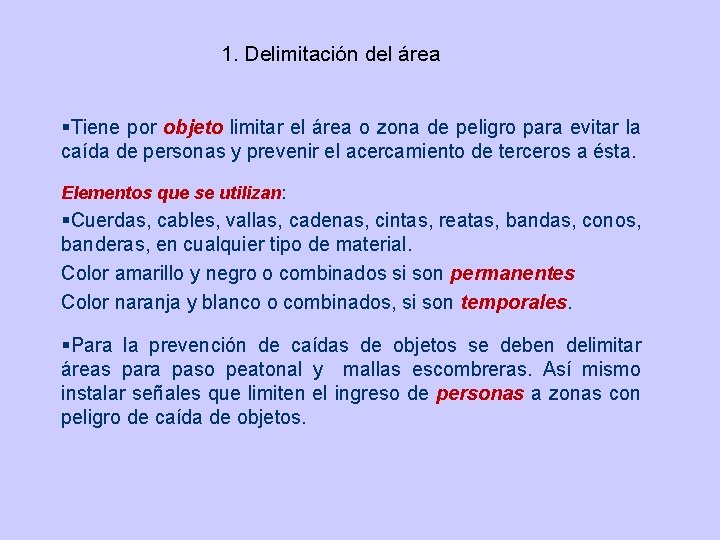

1. Delimitación del área §Tiene por objeto limitar el área o zona de peligro para evitar la caída de personas y prevenir el acercamiento de terceros a ésta. Elementos que se utilizan: §Cuerdas, cables, vallas, cadenas, cintas, reatas, bandas, conos, banderas, en cualquier tipo de material. Color amarillo y negro o combinados si son permanentes Color naranja y blanco o combinados, si son temporales. §Para la prevención de caídas de objetos se deben delimitar áreas para paso peatonal y mallas escombreras. Así mismo instalar señales que limiten el ingreso de personas a zonas con peligro de caída de objetos.

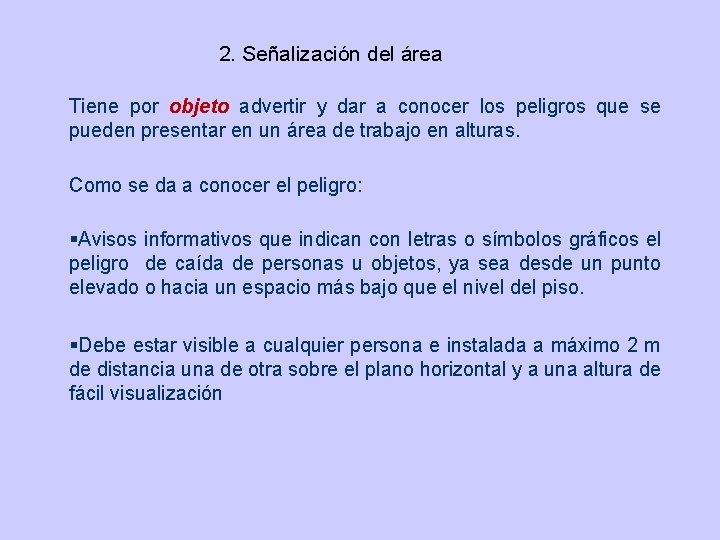

2. Señalización del área Tiene por objeto advertir y dar a conocer los peligros que se pueden presentar en un área de trabajo en alturas. Como se da a conocer el peligro: §Avisos informativos que indican con letras o símbolos gráficos el peligro de caída de personas u objetos, ya sea desde un punto elevado o hacia un espacio más bajo que el nivel del piso. §Debe estar visible a cualquier persona e instalada a máximo 2 m de distancia una de otra sobre el plano horizontal y a una altura de fácil visualización

TIPOS DE IMPLEMENTOS USADOS EN SEÑALIZACION Y DEMARCACION

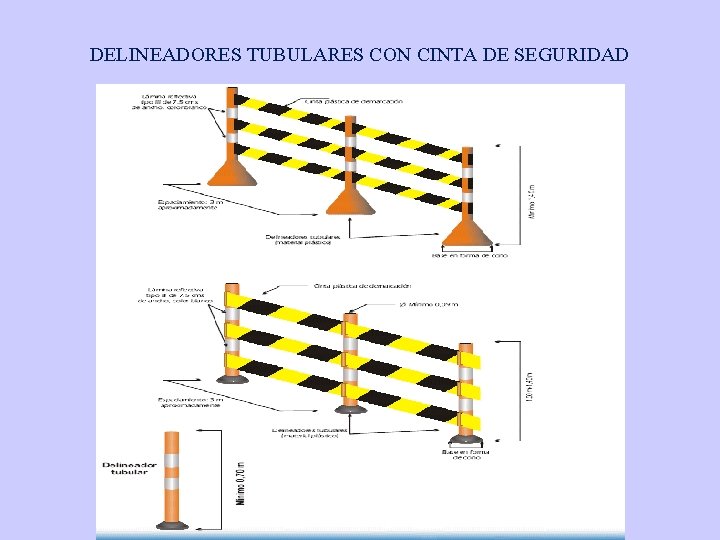

DELINEADORES TUBULARES CON CINTA DE SEGURIDAD

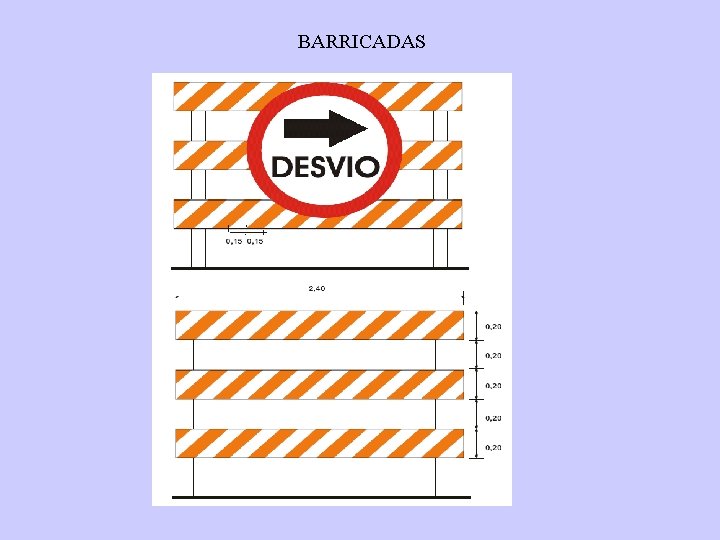

BARRICADAS

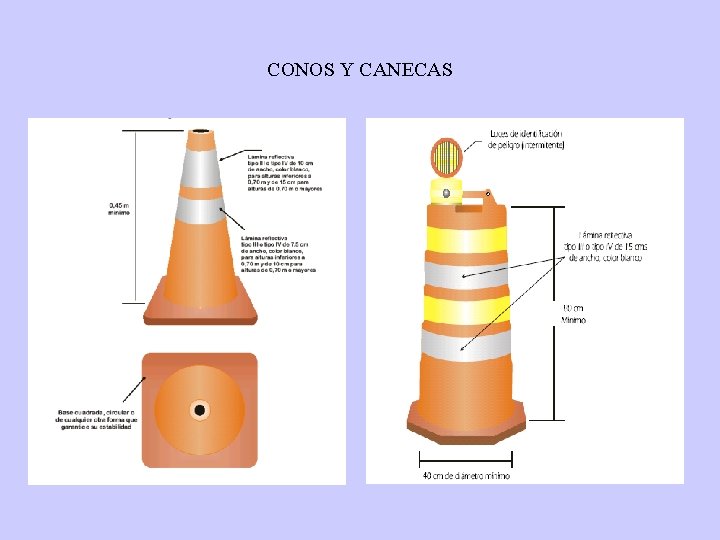

CONOS Y CANECAS

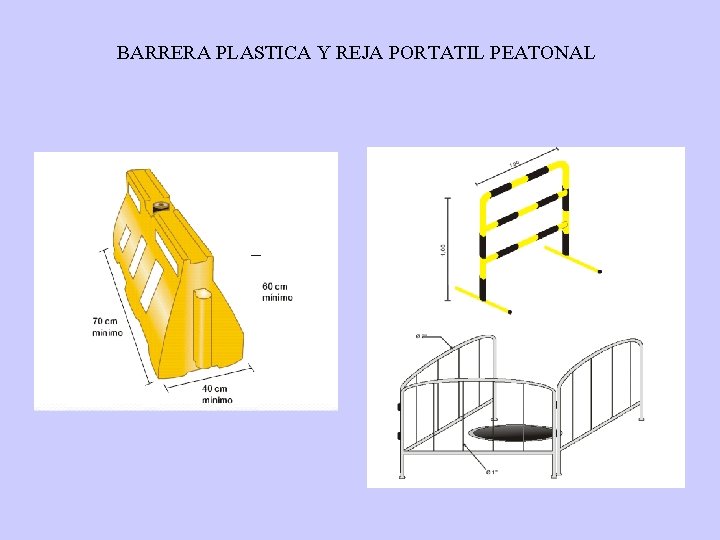

BARRERA PLASTICA Y REJA PORTATIL PEATONAL

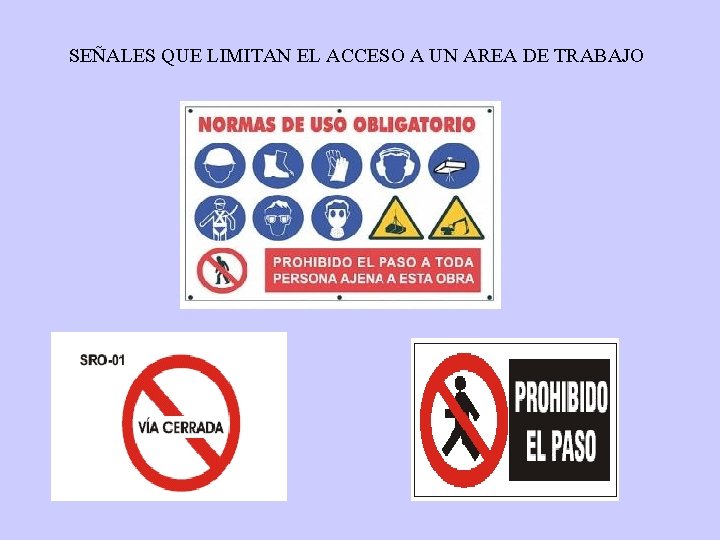

SEÑALES QUE LIMITAN EL ACCESO A UN AREA DE TRABAJO

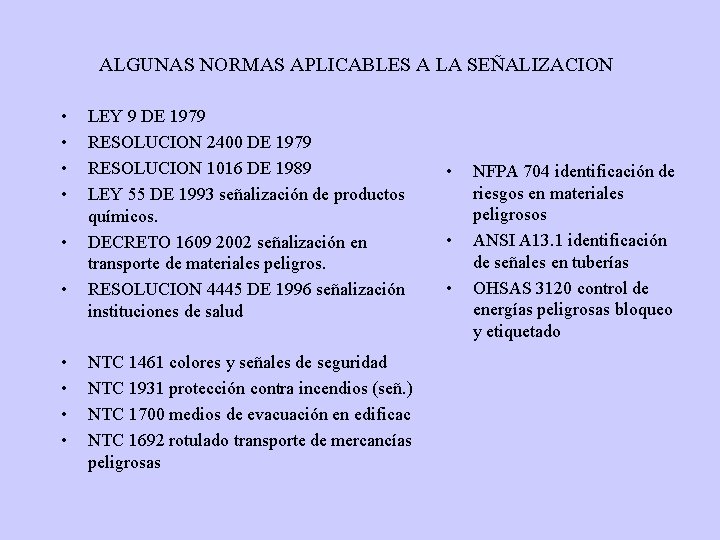

ALGUNAS NORMAS APLICABLES A LA SEÑALIZACION • • • LEY 9 DE 1979 RESOLUCION 2400 DE 1979 RESOLUCION 1016 DE 1989 LEY 55 DE 1993 señalización de productos químicos. DECRETO 1609 2002 señalización en transporte de materiales peligros. RESOLUCION 4445 DE 1996 señalización instituciones de salud NTC 1461 colores y señales de seguridad NTC 1931 protección contra incendios (señ. ) NTC 1700 medios de evacuación en edificac NTC 1692 rotulado transporte de mercancías peligrosas • • • NFPA 704 identificación de riesgos en materiales peligrosos ANSI A 13. 1 identificación de señales en tuberías OHSAS 3120 control de energías peligrosas bloqueo y etiquetado

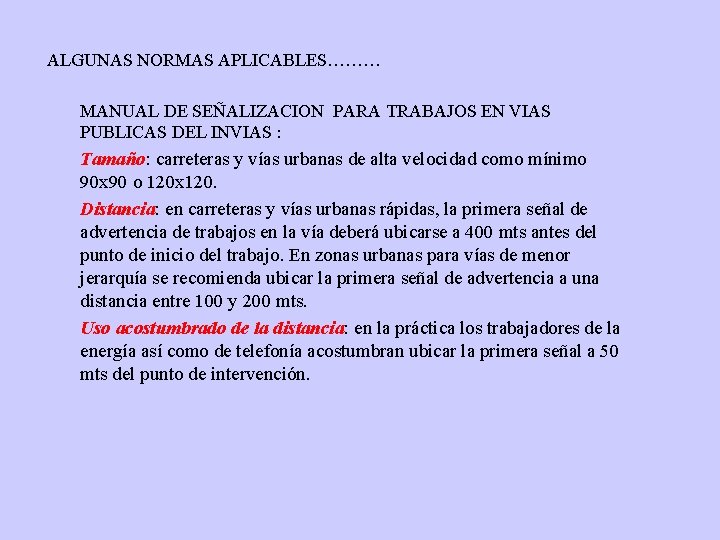

ALGUNAS NORMAS APLICABLES……… MANUAL DE SEÑALIZACION PARA TRABAJOS EN VIAS PUBLICAS DEL INVIAS : Tamaño: carreteras y vías urbanas de alta velocidad como mínimo 90 x 90 o 120 x 120. Distancia: en carreteras y vías urbanas rápidas, la primera señal de advertencia de trabajos en la vía deberá ubicarse a 400 mts antes del punto de inicio del trabajo. En zonas urbanas para vías de menor jerarquía se recomienda ubicar la primera señal de advertencia a una distancia entre 100 y 200 mts. Uso acostumbrado de la distancia: en la práctica los trabajadores de la energía así como de telefonía acostumbran ubicar la primera señal a 50 mts del punto de intervención.

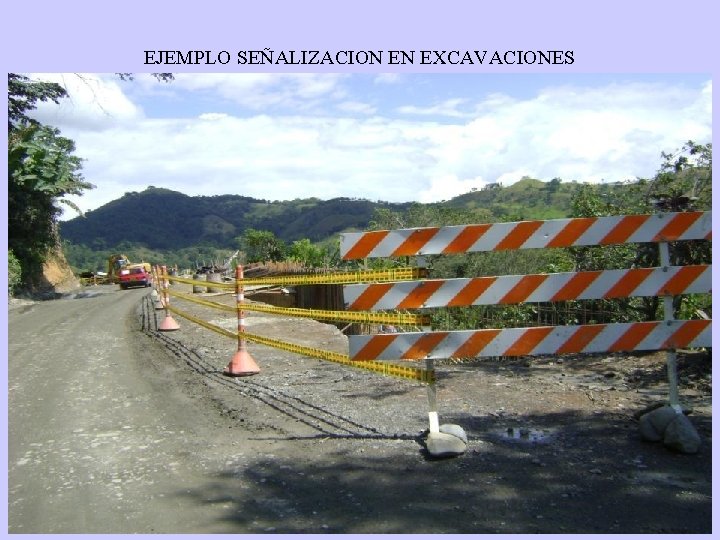

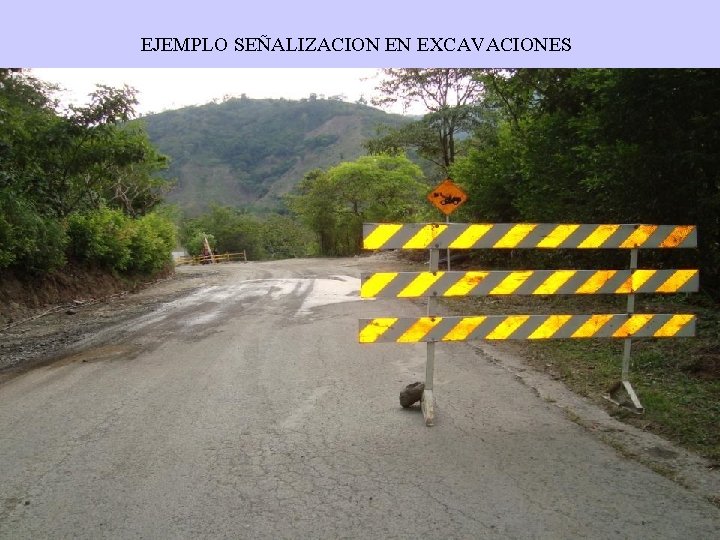

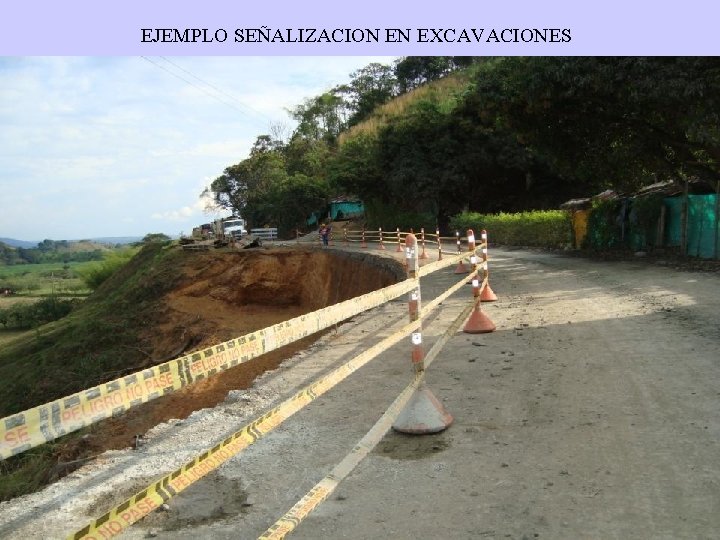

EJEMPLO SEÑALIZACION EN EXCAVACIONES
