SDX 500 規格及組網架構 All rights reserved © 2016, Tecom www. tecom. tw

SDX 500 規格 四櫃(48+12)*4=240個實體埠+200門IP phone+60條IP外線=500個終端。 SDX 500 主櫃 未安裝選購卡片 SDX 500 16 -數位 or 單機 6 外線 12 -數位 + 4 -單機 12 -數位+4 單機 擴充櫃3 擴充櫃 16 -數位 or 單機 6 外線 12 -數位 + 4 -單機 擴充櫃1 擴充櫃2 擴充櫃1 SDX 500 主櫃 主櫃 12/48 EXT 24/96 EXT All rights reserved © 2016, Tecom www. tecom. tw 36/144 EXT 48/192 EXT

SDX 500 組網架構 All rights reserved © 2016, Tecom www. tecom. tw

SDX 500 硬體簡介(Demo場地) All rights reserved © 2016, Tecom www. tecom. tw

SDX 500 安裝方式 All rights reserved © 2016, Tecom www. tecom. tw

SDX 500 安裝方式 Ø單櫃安裝 Ø擴充櫃安裝 All rights reserved © 2016, Tecom www. tecom. tw

SDX 500 設定方式 All rights reserved © 2016, Tecom www. tecom. tw

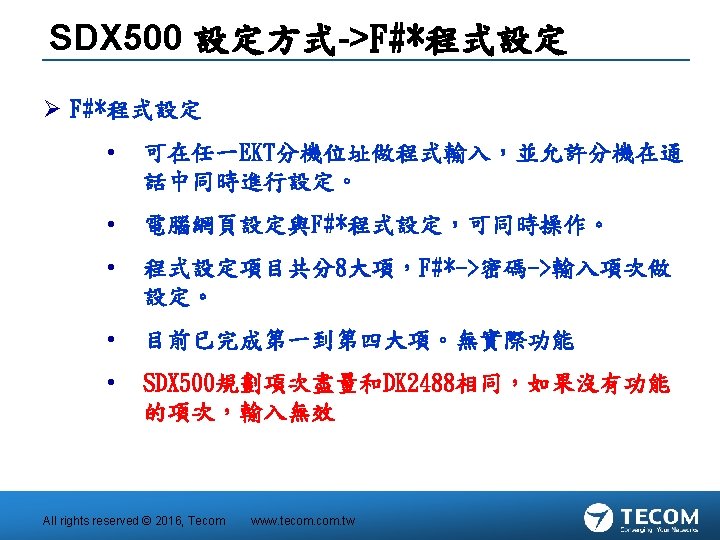

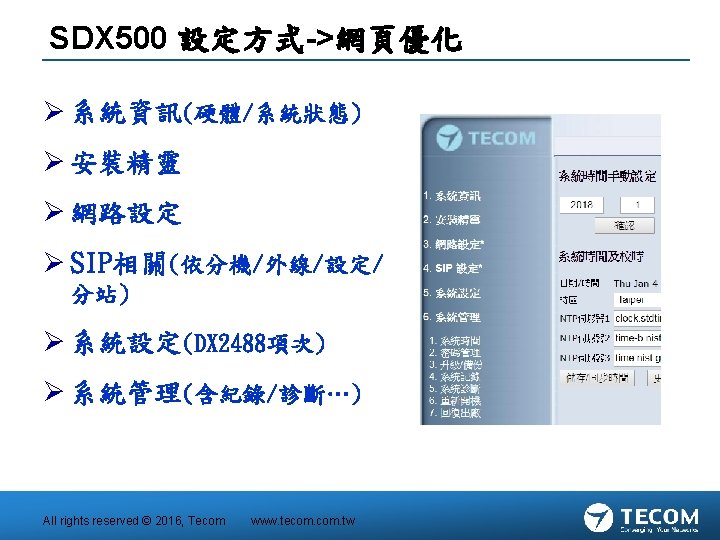

SDX 500 設定方式 Ø F#*程式設定 Ø 網頁優化 All rights reserved © 2016, Tecom www. tecom. tw

SDX 500 設定方式->網頁設定 1. 線路接法，SDX 500 Mgmt->網路<->Router<->PC SDX 500 EKT Router DHCP 網路線 Notebook SLT 2. 單機操作#66或EKT操作功能 66，可以聽到WAN IP 3. Notebook透過IE瀏覽器，http: //IP: 8800 直接進入設定 頁面 4. 網頁提供安裝精靈，使經銷商能快速完成設定。 All rights reserved © 2016, Tecom www. tecom. tw

SDX 500 客戶問題解決 All rights reserved © 2016, Tecom www. tecom. tw

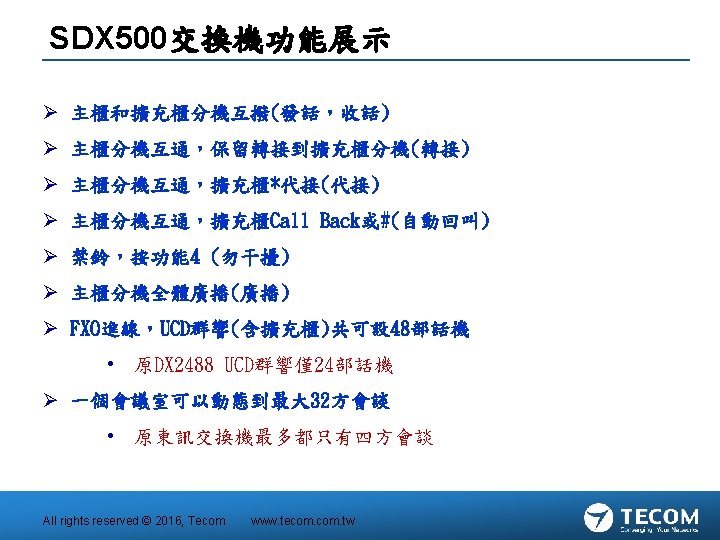

SDX 500傳統交換機功能展示 All rights reserved © 2016, Tecom www. tecom. tw

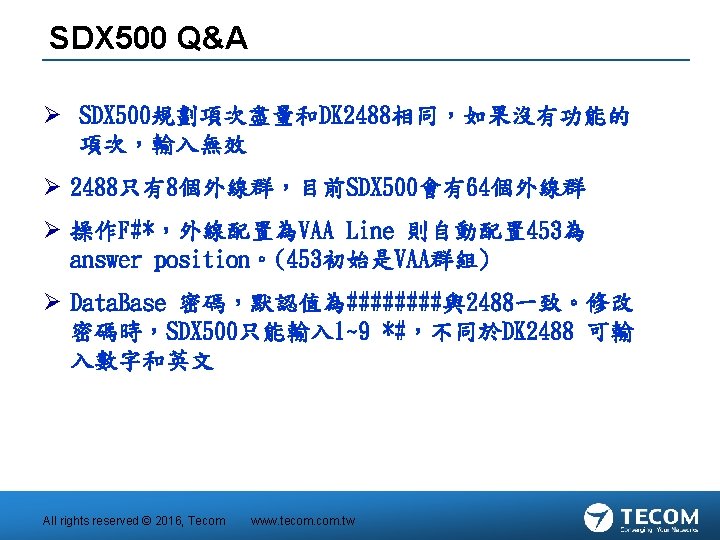

SDX 500 Q&A All rights reserved © 2016, Tecom www. tecom. tw

Thank You www. tecom. tw 「東山派出所」 All rights reserved © 2016, Tecom www. tecom. tw
