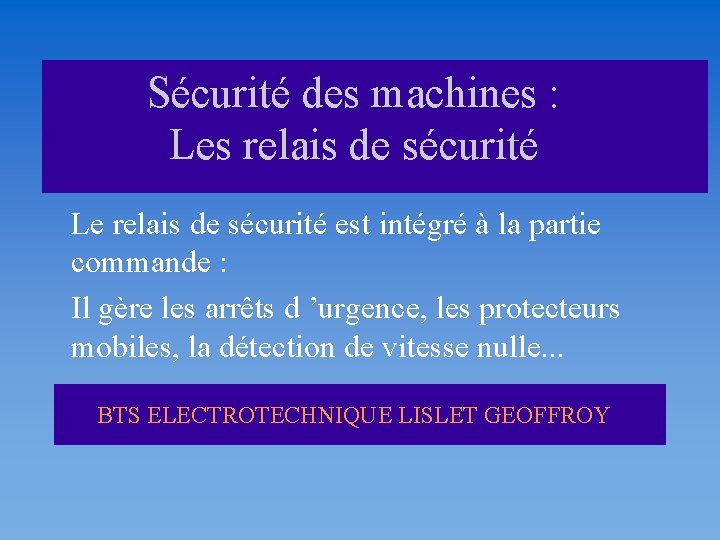

Sécurité des machines : Les relais de sécurité Le relais de sécurité est intégré à la partie commande : Il gère les arrêts d ’urgence, les protecteurs mobiles, la détection de vitesse nulle. . . BTS ELECTROTECHNIQUE LISLET GEOFFROY

BTS Electrotechnique Sécurité des machines : relais de sécurité Gestion « minimale » d ’un AU Réarmement : AU action volontaire de l ’opérateur KAU REARM KAU Lycée Lislet Geoffroy Si coupure réseau : Il faut réarmer la puissance 2

BTS Electrotechnique Sécurité des machines : relais de sécurité Avec redondance sur la puissance AU KMP 1 REARM KMP 2 KMP 1 Lycée Lislet Geoffroy KMP 2 3

BTS Electrotechnique Sécurité des machines : relais de sécurité Redondance totale et auto-contrôle (+) KMP 2 REARM KMP 1 AU KA 1 KMP 2 KA 1 KA 3 KA 1 (-) Lycée Lislet Geoffroy KA 2 KA 3 KA 2 KA 3 KMP 1 KMP 2 4

BTS Electrotechnique Sécurité des machines : relais de sécurité Collage d ’un AU Redondance : l ’autre contact permettra l ’ouverture de la chaîne d ’AU (+) KMP 2 REARM KMP 1 AU KA 1 KA 3 KA 1 KA 2 KA 3 KA 2 KA 1 KA 2 KA 3 (-) Lycée Lislet Geoffroy 5

BTS Electrotechnique Sécurité des machines : relais de sécurité Défaut interne : Ka 1/Ka 2 restent collés Contacts liés mécaniquement : (+) KMP 2 REARM Ka 3 ne peut être réarmé KMP 1 AU KA 1 KA 3 KA 1 KA 2 KA 3 KA 2 KA 1 KA 2 KA 3 AUTO CONTROLE KA 3 (-) Lycée Lislet Geoffroy 6

BTS Electrotechnique Sécurité des machines : relais de sécurité Défaut interne : Ka 3 reste collé Contacts liés mécaniquement : (+) KMP 2 REARM KMP 1 AU KA 1 KA 3 KA 1 KA 2 KA 3 KA 1 KA 2 KA 3 Ka 1 et Ka 2 ne peuvent plus être activés KA 3 AUTO CONTROLE (-) Lycée Lislet Geoffroy 7

BTS Electrotechnique Sécurité des machines : relais de sécurité Défaut de puissance : KMP restent collés (+) Si KMP ont des contacts liés mécaniquement : KMP 2 REARM KMP 1 AU KA 1 KA 3 KA 1 KA 2 KA 3 KA 2 (-) Lycée Lislet Geoffroy KA 3 KA 1 KA 2 KA 3 KMP 2 On ne peut plus réarmer KA 3 KMP 1 AUTO CONTROLE 8

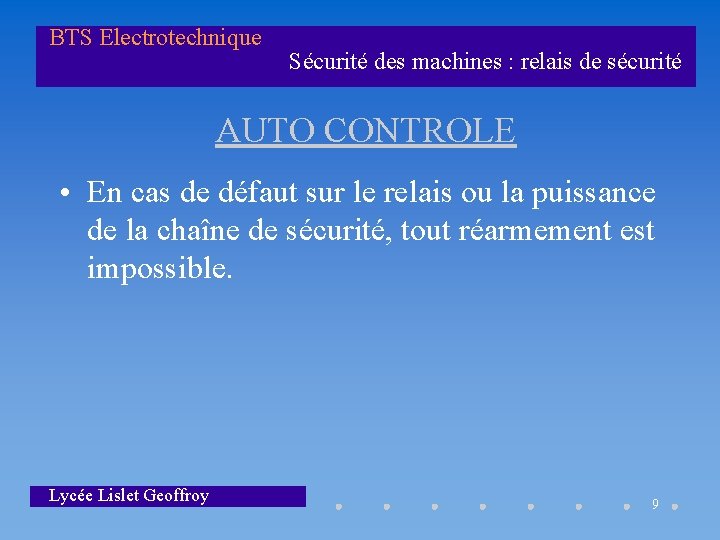

BTS Electrotechnique Sécurité des machines : relais de sécurité AUTO CONTROLE • En cas de défaut sur le relais ou la puissance de la chaîne de sécurité, tout réarmement est impossible. Lycée Lislet Geoffroy 9

BTS Electrotechnique Sécurité des machines : relais de sécurité Catégorie de la partie sécurité Lycée Lislet Geoffroy 10

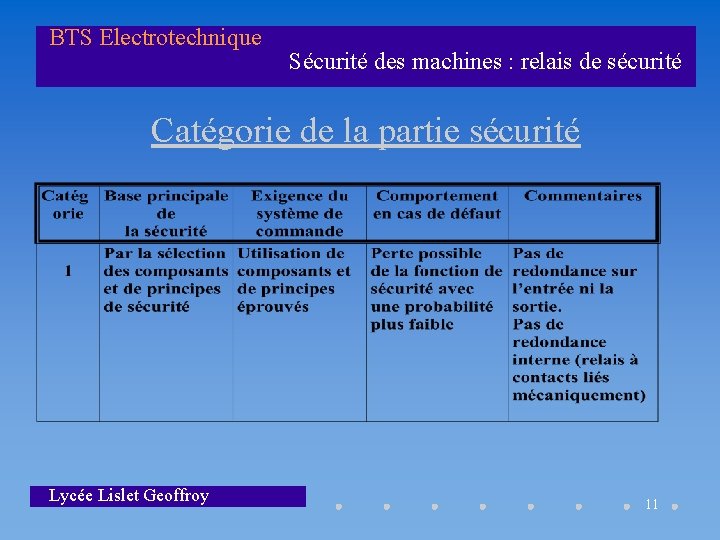

BTS Electrotechnique Sécurité des machines : relais de sécurité Catégorie de la partie sécurité Lycée Lislet Geoffroy 11

BTS Electrotechnique Sécurité des machines : relais de sécurité Catégorie de la partie sécurité Lycée Lislet Geoffroy 12

BTS Electrotechnique Sécurité des machines : relais de sécurité Catégorie de la partie sécurité Lycée Lislet Geoffroy 13

BTS Electrotechnique Sécurité des machines : relais de sécurité Catégorie de la partie sécurité Lycée Lislet Geoffroy 14
