SCR SILICON CONTROLLED RECTIFIER Comportamiento cuando no conduce
- Slides: 19
SCR (SILICON CONTROLLED RECTIFIER)
Comportamiento cuando no conduce.
Modelo de dos transistores del SCR
Mecanismos como se puede iniciar conducción: a) Con Vak >0 e Ig adecuada b) Con Vak>>0 c) Con d. Vak/dt >>0 d) Con luz si el semiconductor esta expuesto para recibir luz e) Sobrecalentamiento
Se inicia conducción con Vak >0 e Ig adecuada. Ig se convierte en Ib 2 que inicia conducción de transistor 2. Su corriente de colector Ic 2 extrae corriente de la base del transistor 1 Ib 1 e inicia conducción de transistor 1. Al conducir el transistor 1 se incrementa la corriente Ib 2 y así los dos transistores se mantienen mutuamente en conducción y se puede quitar Ig.
Se inicia conducción con Vak >>0. Con Vak grande Iri es suficientemente grande para que reemplace a Ig y se convierta en Ib 2 que inicia conducción de transistor 2. La corriente de colector Ic 2 extrae corriente de la base del transistor 1 Ib 1 e inicia conducción de transistor 1. Al conducir el transistor 1 se incrementa la corriente Ib 2 y así los dos transistores se mantienen mutuamente en conducción
Se inicia conducción con d. Vak/dt >>0. Con d. Vak/dt grande Ici es suficientemente grande para que reemplace a Ig y se convierta en Ib 2 que inicia conducción de transistor 2. La corriente de colector Ic 2 extrae corriente de la base del transistor 1 Ib 1 e inicia conducción de transistor 1. Al conducir el transistor 1 se incrementa la corriente Ib 2 y así los dos transistores se mantienen mutuamente en conducción
Los tres mecanismos descritos anteriormente se pueden combinar para juntos o en combinaciones provocar el inicio de la conducción si Ig+Iri+Ici suman una corriente adecuada.

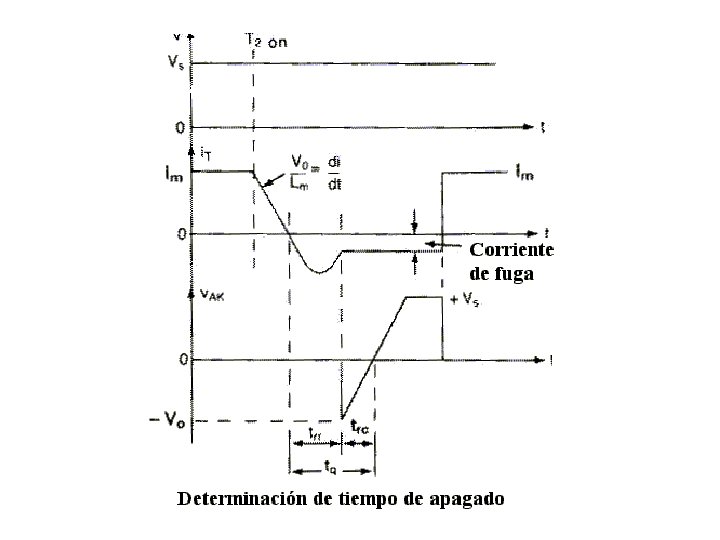

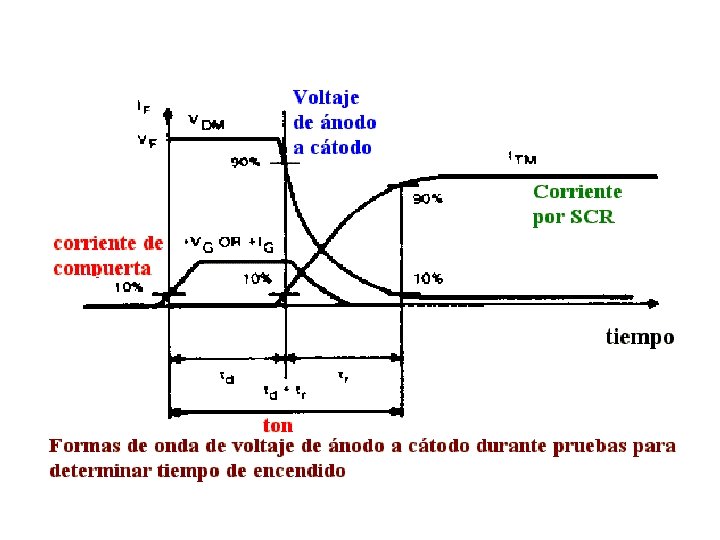

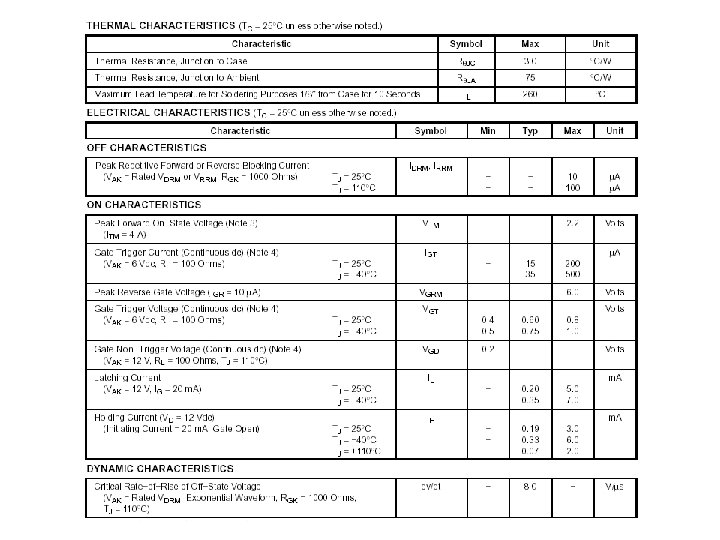

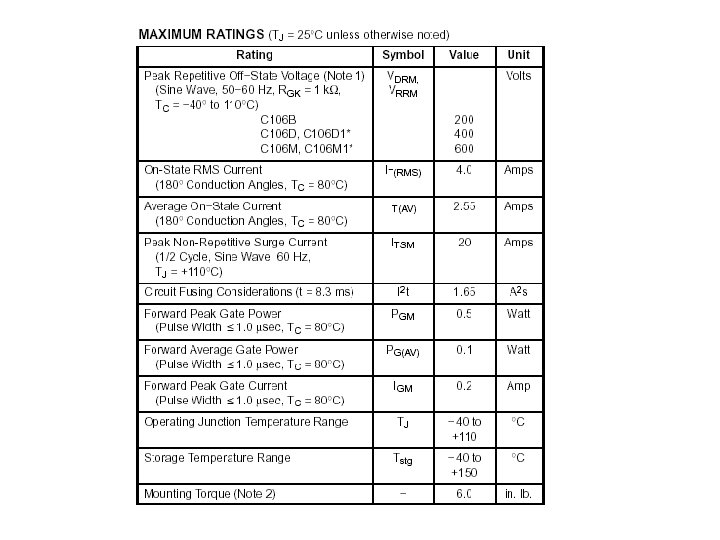

Símbolo Parámetro VDRM VTM Voltaje directo pico repetitivo de no conducción Corriente de fuga pico con voltaje directo Voltaje inverso pico repetitivo de no conducción Corriente de fuga pico con voltaje inverso Voltaje pico de conducción IH Corriente de sostenimiento IDRM VRRM IRRM

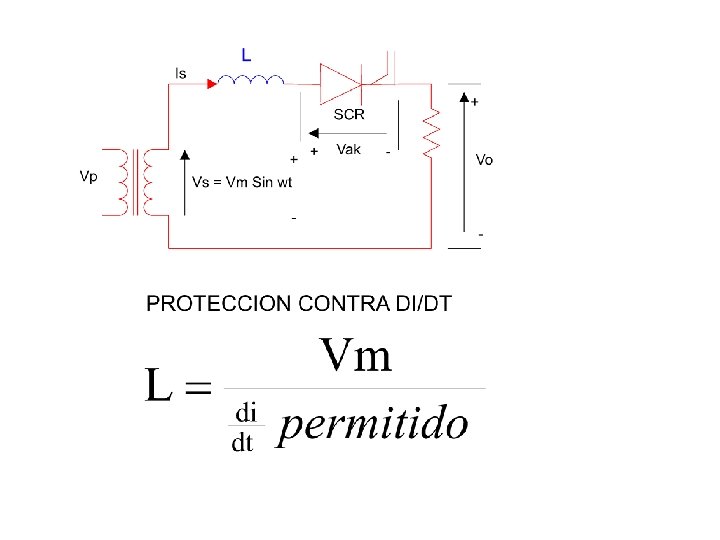

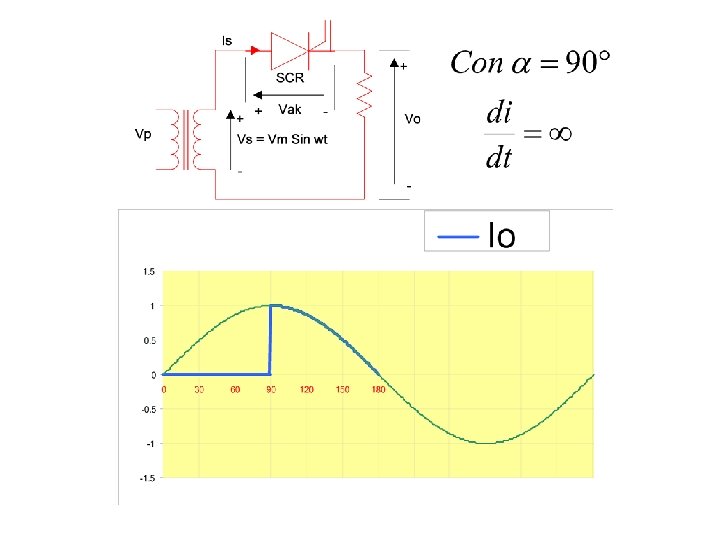

Generalmente se escoge Rs = 10 a 15 ohms y se modifica L para cumplir con el limite de dv/dt Cs se escoge para que en estado estable su corriente sea del orden de la corriente de fuga: Cs = Idrm/(w Vm)
Modelo de SCR para Pspice
