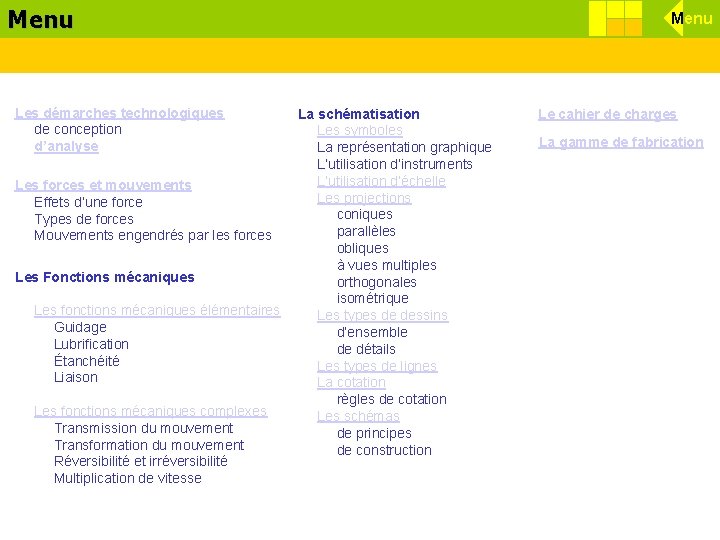

Menu d’une force Effets Les démarches technologiques de conception d’analyse Les forces et mouvements Effets d’une force Types de forces Mouvements engendrés par les forces Les Fonctions mécaniques Les fonctions mécaniques élémentaires Guidage Lubrification Étanchéité Liaison Les fonctions mécaniques complexes Transmission du mouvement Transformation du mouvement Réversibilité et irréversibilité Multiplication de vitesse X La schématisation Les symboles La représentation graphique L’utilisation d’instruments L’utilisation d’échelle Les projections coniques parallèles obliques à vues multiples orthogonales isométrique Les types de dessins d’ensemble de détails Les types de lignes La cotation règles de cotation Les schémas de principes de construction Menu Le cahier de charges La gamme de fabrication

L’analyse technologique X XX X X Menu

Les forces Effets d’une etforce mouvements X Effets d’une force On peut définir une force comme toute cause capable d’agir ou de produire un effet, toute action modifiant l’état de repos ou de mouvement d’un corps (Larousse). Symbole d’une force appliquée sur un objet Menu

Les forces Effets d’une etforce mouvements Les types de forces Nous distinguons généralement quatre types de force Tension Force qui a tendance à étirer les corps Compression Force qui a tendance à serrer les corps Cisaillement Torsion Force qui a tendance à couper les corps Force qui a tendance à tordre les corps X Menu

Les forces Effets d’une etforce mouvements Les mouvements engendrés par les forces - de rotation Mouvement d ’un corps autour d ’un axe fixe - de translation Mouvement d ’un corps dont toutes les parties gardent une direction constante - hélicoïdale Mouvements simultanés de rotation et de translation X Menu

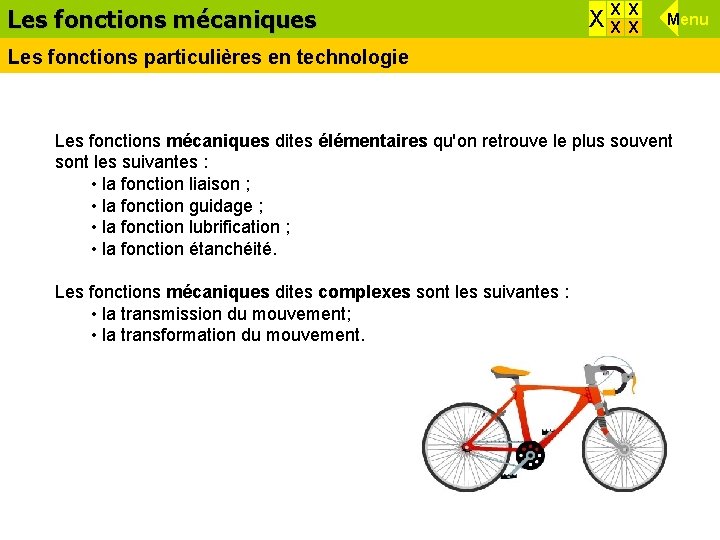

Les fonctions Effets d’une force mécaniques X XX X X Menu Les fonctions particulières en technologie Les fonctions mécaniques dites élémentaires qu'on retrouve le plus souvent sont les suivantes : • la fonction liaison ; • la fonction guidage ; • la fonction lubrification ; • la fonction étanchéité. Les fonctions mécaniques dites complexes sont les suivantes : • la transmission du mouvement; • la transformation du mouvement.

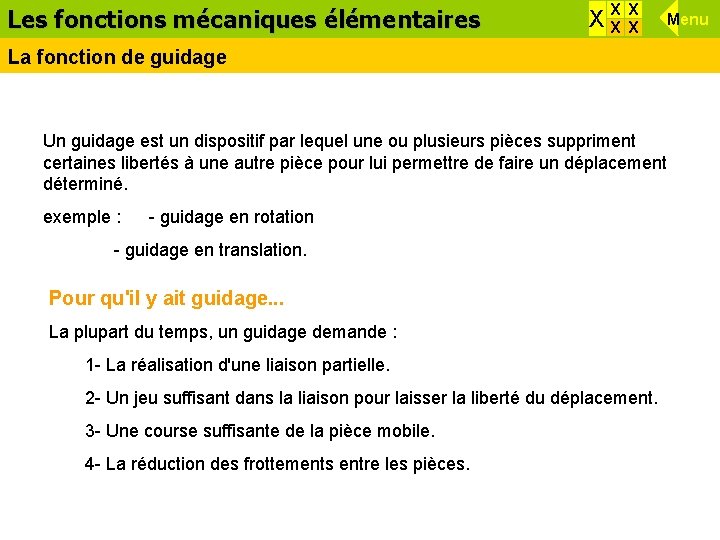

Les fonctions Effets d’une force mécaniques élémentaires X XX X X La fonction de guidage Un guidage est un dispositif par lequel une ou plusieurs pièces suppriment certaines libertés à une autre pièce pour lui permettre de faire un déplacement déterminé. exemple : - guidage en rotation - guidage en translation. Pour qu'il y ait guidage. . . La plupart du temps, un guidage demande : 1 - La réalisation d'une liaison partielle. 2 - Un jeu suffisant dans la liaison pour laisser la liberté du déplacement. 3 - Une course suffisante de la pièce mobile. 4 - La réduction des frottements entre les pièces. Menu

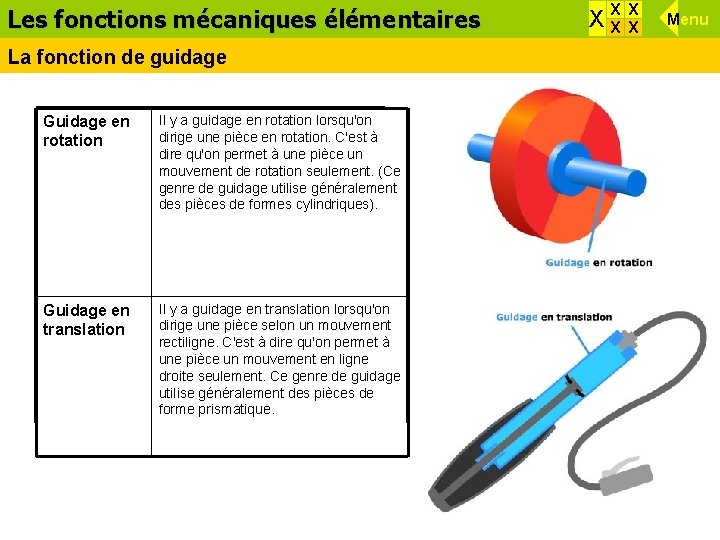

Les fonctions Effets d’une force mécaniques élémentaires La fonction de guidage Guidage en rotation Il y a guidage en rotation lorsqu'on dirige une pièce en rotation. C'est à dire qu'on permet à une pièce un mouvement de rotation seulement. (Ce genre de guidage utilise généralement des pièces de formes cylindriques). Guidage en translation Il y a guidage en translation lorsqu'on dirige une pièce selon un mouvement rectiligne. C'est à dire qu'on permet à une pièce un mouvement en ligne droite seulement. Ce genre de guidage utilise généralement des pièces de forme prismatique. X XX X X Menu

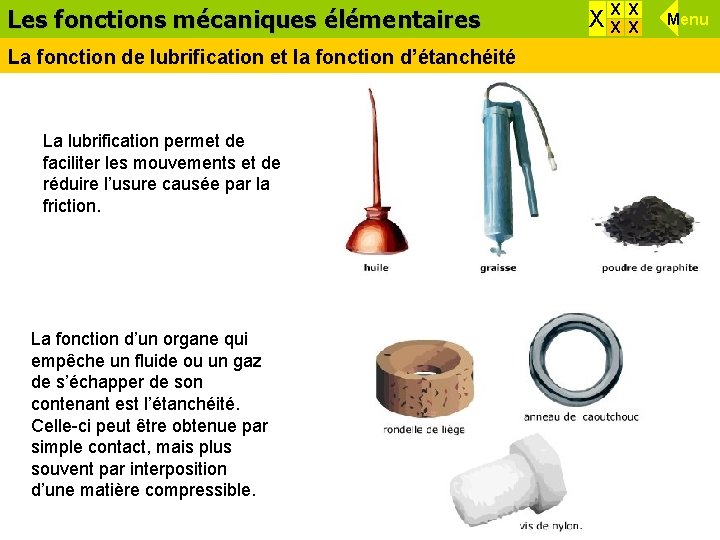

Les fonctions Effets d’une force mécaniques élémentaires La fonction de lubrification et la fonction d’étanchéité La lubrification permet de faciliter les mouvements et de réduire l’usure causée par la friction. La fonction d’un organe qui empêche un fluide ou un gaz de s’échapper de son contenant est l’étanchéité. Celle-ci peut être obtenue par simple contact, mais plus souvent par interposition d’une matière compressible. X XX X X Menu

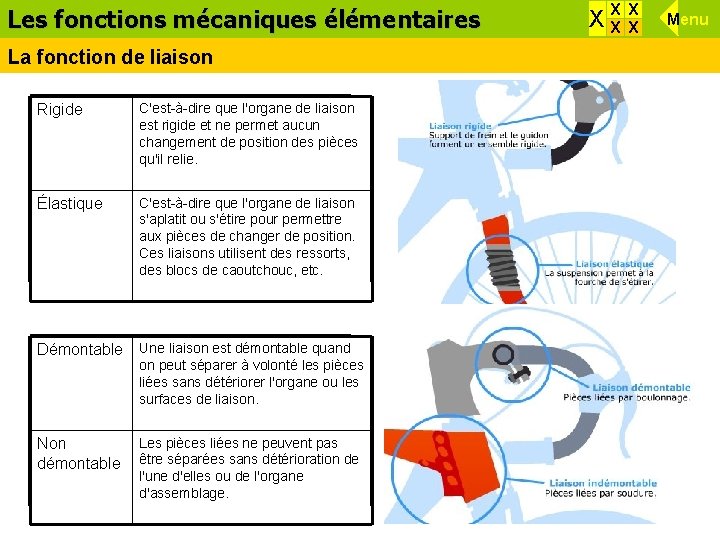

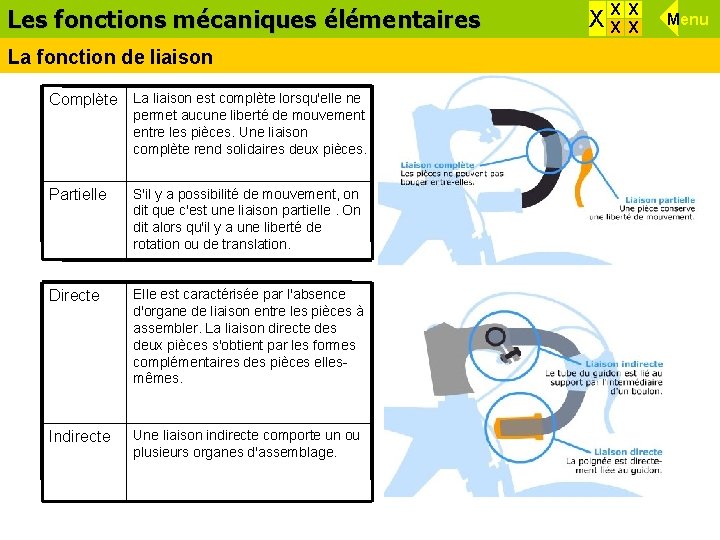

Les fonctions Effets d’une force mécaniques élémentaires La fonction de liaison Rigide C'est-à-dire que l'organe de liaison est rigide et ne permet aucun changement de position des pièces qu'il relie. Élastique C'est-à-dire que l'organe de liaison s'aplatit ou s'étire pour permettre aux pièces de changer de position. Ces liaisons utilisent des ressorts, des blocs de caoutchouc, etc. Démontable Une liaison est démontable quand on peut séparer à volonté les pièces liées sans détériorer l'organe ou les surfaces de liaison. Non démontable Les pièces liées ne peuvent pas être séparées sans détérioration de l'une d'elles ou de l'organe d'assemblage. X XX X X Menu

Les fonctions Effets d’une force mécaniques élémentaires La fonction de liaison Complète La liaison est complète lorsqu'elle ne permet aucune liberté de mouvement entre les pièces. Une liaison complète rend solidaires deux pièces. Partielle S'il y a possibilité de mouvement, on dit que c'est une liaison partielle. On dit alors qu'il y a une liberté de rotation ou de translation. Directe Elle est caractérisée par l'absence d'organe de liaison entre les pièces à assembler. La liaison directe des deux pièces s'obtient par les formes complémentaires des pièces ellesmêmes. Indirecte Une liaison indirecte comporte un ou plusieurs organes d'assemblage. X XX X X Menu

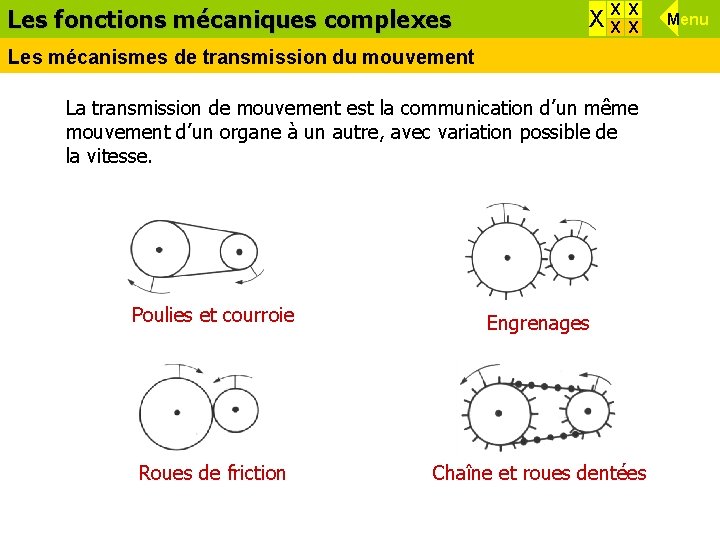

Les fonctions Effets d’une force mécaniques complexes X XX X X Les mécanismes de transmission du mouvement La transmission de mouvement est la communication d’un même mouvement d’un organe à un autre, avec variation possible de la vitesse. Poulies et courroie Engrenages Roues de friction Chaîne et roues dentées Menu

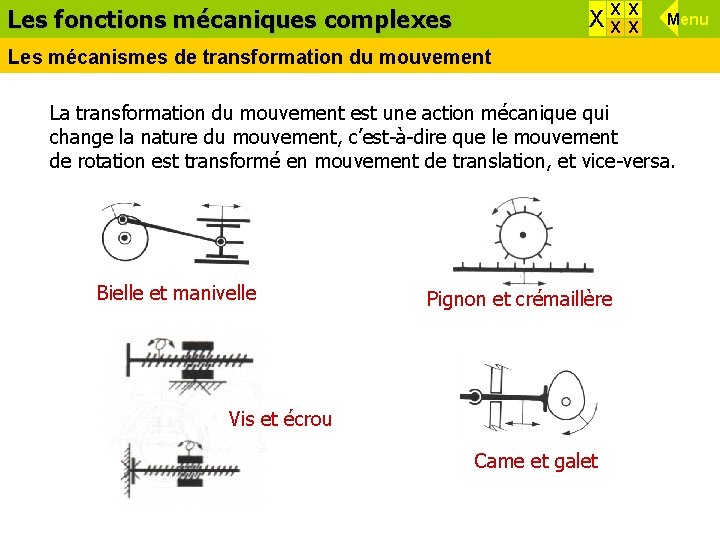

X XX Les fonctions Effets d’une force mécaniques complexes X X Menu Les mécanismes de transformation du mouvement La transformation du mouvement est une action mécanique qui change la nature du mouvement, c’est-à-dire que le mouvement de rotation est transformé en mouvement de translation, et vice-versa. Bielle et manivelle Pignon et crémaillère Vis et écrou Came et galet

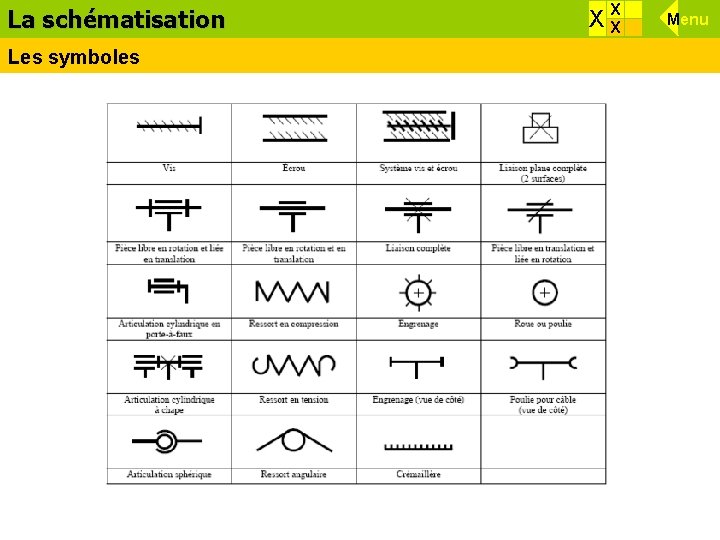

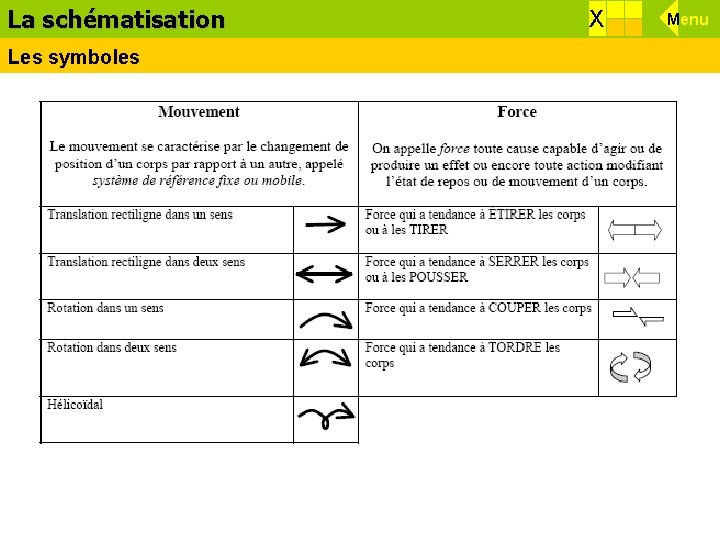

La schématisation Effets d’une force Les symboles X Menu

La schématisation Effets d’une force Les symboles X XX Menu

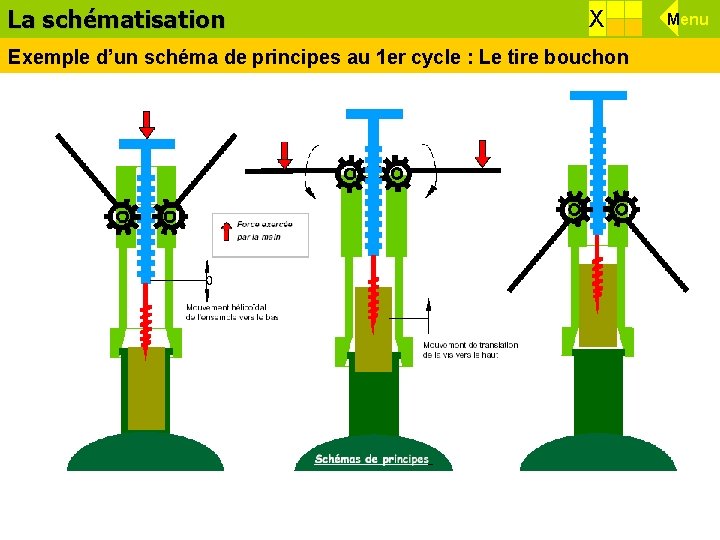

La schématisation X Exemple d’un schéma de principes au 1 er cycle : Le tire bouchon Menu

X XX La schématisation Exemple d’un schéma de principes au 2 e cycle : le poinçon F ARTICULATION LEVIER Pièce libre en translation et liée en rotation RESSORT DE COMPRESSION FEUILLE DE PAPIER POINÇON MATRICE On identifie: Le nom des pièces Les symboles de mouvements La ou les forces d’action Menu
