SCHODIŠTĚ
• Kce sloužící ke spojení různých výškových úrovní • Za schodiště lze považovat min. 3 výškové stupně • Od 3 stupňů by mělo být zábradlí • Schodišťové rameno min. 3 – max. 16 stupňů

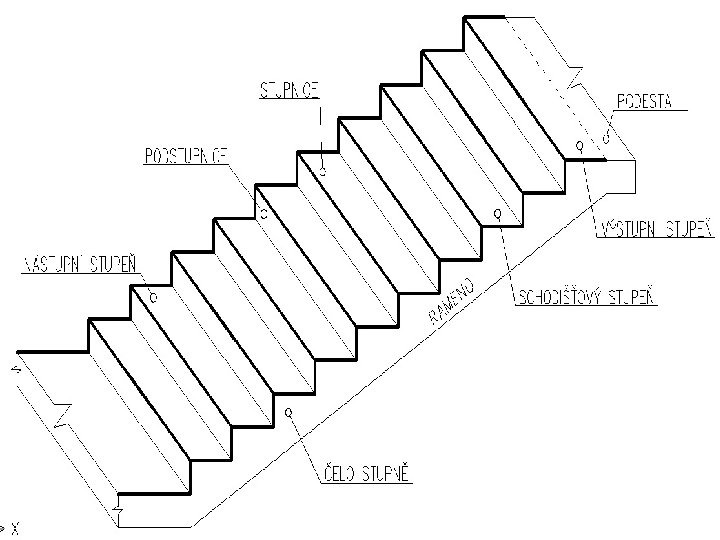

NÁZVOSLOVÍ

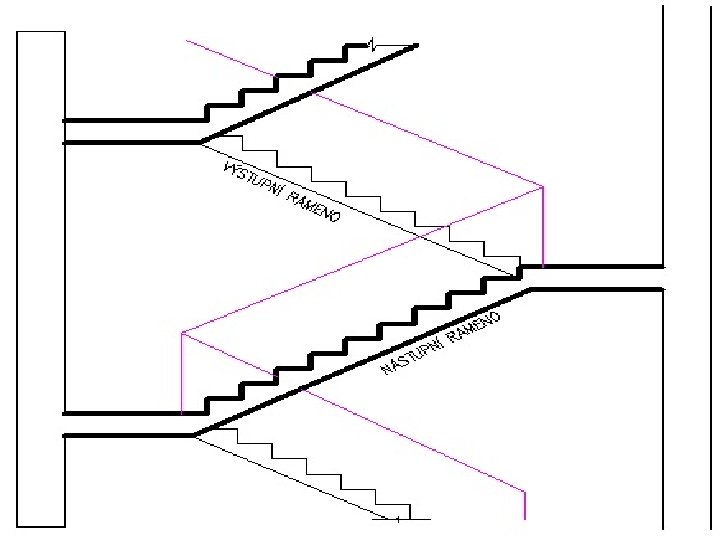

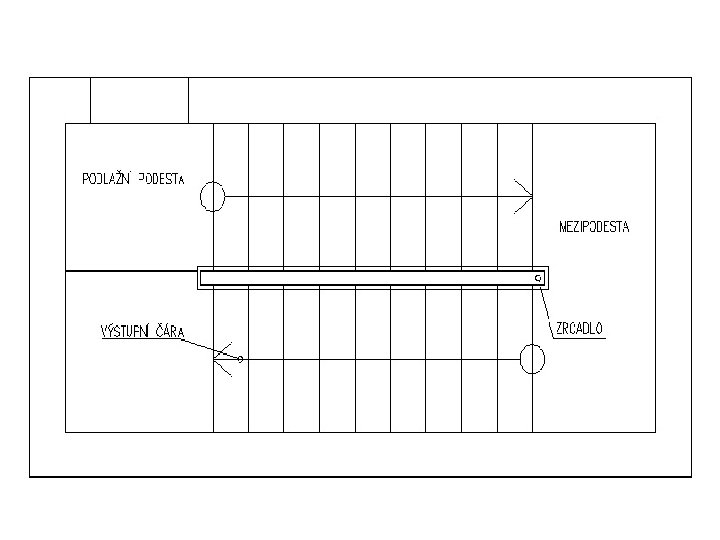

POJMY • mezipodesta – spojuje jednotlivá schodišťová ramena ve stejné výšce • zrcadlo – prostor mezi nástupním a výstupním ramenem (volný, vyzděný ) • jalový stupeň – první, nástupní stupeň schodišťového ramena, který je zabudovaný do podesty • ukončovací stupeň – poslední, výstupní stupeň schodišťového ramene, který je zabudovaný do mezipodesty nebo podesty • schodnice - šikmý nosník podporující schodišťové rameno nebo schodišťové stupně
ROZDĚLENÍ:

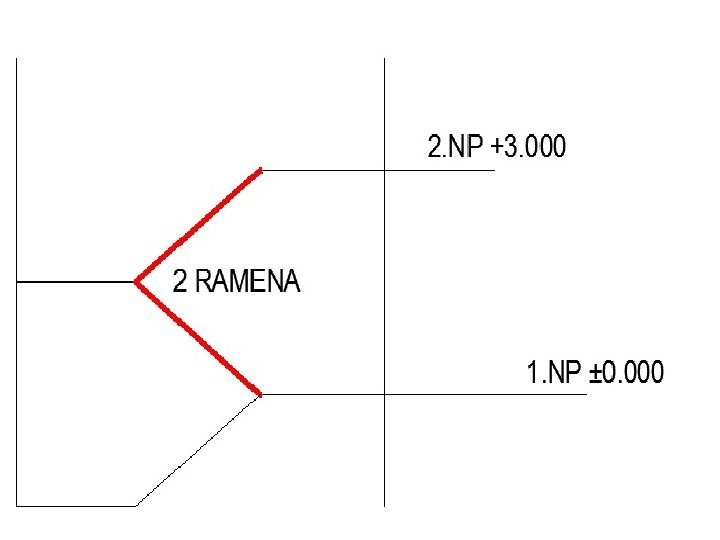

PODLE POČTU SCHODIŠŤOVÝCH RAMEN • • 1. ramenné 2. ramenné 3. ramenné víceramenné
PODLE SMĚRU STOUPANÍ • Levotočivé • Pravotočivé
PODLE SMĚRU A TVARU(VÝSTUPU) • Přímočaré • Křivočaré
PODLE VZTAHU K OBJEKTU • • Terénní Předložené Hlavní Pomocné
PODLE KČNÍHO USPOŘÁDÁNÍ Schodiště s – plně podporovanými stupni - oboustranně podporovanými stupni - jednostranně podporovanými stupni - zavěšenými stupni
PODLE MATERIÁLU • • • Kamenná Betonová Ocelová Dřevěná Skleněná Kombinovaná
NÁVRH A VÝPOČET SCHODIŠTĚ
VZORCE • Odvození dle délky lidského kroku 610 – 630 2 h+b= 610 – 630 • Pomocný vzorec : b-h≈120
• Optimální výška schodu 160 – 173 mm • Nad 180 mm pouze suterény a pomocné schody
3000/165=18, 18 NÁVRH POČTU SCHODŮ 3000/18=166, 66 2 h+b=610 – 630 2*166, 66+b=610 – 630 b= 276, 8 mm 296, 8 mm
b-h≈120 290 -166, 66=123, 4
NÁVRH RD Schody – dřevěné - kombinace (dřevo + ocel) - ŽB - skleněné
• Šířka schodišťového ramene min. 900 mm • Výška zábradlí 900 mm nad hranou • Výška stupně (165 – 175 mm) , (180 – 200 mm ve sklepech)
NÁVRH BYTOVÝ DŮM • Šířka schodišťového ramene – 1200 mm • Do 4. patra bez výtahu • Od 5. patra – potřebný výtah Materiál – ŽB - kombinace I profilů (+ PZD desky)
ZÁBRADLÍ • Ukončuje schodišťová ramena na volných koncích, jsou ukončena madly • Musí být : pevná, bezpečná, estetická • Dávají se od 3. schod. stupně • Výška : 900 – 1100 mm • Šířka mezer v zábradlí max : 120 mm • Madlo umístěno alespoň na jedné straně
Materiál zábradlí : KCE : ŽB , dřevo, …. VÝPLŇ : dřevo , plast , sklo, …. MADLA : dřevo , plast , kov , lana, ….
RAMPY • Sklon do 20° • Při délce rampy větší než 9 m , je potřeba odpočívadlo (o velikosti 1, 5 – 2 m ) • Doporučený sklon pro vozíčkáře je 8%
