Schmas de la base du crne Pr SM

Schémas de la base du crâne Pr SM BOUKERCHE Année universitaire 2013 -2014

Endobase

Situation de l’endobase Crâne osseux Voûte/calotte /calvaria se a B Crâne facial Vue latérale

1 Constitution 2 1 -Fosse crânienne ant 2 -Fosse crânienne moyenne 3 -Fosse crânienne postérieure 3

Orientation oblique en bas et en arrière

L’endobase : description générale La face endocrânienne de la base du crâne est très irrégulière. 1 2 3 Disposée obliquement en bas et en arrière , elle est divisée en trois étages répondant aux fosses crâniennes 1 -●Antérieure (fronto-ethmoidale) 2 -●Moyenne ( temporosphénoidal) 3 -●Postérieure (temporo-occipitalal ) Elle est traversée par de nombreux foramens

1 2 4 3 Endobase : fosse crânienne antérieure : peu excavée Elle est occupée par les lobes frontaux du cerveau La partie médiane présente d’avant en arrière : 1 -Foramen coecum 2 -Processus crista-galli 3 -Lame criblée de l’ethmoide La partie latérale circonscrit le segment orbitaire du frontal ( 4 ) ou bosses frontales marquée par l’empreinte des gyurus ( circonvolutions ) cérébraux et qui s’articule en arrière par les petites ailes du sphénoides

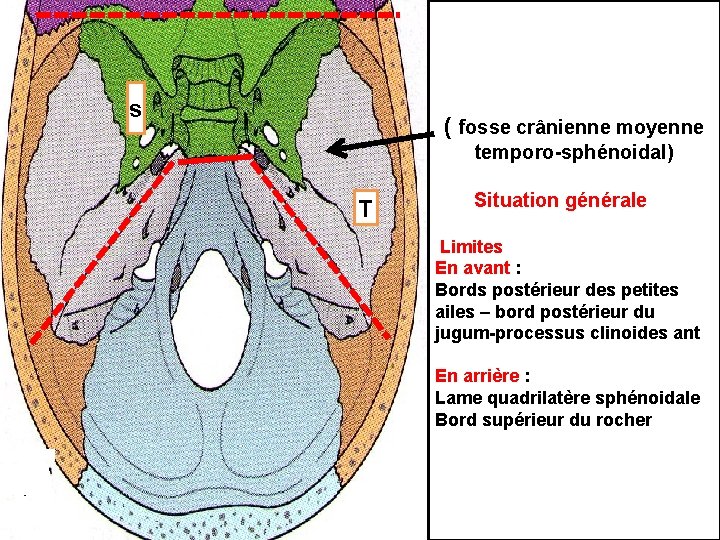

s ( fosse crânienne moyenne temporo-sphénoidal) T Situation générale Limites En avant : Bords postérieur des petites ailes – bord postérieur du jugum-processus clinoides ant En arrière : Lame quadrilatère sphénoidale Bord supérieur du rocher

Canal optique Processus clinoides antérieurs Selle turcique ( fosse hypophysaire) Processus clinoides postérieurs Fosse hypophysaire selle turcique creusée dans le corps du sphénoide avec les processus clinoides antérieures qui surplombent les canaux optiques et les processus clinoides postérieurs qui surplombent la selle turcique de chaque côté du dos de la Dos de la selle turcique selle Les parois latérales du corps Partie médiane de l’étage sphénoidal sont creusés par le sillon carotidien. temporo-sphénoidal

2 P(3) 1 Fissure orbitaire supérieure T ( 4 ) Foramens rond – ovaleépineux La grande aile du sphénoide (1) et la petite aile(2) du sphénoide s’articule avec le Parié ( 3 ) et le Temporal ( partie squameuse ) ( Foramens : rond – ovale – épineux Fissure orbitaire supérieure Canal carotidien Partie latérale de la fosse temporo-sphénoidal

1 Temporal Vue endocrânienne de la base du crâne Fosse crânienne postérieure temporooccipitale 2 Situation : postérieure Occipital 3 Limites : En avant: 1 -Lame quadrilatère- 2 -bord antéro-sup de la pyramide pétreuse En arrière : 3 -Bord supérieur des gouttières des sinus latéraux

Temporal 1 Vue endocrânienne de la base du crâne Fosse crânienne postérieure temporooccipitale Constitution Os occipital 1 -Clivus 2 - Ecaille de l’occipital 2 Os Temporal 3 -Pyramide pétreuse

2 5 6 Vue endocrânienne de la base du crâne 1 -Foramen magnum 2 - Clivus de la partie basilaire de l’os occipital 1 3 -Crête occipitale interne 4 -Protubérance occipitale interne 3 5 -Foramen jugulaire 6 -Méat acoustique interne 4

EXOBASE

Arcade alvéolaire du maxillaire Palais osseux Partie orbitaire de l’os frontal Arcade zygomatique Choannes Face inférieure del’os sphénoidal Face inférieure de l’os temporal Face inférieure de l’os occipital avec le foramen magnum Constitution de l’exobase

5 1 2 4 6 Choannes 3 Etage facial 1 -Arcade alvéolaire du maxillaire 2 -Processus maxillaire du palatin 3 -Lame horizontale du palatin 4 -Partie orbito-nasale du frontal Foramens 5 -Foramen incisif 6 -Foramen grand palatin 7 - Fosse infra-temporale Ecaille de l’os occipital

Palais osseux Etage occipito-temporal L’extrémité postérieure de la face inférieure de l’os sphénoidal Face inférieure de l’os temporal Face inférieure de l’os occipital avec le foramen magnum Constitution de la partie temporo-occipitale

Etage temporo-occipital Au lieu et d ’avant- en arrière 1 2 3 1 -Partie basilaire de l’occipital 2 -Foramen magnum 3 -Protubérance occipitale externe

Etage temporo-occipital 1 2 3 5 4 6 ●Condyle du temporal (1) ●Cavité glénoide (2) ●Processus styloide (3) ●Rainure du digastrique(4) ●Processus mastoide (5) ●Ecaille de l’occipital (6)

Etage temporo-occipital Les Foramens 2 1 3 4 5 6 1 -Trou déchiré antérieur 2 -Canal carotidien 3 -Foramen jugulaire 4 -Foramen stylo-mastoidien 5 -Canal condylaire 6 -Foramen mastoidien
