Schémas de distribution HTA 3. La double dérivation Cliquez lorsque vous voyez ceci : Clic

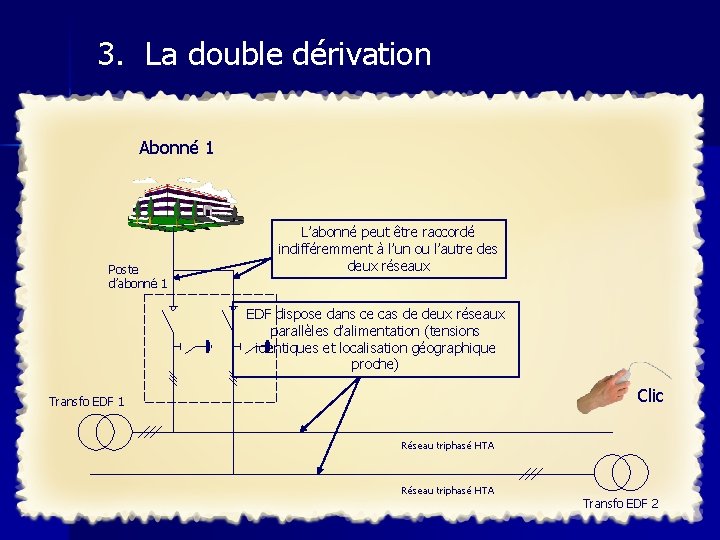

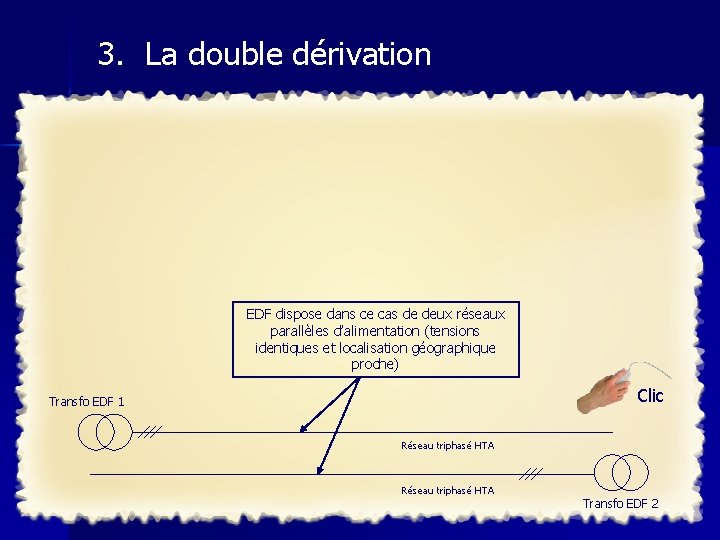

3. La double dérivation EDF dispose dans ce cas de deux réseaux parallèles d’alimentation (tensions identiques et localisation géographique proche) Clic Transfo EDF 1 Réseau triphasé HTA Transfo EDF 2

3. La double dérivation Abonné 1 Poste d’abonné 1 L’abonné peut être raccordé indifféremment à l’un ou l’autre des deux réseaux EDF dispose dans ce cas de deux réseaux parallèles d’alimentation (tensions identiques et localisation géographique proche) Clic Transfo EDF 1 Réseau triphasé HTA Transfo EDF 2

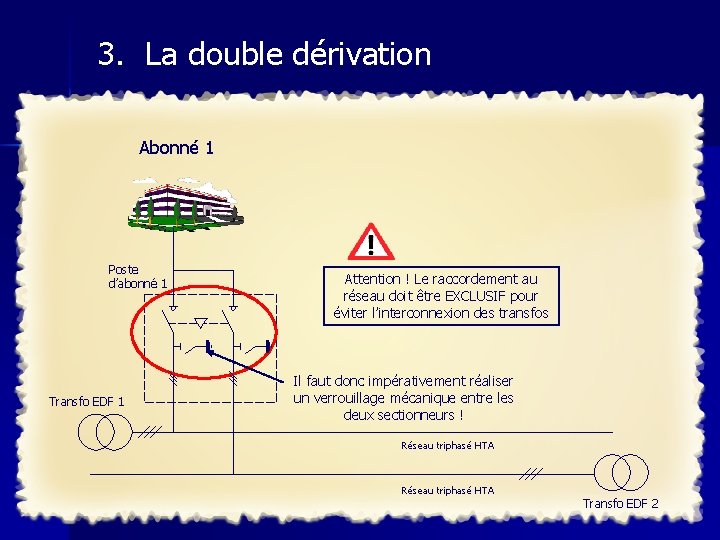

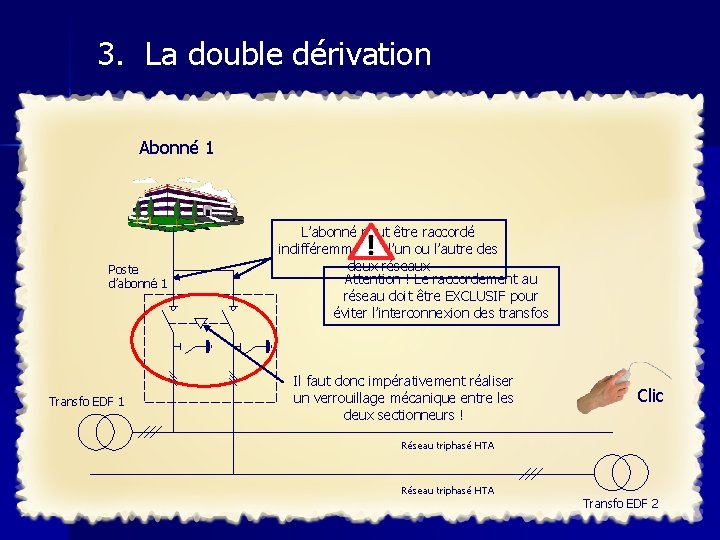

3. La double dérivation Abonné 1 Poste d’abonné 1 Transfo EDF 1 L’abonné peut être raccordé indifféremment à l’un ou l’autre des deux réseaux Attention ! Le raccordement au réseau doit être EXCLUSIF pour éviter l’interconnexion des transfos Il faut donc impérativement réaliser un verrouillage mécanique entre les deux sectionneurs ! Clic Réseau triphasé HTA Transfo EDF 2

3. La double dérivation Abonné 1 Poste d’abonné 1 Transfo EDF 1 Attention ! Le raccordement au réseau doit être EXCLUSIF pour éviter l’interconnexion des transfos Il faut donc impérativement réaliser un verrouillage mécanique entre les deux sectionneurs ! Réseau triphasé HTA Transfo EDF 2

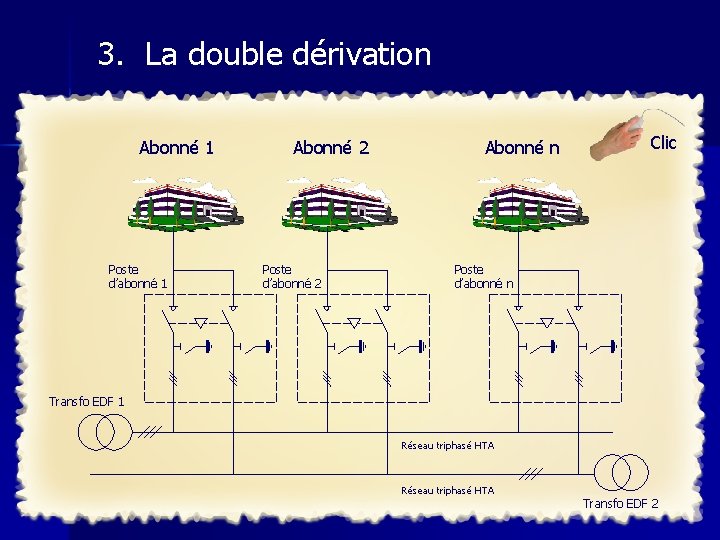

3. La double dérivation Abonné 1 Poste d’abonné 1 Abonné 2 Poste d’abonné 2 Abonné n Clic Poste d’abonné n Transfo EDF 1 Réseau triphasé HTA Transfo EDF 2

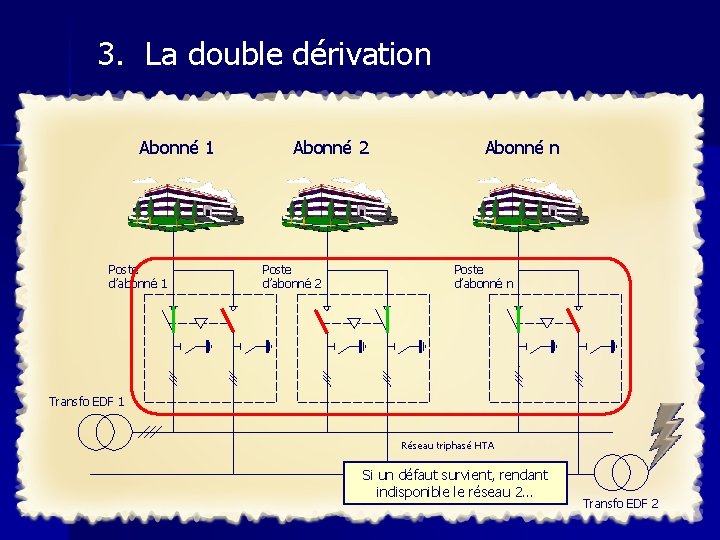

3. La double dérivation Abonné 1 Poste d’abonné 1 Abonné 2 Poste d’abonné 2 Abonné n Poste d’abonné n Transfo EDF 1 Réseau triphasé HTA Si un défaut survient, rendant Réseau triphasé HTA indisponible le réseau 2… Transfo EDF 2

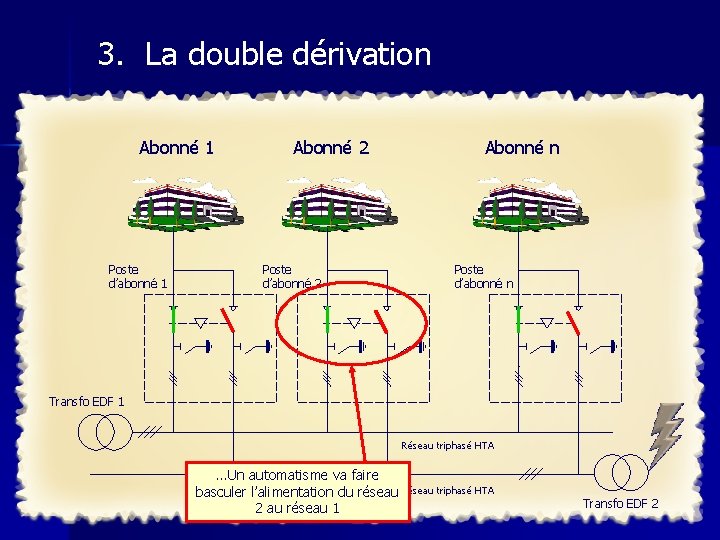

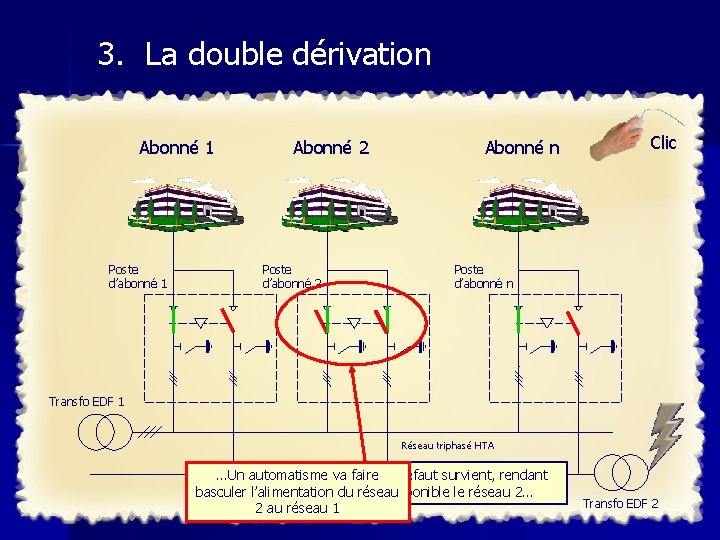

3. La double dérivation Abonné 1 Poste d’abonné 1 Abonné 2 Poste d’abonné 2 Abonné n Clic Poste d’abonné n Transfo EDF 1 Réseau triphasé HTA …Un automatisme va faire Si un défaut survient, rendant Réseau triphasé HTA basculer l’alimentation du réseau indisponible le réseau 2… 2 au réseau 1 Transfo EDF 2

3. La double dérivation Abonné 1 Poste d’abonné 1 Abonné 2 Poste d’abonné 2 Abonné n Poste d’abonné n Transfo EDF 1 Réseau triphasé HTA …Un automatisme va faire basculer l’alimentation du réseau Réseau triphasé HTA 2 au réseau 1 Transfo EDF 2
