Schma de principe et schma de construction En

Schéma de principe et schéma de construction En collaboration avec : Janvier 2009 www 2. cslaval. qc. ca/cdp

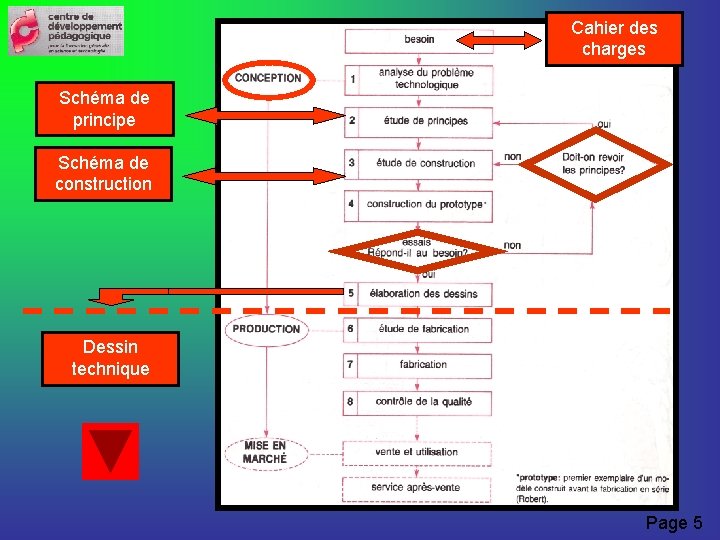

Cahier des charges Schéma de principe Schéma de construction Dessin technique Page 5

Schéma de principe n tio p e c n Co À main levée Schématisation Simplifié Dessin technique Schéma de constructio n Par ordinateur À main levée (croquis) Dessin technique (industriel) Élaboré Pro duc tion Aux instruments conventionnels Dessin assisté par ordinateur (DAO) Page 6

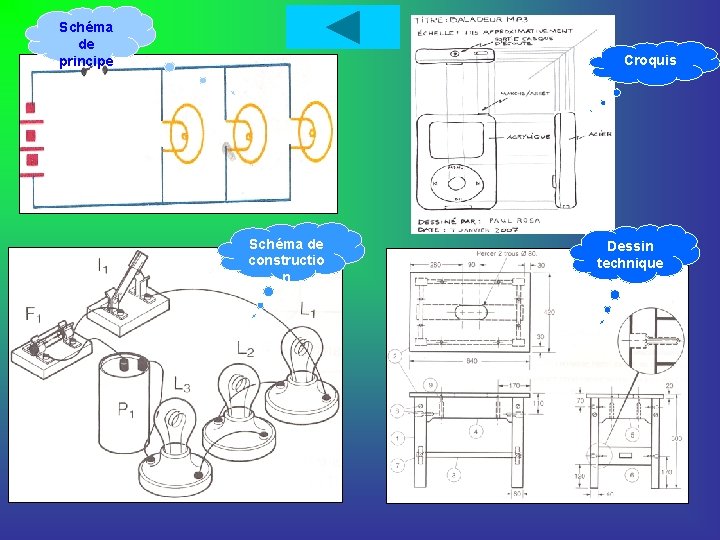

Schéma de principe Croquis Schéma de constructio n Dessin technique

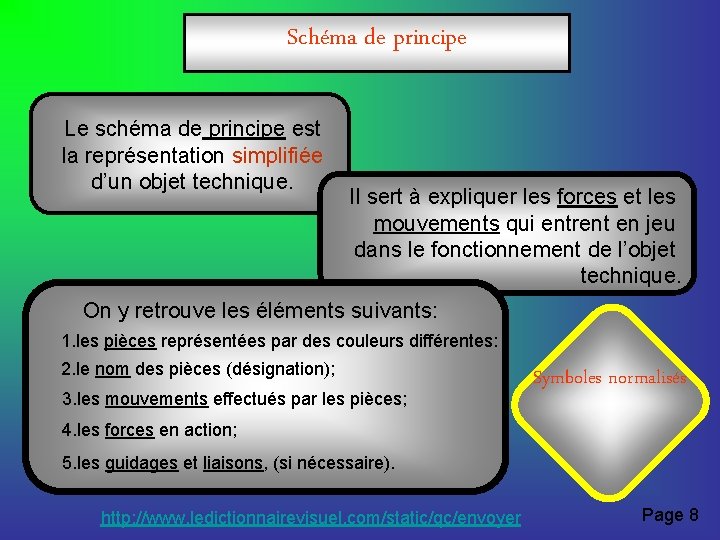

Schéma de principe Le schéma de principe est la représentation simplifiée d’un objet technique. Il sert à expliquer les forces et les mouvements qui entrent en jeu dans le fonctionnement de l’objet technique. On y retrouve les éléments suivants: 1. les pièces représentées par des couleurs différentes: 2. le nom des pièces (désignation); 3. les mouvements effectués par les pièces; Symboles normalisés 4. les forces en action; 5. les guidages et liaisons, (si nécessaire). http: //www. ledictionnairevisuel. com/static/qc/envoyer Page 8

Symboles des mouvements et des forces Symboles normalisés Translation unidirectionnelle Traction Translation bidirectionnelle Compression Rotation unidirectionnelle Rotation bidirectionnelle Cisaillement Torsion Rotation et translation Page 9

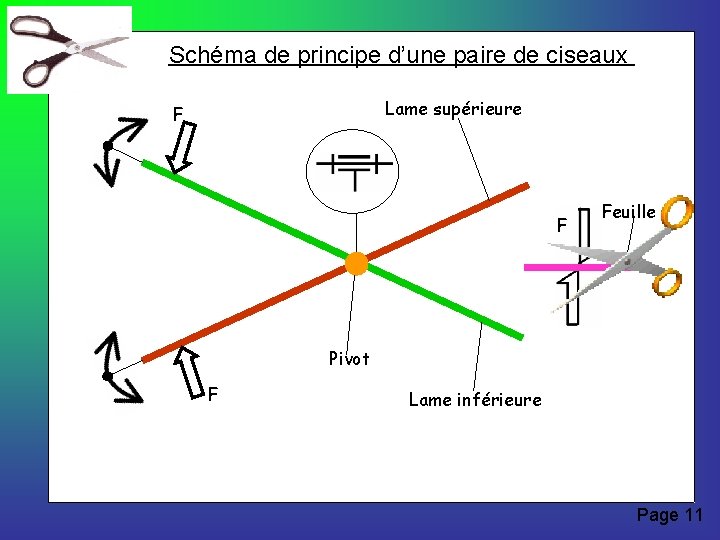

Schéma de principe d’une paire de ciseaux Lame supérieure F F Feuille Pivot F Lame inférieure Page 11

Schéma de construction Le schéma de construction est une forme de dessin technique qui indique la façon de construire un objet. Il sert à présenter les pièces utilisées ainsi que leurs rôles respectifs. On y retrouve les éléments suivants: 1. les pièces composant l’objet technique: a. les types de matériaux à utiliser; b. les formes des pièces; c. les dimensions relatives; d. les noms des pièces. Symboles normalisés • les rôles différentes pièces: a. les liaisons entre les pièces; b. les guidages entre les pièces. Page 17

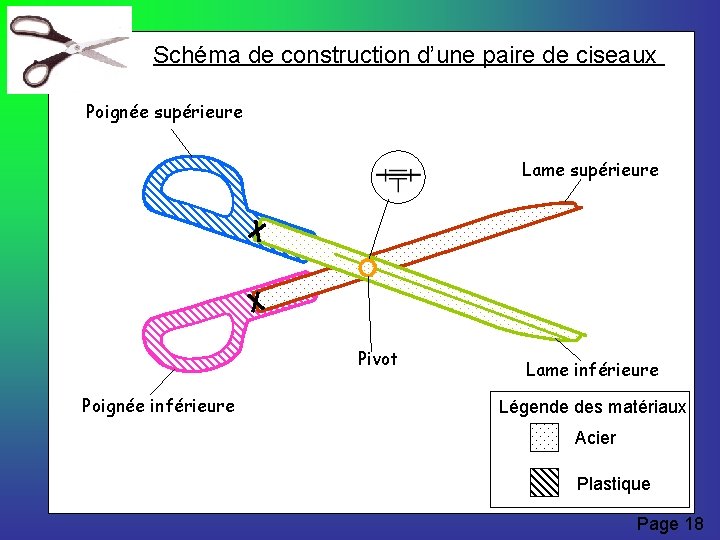

Schéma de construction d’une paire de ciseaux Poignée supérieure Lame supérieure Pivot Poignée inférieure Lame inférieure Légende des matériaux Acier Plastique Page 18

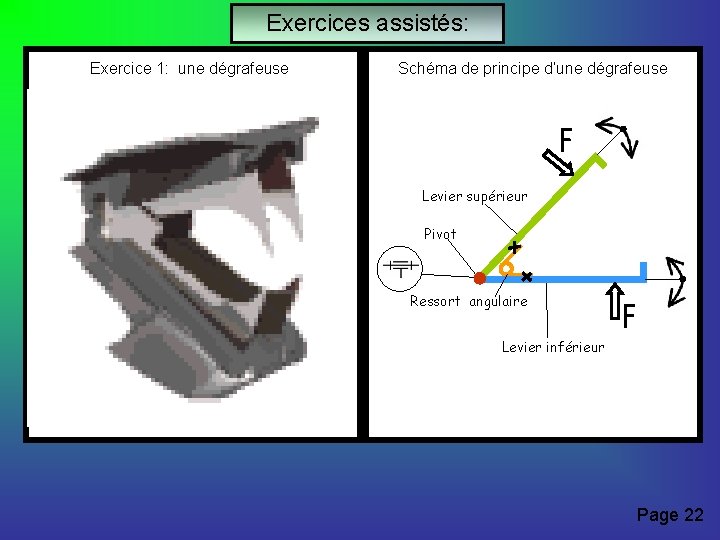

Exercices assistés: Exercice 1: une dégrafeuse Schéma de principe d’une dégrafeuse Levier supérieur Pivot Ressort Levier supérieur Levier inférieur Pivot Ressort angulaire Symboles normalisés Levier inférieur Page 22

Exercices assistés: Schéma de principe d’une dégrafeuse Schéma de construction d’une dégrafeuse Levier supérieur Protecteur Levier supérieur Pivot Ressort angulaire Levier inférieur Ressort angulaire Protecteur Légende des matériaux Acier Plastique Page 23
