Schaumeinsatz Löschmittel Schaum Ffw Dahlheim
Was ist Löschschaum Schaumeinsatz Löschschaum ist ein Schaum, der aus Luft, Wasser und einem speziellen Schaummittel besteht. Auf Grund des Einsatzes von Luft wird er auch als „Luftschaum“ bezeichnet. Bei der Feuerwehr findet er als Löschmittel für Brände der Brandklassen A und B seinen Einsatz. Ffw Dahlheim
Brandklassen Ffw Dahlheim Schaumeinsatz
Schaumarten Schaum wird im feuerwehrtechnischen Dienst in drei Kategorien, je nach Art ihrer Schaumbildung (Verschäumung), unterteilt. Schwerschaum Mittelschaum Leichtschaum Ffw Dahlheim Schaumeinsatz
Verschäumungszahl Schaumeinsatz Das Verhältnis zwischen Luft und Schaummittel-Wasser-Gemisch wird als Verschäumungszahl bezeichnet. Anschaulich bedeutet eine Verschäumungszahl von x, dass für einen Teil Wasser-Schaummittel-Gemisch x Teile Luft zum verschäumen verbraucht (= im Schaum enthalten) worden sind. Die Verschäumungszahl hängt bauartbedingt vom verwendeten Schaumrohr ab und kann nicht eingestellt werden. Ffw Dahlheim
Schaumarten Art Schaumeinsatz Verschäumungszahl Kühlwirkung Löschwirkung Verhältnis Schaummittel – Wasser Schwerschaum 4 bis 20 hohe Kühlen und ersticken Mittelschaum über 20 bis 200 gering Ersticken und kühlen Leichtschaum über 200 sehr gering ersticken Ffw Dahlheim
Schwerschaum Schaumeinsatz Ein relativ nasser Schaum, mit dem man gute Wurfweiten erzielen kann. Schwerschaum kann unter Umständen (abhängig von Schaummittel, Verschäumung und nicht zuletzt der Oberfläche der Fläche) bedingt an senkrechten Flächen „kleben“ bleiben. Hoher Kühleffekt durch den hohen Wasseranteil. Ffw Dahlheim
Mittelschaum Ein Kompromiss aus Schwer- und Leichtschaum, der noch relativ gut geworfen werden kann, aber keine so hohe Kühlwirkung erzielt dafür aber leichter ist. Ffw Dahlheim Schaumeinsatz
Leichtschaum Schaumeinsatz Kann nicht geworfen werden, da er so leicht ist, dass er bereits vom Wind weg geweht werden kann. Bei Hitzeeinwirkung platzen die Bläschen im Schaum, weil der geringe Wasseranteil schnell verdampft. Da das Volumen des entstehenden Dampfes das des zerstörten Schaums übersteigt, kommt es zu einer Stickwirkung durch Sauerstoffverdrängung. Ffw Dahlheim
Welche Schaummittel werden Bei der Ffw verwendet Schaumeinsatz In deutschen Feuerwehren kommt nahe zu nur ein Mehrbereichsschaummittel zum Einsatz, da sich mit diesem alle Schaumarten erzeugt werden. Dies hat auch den Vorteil, das die Beladung der Löschfahrzeuge für andere Einsatzgeräte freigehalten werden können. Ffw Dahlheim
Aufbereitungsverfahren Schaumeinsatz Das meist verbreiteste Verfahren der Feuerwehren zur Schaumerzeugung ist das Nebenanschlussverfahren. Hierzu wird nach dem Verteiler ein Zumischer gesetzt und die Schaumlösung in die dafür vorgesehen Armaturen geleitet und dort in Schaum umgewandelt. Ffw Dahlheim

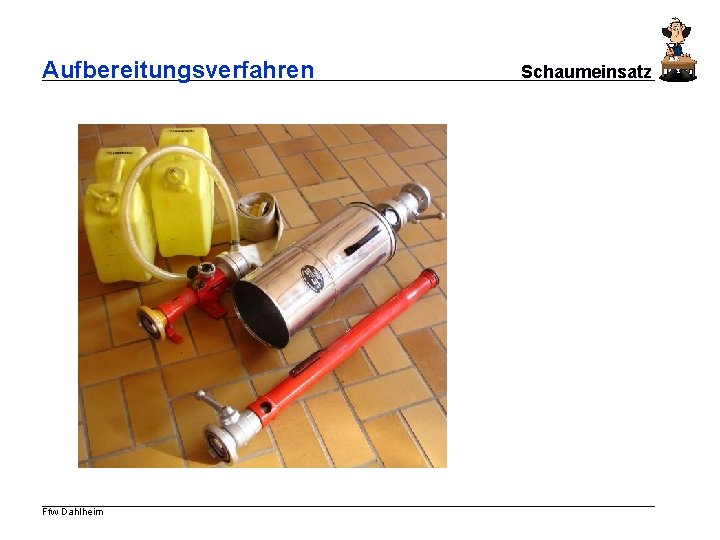

Aufbereitungsverfahren Ffw Dahlheim Schaumeinsatz
Aufbereitungsverfahren Schaumeinsatz Funktionsprinzip der Strahlpumpe am Beispiel des Zumischers: Wasser strömt in die Strahlpumpe. Die Düse (rot) verengt sich, das Wasser wird beschleunigt und der Druck im Zumischer sinkt. Dadurch wird das Schaummittel (gelb) durch den zweiten Einlass oben in die Pumpe gesaugt und dann durch Reibung vom Wasser mitgerissen. Das Gemisch tritt in eine zweite Düse (rot) ein, die sich erweitert. Dadurch sinkt die Geschwindigkeit und der Druck nimmt wieder zu. Ffw Dahlheim
Aufbereitungsverfahren Links: Mittelschaumrohr; rechts: Schwerschaumrohr Ffw Dahlheim Schaumeinsatz
Einsatz mit Schaumrohr nach Fw. Dv 3 Schaumeinsatz Angriffstruppmann - nimmt das Schaumrohr vor Schlauchtruppführer - bringt den Schaummittelbehälter vor - bedient den Zumischer Schlauchtruppmann - bringt den Zumischer und den Ansaugschlauch vor - kuppelt den Zumischer in die verlegte Schlauchleitung - stellt die Verfügbarkeit des Schaummittels am Zumischer sicher - bedient den Verteiler Ffw Dahlheim
Einsatz mit Schaumrohr nach Fw. Dv 3 1) Position des Zumischers Die Pumpe steht schon und die 20 -m-BSchläuche sind bereit gelegt. An welche Stelle setzen Sie den Zumischer? a) direkt hinter die Pumpe b) eine B-Länge hinter die Pumpe c) eine B-Länge vor das Schaumrohr Ffw Dahlheim Schaumeinsatz
Einsatz mit Schaumrohr nach Fw. Dv 3 Schaumeinsatz Da der Zumischer nur begrenzt (bis maximal ca. 2 bar) Druckverluste ausgleichen kann, sollte die Entfernung zum Schaumrohr klein sein. Eine B-Länge stellt aber sicher, dass Schaummittel und Löschwasser sich hinreichend vermischen können. 2) Wahl des Schaumrohrs Ihr Zumischer hat eine Durchflussmenge von 400 l/min. Welchen Durchfluss muss dann Ihr Schaumrohr (Sie wollen ein Mittelschaumrohr verwenden) haben? a) 200 l b) 400 l c) 800 l Ffw Dahlheim
Einsatz mit Schaumrohr nach Fw. Dv 3 Schaumeinsatz Zumischer und Schaumrohr müssen den gleichen Durchfluss haben – unabhängig davon, ob es ein Mittelschaum- oder ein Schwerschaumrohr ist. 3) Druck Welchen Druck muss die Pumpe liefern, wenn das Schaumrohr 5 bar braucht? a) 5 bar b) mindestens 7 bar c) 6, 5 bar Ffw Dahlheim
Einsatz mit Schaumrohr nach Fw. Dv 3 Schaumeinsatz Da der Zumischer einen Druckverlust von 25 bis 30 % erzeugt, muss sein Eingangsdruck mindestens 7 bar betragen, damit am Schaumrohr noch 5 bar ankommen. (30 % von 7 bar sind 2, 1 bar, zieht man die ab, bleiben noch 4, 9 bar übrig, also gerundet gerade noch 5 bar. ) 4) Schaummittelmenge Sie haben ein Mittelschaumrohr zur Verfügung mit einer Verschäumungszahl von 60. Es hat einen Durchfluss von 400 l/min. Auf Ihrem Schaummittelbehälter steht, dass eine Konzentration von 3 % empfohlen wird. Von diesem Schaummittel haben Sie sechs 20 -l-Kanister an Bord Ihres LF. Wie viel nutzbaren Schaum können Sie damit erzeugen, wenn 50 % des Schaums durch die Hitzewirkung zerstört werden? Wie lange reicht der Vorrat? a) 120 qm nutzbarer Schaum; Zeit: 10 min. b) 120 qm nutzbarer Schaum; Zeit: 300 min = 5 Std. c) 240 qm nutzbarer Schaum; Zeit: 10 min. Ffw Dahlheim
Einsatz mit Schaumrohr nach Fw. Dv 3 Schaumeinsatz Sie haben 6 × 20 l = 120 l Schaummittel; diese entsprechen 3 % der fertigen Schaummittel-Wasser-Mischung. 100 % sind dann 120 l : 3 × 100 = 4000 l Wasser. Schaummittel-Gemisch. Eine Verschäumungszahl von 60 bedeutet, dass das Volumen des Schaums 60 -mal so groß ist wie das Volumen des Wasser-Schaummittel-Gemisches, also 60 × 4000 l = 240 000 l oder 240 m 3. Bei einer Zerstörungsrate von 50 % bleibt davon jedoch nur die Hälfte übrig, also 120 m 3. Ihr Schaumrohr hat einen Durchfluss von 400 l/min – dieser Durchfluss bezieht sich auf die Menge Wasser-Schaummittel-Gemisch (und nicht etwa auf die Menge Schaum!). 4000 l brauchen also 10 min, um hindurchzufließen. Ffw Dahlheim
