Satlite Simn Bolvar al Alcance de Todos Taller

Satélite Simón Bolívar, al Alcance de Todos! Taller de Formación F u n d a m e n t o s de Comunicaciones por Satélite Parte I

Limitaciones de los Sistemas de Comunicaciones Tradicionales ¿Qué limitaciones cree usted que tienen los sistemas de comunicaciones que usted conoce? Sistema de Grabación Televisión Comunicaciones en Banda Base Sistema Radio Difusión de Vozlibre de Señal Sistema Telefónicos AM Yde FM Sistemas Radar Sistema de Radios Sistema de Comunicación Sistema de Transmisión Dos Vías Porde. Digitales Fibra Óptica

Limitaciones de los Sistemas de Comunicaciones Tradicionales Las comunicaciones a grandes distancias vía cables (cobre o fibra óptica), sistemas de microondas, o Radio de HF tienen fuertes limitantes técnicas y económicas de para su implementación.

Una alternativa: Comunicación vía Satélite ESTRATEGIA: Los conceptos en los que se fundamenta la Las señales por emitidas al transmisión satélite se enunciaron en espacio por una antena Octubre de por Arthur C. Clarke, en ascendente, son 1945 recibidas, un artículo de avanzada en la revista procesadas electrónicamente, reemitidas tierra por una Wirelessa. World. antena descendente, y captadas por una estación terrestre ubicada dentro de la "pisada" del satélite.

Una alternativa: Comunicación vía Satélite Un satélite es un repetidor de radio en el cielo (transponder). Un sistema de satélite consiste de un transponder, una estación para controlar en tierra y una red de usuarios de las estaciones terrestres que proporciona las facilidades para transmisión y recepción de tráfico de comunicaciones a través del sistema de satélite.

Una alternativa: Comunicación vía Satélite La señal estación satélite. es enviada desde terrena hasta la el El Satélite procesa la señal recibida (filtrado, traslado en frecuencia, amplificada) y luego la envía hasta tierra nuevamente, hacia un área que puede ser muy distante del área geográfica origen o hasta zonas geográficas dentro del mismo país.

Una alternativa: Comunicación vía Satélite Las potencialidades de las comunicaciones por satélite son muchas y cada día más, se amplían al tener sistemas rápidos y posibilidad de alta capacidad de procesamiento digital.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE 1. 2. 3. 4. La primera idea de utilizar satélites artificiales ubicados en órbitas estacionarias se debe a Arthur Clarke, en el año 1945. Clarke planteaba la posibilidad de retransmitir información por dichos satélites hacia otros sitios de la tierra, a donde por otros medios seria imposible llegar, en forma permanente, confiable y claro. Posteriormente, J. R. Pierce describió los satélites pasivos y activos para la transmisión de señales. Las comunicaciones por satélite dieron un gran paso el 4 de Octubre de 1957 con el lanzamiento del satélite SPUTNIK I por la URSS. Más tarde, el 1 de Enero de 1958 EEUU lanza el satélite EXPLORER I.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE 5. 6. 7. En 1959 se lanzó el PIONER I, que permitió recibir datos de la luna. En ese mismo año, los norteamericanos colocaron en órbita el primer satélite de comunicaciones. Fue el SCORE. Se utilizó para la retransmisión de mensajes hasta 5. 000 Km de distancia, y difundió al mundo un mensaje de navidad grabado en cinta magnética por el presidente Eisenhower de los Estados Unidos. El primero de abril de 1960, los Estados Unidos lanzaron el TIROS I, satélite meteorológico que transmitió gran cantidad de fotografías.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE. 8. 9. El 12 de Agosto de 1960, el proyecto ECHO dió por resultado el lanzamiento de un globo metalizado de 30 metros de diámetro, con un período orbital de aproximadamente dos horas. Este reflector pasivo podía retransmitir señales de un punto a otro, solamente cuando se encontraba en línea vista común. En 1961 el RANGER I hizo sondeos en el espacio lejano. El 10 de julio 1962 el satélite TELSTAR I repetidor activo, es puesto en órbita para realizar la primera transmisión de televisión internacional en vivo y directo, telefonía y telefotografías por microondas. 10. El 18 de septiembre de 1962 fue lanzado el TIROS VI, satélite meteorológico que llevaba dos cámaras de 11.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE. El 1 de noviembre de 1962 la Unión Soviética lanzó la estación interplanetaria MARS I en dirección a Marte. 12. El 13 de diciembre de 1962 se lanzó el satélite RELAY I, semejante en los principios fundamentales del Telstar. Se utilizó para transmisiones de televisión entre Europa, Sudamérica, Japón y EE. UU. 13. El SYNCOM I fue lanzado a órbita el 14 de Febrero de 1963, pero por fallas técnicas no alcanzó la órbita. Sin embargo el 26 de Julio de 1963, cinco meses más tarde, fue lanzado y puesto en órbita casi sincrónica, el satélite SYNCOM II. 14.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE. El 7 de mayo de 1963 se lanzó el satélite TELSTAR II. Funcionó satisfactoriamente hasta el 16 de julio de 1963, en que una avería no identificada interrumpió su funcionamiento. Volvió a funcionar el 12 de agosto de ese mismo año. Realizó experimentos sobre radiaciones y daños producidos por partículas. 15. El 21 de diciembre de 1963 se lanzó al espacio el TIROS VIII, que realizó diversas observaciones meteorológicas. 16. El 25 de enero de 1964 se lanzó el ECHO II. Con él se realizaron experimentos científicos EE. UU. , Gran Bretaña y Unión Soviética. 17.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE. El 19 de Agosto de 1963 es lanzado el SYNCOM III, el cual ocupa una órbita geoestacionaria, lo cual permitió transmitir con éxito total las XVIII Olimpiadas de Tokio hacia Norteamérica. Ese mismo año se lanzó el RELAY II, que contribuyó a aumentar la capacidad de los canales de transmisión de datos. 18. En 1965 la Unión Soviética lanzó los satélites de la serie MOLNYA para transmisión de señales telegráficas, telefónica y de televisión en color. También permitieron tomar datos meteorológicos. 19. El INTELSAT I ( anteriormente EARLY BIRD), lanzado a órbita el 28 de junio de 1965, demostró la viabilidad de un sistema de satélites geo-estacionarios con fines comerciales. 20.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE. INTELSAT Satellites). 21. ( International Telecomunications En octubre de 1966 se iniciaron los lanzamientos de los INTELSAT II. El primero no entró en órbita por un fallo en el motor de apogeo. El segundo entro en órbita sobre el océano pacifico, el tercero lo hizo sobre el Atlántico y el cuarto también sobre el Pacifico. Se proyectaron con una capacidad de 240 canales. 22. En 1968 comenzaron los lanzamientos de los INTELSAT III. Tenían una capacidad cinco veces mayor que los anteriores. Se alimentan con energía solar y tienen una potencia de 130 Watt cada uno, pudiendo cursar a la vez 1. 200 conversaciones telefónicas bidireccionales o cuatro canales de televisión. Parte del ancho de banda de estos satélites se ha asignado a televisión y el resto a telegrafía, 23.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE. Para 1969 habían en órbita ocho satélites de la serie INTELSAT III. 24. Durante 1971 se puso en órbita el satélite INTELSAT IV. Posee baterías solares que proporcionan 500 Watt. Tiene doce transceptores para abarcar la tierra que puede conmutar en órbita a fin de abarcar la zona geográfica deseada. 25. En los años posteriores se han llevado a órbita un gran número de satélites con fines comerciales, con lo cual se abrió definitivamente las puertas a las comunicaciones de televisión por satélite para servicios domésticos. 26.

HISTORIA DE LAS COMUNICACIONES POR SATÉLITE. En los últimos veinticinco años los satélites estacionarios han sufrido una rápida evolución en cuanto al tiempo de vida, que se ha duplicado por diez. Además, se ha avanzado considerablemente en los equipos conversores de energía. Pero delante de todos estos avances se podría mencionar el creciente aumento de la potencia de los cohetes lanzadores, que permiten la puesta en órbita de masas muy grandes. 27.

TIPOS DE SATÉLITES PASIVOS: son satélites que no agregan potencia a la señal, ni la modifican sustancialmente en sus características y solo son utilizados para que la señal “rebote en ellos”. SATÉLITES ACTIVOS: son aquellos satélites que pueden agregar potencia a las señales recibidas, filtrarlas, amplificarlas, trasladarlas en frecuencia y luego reenviarlas hasta un área geográfica en la tierra.

CLASIFICACION ORBITAL DE LOS SATÉLITES Los satélites se pueden clasificar según: 1. Su Distancia de la Tierra (Geoestacionaria, Geosíncrona, de Baja Altura, de Media Altura y Excéntricas). 2. Su Plano Orbital con respecto al Ecuador (Ecuatorial, Inclinada y Polar). 3. La Trayectoria Orbital que describen (Circular y Elíptica).

CLASIFICACION ORBITAL DE LOS SATÉLITES Y SUS USOS

CLASIFICACION ORBITAL DE LOS SATÉLITES Y SUS USOS Los cinturones de radiación de Van Allen son áreas de la alta atmósfera que rodean la Tierra por encima de la ionosfera, a una altura de 3. 000 y de 22. 000 km. respectivamente. Se sitúan sobre la zona ecuatorial y la más externa se prolongan prácticamente hasta la magnetopausa, límite entre el espacio terrestre y el espacio interplanetario.

Ventajas de las Orbitas Geosíncronas 1. El satélite permanece casi estacionario, con respecto a una estación terrestre específica. Consecuentemente, no se requiere equipo costoso de rastreo en las estaciones terrestres. 2. Las antenas se enfocan al satélite al instalarlas y se fijan para largos períodos de funcionamiento. 3. No hay necesidad de cambiar de un satélite a otro, cuando giran por encima. Consecuentemente, no hay rupturas en la transmisión por los tiempos de conmutación.

Ventajas de las Orbitas Geosíncronas 4. Los satélites geosíncronos de alta altitud pueden cubrir un área de la Tierra mucho más grande, que sus contrapartes orbítales de baja altitud. 5. Los efectos del cambio de posición Doppler son insignificantes. 6. Con tres satélites se tiene un enlace de cobertura total del planeta (excepto los polos).

Desventajas de las Orbitas Geosíncronas 1. Las altitudes superiores de los satélites geosíncronos introducen tiempos de propagación más largos. El retardo de propagación del viaje redondo entre dos estaciones terrenas, por medio de un satélite geosíncrono, es de 500 a 600 ms. Estación “A” Estación “B”

Desventajas de las Orbitas Geosíncronas 2. Los satélites geosíncronos requieren de alta potencia de transmisión y receptores más sensibles debido a las distancias más grandes y mayores pérdidas de trayectoria. 3. Se requieren maniobras espaciales de alta precisión para colocar un satélite geosíncrono en órbita y mantenerlo en ella. 4. Se requieren los motores de propulsión, a bordo de los satélites, para mantenerlos en sus órbitas respectivas.

COMPARACION ENTRE SATELITES DE VARIAS ORBITAS Orbita Geo Orbita Meo Orbita Leo Altura (km) 36. 000 -12. 000 200 -3000 Período Orbital (Hr) 24 5 -12 1. 5 Velocidad (Km/hr) 11. 000 19. 000 27. 000 Retraso (ida y vuelta) (ms) 250 80 10 Período de Visibilidad Siempre 2 -4 Hr <15 min Satélite necesarios para cobertura global 3 10 -12 50 -70

BANDAS DE FRECUENCIAS SATELITALES Banda BANDA DE FRECUENCIA (GHz) Subida Bajada Ancho de Banda (MHz) (Up Link) (Down Link) C 5. 9 a 6. 4 3. 7 a 4. 2 500 X 7. 9 a 8. 4 7. 25 a 7. 75 500 Ku 14 a 14. 5 11. 7 a 12. 2 500 27 a 30 17 a 20 3000 30 a 31 20 a 21 1000 50 a 51 40 a 41 1000 Ka V

SOMBRA O PISADA DE UN SATELITE La pisada o sombra de un satélite son todo el conjunto de estaciones que tienen un campo de visibilidad con él y están dentro del patrón de radiación de las antenas del satelite.

ÁNGULOS DE APUNTAMIENTO DE UN SATELITE Considerando un satélite Geoestacionario, es necesario apuntar la antena tanto transmisora como receptora hacia el satélite, con el objeto de poder usarlo como repetidor. Para una orbita geoestacionaria, el satélite se mantendrá fijo visto por un observador en tierra. Existen dos ángulos que deben dársele a la antena para “enfocar” un satélite: Inclinación y Azimut.

ÁNGULOS DE VISTA Los ángulos de vista, son los ángulos necesarios para orientar una antena desde una estación terrena hacia un satélite, estos son el ángulo de elevación y azimut. Otra Imagen de Apoyo

ANGULO DE ELEVACIÓN El ángulo de elevación es el ángulo formado entre la dirección de viaje de una onda radiada desde una antena de estación terrena y la horizontal, o el ángulo de la antena de la estación terrena entre el satélite y la horizontal. Entre más pequeño sea el ángulo de elevación, mayor será la distancia que una onda propagada debe pasar por la atmósfera de la Tierra. Angulo de Desplazamiento vertical de Elevación la antena hasta hacer coincidir su eje focal con el cinturón de Clarke.

AZIMUT Azimut se define como el ángulo de apuntamiento horizontal de una antena. Normalmente se mide en una dirección, según las manecillas del reloj, en grados del norte verdadero. Orientación horizontal de la antena respecto al norte.

AJUSTE DE LA ALINEACION EN UNA ANTENA DE SOPORTE POLAR

CALCULO DE AZIMUT Y ANGULO DE ELEVACIÓN El ángulo de elevación y el azimut, dependen ambos, de la latitud y la longitud de la estación terrena como del satélite en órbita. Para un satélite geosíncrono, en una órbita ecuatorial, el procedimiento es el siguiente: a) Determine la longitud y latitud de la estación terrestre. b) Determine la longitud del satélite de interés. c) Calcule la diferencia, en grados ( L), entre la longitud del satélite y la longitud de la estación terrena. d) Determine el azimut y ángulo de elevación para la antena, en la gráfica de la lámina siguiente.

CALCULO DE AZIMUT Y ANGULO DE ELEVACIÓN 50º 15º Dato Conocido, calculado

ELEMENTOS CONSTITUTIVOS DE UN SATELITE Subsistemas de un satélite Un satélite generalmente se diseña en varios 4 subsistemas para que al ser puesto en órbita pueda ser controlado desde la tierra. Cuenta con los subsistemas de potencia, propulsión, telemetría y comando, y el de 1 comunicaciones, entre otros. 3 2

ESPACIAMIENTO ENTRE SATÉLITES GEOESTACIONARIOS Los satélites geosíncronos deben compartir un espacio y espectro de frecuencia limitados, dentro de un arco específico, en una órbita geoestacionaria. Cada satélite de comunicación se asigna una longitud en el arco geoestacionario. La posición en la ranura depende de la banda de frecuencia de comunicación utilizada.

ESPACIAMIENTO ENTRE SATÉLITES GEOESTACIONARIOS Los satélites trabajando, en o casi en la misma frecuencia, deben estar lo suficientemente separados en el espacio para evitar interferir uno con otro. Hay un límite realista del número de estructuras satelitales que pueden estar estacionadas en un área específica en el espacio.

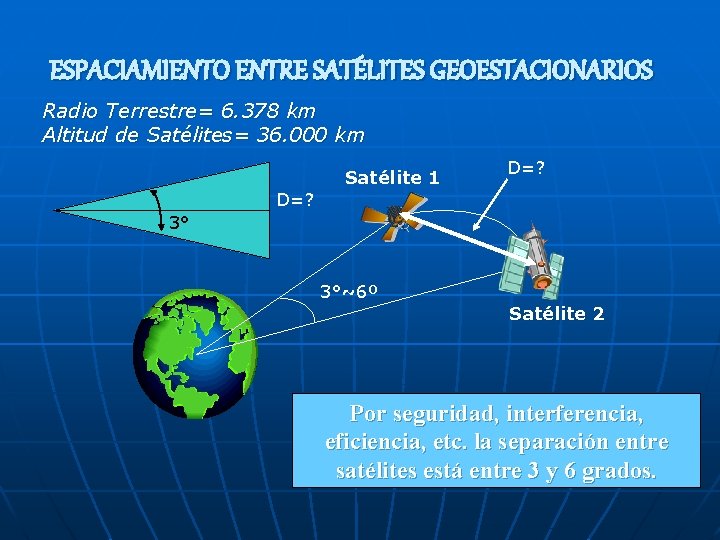

ESPACIAMIENTO ENTRE SATÉLITES GEOESTACIONARIOS Radio Terrestre= 6. 378 km Altitud de Satélites= 36. 000 km D=? Satélite 1 D=? 3° 3°~6º Satélite 2 Por seguridad, interferencia, eficiencia, etc. la separación entre satélites está entre 3 y 6 grados.

ESPACIAMIENTO ENTRE SATÉLITES GEOESTACIONARIOS La separación espacial requerida depende de: 1. Ancho del haz y radiación del lóbulo lateral de la estación terrena y antenas del satélite 2. Frecuencia de la portadora de RF 3. Técnica de codificación o de modulación usada 4. Límites aceptables de interferencia 5. Potencia de la portadora de transmisión Generalmente, se requieren de 3 a 6° de separación espacial dependiendo de las variables establecidas anteriormente.

ASIGNACIONES DE FRECUENCIA PARA SATÉLITES GEOESTACIONARIOS Las frecuencias de la portadora, más comunes, usadas para las comunicaciones por satélite, son las bandas 6/4 y 14/12 GHz. El primer número es la frecuencia de subida (ascendente) (estación terrena a transponder) y el segundo número es la frecuencia de bajada (descendente) (transponder a estación terrena). Diferentes frecuencias de subida y de bajada se usan para prevenir que ocurra repetición. Entre más alta sea la frecuencia de la portadora, más pequeño es el diámetro requerido de la antena para una ganancia especifica. Subida 6 o 14 GHz Bajada 4 o 12 GHz

RED DE SATELITES INTELSAT Intelsat es una red de satélites de comunicaciones que cubre el mundo entero. Los satélites Intelsat están situados en órbitas geoestacionarias sobre los océanos Atlántico, Pacífico e Índico. El primer satélite Intelsat, llamado Early Bird ("Madrugador") fue puesto en órbita sobre el océano Atlántico en 1965. Son propiedad de una compañia internacional (Intelsat), con sede en Washington DC

RED DE SATELITES INTELSAT Los servicios prestados son: 1. Datos 2. Teléfono 3. Televisión punto a punto 4. Televisión en red 5. Radio difusión 6. Telefonía móvil 7. Redes de datos privadas. 8. Etc.

COMPARACION ENTRE OPERADORAS DE RED DE SATELITES INTELSAT

COMPARACION ENTRE ALGUNOS SISTEMAS DE COMUNICACIONES POR SATELITES CARACTERISTICA DEL SISTEMA SATELITAL WESTAR INTELSAT V SBS FLEETI SATCOM ANIK D OPERADOR TELEGRAFO WESTERN UNION INTELSAT SISTEMAS DE NEGOCIOS SATELITALES DEPARTAMENTO DE DEFENSA EEUU TELSAT CANADA BANDA DE FRECUENCIA C C y Ku Ku UHF, X C, Ku COBERTURA CONO GLOBAL, ZONAL, PUNTO CONO GLOBAL CANADA, NORTE DE EEUU NUMERO DE TRANSPONDER 12 21 10 12 24 TRANSPONDER BW (MHz) 36 36 - 77 43 0, 005 – 0, 5 36 EIRP (d. BW) 33 23. 5 - 29 40 – 43. 7 26 - 28 36 ACCESO MULTIPLE FDMA, TDMA reúso TDMA FDMA MODULACION FM, QPSK FDM/FM, QPSK FDM, FM/TVD, SCPC SERVICIO TELE FIJA, TTY TELE FIJA, TVD MILITAR MOVIL TELE FIJA

Gracias

SATELITE SPUTNIK

SATELITE EXPLORER I

SATELITE SCORE I

SATELITE ECHO

SATELITE TELSTAR I

SATELITE INTELSAT I

TIPOS DE ÓRBITAS SATELITALES SEGUN SU DISTANCA A LA TIERRA Órbita Geoestacionaria (GEO) Órbita de Baja Altura (LEO) Órbita Geosíncrona Órbitas Este. Estas tipode de. Media órbita posee las órbitas se Altura encuentran Es órbita un (MEO) mismas propiedades que la en una el rango decircular 640 km con a 1, 600 período de un día sideral. geosíncrona, pero debe tener Son que van desde 9, 600 kmde km las entre las llamadas región una inclinación delos cero grados Para tener este período la órbita hasta la altura de satélites densidad atmosférica constante respecto ecuador y viajar en debe teneralun radio de 42, 164. 2 geosíncronos. yla lamisma regióndirección decentro los cinturones de en la cual km. (desde el de la tierra). Los satélites de órbita media Van Allen. rota la tierra. son muy usados también en las satélitesgeoestacionario de órbita baja Un Los satélite comunicaciones móviles. aparenta son estarmuy en usados la misma circular en posición a algún punto sistemas relativa de comunicaciones sobre la superficie de la Tierra, móviles. lo que lo hace muy atractivo para las comunicaciones a gran distancia.

TIPOS DE ÓRBITAS SATELITALES SEGUN EL PLANO CON EL ECUADOR n Órbita Ecuatorial: n Órbitas Polar: El satélite sigue un plano En trayectoria del satélite paralelo al ecuador, es inclinación de 0º. esta sigue decir órbita la un plano tiene una Inclinada: La trayectoria del satélite sigue un plano con un cierto ángulo de inclinación respecto al ecuador. paralelo al eje de rotación de la tierra pasando sobre los polos y perpendicular al ecuador.

PATRONES ORBITALES Eje Polar Satélite Orbita Ecuatorial Satélite Orbita Eje Polar Orbita Inclinada Orbita Polar

TIPOS DE ÓRBITAS SATELITALES SEGUN LA TRAYECTORIA ORBITAL QUE DESCRIBE Para mantener un satélite en orbita es necesario que la fuerza centrifuga, causada por su rotación alrededor de la tierra, sea contrabalanceada por la atracción gravitacional de la tierra. Fuerza Centrifuga Atracción Gravitacional

TIPOS DE ÓRBITAS SATELITALES SEGUN LA TRAYECTORIA ORBITAL QUE DESCRIBE Órbitas circulares Se dice que un satélite posee una órbita circular si su movimiento alrededor de la tierra es precisamente una trayectoria circular. Este tipo de órbita es la que usan los satélites geosíncronos. n Órbitas elípticas (Monlniya) Se dice que un satélite posee una órbita elíptica si su movimiento alrededor de la tierra es precisamente una trayectoria elíptica. Este tipo de órbita poseen un perigeo y un apogeo. n

TIPOS DE ÓRBITAS SATELITALES SEGUN LA TRAYECTORIA ORBITAL QUE DESCRIBE Si el satélite está girando en la misma dirección que la rotación de la Tierra y a una velocidad angular superior que la de la Tierra, la órbita se llama órbita prógrado. n Si el satélite está girando en la dirección opuesta a la rotación de la Tierra o en la misma dirección, pero a una velocidad angular menor a la de la Tierra, la órbita se llama órbita retrógrada. n

SATÉLITES ORBÍTALES Características Los satélites no síncronos están alejándose continuamente o cayendo a tierra y no permanecen estacionarios en relación a ningún punto en particular de la Tierra. 1. Se tienen que usar cuando están disponibles, lo cual puede ser un corto período de tiempo, como 15 minutos por órbita. 2. Tienen la necesidad de equipo complicado y costoso para rastreo en las estaciones terrestres. 3.

SATÉLITES ORBÍTALES Características Cada estación terrestre debe localizar el satélite conforme está disponible en cada órbita y después unir su antena al satélite y localizarlo cuando pasa por arriba. 4. Una gran ventaja de los satélites orbítales es que los motores de propulsión no se requieren a bordo de los satélites para mantenerlos en sus órbitas respectivas. 5.

ELEMENTOS CONSTITUTIVOS DE UN SATELITE Subsistema de potencia Éste genera y distribuye potencia eléctrica de corriente directa para soportar las operaciones del satélite durante todas las fases de la misión. La potencia primaria es proporcionada por radiación solar a través de las celdas solares de alta densidad hasta el fin de su vida; la potencia secundaria es proporcionada durante el lanzamiento y los eclipses por un sistema de baterías de níquelhidrógeno.

ELEMENTOS CONSTITUTIVOS DE UN SATELITE Subsistema de propulsión Se trata de un sistema integral bipropelante que permite la inserción en órbita, el control de orientación y las funciones de mantenimiento en su órbita geosíncrona. BIPROPELANTE: Combustible hecho a partir de propano que sirve para alimentar al sistema de propulsión del satélite, el cual es capaz de mover a éste dentro de un cubo imaginario para mantener las comunicaciones con la Tierra sin interrupciones.

ELEMENTOS CONSTITUTIVOS DE UN SATELITE Subsistema de telemetría y comando Éste proporciona la recepción y demodulación de comandos en la banda C para su alineación en el cubo imaginario de operación, y de comandos durante todas las fases de la misión.

ELEMENTOS CONSTITUTIVOS DE UN SATELITE Subsistema de comunicaciones Este permite ampliar y diversificar los servicios de comunicación satelital que actualmente existen, así como optimizar el uso del segmento espacial al permitir nuevas técnicas de explotación; también permite manejar las regiones de cobertura para la comunicación en diferentes bandas, como la banda C, Ku y L.

RECURSOS ESTRATEGICOS
